什么是传感器/执行器端子排？
传感器/执行器端子排，也称为启动器/执行器端子排，是一种用于工业控制面板的专用端子排。当用作面板内部布线与外部现场设备（如传感器和执行器）之间的分界点时，它们尤其有用。它们通过将电源和信号连接集成到如图1和图2所示的2层（3线）或3层（4线）切片中，旨在节省面板空间。这些端子排有助于实现简单整洁的面板构造，同时为排查面板顶部现场设备接口的故障提供易于识别的位置。诸如可插入万用表探针的小圆孔等功能，进一步有助于判断问题是否出在控制面板内部或外部。

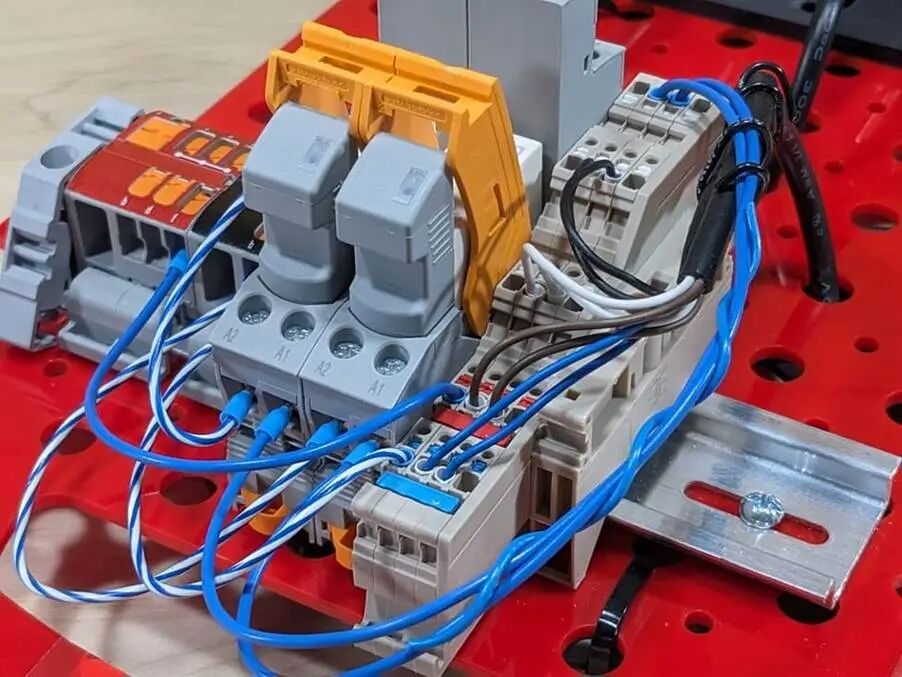

图1：Weidmüller 传感器/执行器端子排位于DIN导轨的右侧。用于电源分配的红色和蓝色四位跨接器可见于设备正面。
技术提示：传感器/执行器端子排的一个切片专用于电源连接。例如，图1中的设备包含4个端子排。最左侧的端子排用于电源，而右侧的三个端子排可用于现场设备。

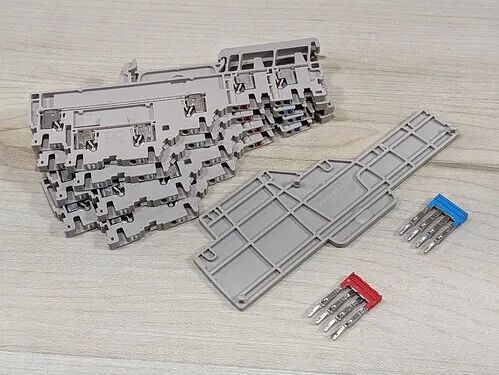

图**2**：组装前的Weidmüller 传感器/执行器组件图像。
如何使用传感器**/**执行器端子排？
通过与传统端子排进行比较，可以更好地理解传感器/执行器端子排。如图3所示，前景中是一个4线M12连接器，背景中是传统的（蓝色）端子排。如图4所示，传统端子排在DIN导轨上占用大量空间，因为每根线都需要自己的端子排。相比之下，传感器/执行器端子排则节省空间。请注意，图4中的情况比看起来要好，因为有一个未使用的传感器/执行器端子排已准备好接入第三个传感器。

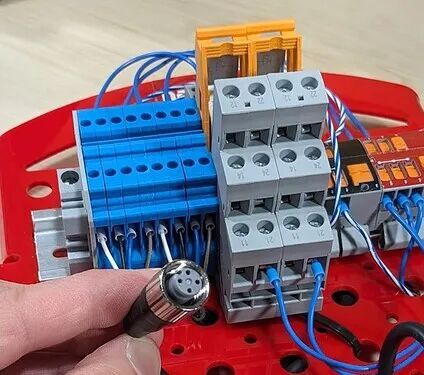

图**3**：前景中是一个4针M12连接器，背景中是传统的（蓝色）端子排。

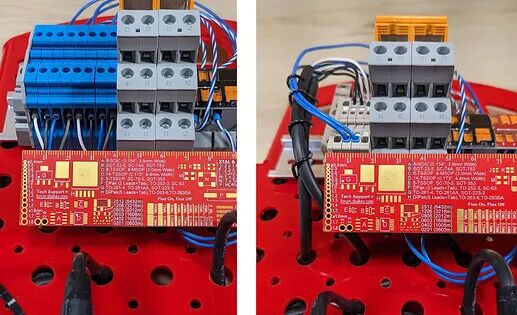

图**4**：传统端子排（左）与传感器/执行器端子排（右）在DIN导轨上占用空间的比较。请注意，传感器/执行器系统（右侧）有一个开放插槽，可供第三个传感器使用。
结论
传感器/执行器接线端子块作为工业控制面板与外部现场设备之间的分界点。在单个传感器或单个执行器的基础上，它们提供了方便、易于查看且易于故障排除的接口。节省空间的优势有助于减少面板的总占地面积。
