在气候变化、城市化加速及建筑能效标准不断提升等因素的共同推动下，全球暖通空调（以下简称HVAC）市场进入了一个持续上升期。根据Grand View Research的数据，全球HVAC系统市场规模在2025年已达到约2589.6亿美元，预计到2033年将攀升至4457.3亿美元，复合年增长率达7.0%。
更值得关注的是，这一数据的背后蕴藏的不仅仅是单纯的市场规模增长，而是整个HVAC行业底层发展逻辑的深刻变革。
简单归纳起来，HVAC行业未来的发展体现出三个主要的趋势：
1
智能化：物联网、大数据、人工智能 (AI) 等技术的融合应用，正在推动HVAC设备向智能化、网络化方向升级。通过传感器实时采集环境数据，结合AI算法动态调节设备运行，实现智能控制，优化能效表现、降低运维成本，已经成为全行业的发展共识。
2
低碳化：绿色节能已成为HVAC的主流，无论是商用还是家用HVAC系统，都在积极尝试与可再生能源等技术的融合，减少对传统制冷剂和能源的依赖，实现低碳排放。
3
个性化：在楼宇和家居智能化升级的同时，我们可以发现不同应用场景的差异化需求正在催生HVAC的细分赛道，这就要求HVAC制造商针对客户个性化的需求，能够提供“设备+软件+服务”的一站式方案，而非单一的通用性产品。
上述的发展趋势，在给HVAC制造商带来全新市场机遇的同时，也使其面临着不小的挑战：无论是哪个维度的技术和产品演进，都意味着HVAC开发者要在有限的空间内，引入更丰富的功能，实现更复杂的电气架构，同时还要面对能效、可靠性、成本等多方面的考验。
为了实现更丰富的功能融合和更复杂的系统集成，HVAC系统中连接器与互连组件的优劣，就成了决定HVAC系统整体竞争力的关键一环。
图1：迈向智能化、低碳化和个性化的HVAC
（图源：TE Connectivity）
HVAC互连技术的关键要素
如上文所述，今天的HVAC系统早已不再是简单的机电装置，而是集成了大量传感器、控制器、执行器与通信模块的智能化平台。这种技术演进使得设备内部的电气连接数量大幅攀升，同时对互连组件的综合性能也提出更严格的要求。
具体来讲，想要为HVAC系统打造一款优秀的连接器，需要从以下几个方面做综合地考量：
高可靠的环境耐受性
HVAC设备通常安装在室外、楼顶或设备间等恶劣环境中，常年面对着极端温度、水雾、高湿、粉尘、碎屑甚至腐蚀性气体等复杂环境挑战，因此连接器必须具备坚固的密封结构，达到足够的IP防护等级，并具备优异的热稳定性，符合阻燃性等安全标准……有了这些可靠性的保障，才能够胜任。
出色的抗振动能力
HVAC系统中的压缩机、风机等运动部件在运行中会产生持续的机械振动，长期作用可能导致插接件的松动甚至脱落，从而造成电气接触不良甚至设备故障。因此，连接器需要通过优化的结构设计、配备稳固的锁定机构等措施，确保在振动环境下稳固的连接。
紧凑的高密度连接
随着HVAC系统集成度的提升，连接器必须在有限的空间内实现更多的信号与电源传输路径，同时还要满足合理的爬电距离和电气间隙要求。因此，小型化、高密度已成为HVAC连接器设计和选型时的关键考量。
装配与维护的便利性
无论是在批量生产中，还是在现场安装维护时，连接器的装配效率都会直接影响HVAC系统的成本与良率。为了减少人工负荷、避免操作失误，键控外壳、颜色编码、防误插设计等功能被引入到HVAC系统连接器的设计中，使得配接操作在确保高可靠性的同时，尽可能做到简捷而高效。
上述这些要素虽然各有侧重，但其目的却是殊途同归，即在保证性能与可靠性的前提下，更大限度地降低系统总体成本，支持HVAC在不断变化地市场需求中快速演进，在激烈的市场竞争中立于不败之地。
应对HVAC互连设计挑战
正是基于对HVAC互连设计挑战的深刻理解，TE Connectivity面向HVAC领域推出了多款针对性强、差异化明显的互连解决方案，覆盖漆包线互连、PCB端接、线对板连接等多样化的应用场景。
1
双插槽SIAMEZE端子
免焊漆包线端接方案
在HVAC设备的电磁阀、电机和泵等核心部件中，经常需要同时连接电磁线 （铝线和铜线）、引出线和二极管引线等多种导线类型。如果使用传统焊接方式，不仅需要预先剥除漆包线的绝缘层，还要面对热工艺难以控制、可能损伤导线或元件等风险。而且，焊接需要熟练的操作技能，耗时长、不良率高，难以满足大批量生产对效率与一致性的要求。
TE Connectivity的双插槽SIAMEZE端子正是为破解这一难题而设计的。该端子采用成熟的绝缘位移连接（IDC）技术，无需预剥绝缘皮，即可通过机械刺破方式直接实现端子与漆包线的可靠电气连接。
而且双插槽SIAMEZE端子还有一个突出的优势：在一个紧凑的端子内设计了两个IDC槽，相邻IDC凹槽之间共用支撑臂结构，这使其在保持可靠性的同时进一步优化了空间利用率。同时，双插槽SIAMEZE端子能够同时容纳铜电磁线（0.16-1.02mm）、引线（22-18AWG）和二极管引线（0.60-0.80mm）三种不同类型的导线，对于HVAC制造商而言，这意味着以往需要多个端子或多个焊接工序才能完成的连接工作，现在使用一个端子上，简单一步即可完成，极大地简化了配接流程并提升了效率。
可靠性方面，基于成熟IDC技术的双插槽SIAMEZE端子，通过内部的弹性臂提供持续的正向力，形成高可靠的气密性连接，能够有效抵御振动和热循环等外部环境的影响。该端子具有-40°C至+105°C的宽工作温度范围，完全能够适应HVAC设备在室外等严苛环境下的运行需求。
总之，双插槽SIAMEZE端子为HVAC应用提供了一种无需焊接、装配简便、空间紧凑、高可靠性的漆包线端接解决方案，一站解决了HVAC互连设计中的诸多痛点。

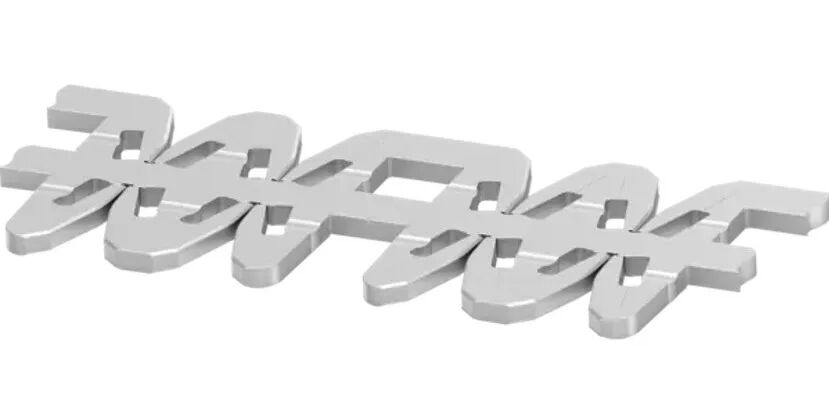

图2：双插槽SIAMEZE端子
（图源：TE Connectivity）
2
QP 6.5线对板电源连接器
确保插排操作”零差错“
随着HVAC设备中的电气连接数量不断增加，互连组件日益密集，错误配接的风险也随之增加。如何在实现高密度互连的同时，确保HVAC系统插配操作“零差错”，是摆在连接器厂商面前的一项现实挑战。TE Connectivity推出的QP 6.5多色线对板电源连接器，就是为应对这一挑战而生的！
为了防止错配，QP 6.5线对板电源连接器从两个方面进行了针对性地优化：
-
视觉引导：提供多种颜色选项（2位12种颜色，4位3种颜色，6位4种颜色），装配人员可以通过颜色编码快速识别对应的配接组合，在大幅缩短插配时间的同时有效杜绝错配。
-
机械键控：连接器从机械结构上提供防错配的键位设计，确保操作人员以正确方向将端子插入外壳。
此外，该连接器配备了端子位置保证（TPA）功能，可有效防止因端子未到位而导致的接触不良；其针座采用了弯折式设计，能够增强在PCB上的保持力，便于在自动化焊接过程中提供稳定定位；内部锁扣设计可防止在振动环境下发生意外解锁；同时其还符合UL 94V-0阻燃等级认证。上述这些设计举措叠加，为QP 6.5线对板电源连接器实现高可靠性提供了全面保障。
在电气性能方面，QP 6.5连接器支持高达600V的额定电压和10A的额定电流，支持22AWG至16AWG的线规，能够满足HVAC设备中大部分电源传输所需；6.5mm的间距和双排垂直通孔配置，也使其与同类电源连接器相比，具有更紧凑的PCB占板面积。
一句话总结：想选具有防错配功能，易装配、高可靠、小型化的HVAC电源连接器，QP 6.5多色线对板电源连接器是不二之选！

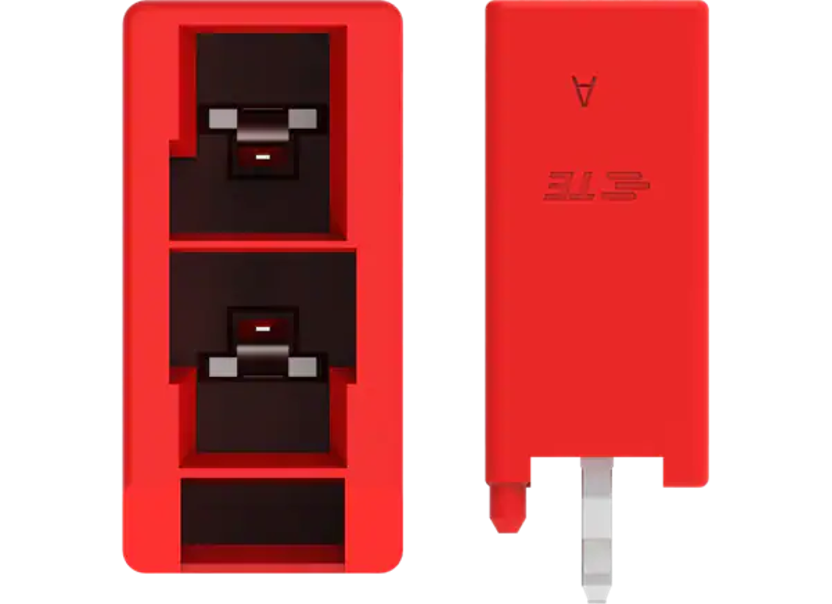

图3：QP 6.5多色线对板电源连接器
*（*图源：TE Connectivity）
3
推入式PCB端子连接器
免工具接线，工时缩减80%
日益复杂的HVAC系统中，PCB上需要端接大量信号线和电源线。传统螺钉式PCB接线端子，接线时需要操作人员使用螺丝刀逐一紧固，装配效率低，且存在扭矩过大损坏端子、扭矩过小导致接触不良等人为误差风险。此外，螺钉在振动环境下容易松动，这也会增加失效风险，增加运维工作负荷。
为了应对这一挑战，TE Connectivity可推入式PCB接线端子连接器。该连接器采用“推入式夹紧”（Push-in Clamp）技术，用户只需将实心导线或带管形端头的绞合导线直接推入端子孔内，内置的不锈钢弹簧便会自动施加恒定、可靠的夹持力，实现稳固的电气连接。
由于整个过程无需使用任何工具，相比传统螺钉式PCB端接可节省80%的操作工时——这一优势在大批量生产和装配操作中体现得尤为明显，有助于更大限度标准化装配过程，消除人工操作差异带来的质量波动。
TE Connectivity推入式PCB接线端子连接器额定电压范围150V至300V，工作温度范围为-40°C至+115°C，有2.5mm、3.5mm和3.81mm三种间距可选，提供单排或双排配置，位数涵盖2位至24位，可灵活适配不同密度和规模的PCB布局需求，满足HVAC系统在各种应用场景下的高密度信号和电源互连要求。

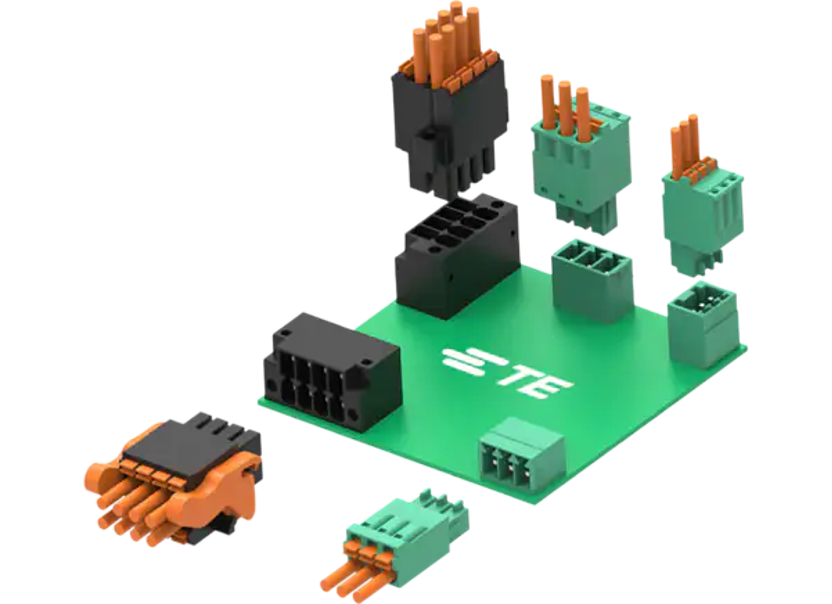

图4：推入式PCB接线端子连接器
（图源：TE Connectivity）
本文小结
HVAC系统为住宅和商业建筑提供供暖、通风和空调，为用户打造安全、健康、舒适的室内环境。随着智能化、低碳化和个性化的发展趋势，HVAC系统势必要具有更强大的互连能力，以便集成更多的功能，快速响应市场的变化。因此，连接器等互连组件也就成了当今及未来HVAC系统长期稳定运行、提升制造与运维效率、实现差异化优势的关键一环。
TE Connectivity凭借其在互连领域的深厚积累，针对HVAC行业的特定需求，构建了丰富的产品组合，提供一系列覆盖广泛、特色鲜明的互连解决方案。这些创新的互连产品和方案在满足HVAC系统开发要求的同时，也在夯实HVAC行业的底层技术基座，赋能HVAC制造商和开发者能够从容应各种设计挑战，在新赛道上行稳致远。
