氮化镓PD快充头：热保护器与NTC热敏电阻的高效组合详解

热保护器在PD（USB Power Delivery）氮化镓快充头中主要用于与NTC热敏电阻双组合，抑制浪涌电流及防止内部温升。以下是其具体作用的详细说明：

1. 核心作用：过温保护，避免过热风险

PD快充头通过高频开关电路将交流电转换为直流电（如5V/3A、9V/3A、20V/3.25A等），过程中功率器件（如MOSFET、变压器、电感）会因能量损耗产生热量。若负载过大（如同时为多台高功耗设备充电）、散热不良或电路异常（如短路），内部温度可能急剧上升（超过100℃甚至更高）。

元件烧毁（如电容鼓包、PCB板碳化）

绝缘失效（线路短路引发火灾）；

周边设备受损（如手机电池因高温鼓包）。

2. 维持正常工况，保障效率与寿命

PD快充头需要特定温度范围（通常为-10℃~40℃环境温度，内部元件温度不能超过85~105℃）内运行。热保护器通过监测关键部位（如功率管、变压器，热敏电阻等）的温度，确保：

稳定转换效率：高温会导致半导体器件导通电阻增大、磁芯损耗上升，效率下降；热保护器限制超温，维持高效输出。

延长元件寿命：电容、芯片等对温度敏感，长期高温会加速老化；热保护器降低热应力，延长快充头使用寿命。

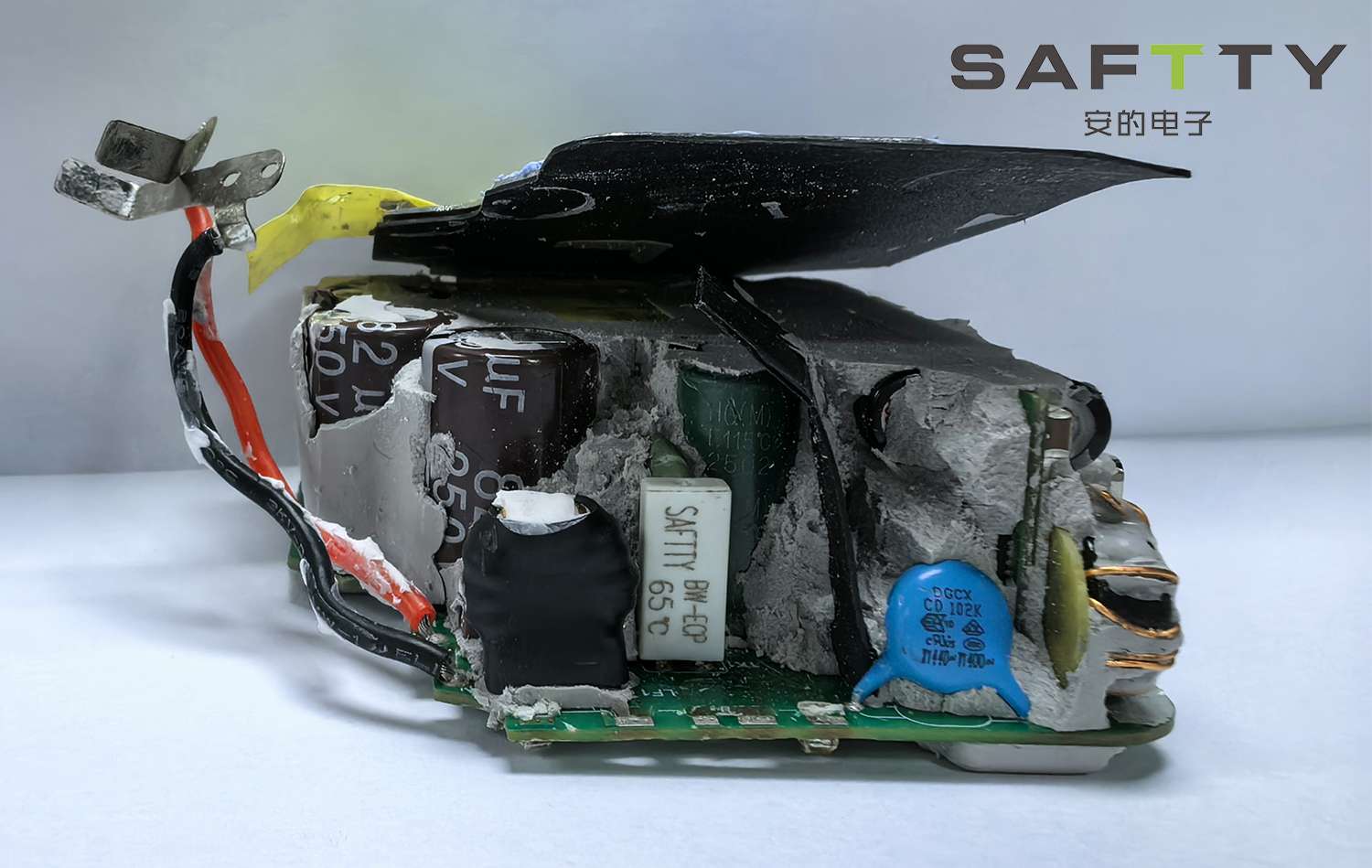

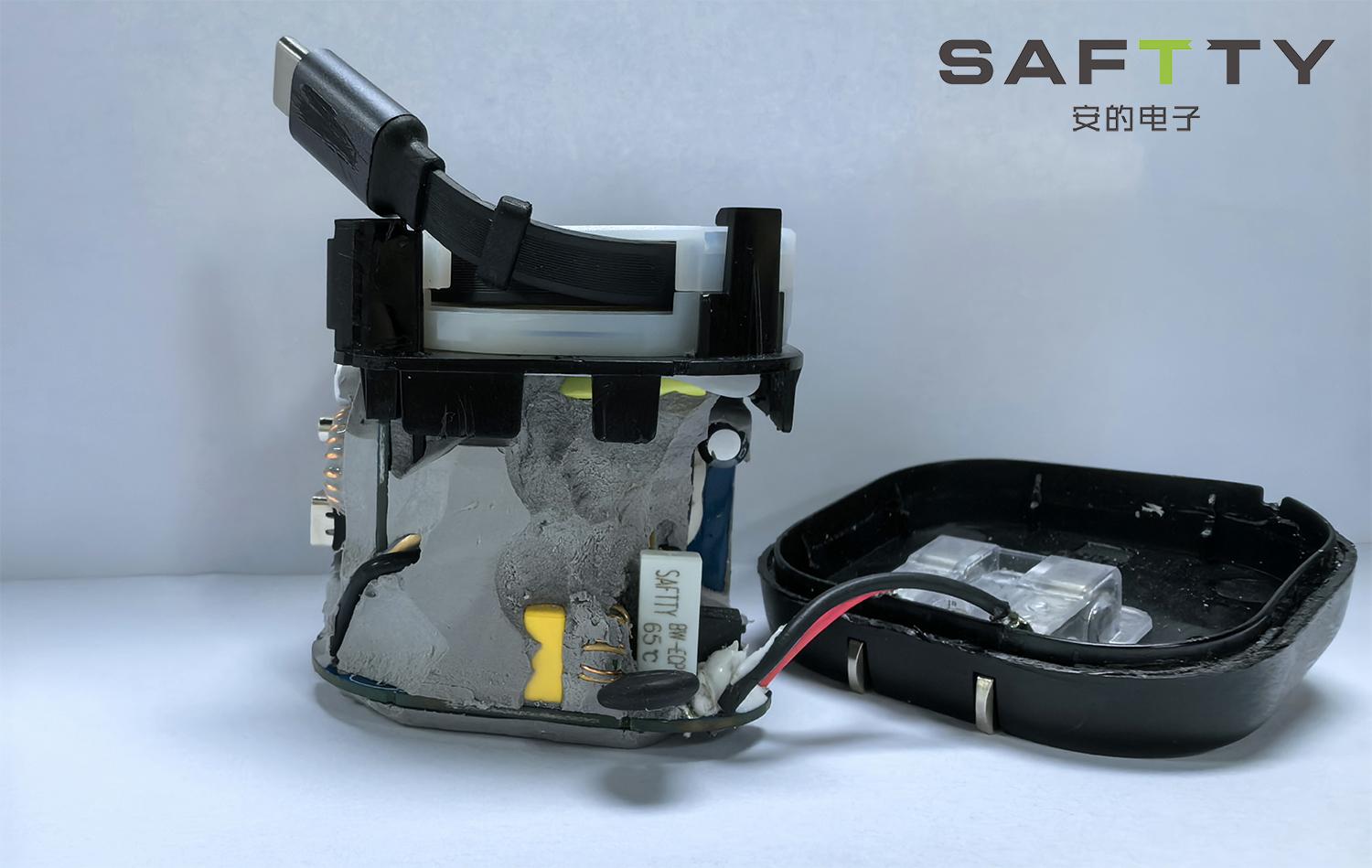

3. 热保护器在PD快充头的工作方式

当电源启动时，NTC热敏电阻可以有效抑制启动时的浪涌电流，当电源正常运行中，温度开关（热保护器）检测NTC热敏电阻发热，此时温控双片闭合短接，从而优化了NTC热敏电阻的串联损耗。

热保护器与NTC热敏电阻在PD快充头的应用相当巧妙，充分利用了两者组合特性，既抑制了启动时浪涌电流，也能提高电源的转换效率，还能降低电源温升。
