行业无人机正加速向自主化、高清化、远距离可靠作业与多传感感知升级，测绘、安防巡检、农林植保等场景对整机性能提出更高要求。本期意法半导体将深度拆解任务配置单元、云台摄像子系统、遥控无线连接以及无人机激光雷达/雷达四大核心模块完整方案，以全系列自研器件赋能工业无人机，实现自主作业、超清稳像、稳定远距离操控与高可靠感知能力落地。

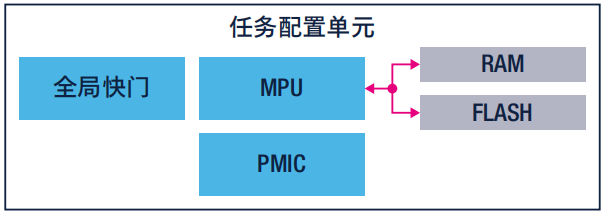

配置单元：无人机自主作业“智慧大脑”
作为人机交互与自主飞行核心中枢，该单元大幅简化操作门槛，全面提升无人机自主运行能力。集成全自动飞控、自适应故障处理、GNSS导航、航线规划与动态调整、多机集群协同、视觉AI感知、机载自主决策、加密抗干扰通信等全套功能，真正实现无人机全流程无人自主作业。
核心平台：
-
STM32MP25：双Cortex‑A35+M33，集成NPU、多网口、PCIe、USB3
-
STM32MP15：双Cortex‑A7+M4，GPU、成熟生态
-
配套PMIC：STPMIC1、STPMIC25，高效供电
云台与摄像头子系统：专业航拍“高清慧眼”
云台依托STM32高性能MCU解算惯性传感数据，独立驱动2/3/4轴伺服电机闭环控制，实时防抖稳像。创新搭载ST60非接触互联方案，替代传统线束连接器，兼顾结构设计自由度与整机可靠性。

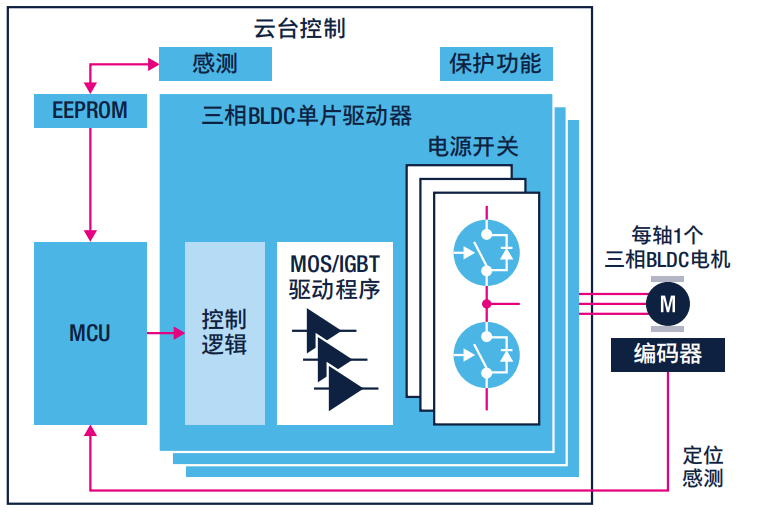

▲云台控制器单元框图
搭配VD系列全局快门图像传感器，日光、红外环境下均可输出低噪点、高动态范围画面，高速运动场景也能捕捉细腻影像。

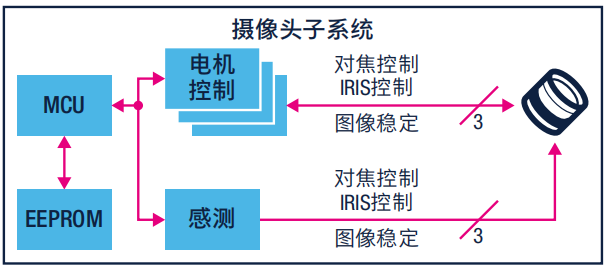

▲摄像头子系统框图
物料清单：
-
主控MCU：STM32G431/STM32G473（精准控制对焦、光圈、电子防抖）
-
电机驱动：STDRIVE102、STSPIN32G4
-
姿态传感：IIS2ICLX测斜仪、IIS3DWB振动传感器
-
图像传感器：VD1943、VD5943全局快门芯片
-
互联器件：ST60非接触连接器
-
存储：M24系列EEPROM
遥控与无线连接：远近兼顾的可靠操控链路
无线通信是远程操控的基石，ST方案兼顾高带宽图传、长短距无缝传输，保障指令与画面稳定回传；遥控器集成ST25 NFC芯片，可快速读写配置飞行参数，优化人机交互体验。

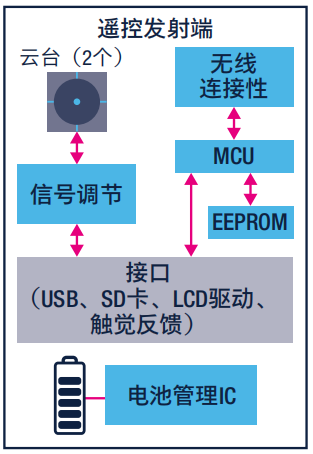

▲无人机遥控发射端框图
▲无人机遥控接收端框图
核心方案：
-
无线MCU：STM32WL（Sub‑1G/LoRa）、STM32WB（BLE）
-
NFC配置：ST25系列，快速设置飞行参数
-
保护：TCPP0x（USB‑C）、ECMF/EMIF（接口防护）
典型应用：
-
远距离数传：STM32WL+射频IPD（BALFHB‑WL系列）
-
近场操控：STM32WB BLE
-
手机APP遥控：STDrone官方APP

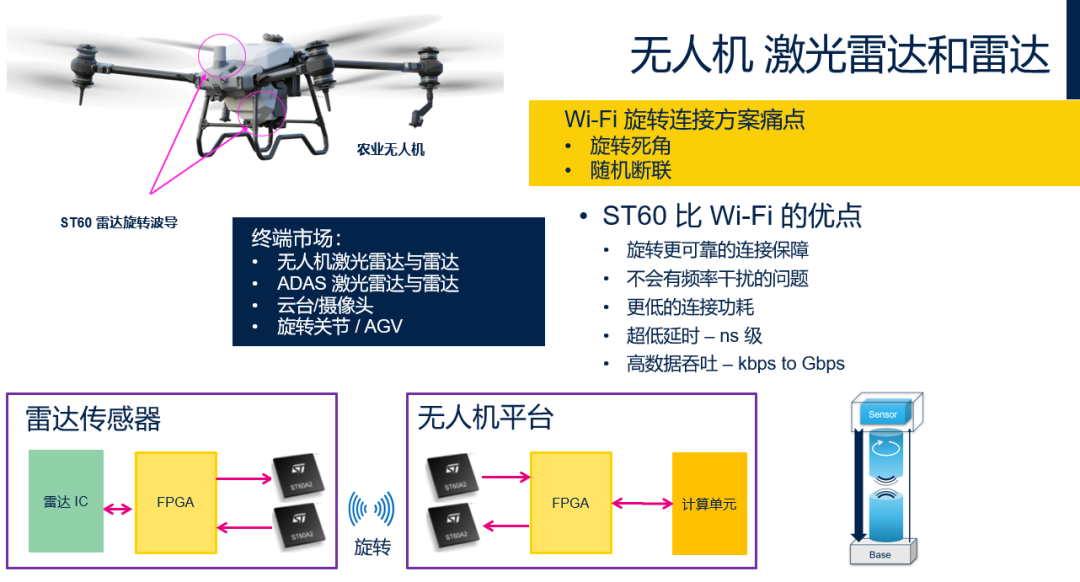

无人机激光雷达和雷达：高可靠感知与旋转互联方案
在强光、夜间、雾尘等复杂环境下，激光雷达和雷达能够为无人机提供更稳定的距离探测、避障与环境识别能力，补足视觉方案的局限，提升自主飞行的安全性与可靠性。
针对这类高动态应用，ST60非接触互联方案可用于雷达旋转波导、传感器与计算单元之间的稳定连接，提供更低的时延和功耗，可以承载更高的数据吞吐量，减少随机断连风险，提升高速传输可靠性。
下期文章，我们将为大家详解电源管理+接口保护，敬请期待！
