随着卫星互联网的快速建设，以及面向未来6G的空天地一体化通信网络，NTN卫星通信成为通信行业新的增长点。
下面我们通过脑图，一图说明5G-NTN的技术路线与架构。
🌐 一、5G-NTN 技术定义与背景
5G-NTN（非地面网络） 是通过卫星、高空平台（HAPS）或无人机等非地面设备，与地面5G网络融合形成的全球覆盖通信系统。它解决了传统地面基站无法覆盖的区域（如海洋、沙漠、偏远山区）的联网问题，目标是将全球网络覆盖率从陆地的不足40%提升至全域。其标准化由3GPP R17引入，并在R18中持续优化，标志着卫星通信正式融入5G生态。
🛰️ 二、技术架构与工作原理
1. 核心组成
-
卫星类型：
-
LEO（低地球轨道）：距地500-2000公里，延迟<70ms，适合实时应用（如星链卫星、GW星座、千帆星座）。
-
GEO（地球静止轨道）：距地3.6万公里，覆盖广但延迟高（约250ms），适合广播服务。
-
MEO（中地球轨道）：介于两者之间，延迟<150ms，用于导航等。
-
高空平台（HAPS）：平流层气球或无人机，作为临时中继站。
-
终端设备：支持卫星通信的智能手机（如三星Exynos芯片）、物联网传感器或VSAT终端。

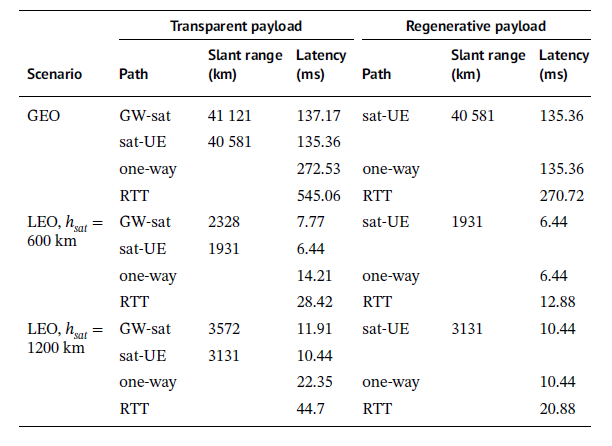

2. 网络架构模式
| 模式 | 工作原理 | 优缺点 |
|---|---|---|
| 透明载荷 | 卫星仅转发信号，基站在地面处理 | ✅ 成本低、易部署；❌ 延迟高（GEO可达500ms |
| 再生载荷 | 卫星内置5G基站（gNodeB）处理信号 | ✅ 延迟低、支持星间链路；❌ 卫星改造成本高 |
| 卫星回传 | 卫星为偏远基站提供回传链路 | ✅ 扩展地面网络覆盖 |
3. 关键技术挑战与解决方案
- 多普勒频移：卫星高速运动导致信号频率偏移。终端需通过GNSS定位和星历数据预补偿（如三星Exynos方案）。
- 超高延迟：GEO链路延迟超250ms。通过协议优化（如扩展HARQ进程至32个）缓解影响。
- 小区切换频繁：LEO卫星高速移动导致频繁切换。采用预测性切换算法减少信令开销。
⚡ 三、核心优势与创新价值
- 全域覆盖能力：覆盖海洋、极地等地面网络盲区，填补全球95%的通信空白。
- 低延迟高速率：LEO卫星提供20Gbps峰值速率，支持高清视频传输与实时控制（如远程手术）。
- 高可靠性：自然灾害中替代受损地面网络，保障应急通信（如中国移动的灾害救援试点）。
- 成本优化：标准化芯片（如Exynos调制解调器）降低终端成本，推动消费级应用。
🌍 四、应用场景与案例
| 领域 | 应用案例 | 技术价值 |
|---|---|---|
| 应急通信 | 地震/海啸时维持救援队联络（中国移动外场验证） | 无地面依赖的短消息与语音对讲 |
| 全球物联网 | 海运集装箱追踪、沙漠油田传感器监控 | NB-IoT NTN支持低功耗广域连接 |
| 智慧农业 | 农田湿度传感器实时数据回传 | 优化灌溉与灾害预警 |
| 航空与航海 | 跨洋航班高速上网、船舶自动驾驶导航 | Ka/Ku波段提供百Mbps速率 |
| 国防与公共安全 | 边境监控、战区通信 | 抗干扰安全链路 |
🚧 五、挑战与未来发展
- 现存挑战：
频谱干扰：Ka/Ku波段需协调地面与卫星频段。
太空垃圾：低轨卫星激增可能引发轨道碰撞风险。
能耗问题：卫星发射与运维的高碳排放。
- 技术演进方向：
R18标准增强：支持Ka波段VSAT终端、VoIP服务及星地无缝切换。
6G基础：构建空天地海一体化网络（如三星布局6G万物互联）。
- 产业合作：
欧盟IRIS、中国移动-中兴通讯外场验证推动商用落地。
💎 结语
5G-NTN正在重塑全球连接范式：它不仅是填补覆盖漏洞的“补丁”，更是支撑智慧地球的核心底座——从无人农场到跨洋航班，从应急救灾到国防安全。随着芯片集成（如三星Exynos）、协议优化及低成本卫星发射的突破，未来5年内，手机直连卫星将从技术演示走向普及服务，真正实现“一个世界，无缝连接”。
但同时我们也看到，考虑到商业化，全球各巨型星座的设计与通信体制并不唯一，将根据自身应用场景、需求和产业链生态，为行业用户提供服务。
