【技术干货】连接器在汽车电子的域控制单元扮演重要角色

在汽车电子电气架构由分布式电子控制单元（ECU）走向域控制单元（Domain Control Unit, DCU）的演进过程中，连接器已不再只是“电气连接接口”，而是攸关系统可靠性、数据传输能力、功能安全与整车可制造性的关键元器件。本文将为您介绍连接器在汽车DCU中所扮演的核心角色，以及Molex（莫仕）DuraClik连接器的产品特性与优势。

连接器在汽车域控制单元中

扮演的关键角色

从系统层面来看，连接器在汽车DCU中可作为多域整合的关键接口枢纽，域控制单元负责集成原本分散于多个ECU的功能，例如车身控制、底盘控制、动力系统，或高级驾驶辅助系统（ADAS）感知与计算。连接器需同时支持多种类信号共存：高速数据（CAN FD、FlexRay、车载以太网）、中低速控制信号（LIN、GPIO）、电源与接地，并支持高针数与高密度设计，以便在有限PCB与外壳空间内，实现多系统集成连接。连接器因此成为DCU “系统级I/O接口”，直接影响架构整合效率。

此外，连接器可支撑高速车载通信与数据完整性，随着域控制单元导入高速通信（尤其是车载以太网），连接器在信号完整性方面的角色大幅提升，支持阻抗控制与串扰抑制，以确保100BASE-T1 / 1000BASE-T1的传输质量，并通过屏蔽、接地结构与金属外壳设计，降低电磁干扰，执行EMI / EMC管控，且可通过差动放大器精准配对，减少反射与抖动，确保低误码率，在ADAS与中央计算导向架构中，连接器已成为高速通信链路的关键节点。

另一方面，连接器可确保电源分配与系统稳定性，由于域控制单元通常同时供电给多个子模块或传感与驱动设备，连接器需承担高电流承载能力（数安培至数十安培，视应用而定），提供低接触电阻与长期稳定性，并采用电源与信号隔离设计，避免噪声耦合，良好的连接器设计可有效降低压降、发热与系统不稳定风险。

连接器还需满足汽车环境与功能安全要求。因为域控制单元通常安装于引擎室、底盘或车舱内部，连接器必须符合严苛车规条件，像是环境可靠性，需要能够耐高低温（-40℃ 至 +125℃或更高），并能够抗振动、抗冲击，支持防尘、防水（IP67 / IP69K），在功能安全与可靠连接方面，能够支持二次锁扣（Secondary Lock）、端子防退针设计，以进行明确的接触状态控制。这些特性直接影响ISO 26262功能安全系统的实现基础。

连接器也需要支持模块化设计与提升整车制造效率。在平台化与模块化设计趋势下，连接器对DCU的量产与维修也具备关键价值，需要支持模块快速装配与错插防护（Keying）、线束标准化，降低BOM与组装复杂度，以提升维修与更换便利性。这使连接器成为OEM与Tier 1汽车制造商在成本控制与生产良率上的重要设计工具。

在汽车域控制单元架构中，连接器已从传统的“无源器件”升级为系统级关键器件，其角色涵盖多域功能集成的接口枢纽，并是高速通信与数据完整性的保障者，也是电源分配与系统稳定性的基础，更是车规可靠性与功能安全的守门员，提供平台化与量产效率的重要支撑。随着汽车E/E架构持续朝向中央计算与软件定义车辆（SDV）发展，连接器在DCU中的重要性将持续提升，并成为整车系统可靠度与性能不可或缺的一环。

具备先进的电子功能的域控制单元

汽车设计工程师面临着带宽、重量、可靠性和合规性方面的难题。这些难题因快速发展的电气化、连接性和自动驾驶需求而变得更加严峻。为了帮助解决这些难题，Molex提供了十分全面的域控制单元（DCU）连接器解决方案产品系列，可顺利适应新技术、提供高性能电气连接，并具有无与伦比的耐用性。

汽车技术瞬息万变，这为汽车设计工程师在设计DCU时带来了十分复杂的难题。他们必须打造能够无缝集成越来越多的电子控制单元（ECU）、管理高速数据传输，以及考虑电磁干扰（EMI）、空间限制和恶劣环境等因素的系统。在满足这些需求的同时又要确保可制造性、可扩展性、安全性和成本效益，这让设计变得更加复杂。

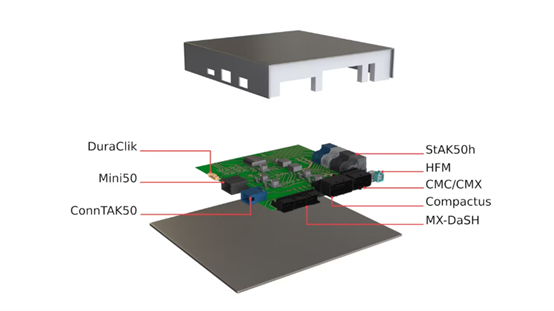

Molex通过符合汽车行业严格要求的创新、灵活的连接器解决方案，来满足这些不断变化的需求。Molex解决方案的主要特性和优势包括可以支持高级驾驶员辅助系统、自动驾驶功能，以及即时数据分析和决策的高速通信，并采用小型化的高密度互连，设计有坚固的外壳，节省空间且坚固耐用，可在关键应用中可靠地运行，且通过多种电源、数据和信号连接器实现通用的安全连接，并具有多个驱动器和自动锁定等功能，能够提供可靠持久的性能。Molex提供了一系列的多种连接器来满足应用的不同需求，包括DuraClik连接器、Mini50连接器、ConnTAK50连接器、stAK50h连接器、高速 FAKRA 微型 (HFM) 同轴电缆连接器、CMC/CMX连接器、Compactus连接器、MX-DaSH连接器等。

在域控制单元连接器内部，有紧凑的空间限制。Molex提供了高密度、节省空间的设计，可以在更小的空间内集成更多功能，使DCU成为响应迅速的联网汽车电子系统的基石。这些互连解决方案提供具有侧壁保护的紧凑耐用设计，以及多功能驱动器选项，可实现创新性DCU应用。

在域控制单元连接器外部，为了帮助设计工程师确保在极具挑战性的条件下的可靠性能，Molex提供了多套密封、高密度、高速和混合互连解决方案。这些连接器支持电动汽车和先进汽车架构中不断增加的电源和数据传输需求，同时简化了系统设计工作和装配过程以提高可制造性。

此外，Molex还提供高速域控制单元连接器。想要满足如今车辆中复杂电子组件对于速度和带宽要求，例如安全系统和无线设备，需要使用专门的解决方案。Molex的高速数据连接器采用了针对汽车行业需求而定制的设计，可提供高达20 GHz的数据速度。其特点包括节省空间的封装尺寸、强大的端接系统和受到屏蔽的触点，以确保关键应用中的可靠性。

提供卓越稳定性和性能的

DuraClik连接器

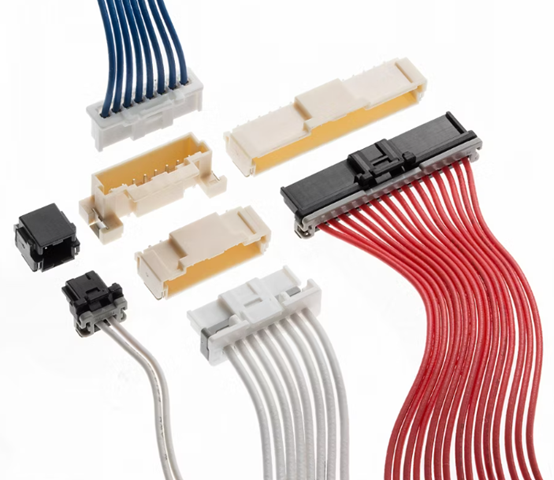

在汽车域控制单元应用中，DuraClik连接器扮演着重要的角色。DuraClik 2.00mm间距线对板连接器支持2至15电路、3.0A电流，可在-40℃至+125℃的温度下工作，具有端子固定器选项，可在高振动环境中提供卓越的电气接触可靠性、高PCB保持力能力，并节省空间。这些连接器的设计可提高连接安全性，提供卓越的稳定性和性能，适用于需要小型连接器的高温应用，例如汽车LED照明或白色家用电器。

在汽车和大型家电等高振动环境中，DuraClik连接器坚固的独立次级锁闩（ISL）变体和宽焊片具有高达100N（10kgf）的保持力，可确保安全可靠的连接，并防止因外部机械因素而断开，从而提高汽车电子设备的耐用性和可靠性。ISL可确保端子完全插入并牢固锁定，提供高达50N的端子保持力，帮助定位端子，从而降低信号丢失或断开的风险，同时满足严格的汽车要求。

DuraClik连接器正确插配后会发出“咔哒”声，内置惯性锁有助于减少安装错误并提高可靠性。由于在极端热条件特别容易造成问题，DuraClik连接器经过精心设计，能够承受高温，即使在高达125℃的环境下也能提供强劲的性能。汽车级DuraClik连接器更可在高达130℃的高振动和高温条件下均能保持稳定可靠的性能（具体取决于版本），使其成为暴露于高温和机械应力环境下的车内系统的理想之选。

DuraClik连接器提供2至15个电路，包括13和15个电路的插座外壳，还可选择镀锡和镀金端子，以及垂直和直角插座头方向，因此适用于各种应用，包括汽车LED照明应用需求。它们具有多种功能，可满足众多设计需求，并满足符合LV214（S2振动）、ES91500-03和SAE/USCAR-21标准的严格汽车要求，从而缩短了验证和测试所需的时间。

多样化、标准化连接器，

提供稳定连接、节省空间

DuraClik连接器采用内部正向锁定、惯性锁定和咔哒声反馈设计（最多可选配15个电路），确保正确插接，从而降低插接错误和意外断开的风险。此外，还提供端子位置保证（TPA）、ISL和强大的端子保持功能，端子保持力高达20N，有助于防止半插配，确保端子连接牢固。内部压力锁紧功能可确保插配牢固，节省空间，防止打结缠绕所造成的意外断开，而封闭式触点和锁护罩可防止灰尘和碎屑进入触点，避免线束装配期间锁扣变形和缠绕，以确保安全可靠的电气触点连结。

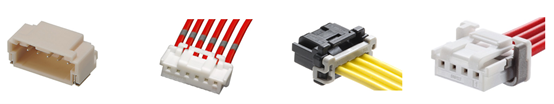

DuraClik连接器具有紧凑尺寸和多样化的设计选项，2.00mm间距设计支持2至24个电路，可采用垂直和直角接头，并支持表面贴装（SMT）或压接端接。

DuraClik连接器的这些选项最大限度地提高了布局灵活性，节省了有限的PCB空间，并支持自动化组装或定制线束构建，使工程师能够将高性能互连集成到高密度系统中，紧凑的设计最大限度地减少PCB占用空间，提供节省空间的解决方案。

DuraClik系统提供广泛的标准化产品系列，包含多种型号，例如标准型、TPA型、ISL型和增强型，并可提供垂直、水平、单排和双排配置的2至24个电路的接头选项，并提供镀金和镀锡选择，允许压接端子变化，提供设计灵活度。这些解决方案经过测试和验证，符合汽车和行业规范，有助于加快认证流程、简化采购流程，并确保全球项目供应链的一致性，提供精简的全球采购流程和灵活的平台。

结语

在汽车电子架构由分布式ECU迈向域控制单元与中央计算平台的过程中，连接器已不再只是单纯的电气接口，而是支撑整体系统效能与可靠性的关键基础。其在高速数据传输、稳定电源分配、功能安全保障，以及模块化与量产效率上的表现，直接影响域控制单元的系统集成质量与整车电子架构的成熟度。随着软件定义车辆与高算力平台的快速发展，Molex DuraClik连接器，具备高可靠性、高带宽与车规等级设计，将持续在汽车电子的域控制单元中扮演不可取代的重要角色，成为实现新一代智能汽车的关键支柱之一。
