芝芯方案丨开车不低头，东芝HUD解锁高清视界（文末有彩蛋）

如今，抬头显示器（HUD）正从高端车型的“选配”逐渐走向大众市场的“标配”。将导航信息、车速、驾驶辅助提示，直接投射在前挡风玻璃上，驾驶员无需低头就能掌握行车关键信息。

但你知道吗？这块小小的屏幕背后，藏着一整套精密的电子控制系统。从电源管理到电机驱动，从通信保护到反接防护，任何一个环节出问题，都可能影响显示效果，甚至危及行车安全。

为此，东芝带来了一整套高可靠、易集成的HUD电子元件解决方案，从“芯”出发，让每一帧画面都稳如磐石。

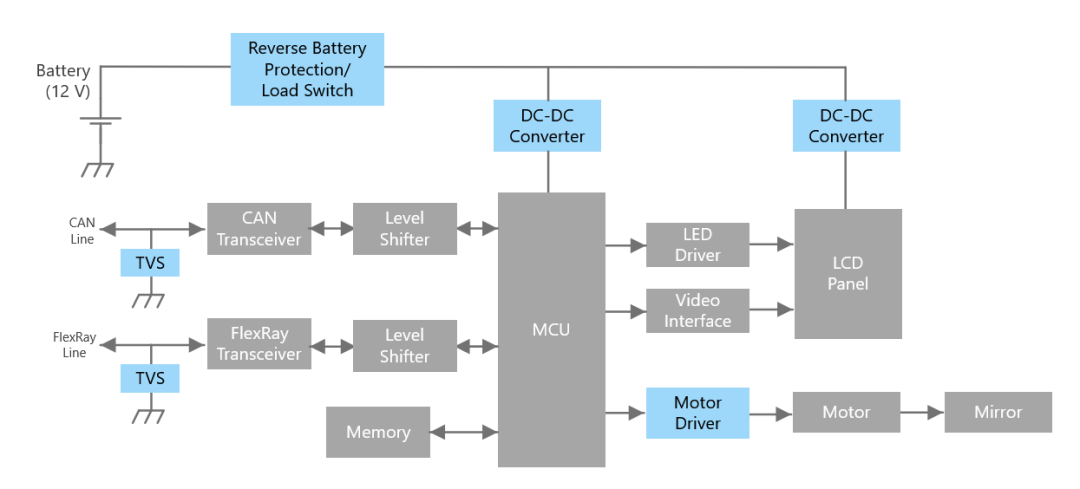

东芝抬头显示器（HUD）方案框图

电源管理：如何让HUD“吃得少、干得好”？

HUD系统内部芯片需要多种电压轨：主控MCU需要5V或3.3V，电机驱动需要更高电压，传感器和通信接口又有各自需求。如何在狭小HUD外壳内高效完成电压转换，同时控制发热？

东芝**XPN3R804NC** N沟道MOSFET采用U-MOS系列工艺，导通电阻低至3.0 mΩ（典型值），大幅降低开关损耗。它支持40V耐压，满足12V系统需求，通过AEC-Q101车规级认证，特别适用于非隔离升压型和降压型DC-DC转换器。无论是升压驱动电机，还是降压为MCU供电，它都能在效率和散热之间找到理想平衡。

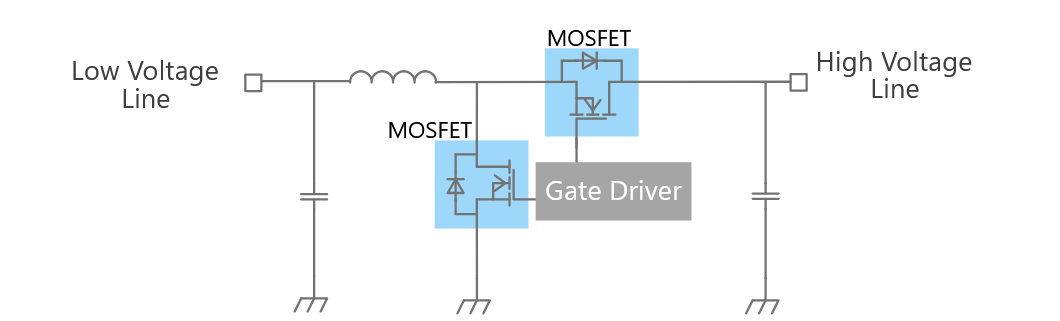

非隔离升压型DC-DC转换器示例

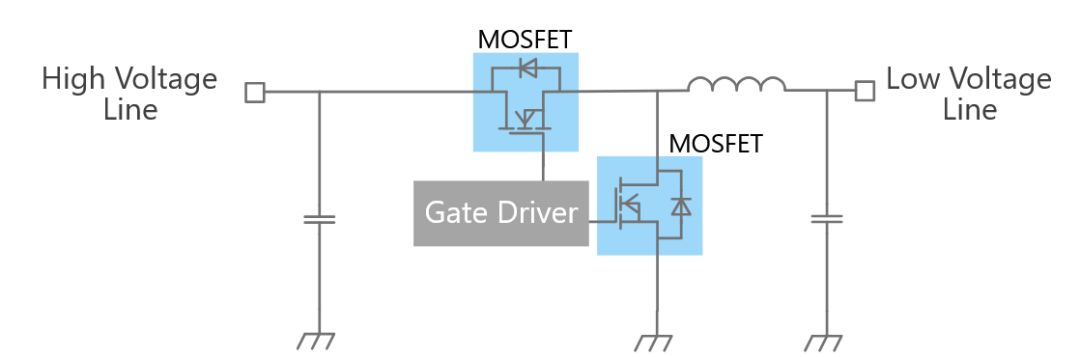

非隔离降压型DC-DC转换器

上下滑动查看更多内容

电机驱动：HUD“调焦手”如何精准可靠？

HUD画面需要根据驾驶员身高、坐姿进行调节，背后离不开步进电机的精准控制。这个小电机既要动作灵敏，又要运行平稳，更不能产生过大噪音。

东芝TB9120AFTG是一款专为汽车应用设计的2相双极步进电机驱动器，采用时钟输入接口和PWM恒流控制系统。它体积小巧，非常适合HUD中用于调节凹面镜角度的步进电机精准、安静、可靠的动作控制。

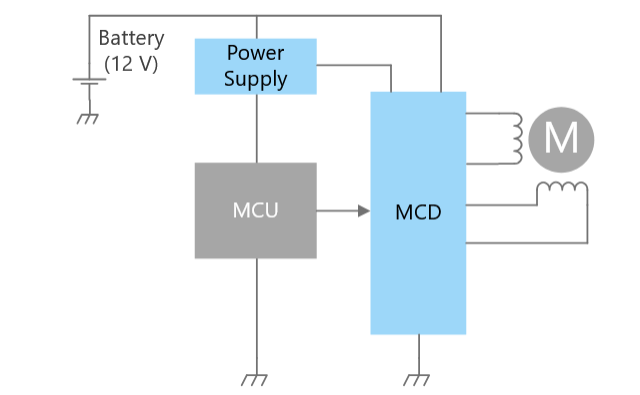

电机驱动电路（IC型）

东芝还提供基于SSM3K7002KF通用小信号MOSFET的分立方案。这款MOSFET同样通过AEC-Q101认证，导通电阻低，适合高速开关应用，可灵活搭建电机驱动电路。

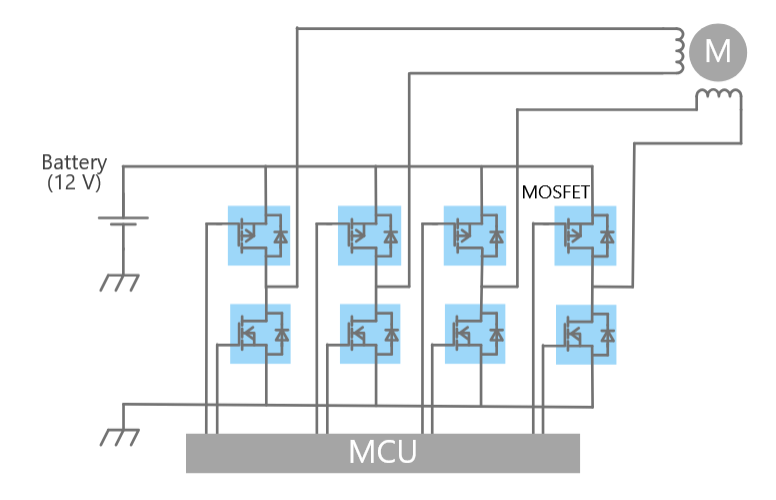

电机驱动电路（分离型）

上下滑动查看更多内容

核心供电：MCU的“能量管家”如何守住底线？

HUD的控制核心是MCU，其供电稳定性直接关系到系统是否“死机”。同时，车载系统对功能安全有严格要求。

东芝TB9005FNG是一款专为汽车微电脑系统设计的电源IC，提供5V稳压输出，支持通过外接晶体管实现大电流输出，同时具备电流限制保护功能。

对于需要更高集成度和多路输出的场景，东芝的TB9044AFNG则是理想选择。它集成了DC-DC转换器、串联稳压器和三路跟踪稳压器，同时实现高效率与低噪声输出；内置多种电源异常监测功能，并通过SPI通信将监测状态上报给外部系统，满足更高等级的功能安全需求。

电源保护：如何防止“接反”带来的灾难？

在车辆维修或改装过程中，电源反接是常见的意外情况。如果没有保护电路，反接瞬间就可能烧毁整个HUD模块。

东芝**TPD7104AF**是一款单通道高边N沟道MOSFET栅极驱动器，内置电荷泵，能够轻松驱动高边功率开关。配合XPN3R804NC等低导通电阻MOSFET，可以构建高效、可靠的电源分配和反接保护电路。

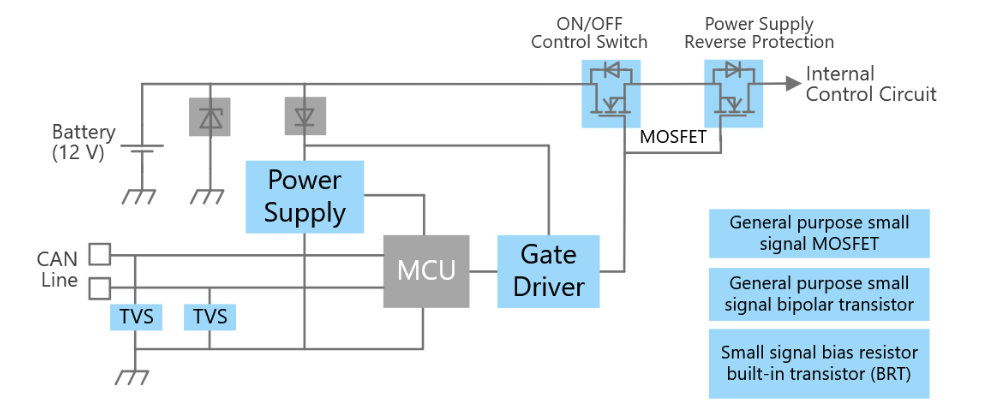

电源ON／OFF控制及反接保护电路（N沟道型）

对于P沟道MOSFET方案，东芝提供-40V/-60V P沟道MOSFET XPN9R614MC，其导通电阻低至7.4 mΩ（典型值），同样通过AEC-Q101认证，适用于高边开关和反接保护场景，为设计提供更多灵活性。

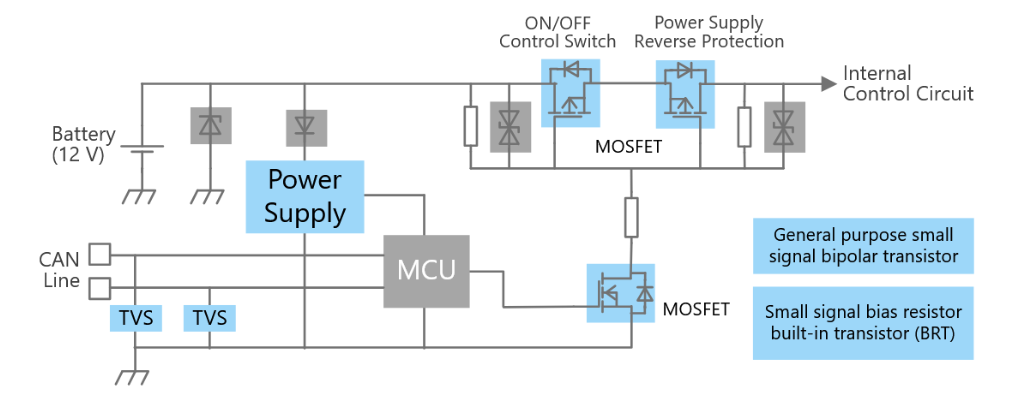

电源ON／OFF控制及反接保护电路（P沟道型）

上下滑动查看更多内容

通信与辅助电路：如何让信号“穿墙”不丢包？

HUD通常通过CAN总线与车身网络通信，接收车速、导航等关键信息。但在电机驱动等高噪声环境中，CAN信号容易受到干扰，甚至因瞬态浪涌损坏收发器。

东芝DF3D18FU是一款专为CAN通信设计的TVS二极管，提供静电放电（ESD）保护，有效钳位瞬态过压，保障通信接口安全。配合SSM3K7002KF小信号MOSFET和2SC4738小信号双极晶体管，可构成完整的收发器外围保护电路。

此外，东芝的RN1907FE是一款内置偏置电阻的小信号偏置电阻内置晶体管（BRT），将电阻与晶体管集成于一颗小型封装中，大幅减少外围元件数量，节省PCB空间。

结语

从电源管理到电机驱动，从核心供电到通信保护，东芝为抬头显示器提供了一整套高可靠、易集成的半导体解决方案。每一颗元器件都经过AEC-Q101车规级认证，具备优异的电气性能和热稳定性，帮助工程师在严苛的汽车应用中实现高效、安全、紧凑的系统设计。

随着智能座舱的不断进化，东芝将持续以扎实的“芯”方案，为每一块HUD提供稳定可靠的“视界”支撑，让驾驶信息始终清晰、精准、触手可及。
