给“电闸”加个远程遥控，会怎样？于是我做了它……

前言

这样的 开源的 电源遥测中枢方案！真少见！

为什么说“少见”？

大多数开源配电板做到继电器+MOS 管就停了

但作者的方案，少见的基于LM5069+INA226搭配，实现了软启动、过流保护、偏置校准、NVS保存、四路 I2C设备容错设计……

完美实现了分电→保护→测量→联网→配置→OTA的完整链路。

这种配电系统方案，可太值得参考了！

*0***1

它有啥功能？

• 四路独立开关控制，支持Wi-Fi接入、接入MQTT（含 TLS）远程控制、支持OTA 升级，还能接入Home Assistant或自建监控平台

• 每路实时采集电压、电流、功率

• 支持自动探测，未焊接通道可离线显示且不影响其他通道

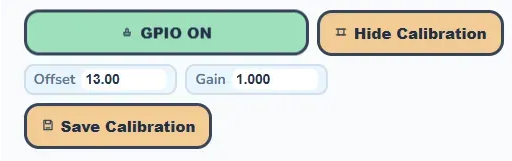

• 支持每路电流偏置与增益校准，并保存到NVS

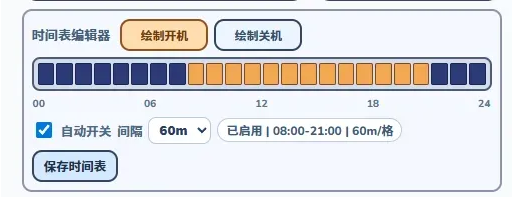

• 支持按时间段自动开关，例如工作日白天开启、夜间关闭，适合路由器、实验设备和常驻节点等重复性供电任务

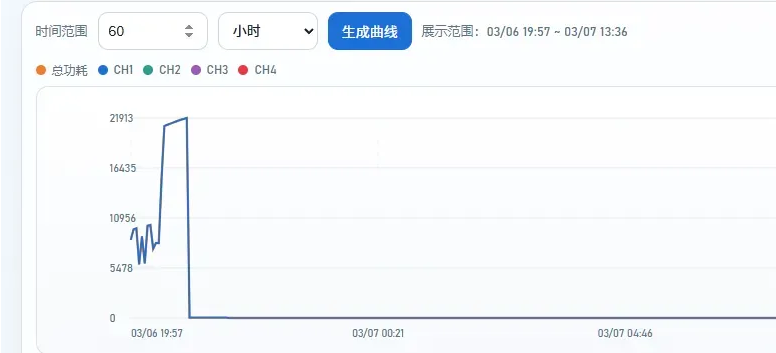

• 支持趋势数据记录与状态监测，便于发现电压波动、异常耗流等问题。

• 支持串口命令行运维与长期稳定性调试

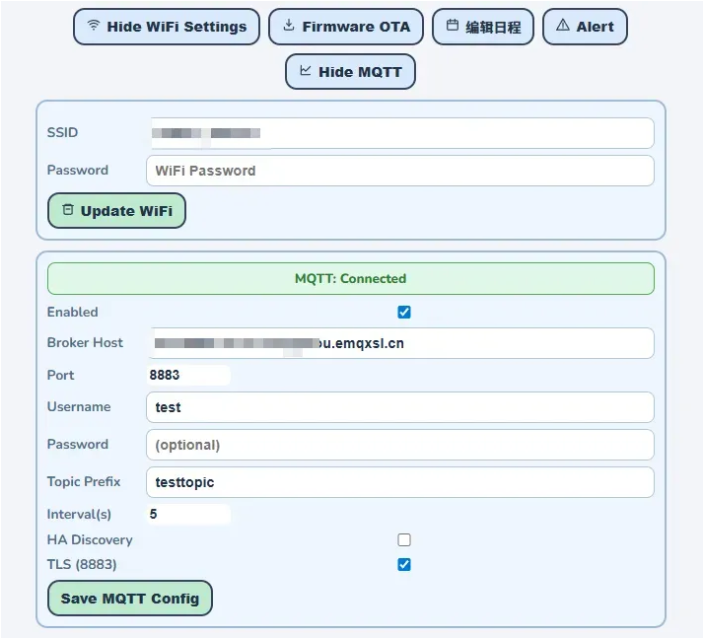

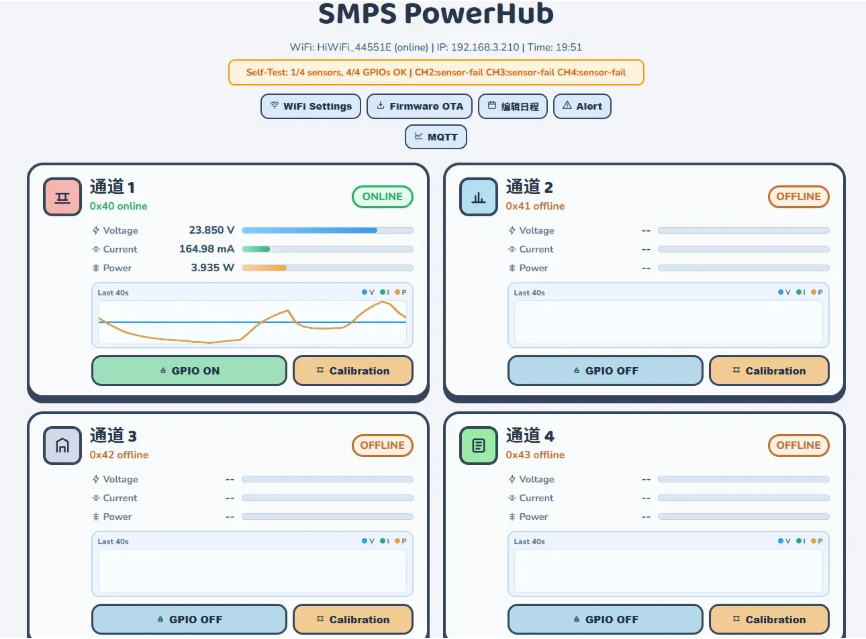

远程控制界面▼

这些功能，以为着它能用于——远程/无人值守设备运维、同时管理多台 3D 打印机/激光雕刻机等、管理小型服务器/网络机柜；房车系统、用于产线测试、模块老化测试……这些“刚需”场景！

那么，想实现这样的方案，具体要如何设计？

*0***2

硬件设计方案

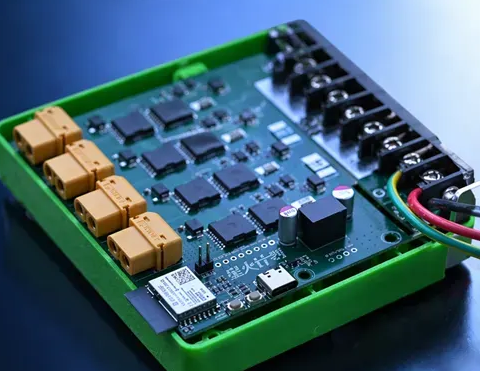

作者基于嘉立创EDA，设计了一块PCB板。

01

电路设计图

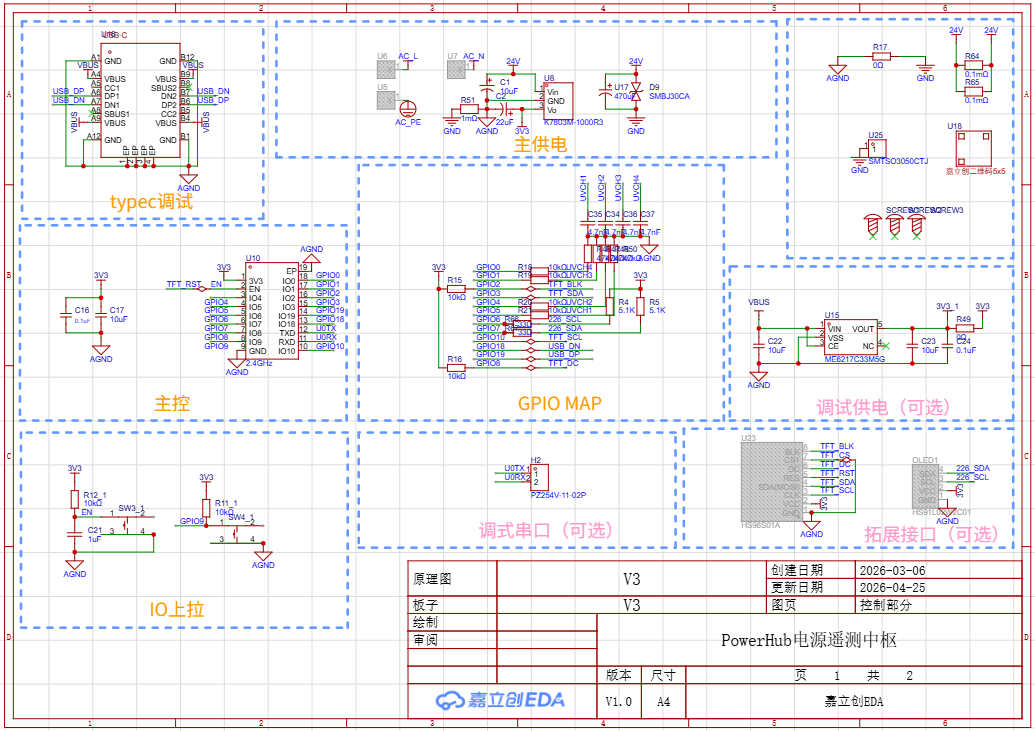

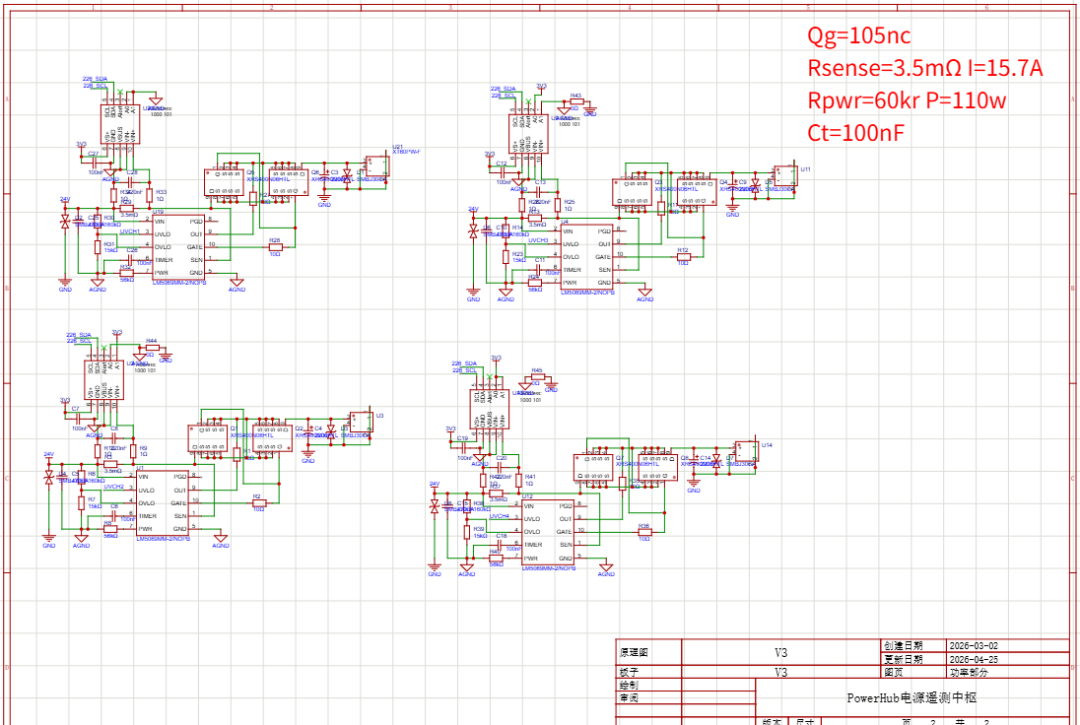

原理图1

原理图2

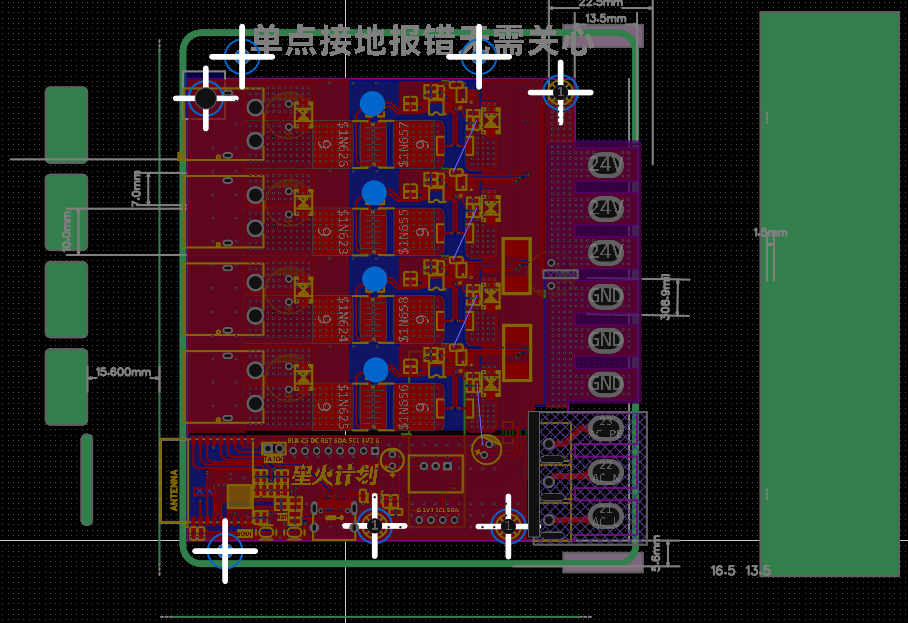

PCB图

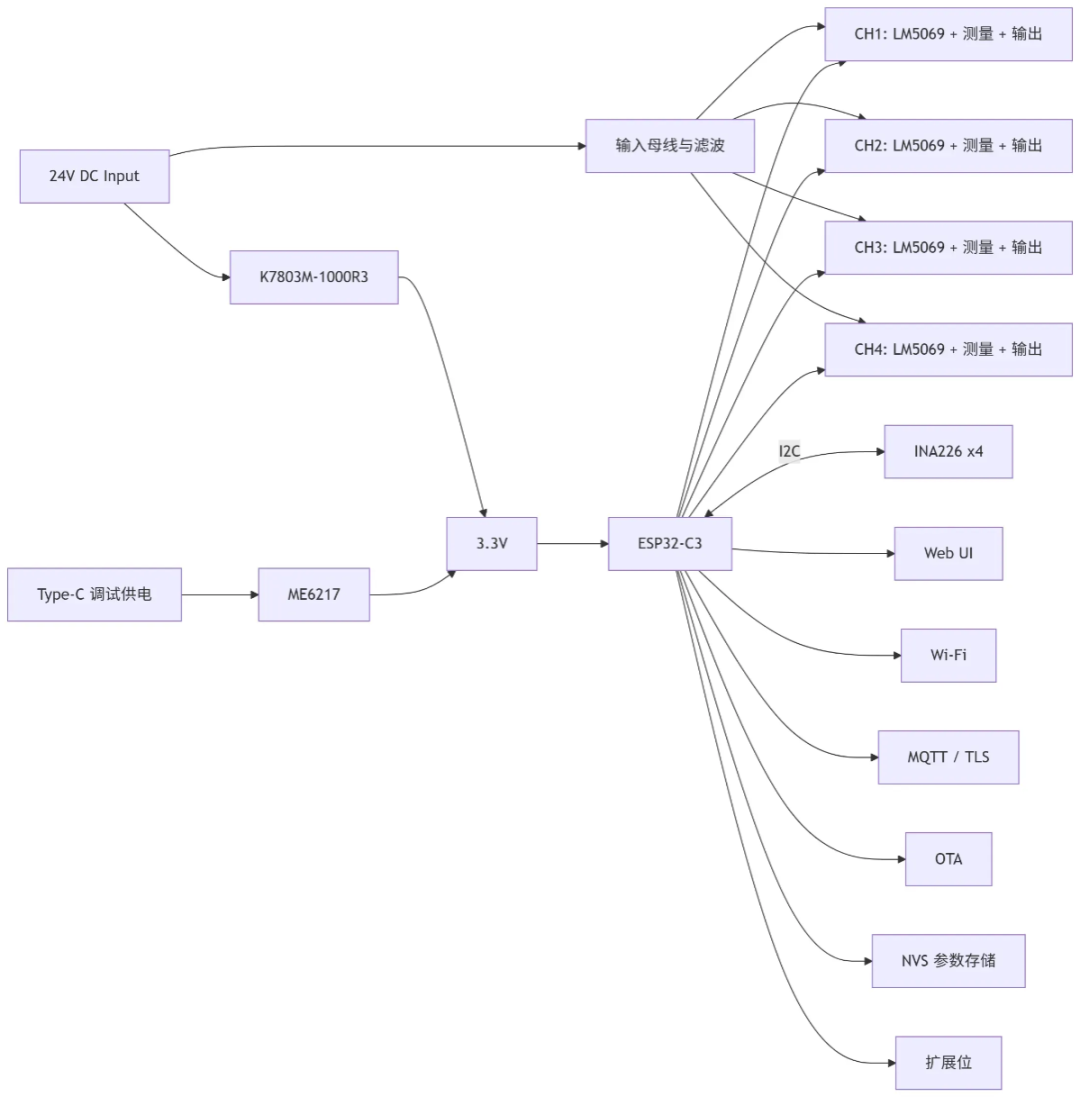

系统框图

02

设计说明

系统采用ESP32-C3作为主控，构建四路 24V 分电与测控系统。

每一路以LM5069MM作为高边热插拔 / 电子保险丝控制核心，输出到独立 XT60 接口；

每路配置 INA226AIDGSR 进行电压、电流、功率采样，四路采样器件共用 I2C 总线。

GPIO 控制通道预设为 IO5 / IO4 / IO1 / IO0。输入侧为24V母线，配置470uF/50V母线电容；板上由K7803M-1000R3生成3.3V，并保留Type-C+ME6217作为调试 / 辅助供电路径；系统同时预留扩展位用于后续模拟量采集和上电状态评估。

整体目标是实现四路独立通断、实时测量、联网配置与远程升级，并兼顾DIY可焊接性与后续小批量可制造性。

*0***3

软件架构

01

固件职责

固件的核心职责主要包括四类：

• 采集：轮询四路 INA226，采集 V / I / P 数据，并维护在线 / 离线状态

• 控制：响应本地 Web 操作和 MQTT 指令，独立控制每一路 GPIO 输出

• 配置：管理 Wi-Fi、MQTT、校准、时间表、告警等参数，并持久化保存

• 运维：提供 OTA、串口命令行和状态检查能力，支持长期稳定性调试

02

软件分层

项目软件组织为四层：

• 驱动层：INA226、GPIO、Wi-Fi、NVS、时间管理、OTA、MQTT

• 服务层：采集服务、控制服务、状态聚合、自检服务、调度服务

• 策略层：在线检测、校准补偿、阈值判断、自动开关策略、异常处理

• 接口层：本地 Web UI、MQTT 接口、串口 CLI

03

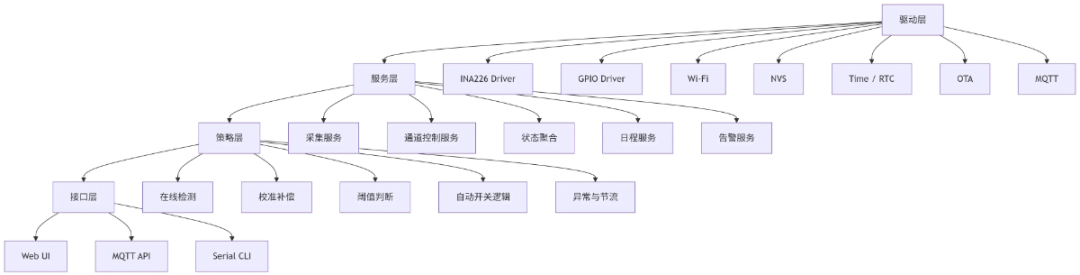

软件架构图

这种架构划分的好处，让项目具备了可维护性和后续扩展能力。至此，它已覆盖了从设备采集、联网接入到调度和运维的完整闭环。

你会让这个作品，进入你的收藏夹吗？

*0***4

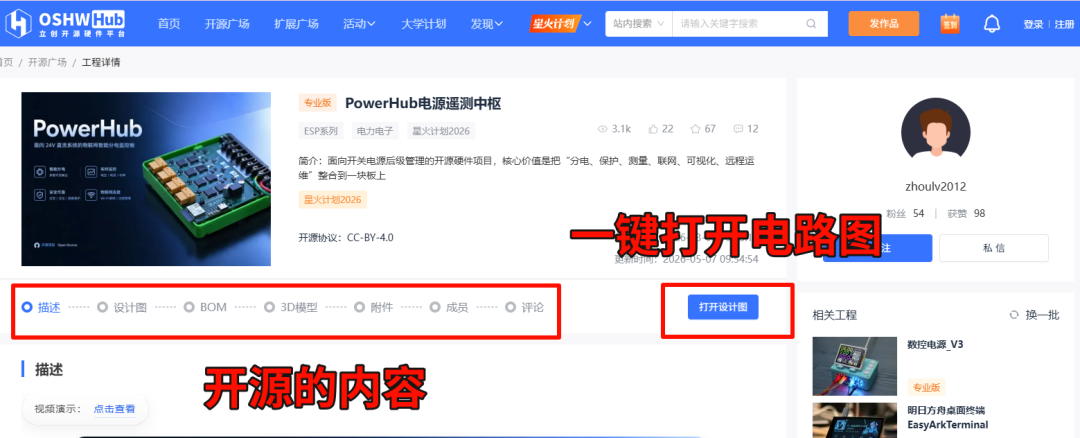

开源网址

如果你喜欢这个作品，欢迎前往开源网址，给作者点个赞~

如果你想深入学习，也可以前往开源网址哦~

开源网址：https://oshwhub.com/zhoulv2012/powerhub-power-telemetry-hub
