巧用仪表放大器实现光源亮度对比检测
在许多照明应用中，测量两个光源的相对强度比测量其各自的强度更重要。这样能确保两个光源以相同的强度发光。例如，比较同一建筑物内控制室（ 1 号房间）和另一间房（ 2 号房间）的亮度会有帮助，以便可以在白天的任何时间和夜里进行调整。或者，对于一个生产系统，您可能希望确保明亮的光照条件不发生变化。 确定相对强度的一种办法是测量两个附加光检测器的不同输出。其差异将被转换为以地为基准的单端电压信号。 图 1
标签专题 · 共 4 篇文章
# 仪表放大器
关于「仪表放大器」的技术文章、设计资料与工程师讨论，持续更新。
4
篇文章
13
人关注
227
次浏览
信号链秘籍丨一文读懂仪器系统中的精密信号链设计与器件选型指南
在精密仪器系统中，信号链的设计直接决定了测量精度与系统可靠性。从放大器的工艺选择到电压基准的稳定性，从电流采样的共模处理到功率驱动的输出能力，每一个环节都需要在精度、速度、功耗和成本之间取得平衡。本文基于ADI在精密信号链领域的技术积累，系统梳理仪器系统中信号链设计的关键要点与器件选型策略。 放大器工艺分类与选型逻辑 放大器的核心特性在很大程度上由其制造工艺决定。理解不同工艺的本质差异，是正确选型
告别环路响应慢！低延迟信号链设计方案来了
简介 电源等闭环系统采用具有控制逻辑的反馈环路。控制算法可以使用模拟或数字电路来实现。模拟控制环路使用固定的电路硬件，因此能够优化特定负载的控制反馈。相比之下，数字控制环路可以针对各种负载进行优化。此外，由于数字控制环路不容易受到无源元件容差的影响，因此数字控制环路可提供更高的精度。 本文讨论了一种低延迟控制电路，该电路使用模数转换器 (ADC) 和数模转换器 (DAC) 来实现数字控制环路。文中
右腿驱动电路原理？心电采集必备，有仿真文件！

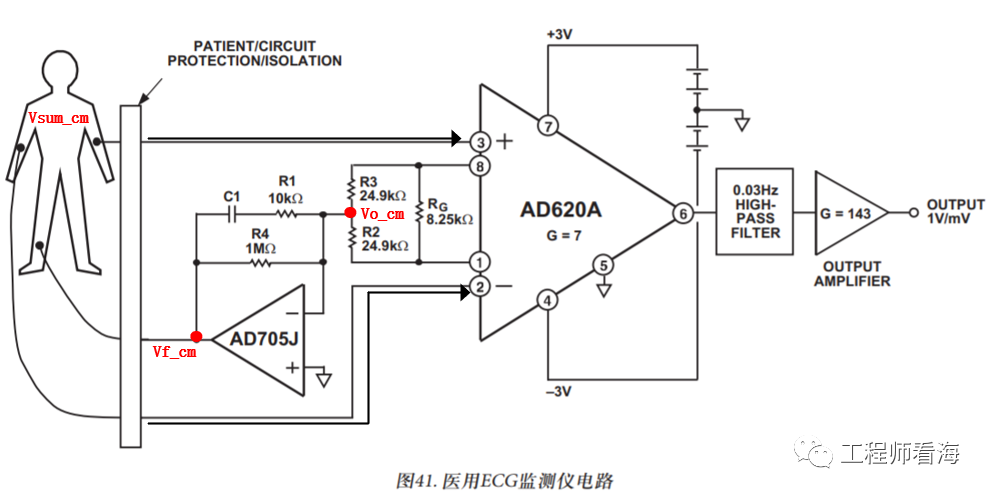

下图是典型的心电放大电路，AD620是3运放仪表放大器，AD705J构成右腿驱动电路，右腿驱动电路的主要作用是提高共模抑制比，减少50Hz或60Hz的工频干扰。 那么右腿驱动电路的原理是怎样的呢？ 右腿驱动电路可以简化为下面框图，Vi_cm是输入的共模电压，Vf_cm是反馈回来的电压，Vsum_cm是输入和反馈求和后的电压，Vo_cm是输出的电压，前置仪表放大器对于共模信号而言放大倍数A=1，右
