以SiC赋能大功率电源：晶丰明源推出BP83323单级高PF恒压电源解决方案

大功率电源适配器的应用场景正不断拓宽，从数据中心供电、工业设备驱动到便捷式快充设备，市场对其高效率、高可靠性及小型化需求持续攀升，设计者们也随之对大功率电源的性能提出了更高要求：在功率因数和效率上寻求突破的同时，实现更低的待机功耗，更优的EMI性能以及更简单的系统结构。

晶丰明源推出新一代单级高PF恒压控制器BP83323，该产品以第三代碳化硅（SiC）器件集成为核心，采用单级APFC + 反激恒压输出的创新拓扑架构，支持全电压（90-264Vac）输入，可实现高达150W的输出功率，为高性能AC/DC电源设计提供了具备竞争力的解决方案。BP83323采用晶丰明源自研的ESOP10封装，具备良好的散热性能，可确保产品在高功率密度环境下长期稳定运行。

图1.BP83323芯片封装图

精简拓扑结构，方案效能跃升

BP83323采用单级APFC+反激恒压输出架构，芯片内部高度集成800V SiC功率MOSFET、功率因数（PF）控制核心、原边反馈电路和高压启动模块，从系统底层实现高功率因数与稳定电压输出。

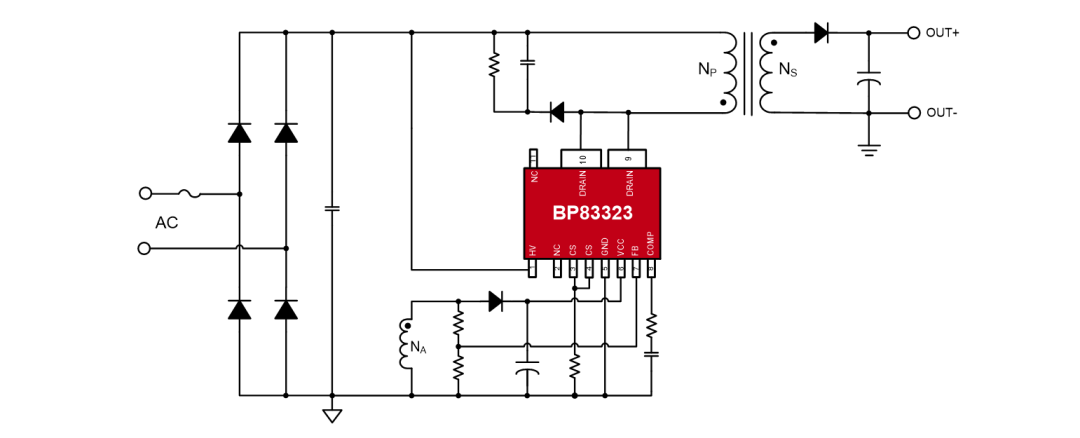

图2.BP83323方案应用框图

相较于传统的“两级PFC+反激”拓扑结构，这一单级结构设计直接省去独立的PFC前级电路与外部光耦反馈模块，带来三大直接优势：

• BOM精简：大幅减少外围元器件数量，有效降低系统成本；

• PCB布局紧凑：为高密度小型化电源设计释放更多空间，适配多样应用场景；

• 运行稳定与可靠性增强：采用原边反馈（PSR）架构，省去光耦辅助器件，简化外围电路的同时，实现高精度恒压输出，提升长期运行的稳定性与可靠性。

目标应用领域

• 电源适配器

• 多口大功率快充电源

• 工业辅助电源

• LED恒压驱动电源

SiC技术深度加持，高效率成为标配

卓越的SiC高温Rds(on)稳定性

SiC材料的宽禁带特性，赋予器件出色的高温导通内阻稳定性。从以下测试曲线可以看出，相较于传统硅基MOSFET，BP83323内部集成的SiC MOSFET在不同温度条件下仍能保持较为稳定的Rdson 特性，即使在高温环境下，其Rdson变化仍较小，有利于保证系统在宽温度范围内稳定运行。

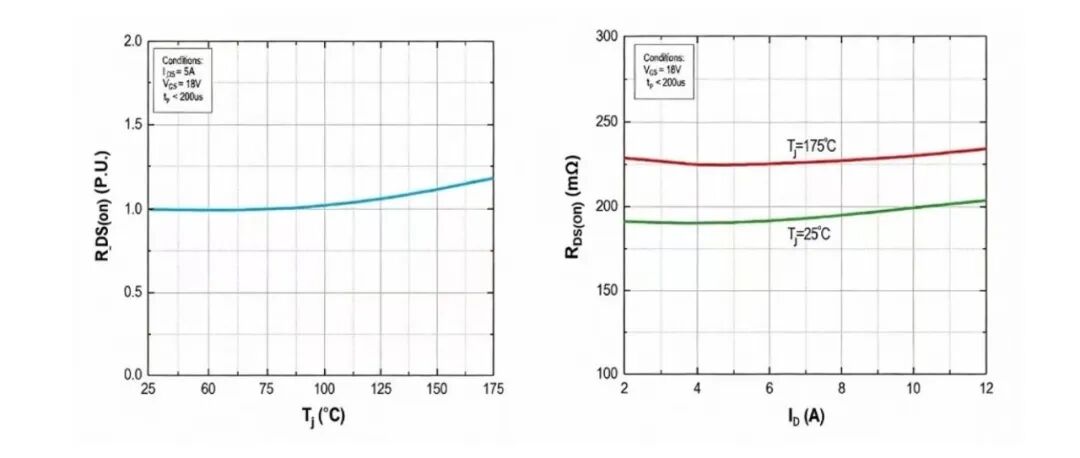

图3.SiC高温Rds(on)曲线

采用18V驱动优化设计，充分释放SiC潜能

针对SiC器件的驱动特性，BP83323采用18V优化栅极驱动电压设计。从以下曲线显示，随着Vgs的提升，SiC器件的Rdson呈明显下降趋势。当驱动电压提升至18V时，器件已进入最佳导通状态。因此BP83323采用18V作为驱动电压，在降低导通损耗的同时兼顾了系统的可靠性，使SiC器件性能得到充分发挥。

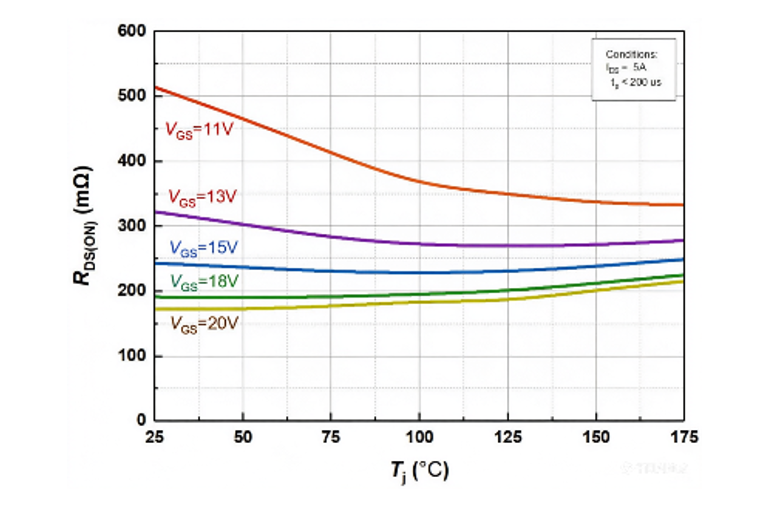

图4.不同驱动电压下的导通电阻

实测效率表现：突破95%能效水平

效率是衡量电源方案性能的关键指标。依托内部集成的800V SiC MOSFET与先进的拓扑控制，BP83323的效率表现非常亮眼。

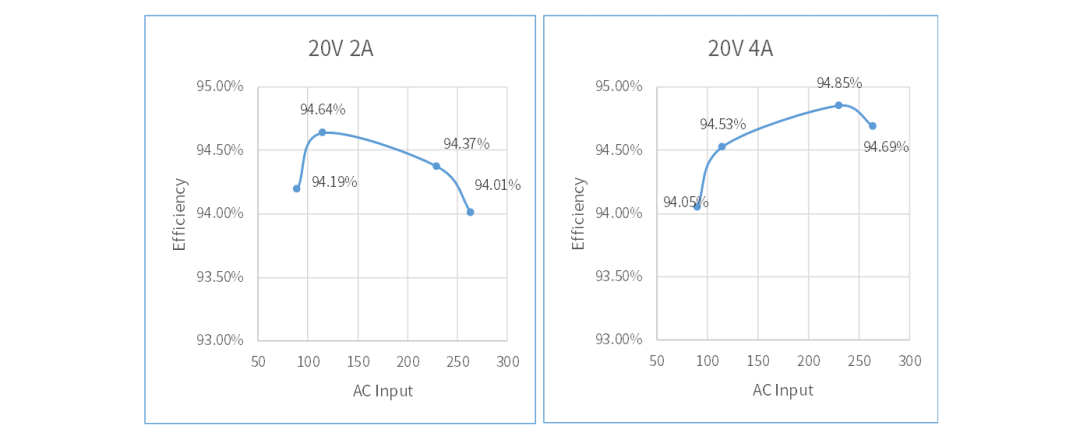

图5.80W效率测试

在80W级别测试下，全电压输入范围内，系统效率稳定在94%以上区间；在150W级别测试下，系统峰值效率突破95%，这一数据表现已超越众多传统两级架构方案的整体效率水平。

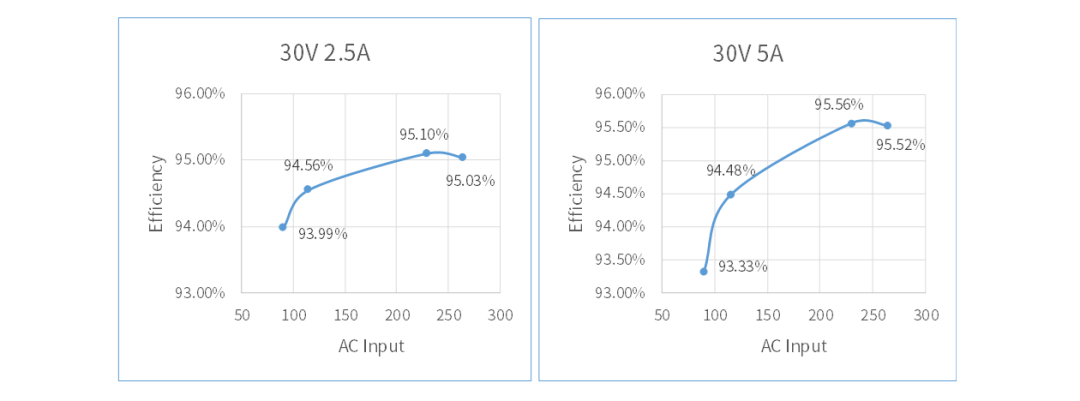

图6.150W效率测试

不仅如此，BP83323内置频率折返控制技术，可以在轻载和全载条件下保持高效率。系统在重载时工作于临界导通模式（BCM），而在轻载时自动切换至断续导通模式（DCM）并降低开关频率，从而在轻负载下提升整体能效表现。

原边反馈与高PF控制，共筑高品质输入性能

BP83323内置增强型功率因数校正算法，配合BCM/DCM固定导通时间策略，使得输入电流波形能有效接近正弦波。这使得方案在不同电压输入条件下，均能呈现高PF值与低THDi的优良特性，轻松满足IEC 61000-3-2及GB 17625.1谐波标准。此外，该控制方式对优化系统EMI性能具有积极作用，有效降低了后期EMI整改的复杂度。

全面保护功能，构筑安全可靠的系统保障

在系统可靠性方面，BP83323提供例如一套全面且完整的保护功能。芯片内置输出短路保护、输出过压保护、过载保护、输入欠压保护、VCC欠/过压保护及过温保护等。这种覆盖多种异常工况的保护体系，不仅提升了产品的长期稳定性，也为整机安全性提供了强有力的硬件保障。

低待机功耗与静音运行，优化用户体验

在终端产品中，待机表现同样是用户关注的重要指标。BP83323 在轻载甚至无负载状态下，系统待机能耗可低至<150mW。同时，通过优化功率控制环路，芯片有效抑制了开关噪声与音频噪声，使产品整体运行更安静、更舒适。这种“高效率 + 静音 + 低待机功耗”的组合正是未来高效电源产品的竞争优势之一。

BP83323作为一款高度集成、具备高功率因数与低待机功耗的SiC单级恒压控制器，通过“单级PFC架构”与“集成SiC”的双重创新，为AC/DC电源设计开辟了一条更简洁、更高效、更可靠的电源架构路线。它不仅以显著的效率提升与BOM精简助力客户构建差异化竞争优势，更精准契合了电源工程师对下一代高性能、高可靠性电源方案的核心诉求。
