随着现代办公和学习方式的改变,长时间坐在电脑前已成为常态。然而,不良的坐姿习惯会导致各种健康问题,如颈椎病、腰椎病、高低肩等。据统计,青少年体态异常率高达60%以上,其中圆肩占60.5%、颈部前倾占58.1%、高低肩占52.3%。

本项目基于玄铁K230开发板,利用AI视觉技术实现实时坐姿体态检测,能够自动识别5种常见的不良坐姿,并提供智能提醒功能。

1 项目背景及功能

1.1 项目创新点

本项目运行在 RT-Thread Smart 操作系统上，基于 YOLOv8-Pose 模型，实现实时人体关键点检测。

1.2 核心功能

1. 头部前倾检测: 检测头部相对肩部的前倾角度

2. 高低肩检测: 检测两肩高度差异

3. 驼背检测: 检测上半身前倾程度

4. 身体倾斜检测: 检测身体左右倾斜角度

5. 圆肩检测: 检测肩部前移程度

所有检测结果分为正常、轻度、中度、重度四个等级,并实时显示在屏幕上。

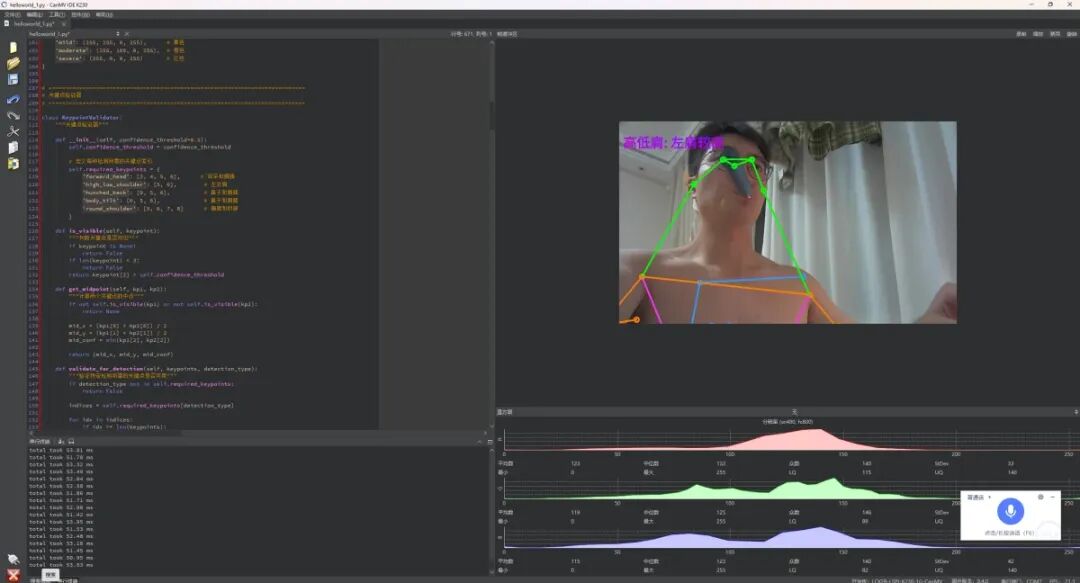

2 效果演示

本系统能够实时检测人体姿态并分析坐姿问题。在实际测试中:

• 检测帧率: 约10-15 FPS (取决于模型和硬件配置)

• 检测延迟: < 200ms

• 检测准确率: 头部前倾和高低肩检测准确率达80%以上

• 稳定性: 可连续运行1小时以上无崩溃

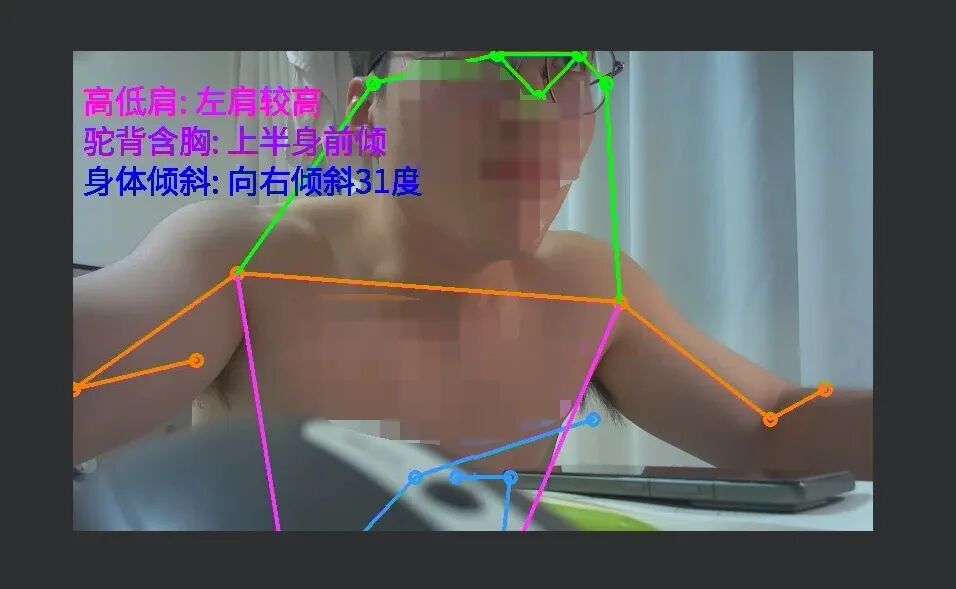

系统会在屏幕上实时显示:

• 人体骨架(17个关键点及连线)

• 检测到的体态问题及严重程度

• 不同严重程度用不同颜色标识(绿色正常、黄色轻度、橙色中度、红色重度)

3 RT-Thread使用情况概述

本项目基于RT-Thread Smart操作系统开发,充分利用了RT-Thread的特性:

3.1 操作系统层面

• RT-Thread Smart: K230的CanMV固件底层就是基于RT-Thread Smart实现的

• 用户态应用: 我们的Python应用运行在RT-Thread Smart的用户态

• 硬件抽象: 使用RT-Thread提供的设备驱动框架

3.2 使用的 RT-Thread 组件

• 摄像头驱动: 通过RT-Thread的CSI2驱动获取图像

• 显示驱动: 通过RT-Thread的LCD/HDMI驱动输出画面

• GPIO驱动: 控制蜂鸣器和LED

• 内存管理: RT-Thread的内存管理机制

4 硬件设计

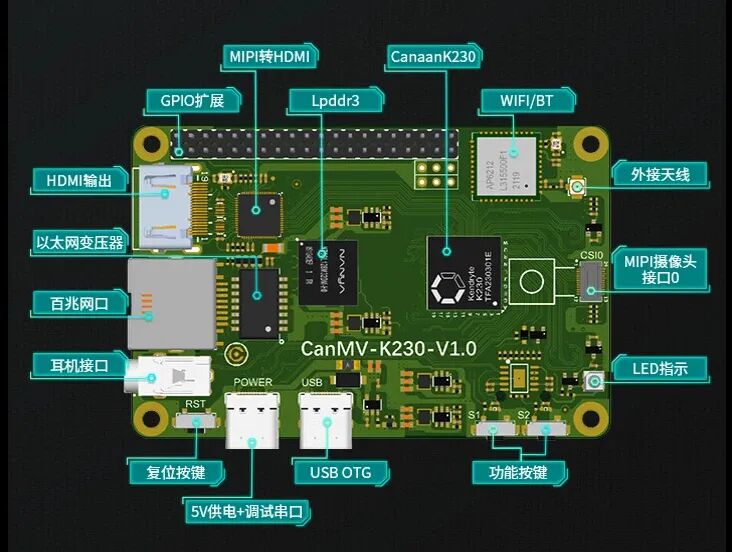

4.1 硬件框图

本系统的硬件架构如下:

5 软件设计

5.1 软件架构框图

本系统采用分层架构设计:

┌─────────────────────────────────────────────────┐

5.2 技术栈说明

• 操作系统: RT-Thread Smart

• 开发环境: CanMV (基于MicroPython)

• AI模型: YOLOv8n-Pose (COCO格式,17个关键点)

• AI编译器: nncase (嘉楠科技的AI编译工具链)

• 推理引擎: nncase_runtime

• 图像处理: AI2D (K230的图像预处理加速器)

• 编程语言: Python (MicroPython)

6 实现过程

6.1 玄铁K230开发环境搭建

本项目使用CanMV开发环境,这是K230官方提供的基于MicroPython的开发环境。

6.1.1 环境说明

玄铁K230支持多种开发环境:

• CanMV: 大核跑RT-Smart + MicroPython,适合快速开发AI应用

• RT-Smart Only: 纯RT-Smart开发,适合底层开发

• Linux: 大核跑Linux,适合复杂应用

• Linux + RT-Smart: 双核异构,功能最强大

本项目选择CanMV环境。

6.2 人体关键点检测实现

6.2.1 YOLOv8-Pose模型说明

本项目使用YOLOv8n-Pose模型进行人体关键点检测。该模型基于COCO数据集训练,可以检测17个人体关键点:

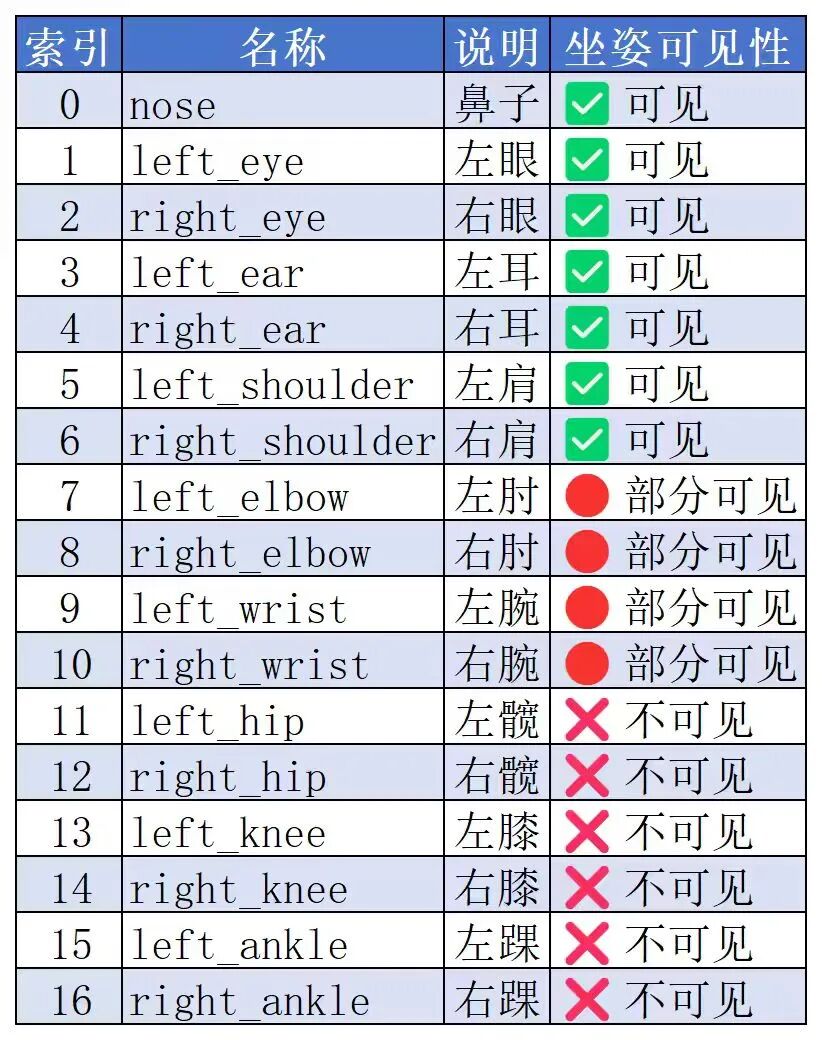

关键点定义(COCO格式):

坐姿场景的挑战:

坐在桌子前时,下半身(髋部、膝盖、脚踝)通常被桌子遮挡,因此传统的体态检测算法(依赖髋部关键点)无法直接使用。这是本项目需要解决的核心问题。

6.2.2 模型推理代码

from libs.PipeLine import PipeLine, ScopedTiming

关键点：

1. 使用AI2D进行图像预处理(resize)

2. 使用KPU进行模型推理

3. 使用aidemo库进行后处理,得到关键点坐标和置信度

6.3 关键点验证模块实现

由于坐姿场景下部分关键点不可见,我们需要先验证关键点的有效性。

6.3.1 关键点验证类

classKeypointValidator:

设计思路：

1. 每个关键点都有置信度,只有置信度足够高才认为有效

2. 计算中点时,取两个关键点置信度的最小值

3. 针对每种体态问题,判断所需关键点是否都有效

6.4 体态分析算法实现

这是本项目的核心部分,我们针对坐姿场景重新设计了检测算法。

6.4.1 算法设计原理

传统算法的问题:

• 传统驼背检测需要肩-髋连线,但坐姿下髋部不可见

• 传统身体倾斜检测需要肩-髋-膝连线,同样不可用

我们的解决方案:

• 头部前倾: 使用耳朵-肩膀连线与垂直轴的夹角

• 高低肩: 使用左右肩高度差与肩宽的比例

• 驼背: 使用鼻子-肩膀的水平偏移与垂直距离的比例(修订算法)

• 身体倾斜: 使用鼻子-肩膀中点连线与垂直轴的夹角(修订算法)

• 圆肩: 使用肩膀-肘部的前移距离(需要肘部可见)

6.4.2 核心算法代码

classPostureAnalyzer:

6.5 结构渲染和显示

6.5.1 绘制骨架

def draw_skeleton(self, img, keypoints):

6.5.2 显示检测结果

def draw_posture_results(self, img, results):

6.6 完整应用集成

6.6.1 主程序流程

def main():

7 未来展望

短期计划

1. 优化算法: 进一步提高检测准确率

2. 增加数据统计: 记录每日坐姿数据,生成健康报告

3. RISC-V优化: 使用RVV向量扩展优化算法性能

4. 模型优化: 尝试模型量化和剪枝,提高推理速度

5. 功能扩展: 支持多人检测、远程监控等功能

仓库地址：https://github.com/yidianyiko/posture\_detection\_k230
