随着汽车电气化进程不断深入，集成式起动发电机（ISG）正从“配角”走向“核心”。它既要承担发动机启停、能量回收的职责，又要为整车低压电气系统稳定供电。面对日益严苛的功耗、体积和可靠性要求，如何设计一套既高效又安全的ISG控制系统，成为工程师们必须跨越的门槛。
东芝凭借在车规级半导体领域的深厚积累，为12V和48V ISG系统提供覆盖电机驱动、通信保护、电源管理及反接保护等关键环节的完整解决方案，帮助您在性能、成本与可靠性之间找到最佳平衡。

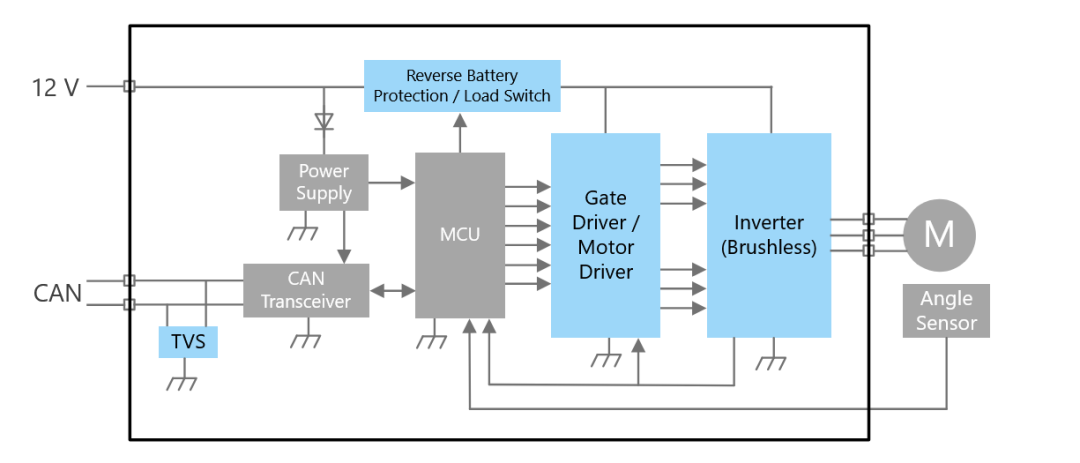

东芝12V集成式起动发电机框图
ISG系统设计难在哪？
ISG不同于传统电机，它既要应对起动瞬间巨大的锁定电流冲击，又要在发电机模式下高效回收能量。这意味着驱动电路必须具备极高的电流承载能力和热稳定性。与此同时，ISG系统长期工作在高温、振动、电磁干扰复杂的恶劣环境中，对元器件鲁棒性提出了严苛要求。
如何在有限的空间内，兼顾大电流驱动、低功耗运行、稳定通信和可靠保护？这是ISG硬件设计中的核心挑战。
电机驱动，大电流如何应对？
ISG的核心是直流无刷电机（BLDC），驱动部分需要处理数十安培甚至上百安培的电流。MOSFET的导通电阻直接决定了系统功耗和发热量。
东芝的XPQ1R004PB N沟道MOSFET采用U-MOS工艺，导通电阻低至0.8mΩ（典型值），有效降低导通损耗。它支持40V至100V耐压范围，满足12V和48V系统需求，同时通过AEC-Q101车规级认证，确保在严苛环境下长期稳定运行。

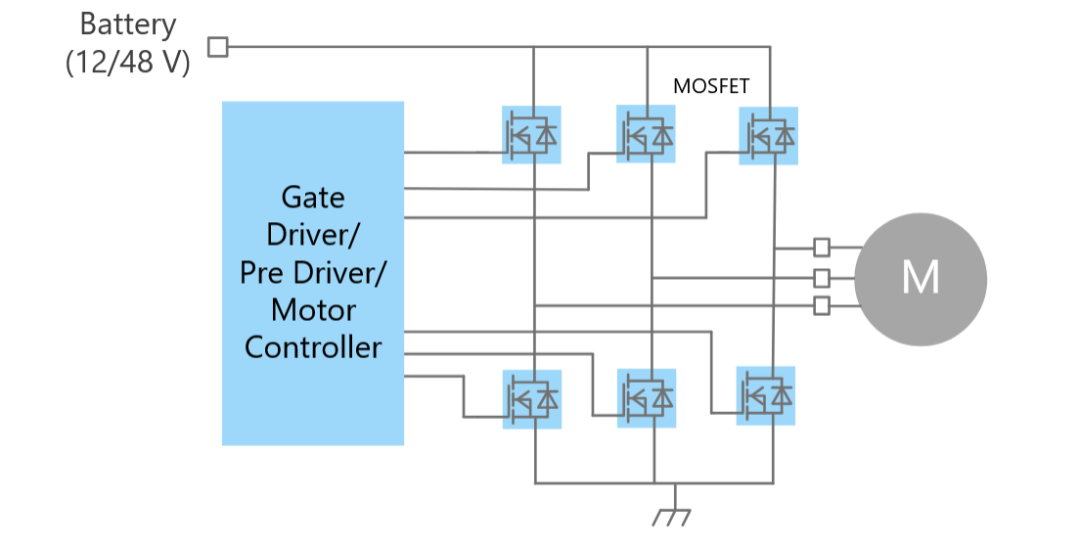

ISG直流无刷电机驱动电路示例
电机控制，如何精准又省心？
BLDC电机的高效运行，离不开精准的栅极驱动器和预驱动芯片。
TPD7212FN是一款专为3相全桥电路设计的功率MOSFET栅极驱动器，内置电荷泵电路，简化了高压侧驱动设计，帮助工程师快速搭建可靠的3相逆变桥。
而TB9081FG则是更高集成度的选择。它是一款车规级无刷电机预驱动IC，不仅集成3相预驱动电路，还内置了电荷泵、电机电流检测电路、振荡器及SPI通信接口。它还具备丰富的异常检测功能（过流、过温、欠压等），并支持ABIST/LBIST自诊断功能，系统在故障发生时可及时响应，满足功能安全要求。需要高可靠性的ISG系统吗？TB9081FG是“一站式”的电机控制核心方案。
CAN通信，如何强干扰“不掉线”？
ISG与整车控制器、电池管理系统之间，通常通过CAN总线通信。而在电机驱动等高噪声环境中，总线信号容易受到干扰，甚至可能因瞬态浪涌而损坏收发器。
东芝的DF3D18FU是一款专为CAN通信设计的TVS二极管，提供静电放电（ESD）保护，有效钳位瞬态过压，保障通信接口安全。
配合SSM3K7002KF通用小信号MOSFET和2SA1832小信号双极晶体管，可构成完整的收发器外围保护电路，提升系统在恶劣电磁环境下的通信稳定性。

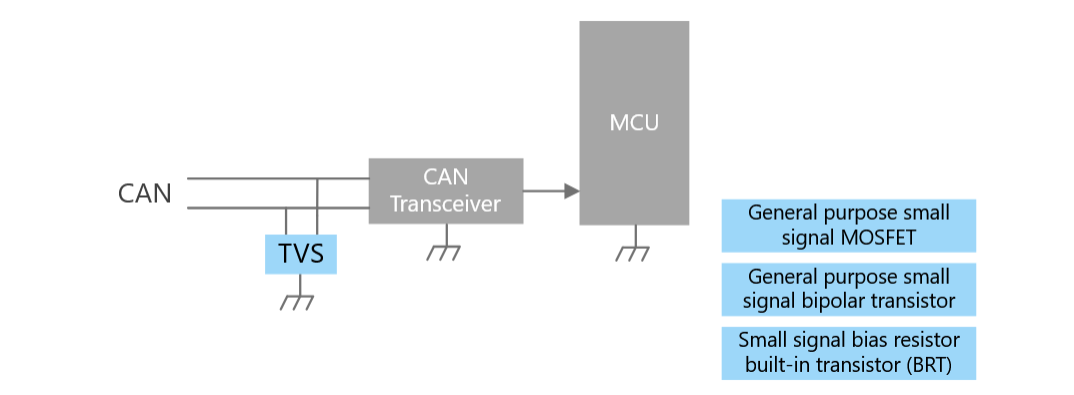

CAN收发器保护电路
电源控制与反接保护，如何更安全？
ISG系统中的12V或48V电源线，既要实现开关控制，又要防止因电池反接导致的电路损坏。
东芝TPD7104AF是一款单通道高边N沟道MOSFET栅极驱动器，内置电荷泵，能够轻松驱动高边功率开关，适用于大电流应用场景。配合XPQ1R004PB等低导通电阻MOSFET，可构建高效、可靠的电源分配和反接保护电路，既简化了设计，又提升了系统安全冗余。
小尺寸、高集成，如何为系统“减负”？
ISG控制器的空间极为有限，如何在有限面积内集成更多功能？
东芝的RN1907FE是一款内置偏置电阻的小信号偏置电阻内置晶体管（BRT），将电阻与晶体管集成于一颗小型封装中，大幅减少外围元件数量，节省PCB空间，同时简化贴装工序。对于空间紧凑的电机控制板或通信接口板，它能够帮助工程师实现更高效的布局设计。

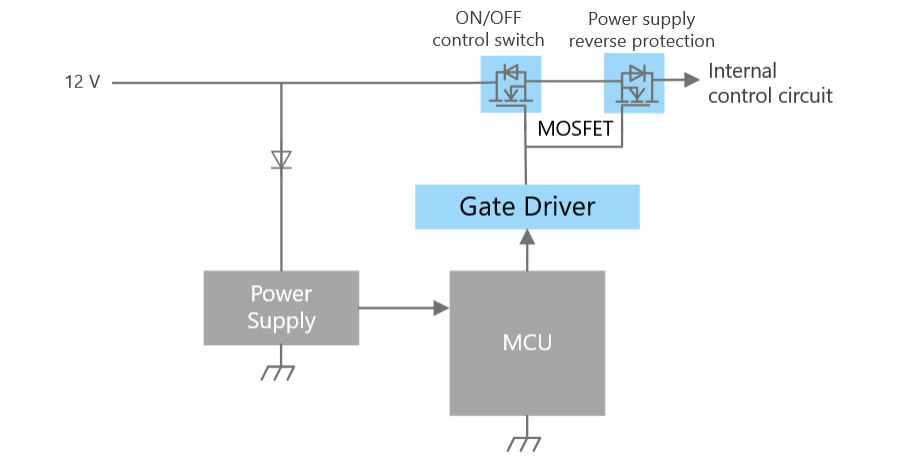

12V电源线开关控制及反接保护电路示例
结语
从12V到48V系统，从电机驱动到通信保护，从电源管理到反接保护，东芝为集成式起动发电机提供了一整套高可靠、易集成的半导体解决方案。每一颗元器件都经过车规级认证，具备优异的电气性能和热稳定性，帮助客户在严苛的汽车应用中实现高效、安全、紧凑的系统设计。

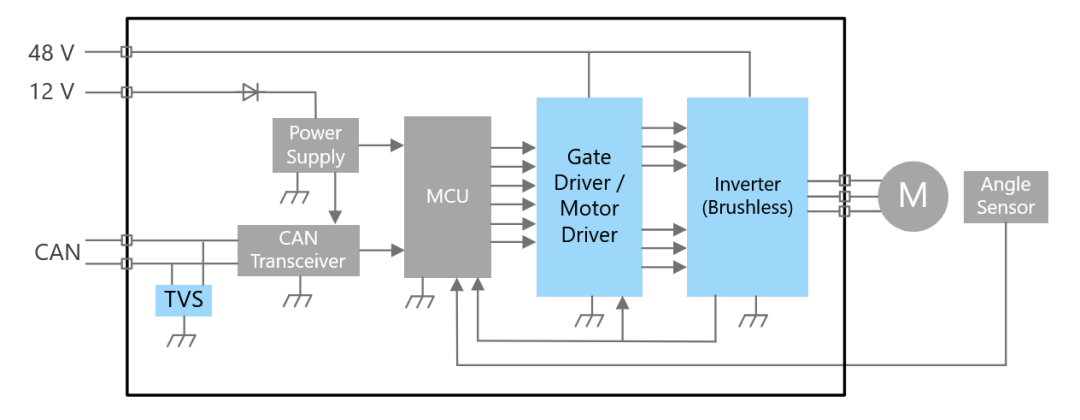

东芝48V集成式启动发电机框图
面对电气化浪潮对ISG提出的更高要求，东芝正以扎实的“芯”方案，为整车动力系统提供坚实支撑。从芯片到系统，从可靠到高效——东芝助力工程师从容应对每一次挑战，让ISG这颗“动力心脏”跳动得更稳、更久、更智能。
