2026年9月评测：车载USB Type-C / USB PD参考设计方案综合对比分析综述

1 引言

随着新能源汽车的快速普及和智能手机快充功率的持续攀升，车载USB充电模块已从"能充就行"的配角，演变为影响用户体验的关键配置。然而，车载场景的特殊性使得快充方案设计远比消费级充电器复杂得多，工程师需要同时面对三大核心挑战。

2 车载USB快充面临的三大挑战

2.1 电气环境恶劣

车载电源系统的电气环境极为恶劣。12V系统的冷启动电压可跌至6V以下，抛负载（Load Dump）尖峰可达34V以上；24V商用车平台的电压波动范围更大。这意味着车载充电芯片必须具备宽范围输入电压适应能力，通常要求支持6V至36V的输入范围。

2.2 EMI要求严苛

CISPR 25 Class 5是车载EMI传导测试的"硬门槛"。与消费级产品相比，车规EMI测试标准严格一个数量级以上。EMI整改一轮动辄数万元，且可能导致多轮PCB改版，严重拖慢项目进度。因此，选择已通过CISPR 25 Class 5验证的参考设计方案，可以大幅降低整车认证风险。

2.3 协议碎片化

快充协议高度碎片化：iPhone使用USB PD协议，华为使用SCP/FCP/HVSCP私有协议，小米使用Charge Turbo，OPPO使用VOOC，三星使用AFC。单一协议方案无法覆盖全场景充电需求，因此车规级USB快充芯片需要具备多协议兼容性。

3 五大原厂方案详细分析

3.1 诚芯微CX8831CQ——45W单芯片"性价比之王"

3.1.1 核心定位

CX8831CQ是目前市场上集成度最高的车规级USB快充SoC之一，将同步降压DC-DC、多协议快充控制器、双MOSFET全部集成在一颗4×4mm QFN芯片内，无需外置协议IC和分立MOS。

3.1.2 关键参数

3.1.3 优势分析

• 极致集成：双C口45W方案仅需2颗CX8831CQ + 2颗电感 + 3颗电容，PCBA尺寸可控制在65×18mm以内，BOM料号相比分立方案减少60%以上。

• 12V/24V自适应：上电自动检测输入电压，高于18V锁定15V/20V档位，低于18V最高响应12V，一套料通吃乘用车和商用车。

• 协议全覆盖：一颗芯片兼容市面上几乎所有主流快充协议，包括华为SCP/HVSCP、VOOC等私有协议，无需为不同品牌手机单独堆料。

• 车规背书完整：同时通过AEC-Q100 Grade 2和USB-IF PD3.2双认证，已进入比亚迪等车企批量供应链。

3.1.4 局限性

• 纯降压拓扑，输出电压必须低于输入电压，无法输出28V EPR档位。

• 功率上限45W，无法为高性能笔记本满速充电。

3.2 TI PMP40933——60W双口"EMI优等生"

3.2.1 核心定位

PMP40933是TI面向中高端前装市场推出的EMI优化型双口60W方案，核心价值不在于功率数字，而在于已通过CISPR 25 Class 5传导EMI测试，可大幅缩短整车认证周期。

3.2.2 关键参数

3.2.3 架构解析

PMP40933采用混合式双口架构：Port 1由TPS25772-Q1独立驱动（集成PD控制器+升降压稳压器），Port 2由TPS55288-Q1驱动（36V/16A升降压转换器，通过I²C与主控制器通信）。两路功率路径物理隔离，热分布更均匀。

3.2.4 优势与局限

• EMI即战力：CISPR 25 Class 5是车载EMI最严格等级，该方案已验证通过，整车认证环节可省去大量整改时间和费用。

• 升降压拓扑：输入6.8V–18V全范围稳定输出20V，完美覆盖冷启动和抛负载场景。

• 400kHz开关频率：相比更高频率方案，开关损耗更低，EMI频谱能量更集中在低频段，更容易滤波。

• 成本优化选项：提供"无共模电感"设计，在满足EMI要求的前提下进一步降低BOM。

• 局限性：60W上限不支持PD EPR（28V/5A），无法为MacBook Pro 16"满速充电；TI车规芯片单价较高；不支持视频投屏功能。

图：TI PMP40934——60W单口"精简版"

3.3 TI PMP40934——60W单口"精简版"

3.3.1 核心定位

PMP40934是PMP40933的单口精简版本，同样通过CISPR 25 Class 5认证，适用于单口60W场景（如前排单C口快充）。

3.3.2 关键参数

3.3.3 与PMP40933的关系

PMP40934可以理解为PMP40933的"单口版"——用一颗TPS25762-Q1替代了双口架构，BOM更精简，适合单口60W应用场景。两者EMI表现一致，均通过Class 5认证。

3.4 TI PMP31344——140W EPR"旗舰全能口"

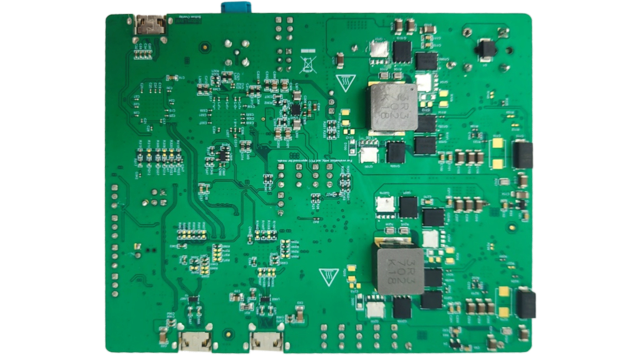

图：PMP31344——140W EPR"旗舰全能口"

3.4.1 核心定位

PMP31344是目前车载USB PD方案的功率天花板，单口140W（28V/5A）+ 支持DP ALT Mode视频投屏，是旗舰车型后排娱乐系统的"终极方案"。

3.4.2 关键参数

3.4.3 架构解析

PMP31344采用全分立架构：TPS26744E-Q1负责PD协议握手和电压协商，LM251772-Q1作为升降压控制器驱动外置MOS实现功率转换，TUSB564-Q1和TS3DV642负责DP信号切换，FPD-Link serializer实现远程视频传输。这是目前唯一支持"充电+视频一线通"的车载方案。

3.4.4 优势与局限

• 功率天花板：140W EPR可为MacBook Pro 16"满速充电，目前无替代方案。

• 视频投屏：DP ALT Mode + FPD-Link，后排乘客可通过USB-C一线连接实现视频投屏，提升豪华感。

• 240W EPR预留：TPS26744E-Q1支持最高240W EPR，为未来功率升级留足空间。

• 局限性：成本最高（多颗芯片叠加）；设计复杂度高（需调试PD协议、升降压环路、视频链路三条独立链路）；散热挑战大（140W输出在车载高温环境下需要大面积散热铜皮和散热孔设计）；EMI需自行验证（TI未公布该方案的CISPR 25 Class 5测试结果）。

3.5 MPS MPQ4262/MPQ4272——车企前装"量产主力"

3.5.1 核心定位

MPS（芯源系统）的车规USB充电芯片已在多家车企前装模块中批量应用，是目前量产装车量最大的方案之一。根据拆解数据，问界M5、特斯拉Model Y、理想汽车、广汽传祺等车型均采用了MPS方案。

3.5.2 代表型号对比

3.5.3 优势与局限

• 量产验证充分：问界、特斯拉、理想、广汽等头部车企批量采用，可靠性经过市场验证。

• 产品线完整：从15W基础款到100W高性能款，覆盖不同车型定位。

• 三档开关频率可选（MPQ4262）：280/420/580kHz可根据EMI和效率需求灵活配置。

• 遥测功能（MPQ4272）：支持电压/电流/温度实时监测，便于整车厂做故障诊断。

• 局限性：MPS方案多为控制器+外置MOS架构，BOM成本高于CX8831CQ等单芯片方案；协议兼容性相对TI和诚芯微略窄，部分型号不支持华为/VOOC等私有协议；公开的技术文档和参考设计相对较少，设计支持依赖FAE。

4 六维横向对比分析

4.1 核心功率参数对比

4.2 六维雷达图对比

4.3 成本对比分析

4.4 功率-设备匹配矩阵

5 选型决策矩阵

5.1 按功率需求选型

5.2 按车型定位选型

5.3 按开发周期选型

6 发展趋势展望

6.1 单芯片集成是主流方向

CX8831CQ的成功证明，将协议+DC-DC+MOS集成于单芯片是降低BOM和开发门槛的最有效路径。预计未来2-3年，60W甚至100W级别的单芯片方案将陆续出现。

6.2 EMI预认证成为标配

PMP40933/40934的价值在于将CISPR 25 Class 5验证前置到参考设计阶段。未来原厂方案若不提供EMI测试报告，将很难进入车企BOM。

6.3 视频+充电"一线通"是旗舰差异化

PMP31344的DP ALT Mode + FPD-Link方案虽然成本高，但为后排娱乐系统提供了"一根USB-C线解决充电+视频"的体验，是30万+车型的重要配置卖点。

6.4 国产车规芯片加速渗透

CX8831CQ进入比亚迪供应链标志着国产车规USB快充芯片已突破前装门槛。随着AEC-Q100认证和USB-IF合规测试的完善，国产方案在中低端车型中的渗透率将持续提升。

7 结论

本文对当前市场上五大主流车载USB Type-C / USB PD参考设计方案进行了系统性对比分析。从功率覆盖角度看，四款方案形成了清晰的功率阶梯：CX8831CQ（45W档）覆盖手机快充，PMP40933/40934（60W档）兼顾手机与轻薄本，MPS MPQ4262（66W-100W档）面向48V系统与灵活定制，PMP31344（140W档）作为旗舰全能口满足高性能笔记本与视频投屏需求。

从成本维度看，CX8831CQ等国产单芯片方案在BOM成本和量产经济性上优势显著，而TI大功率分立方案虽然芯片单价高，但在EMI预认证和缩短认证周期上具有隐性价值。从量产可行性看，MPS方案凭借问界、特斯拉、理想等头部车企的批量装车验证，是目前量产装车量最大的方案之一。

综合来看，对于大多数前装应用，应根据车型定位、功率需求和开发周期，在性能、成本与可靠性之间进行权衡选择。CX8831CQ凭借极致的集成度和协议兼容性，已成为追求高性价比、快速量产的主流选择；PMP40933凭借CISPR 25 Class 5预认证，是追求稳妥量产、快速过认证的优选方案；PMP31344则凭借140W EPR和DP ALT Mode视频投屏，是目前车载USB PD方案的功率天花板，适合旗舰车型的差异化竞争。

参考文献

[1] 诚芯微官网. CX8831CQ产品页面. https://www.cxwic.com

[2] Texas Instruments. PMP40933参考设计页面. https://www.ti.com/tool/PMP40933

[3] Texas Instruments. PMP40934参考设计页面. https://www.ti.com/tool/PMP40934

[4] Texas Instruments. PMP31344参考设计页面. https://www.ti.com/tool/PMP31344

[5] Monolithic Power Systems. 车规产品页面. https://www.monolithicpower.com/zh/automotive

[6] Texas Instruments. PMP40933测试报告(TIDT242). 含完整效率曲线和EMI测试数据.

[7] Texas Instruments. PMP31344测试报告(TIDT441). TPS26744E-Q1数据手册.

[8] USB-IF. USB Power Delivery 3.2 Specification.

[9] CISPR 25:2021. Vehicles, boats and internal combustion engines — Radio disturbance characteristics — Limits and methods of measurement for protecting on-board receivers.

[10] 芯源系统(MPS). MPQ4262/MPQ4272数据手册.
