为穿越做准备？用天然黏土制作PCB印刷电路板

在GitHub看到一个有趣的项目，用天然黏土制作PCB印刷电路板，我的第一反应是这是为穿越回古代做准备吗？

下面来看看这个项目。

一、电路与模具

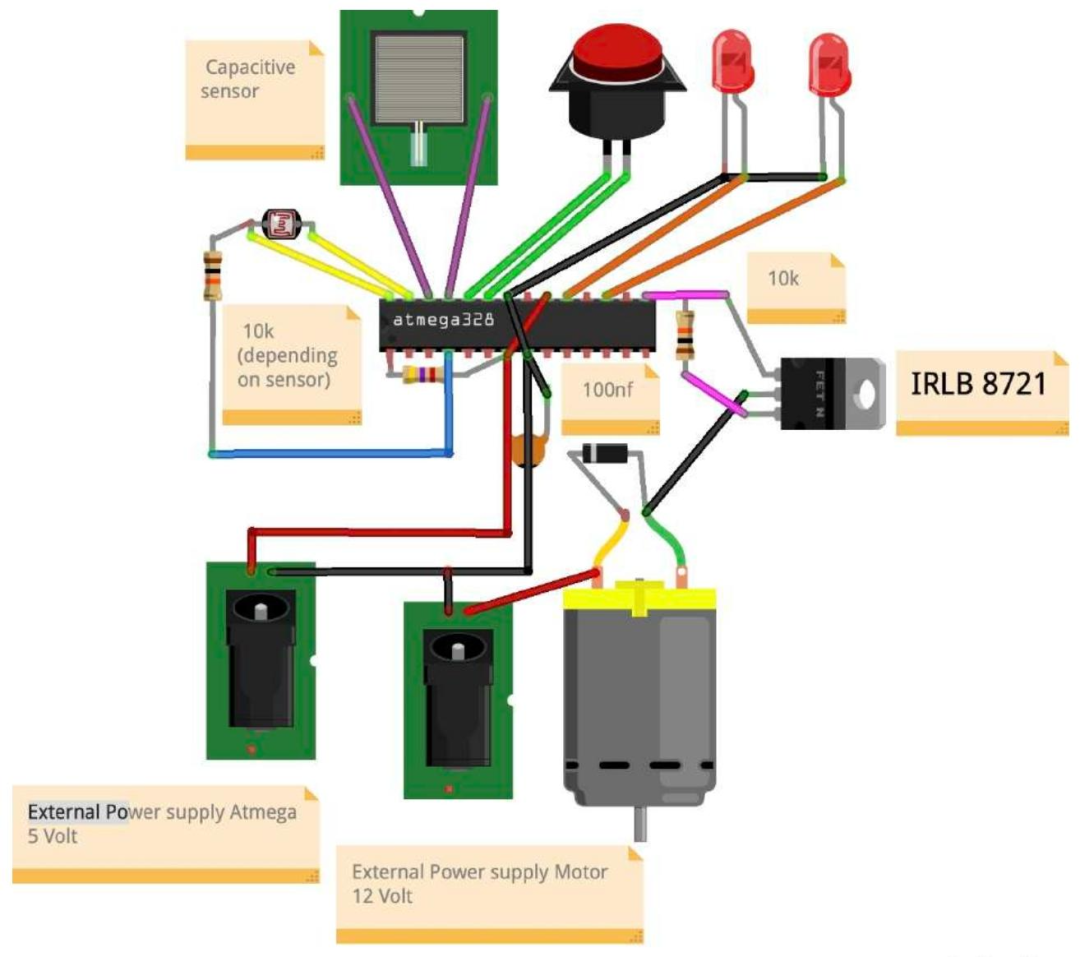

这块黏土PCB上要实现这个电路：

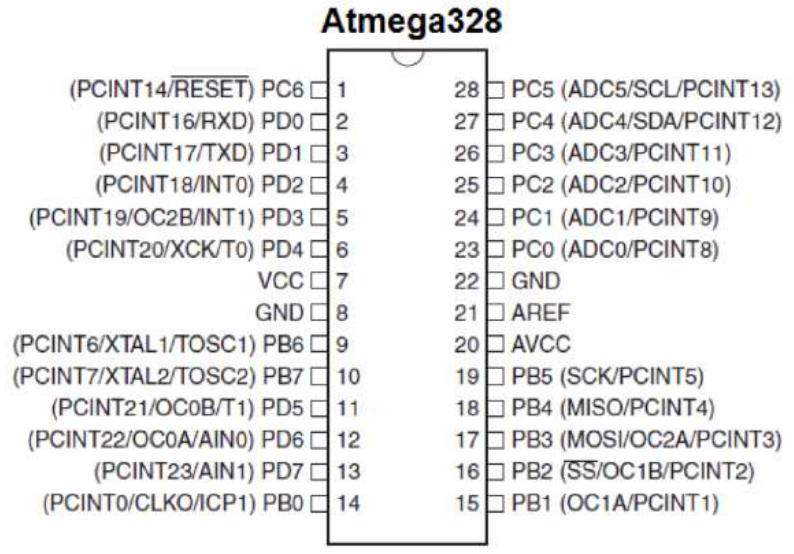

主控芯片采用Atmega328：

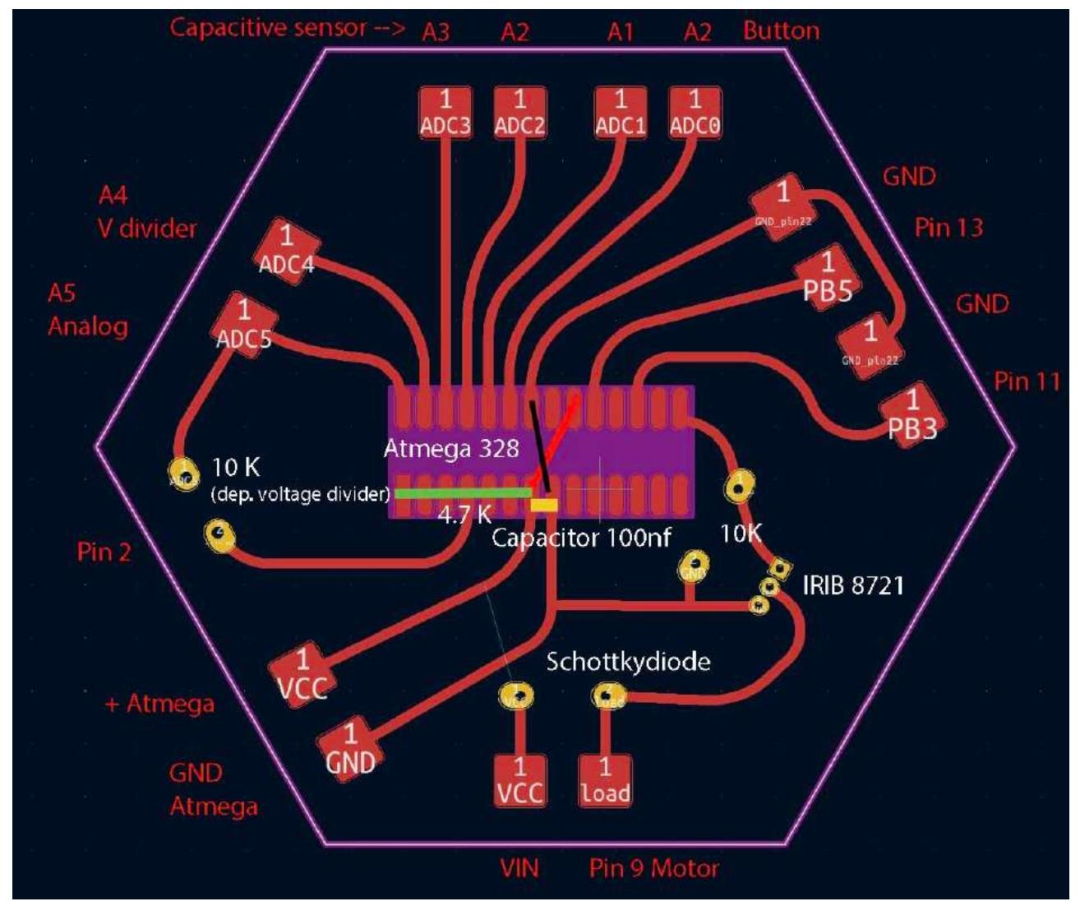

这是设计好的PCB图：

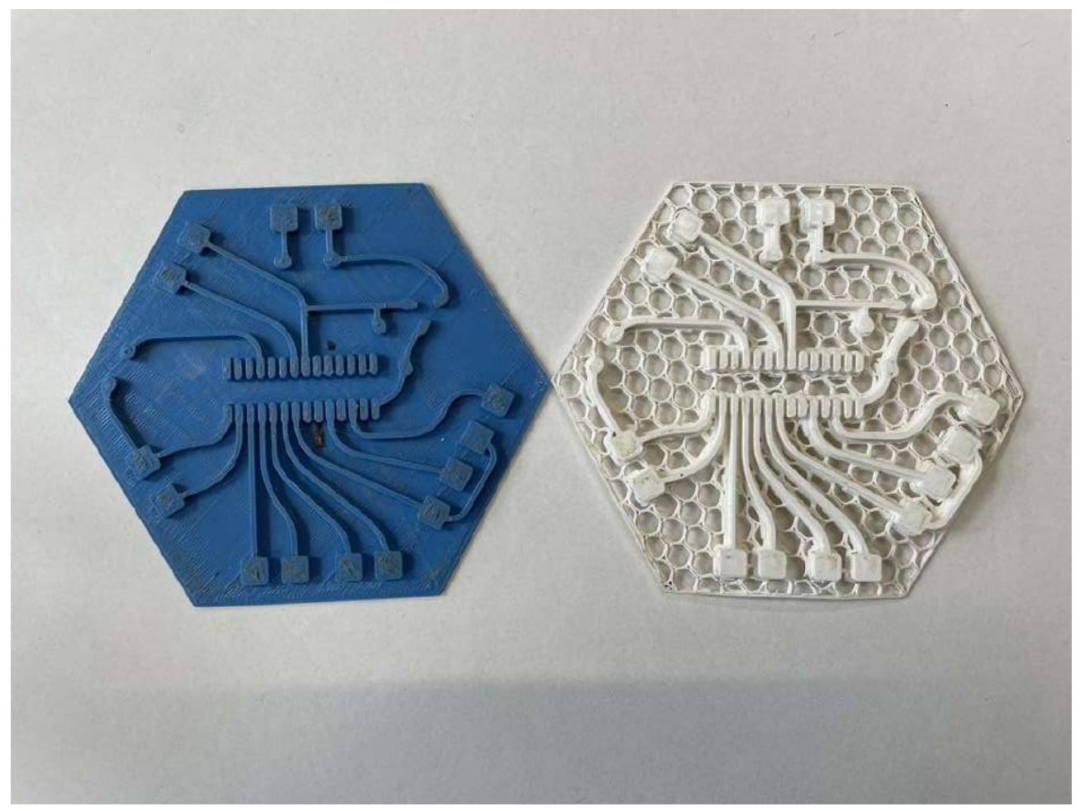

既然是“印刷”电路板，那得有个用来印刷的模具，于是就用3D打印机打印了模具：

所以如果真的穿越，可能要记得带个3D打印机。

二、取土、制板、画电路

做PCB基板需要绝缘、可持续、坚固的材料，选择陶瓷的原因之一是因为它早已用于电容、压电元件、电阻等电子元器件。

瓷泥是工业材料，主要成分为高岭土与瓷石，两者都是全球开采商品，欧洲少量开采，中、巴、南非、越南等大量开采。

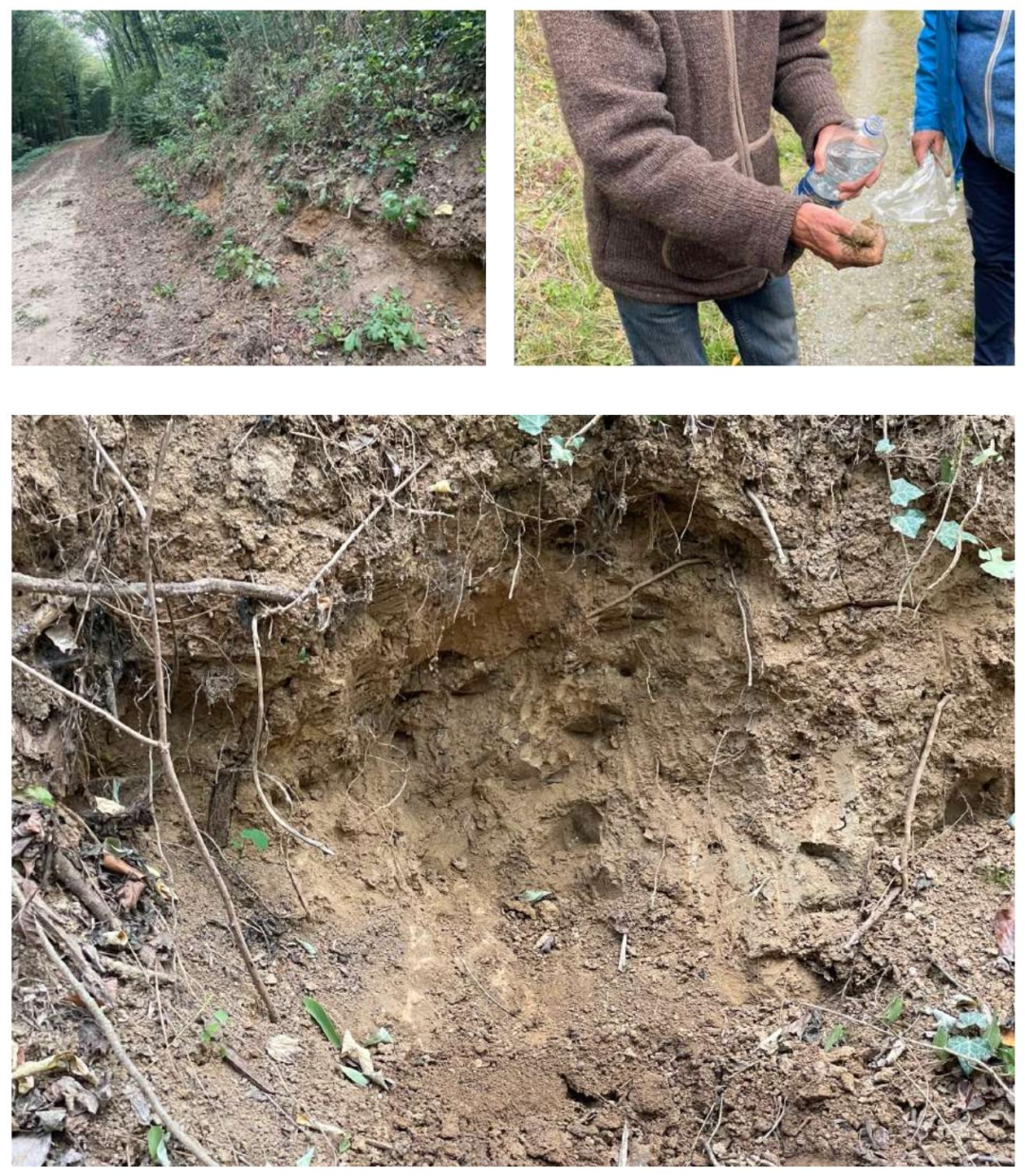

初秋清晨，空气微湿。走进森林，抓起一把土，倒一点水，用手指揉。土壤从深色变成红棕色，指尖能感觉到可塑性 —— 这就是黏土！

在初秋干燥天气取土，土质干，但不纯，含石子、植物、小虫，干燥黏土最简单的清洁方式是用滤网过滤：

最后得到细粉，按1kg粉+100ml水混合。像揉面一样揉10分钟，直到成团、无气泡、黏合紧密。

将黏土放在木条间，擀成1cm厚：

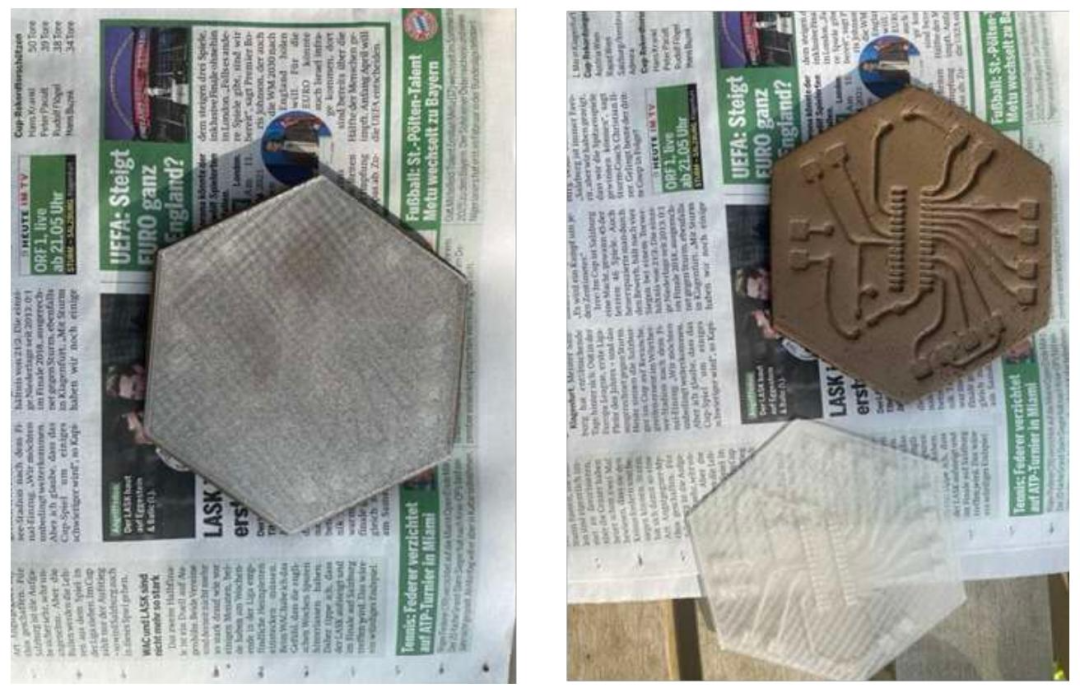

把3D打印模具印有电路的一面朝下，轻而稳地压在黏土上，直到纹路清晰。

寻找陶瓷用导电材料时，需要的是可焊接、耐约 700℃烧制、保持导电的贵金属，最后找到一款德国银漆，原料是首饰厂回收银粉。

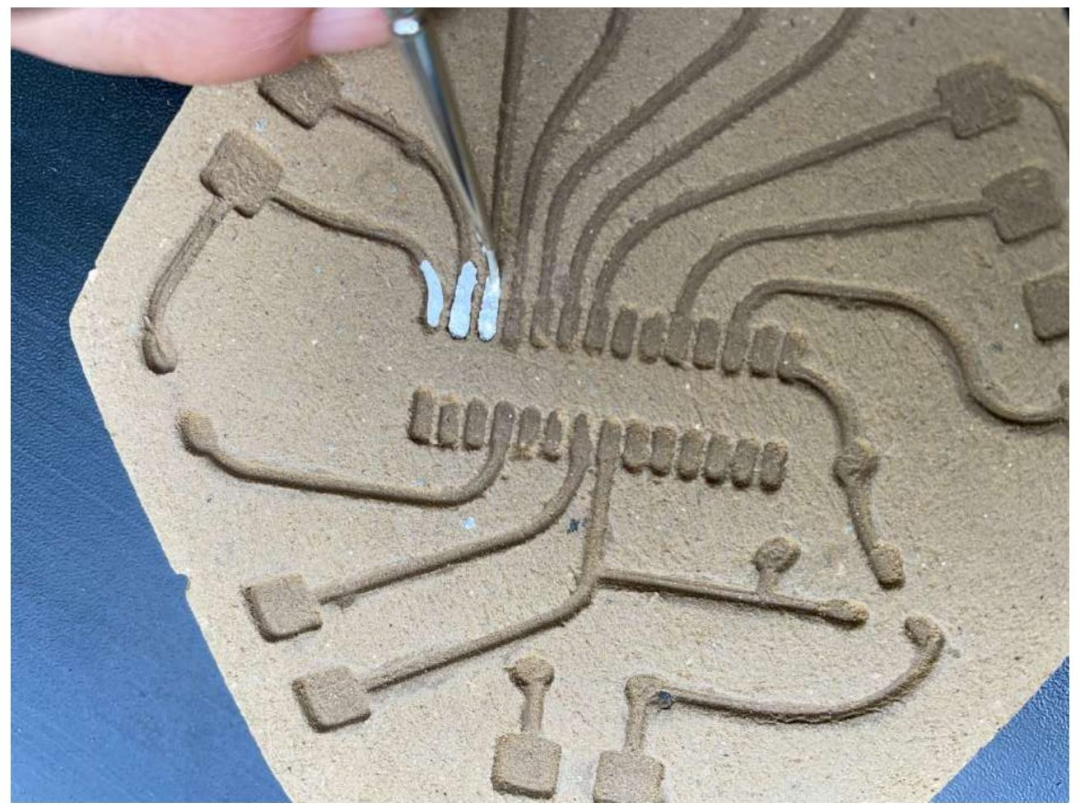

手绘电路走线：

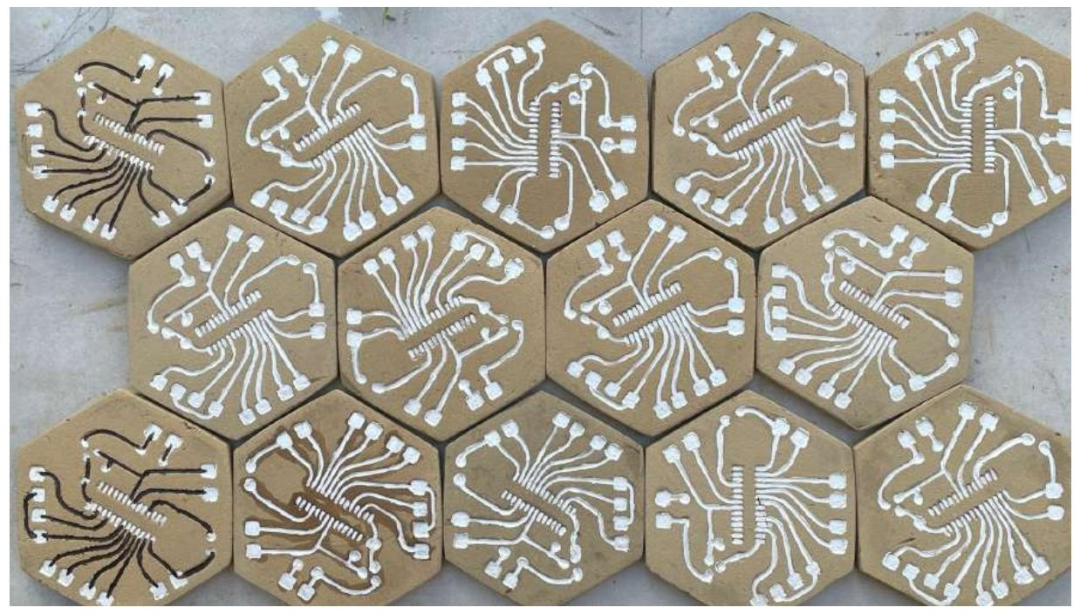

绘制好后：

三、明火烧制PCB

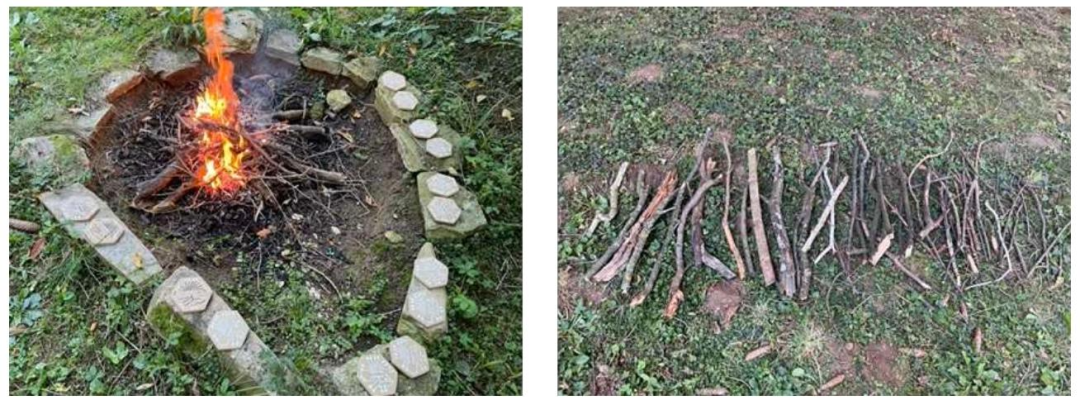

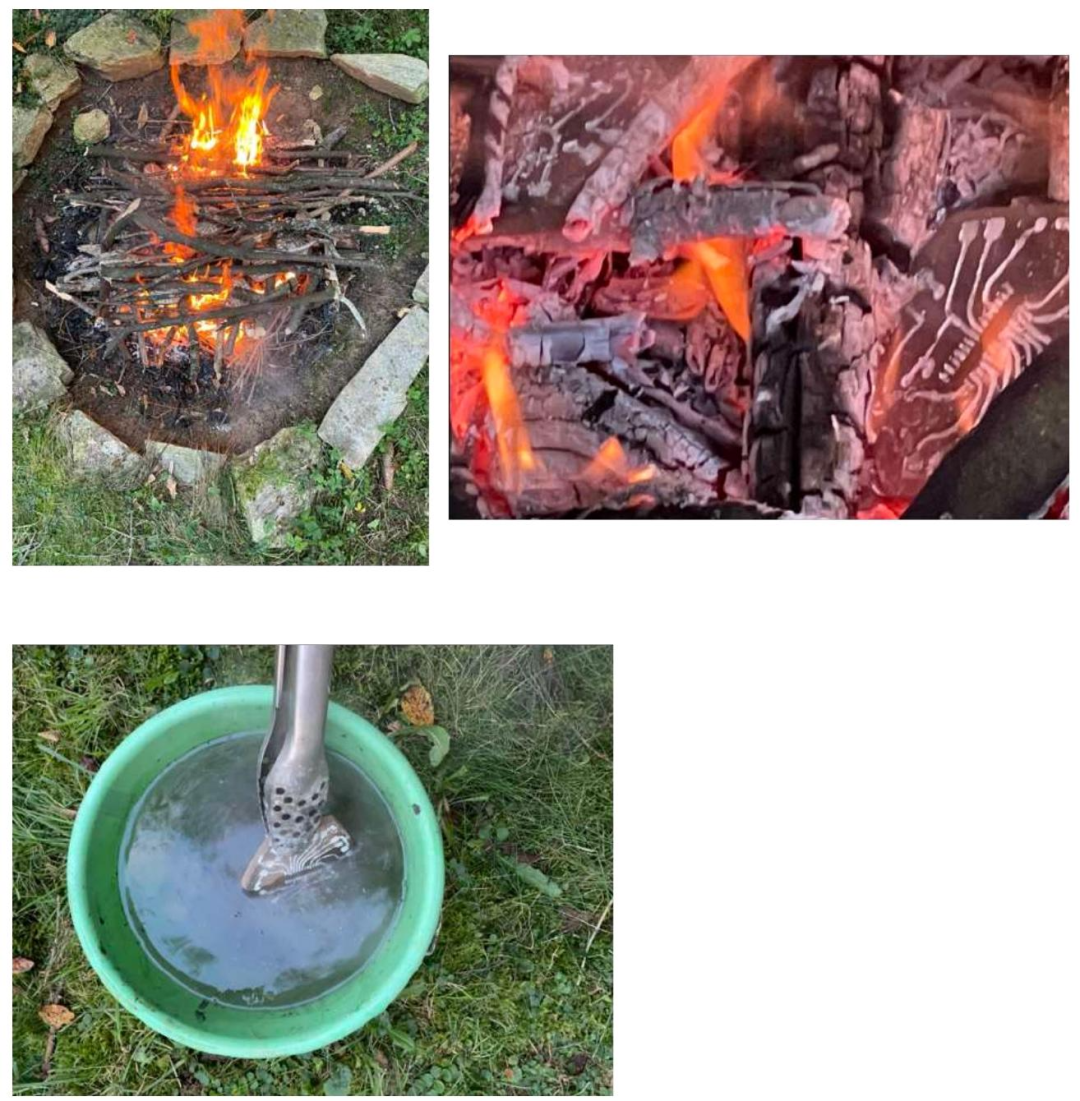

收集枯木枯枝，先点火预热，把板放在火边完成最终干燥。同时准备两种木柴：粗柴垫底，细柴盖顶。

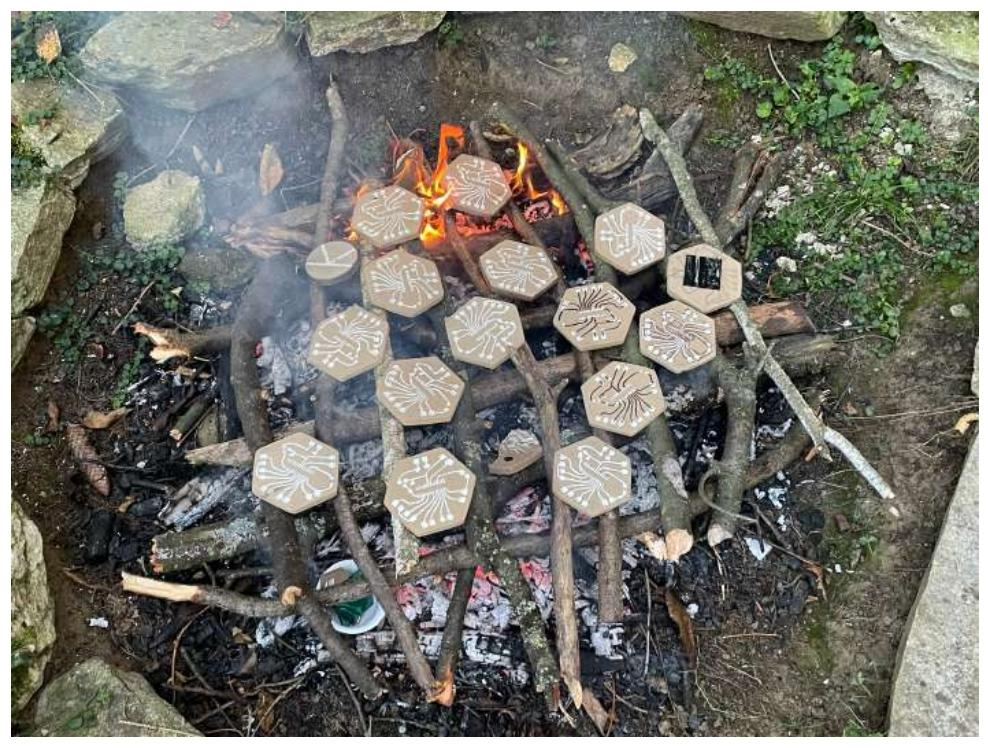

把板放在柴架上，快速盖细柴，形成 “窑炉效应”。最高温度约700℃，很难精准控制，烧20分钟左右即可。板在火中发红就说明已经烧制好了。

用夹子迅速浸入冷水数秒 —— 这是黏土的终极测试：无气泡、无石子、无裂纹、干燥到位，就能扛住冷水。

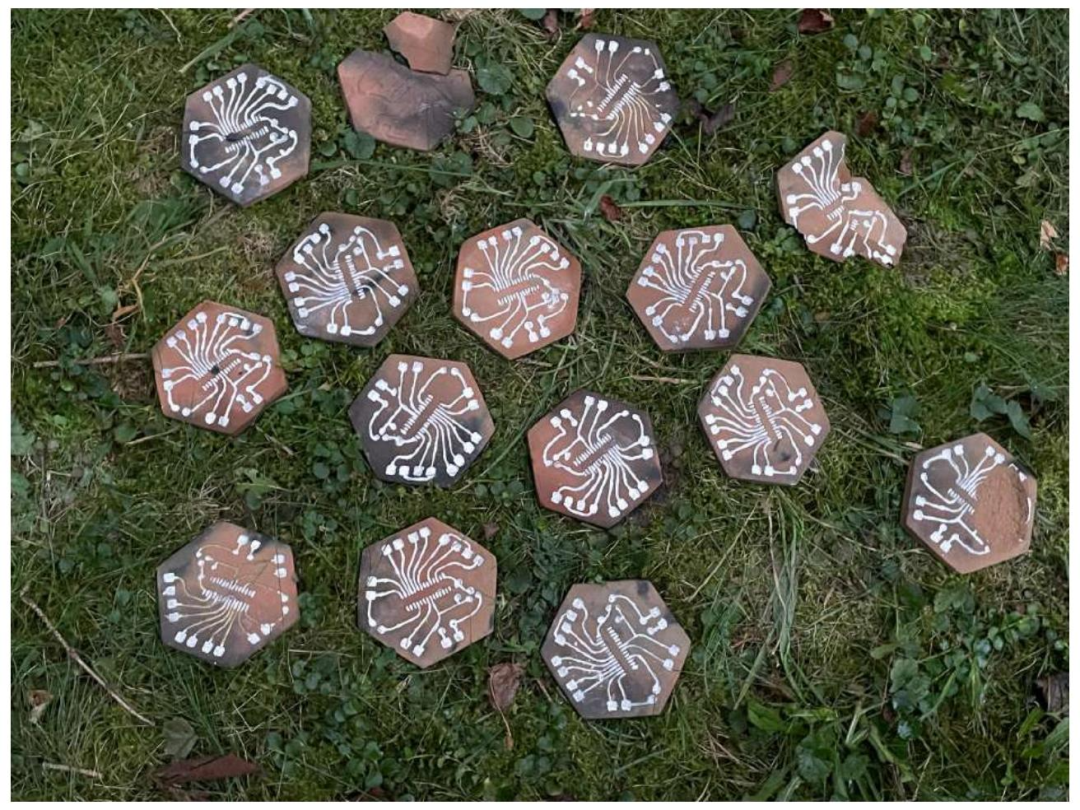

烧完银会因氧化变白，充分打磨后恢复银色。

四、焊接

陶瓷PCB上的银接点很脆弱，所以选用热风SMD焊接，需要使用焊膏。

先把ATmega引脚弯成适配形状（每块陶瓷板都是独一无二的）:

在每个引脚涂焊膏，确保不连锡：

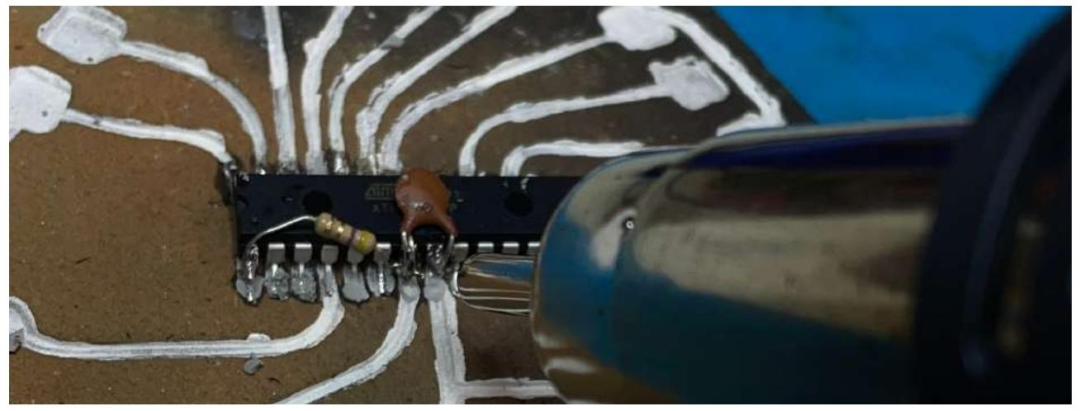

用热风枪加热至焊膏熔化发亮即可：

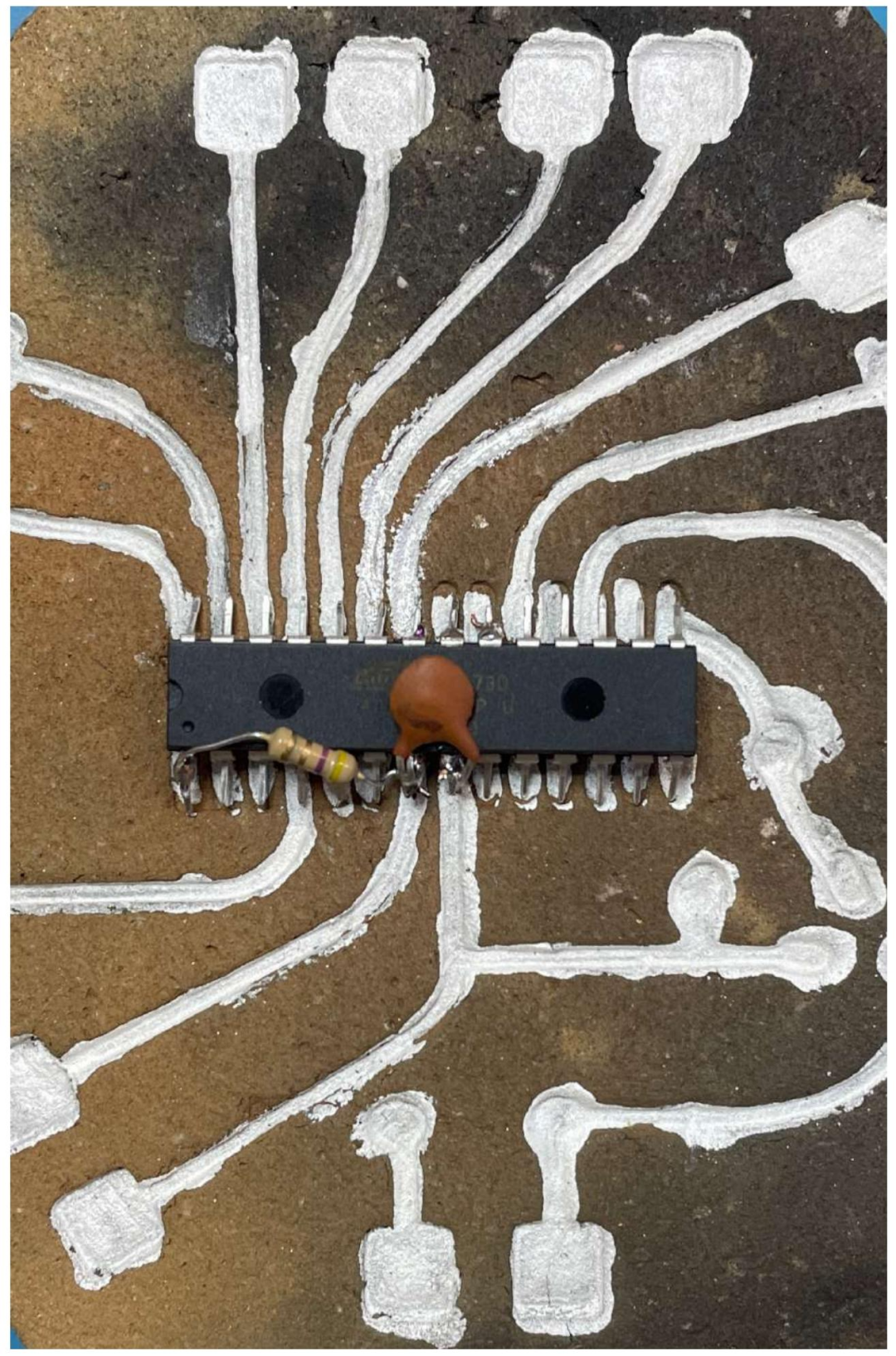

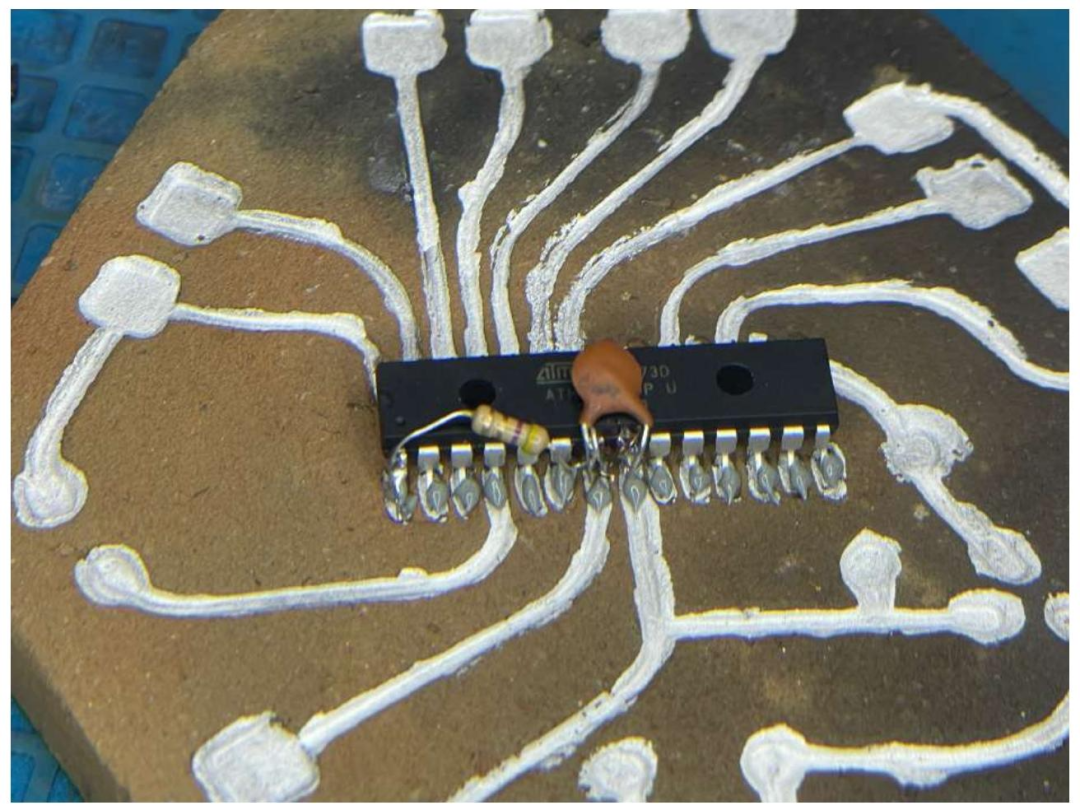

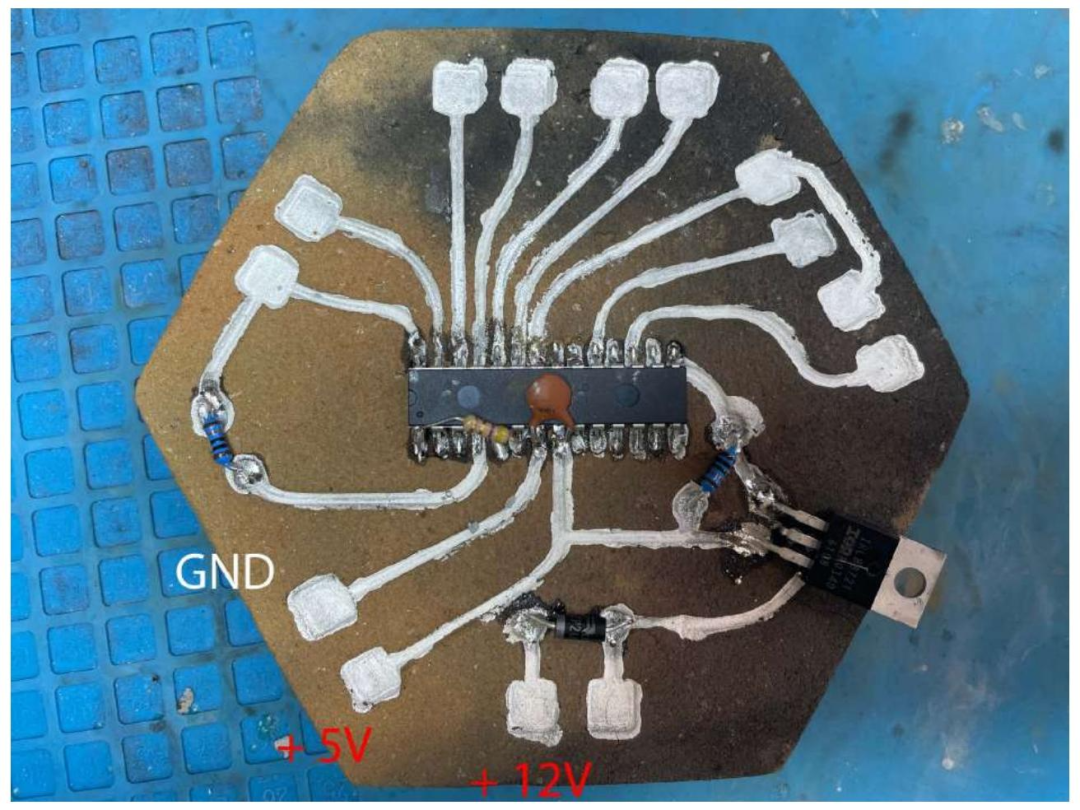

焊接好之后：

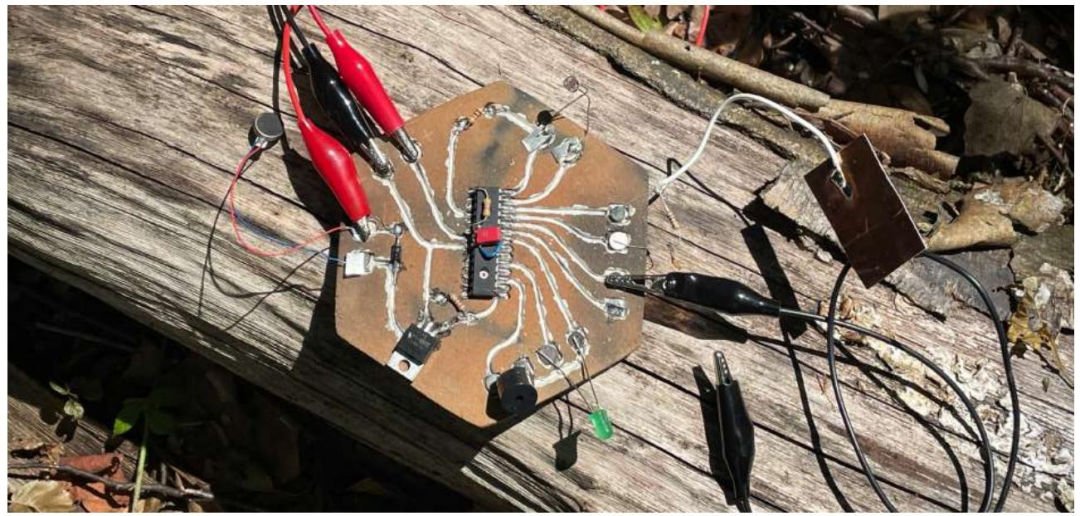

接好输入输出，就可以使用了！

学会之后就可以穿越了，在古代点亮电子世界的科技树吧！
