实现将SC130GS采集的黑白图像数据缓存进DDR3，并以1024*600@60的视频时序输出到LVDS
屏幕显示。其中，DDR3工作频率为600MHz，SC130GS输入的图像数据大小为1280*1024，帧率为
60帧，数据格式为RAW10。

底板提供了一个LVDS显示接口，采用40P 0.5mm间距的FPC连接 器，包含5对差分信号和6个控制信号，分别为4Data+1Clk和I2C、复 位、中断、PWM、使能信号。其中I2C、复位和PWM信号由核心板上 FPGA的4个1.8V电平信号通过底板上的双向电平转换芯片转换为3.3V 电平信号后引出到接口上。LVDS接口连接示意图：

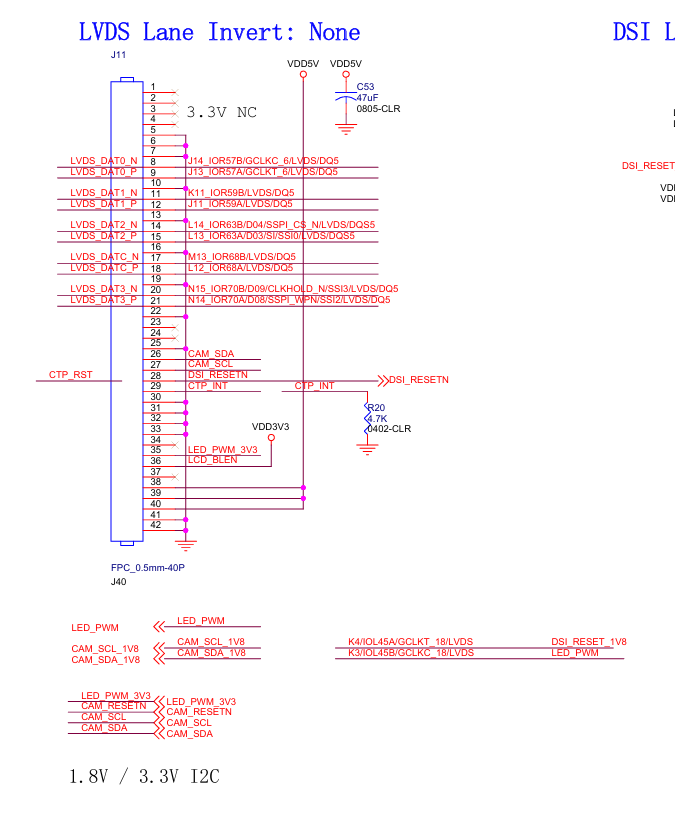

电路原理图如下：

代码分析：

//
//Written by GowinSynthesis
//Tool Version "V1.9.10.02"
//Sat Oct 12 14:33:36 2024

//Source file index table:
//file0 "C:/Gowin/Gowin_V1.9.10.02_x64/IDE/ipcore/DDR/data/ddr_138k.v"
`timescale 100 ps/100 ps
module ddio_lvds (
  din,
  fclk,
  pclk,
  reset,
  q
)
;
input [6:0] din;
input fclk;
input pclk;
input reset;
output [0:0] q;
wire VCC;
wire GND;
  OVIDEO ovideo_gen[0].ovideo_inst  (
    .Q(q[0]),
    .D6(din[6]),
    .D5(din[5]),
    .D4(din[4]),
    .D3(din[3]),
    .D2(din[2]),
    .D1(din[1]),
    .D0(din[0]),
    .PCLK(pclk),
    .FCLK(fclk),
    .RESET(reset)
);
  VCC VCC_cZ (
    .V(VCC)
);
  GND GND_cZ (
    .G(GND)
);
  GSR GSR (
    .GSRI(VCC)
);
endmodule /* ddio_lvds */

1. 模块声明与端口定义

module ddio_lvds (
  din,    // 7位输入数据（宽度6:0，含D0-D6共7位）
  fclk,   // 高频时钟（可能为系统时钟或DDR时钟）
  pclk,   // 并行时钟（可能用于数据锁存或同步）
  reset,  // 复位信号（高电平有效？需结合IP核特性）
  q       // 1位LVDS输出（可能为差分信号的正极）
);
