本文主要介绍了RTP如何快速冷却。
RTP的价值不只是快速升温，快速冷却同样关键。整个温度曲线必须尖锐，原因：
如果升温快但降温慢--》晶圆在高温停留时间仍然长--》掺杂原子继续扩散，热预算超标--》失去RTP控制热预算的意义

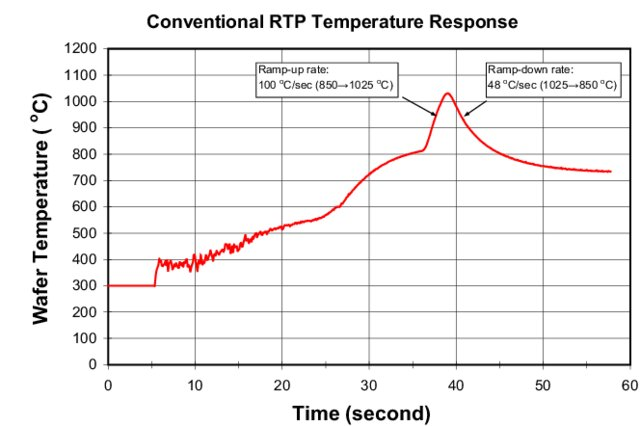

所以RTP要求升温和降温都快，形成一个尖峰状的温度曲线，冷却速率通常要求达到几十到上百°C/秒。
RTP三种散热方式？
冷却的本质是把晶圆的热量快速带走。
| 传热方式 | 作用 |
| 辐射散热 | 晶圆向冷壁辐射热量 | | 对流散热 | 冷却气体带走热量 | | 传导散热 | 通过接触或气体传导散热 |
RTP冷却过程？
1. 关断加热灯
传统炉管即使断电，炉壁和气体的巨大热容会持续放热，晶圆降温极慢。而RTP的灯关断后瞬间失去热源，这是快速冷却的前提。
仅靠关灯+自然辐射散热，降温速率有限，所以还需要主动冷却手段。
2. 辐射散热——向冷壁辐射
原理：
晶圆是高温物体，向周围低温的腔壁辐射热量：
晶圆温度T越高，辐射散热越强（四次方关系）
腔壁保持低温（水冷），形成大温差，加速辐射散热
腔壁通常用循环水冷保持低温，作为"冷阱"持续吸收晶圆的辐射热。高温段（>600°C）辐射散热是主力，因为T⁴关系下高温辐射很强。
3. 气体冷却——对流散热
通入冷却气体（N₂、Ar、He）--》气体流过高温晶圆表面--》对流换热带走热量--》热气体排出，持续供给冷气
氦气冷却效果最好，因为氦的导热系数高，能更快把热量从晶圆带走。在需要极快冷却的场合会用氦气。
气体冷却在低温段（<600°C）是主力，因为此时辐射散热（T⁴）已经减弱，对流散热相对更有效。
4. 背面气体冷却
更先进的方式是从晶圆背面直接通气冷却：
晶圆正面（朝向灯）--》晶圆背面通入冷却气体--》背面直接对流换热
背面气冷可以更高效地带走热量，且不影响正面工艺气氛。
