工程名称：基于联发科MT7981的5G_CPE路由器
前言

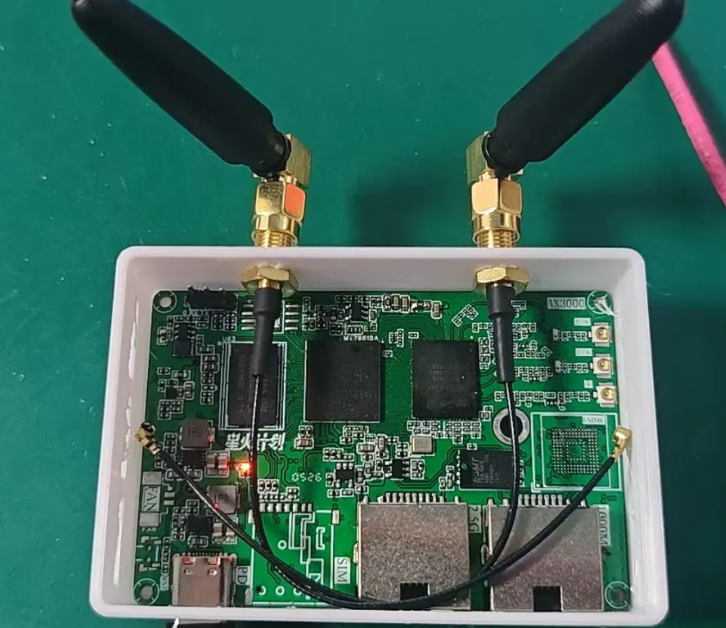

我花50，做了一个千兆**路由器**！
支持无线网/有线网……
它有啥功能？
有它在，只要有个充电宝，在哪里都有无线网用！
它能**有线连**光猫，或电脑/电视/NAS（一次只能接1个），也能将5G模组转换成无线网使用。
接口说明：2个网口(1个LAN/1个WAN)，Type-C接口（能用笔记本/充电宝供电），SIM卡槽，M.2接口，3个IPEX天线座(给 5G 模组用)，2个SMA天线接头(给Wi-Fi 用的)，风扇接口（FAN），UART调试口+按键

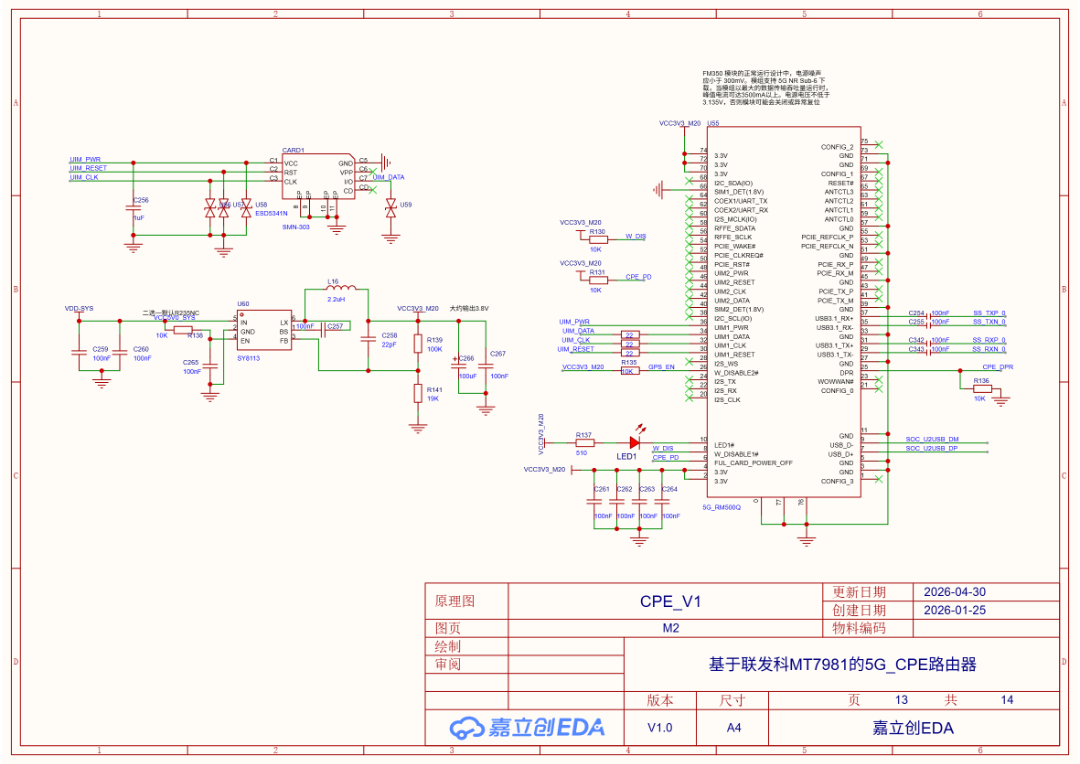

M.2 接口目前适配：移远 RM500U、Fibocom FM650-CN 等5G模组，其他模组需自行验证驱动兼容性
无线速率：实测300M左右(理论2400Mbps)；支持频宽：160MHz
搭配5G模组后，理论下行速率可达2.5Gbps（实际受网口千兆限制，有线输出上限1Gbps，无线端可达更高速率）
双频Wi-Fi 6：多设备同时接入依然稳定
固件方面完全兼容OpenWrt主线，作者基于ImmortalWrt构建了预编译固件
复刻成本：大约50元（核心芯片套料从闲鱼约 30 元拿下），性价比非常高
适合软路由及DIY玩家二次开发
接下来，咱们瞅瞅它的设计方案！
硬件设计方案

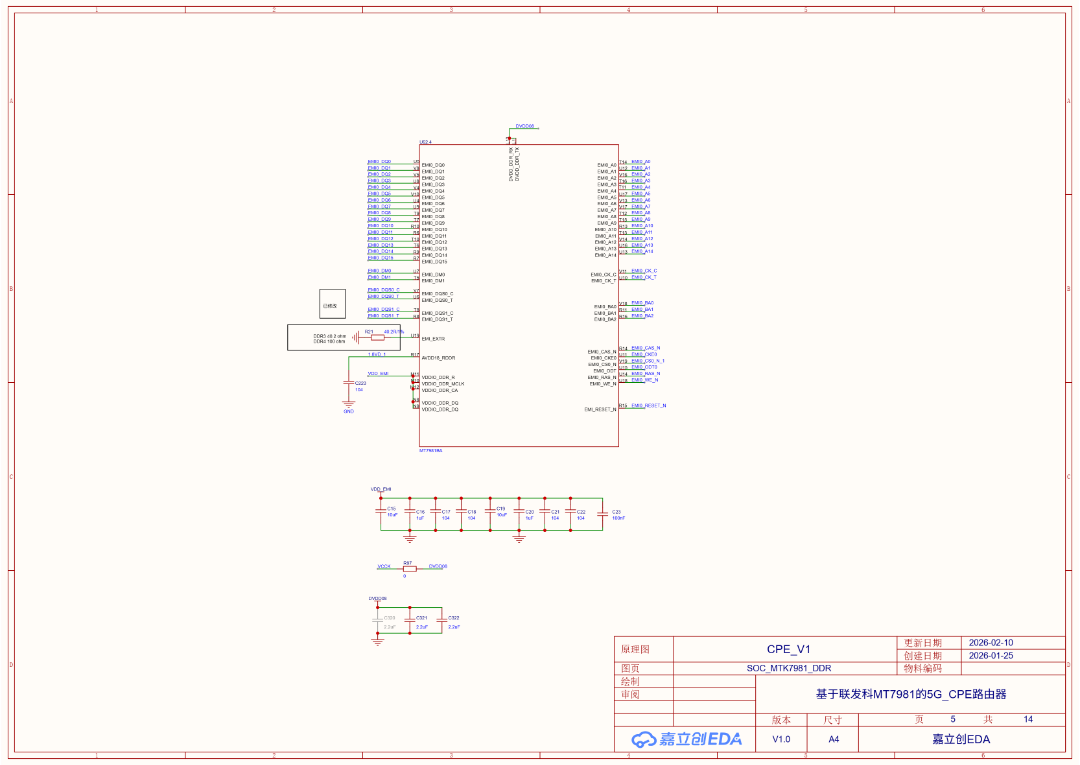

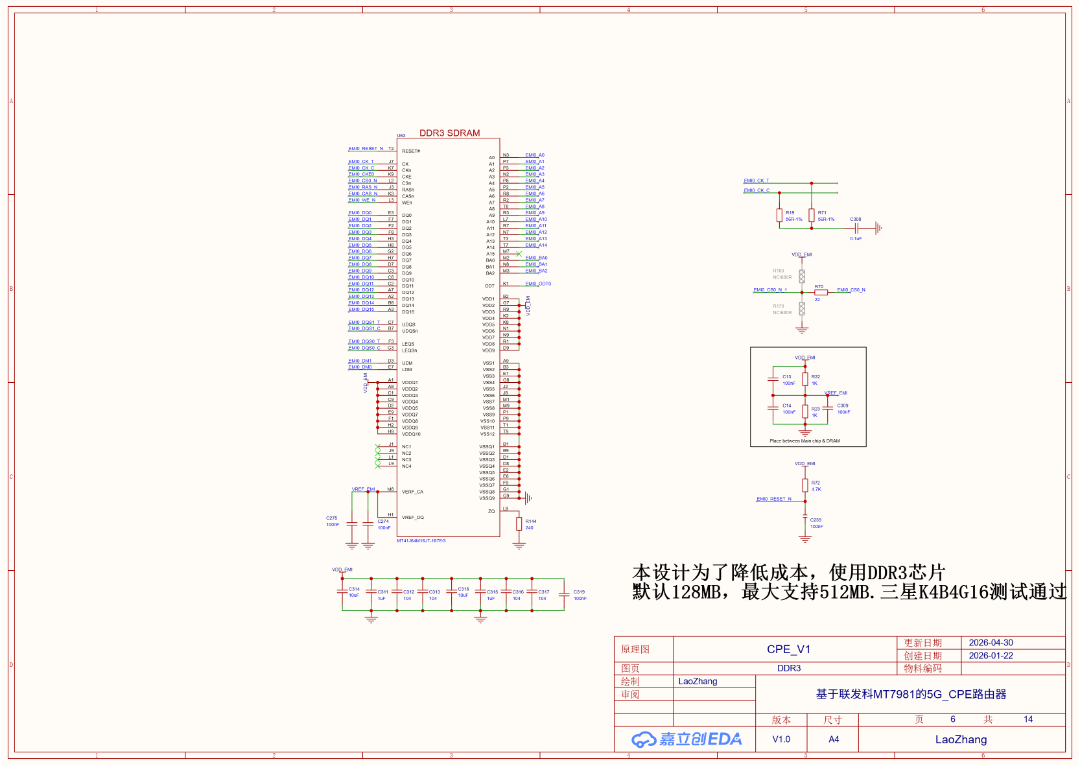

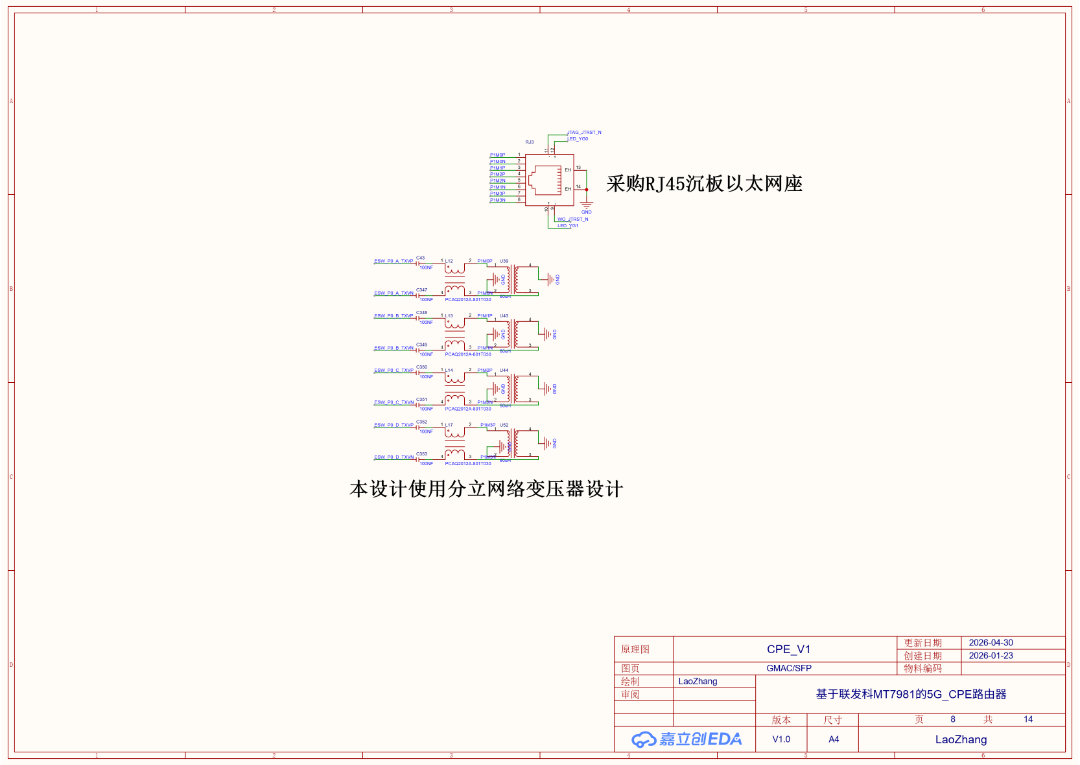

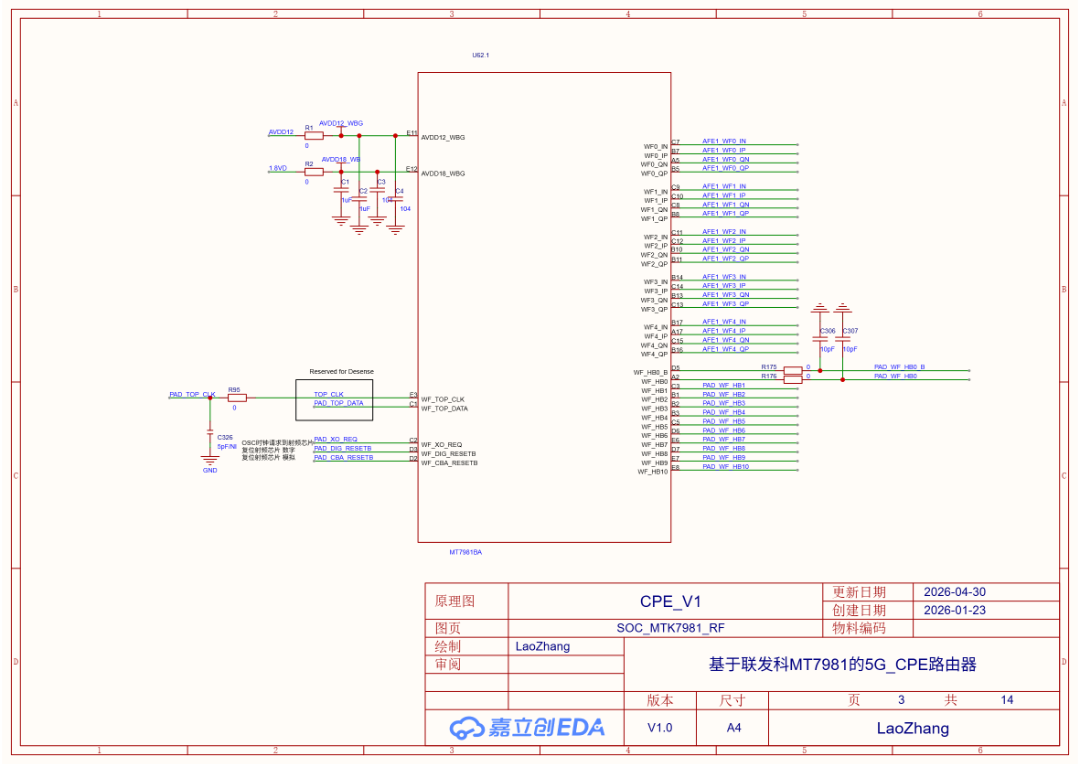

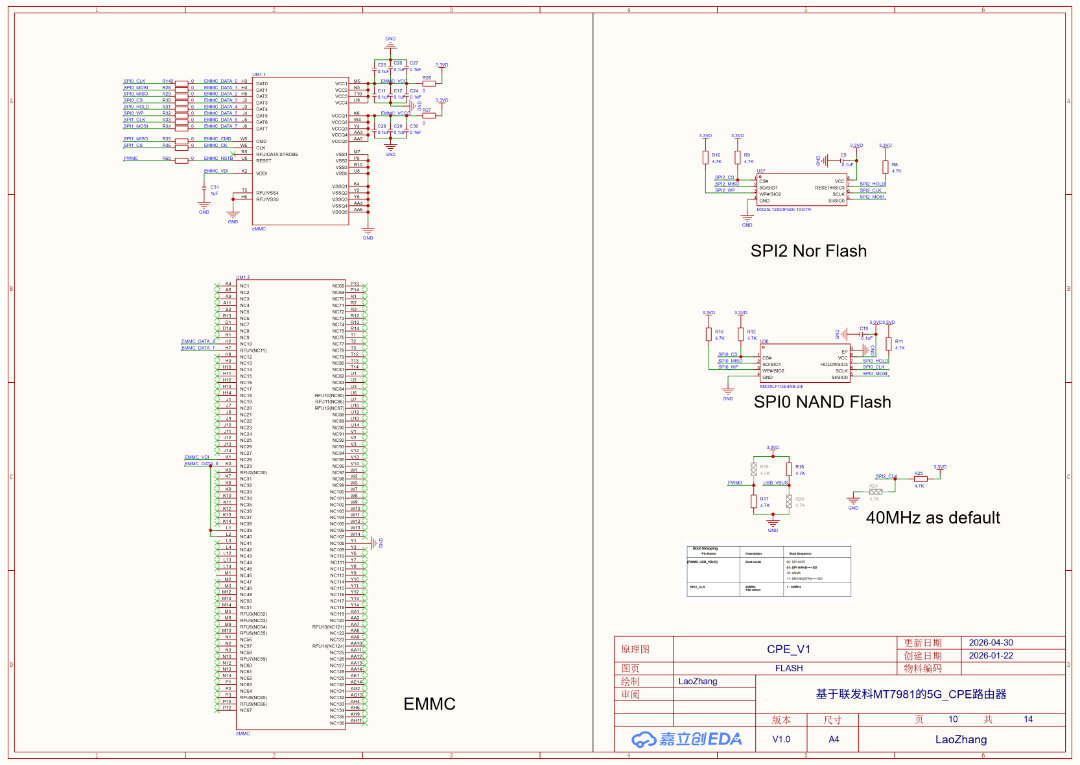

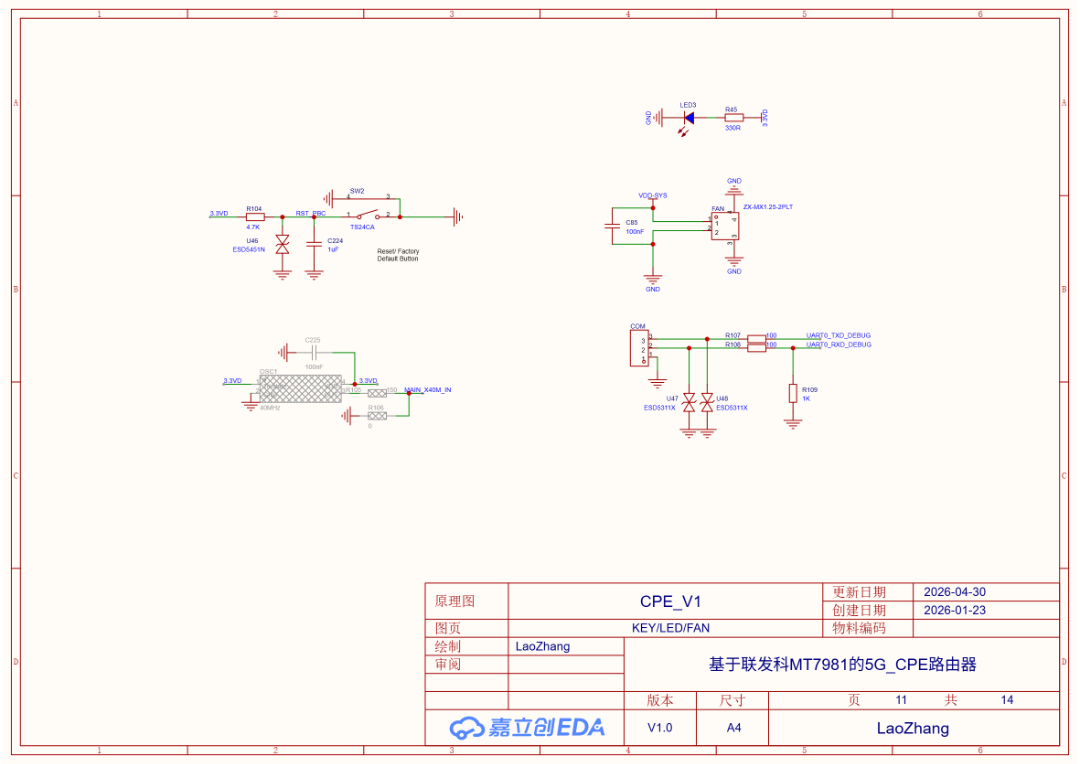

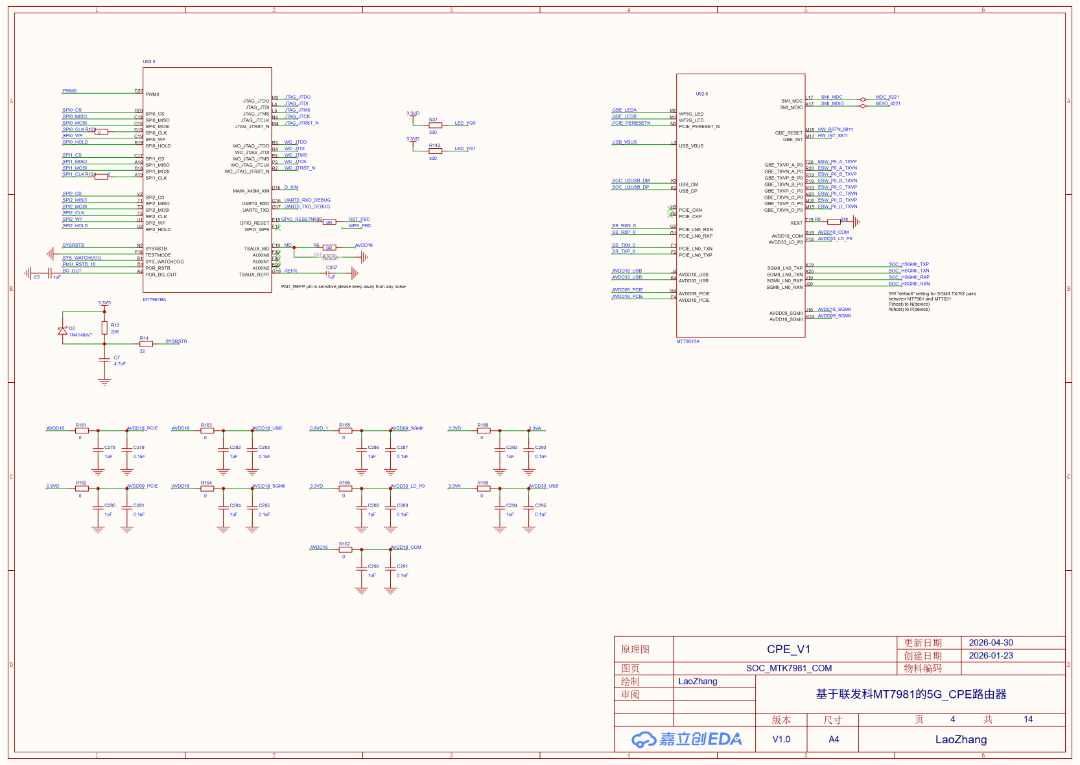

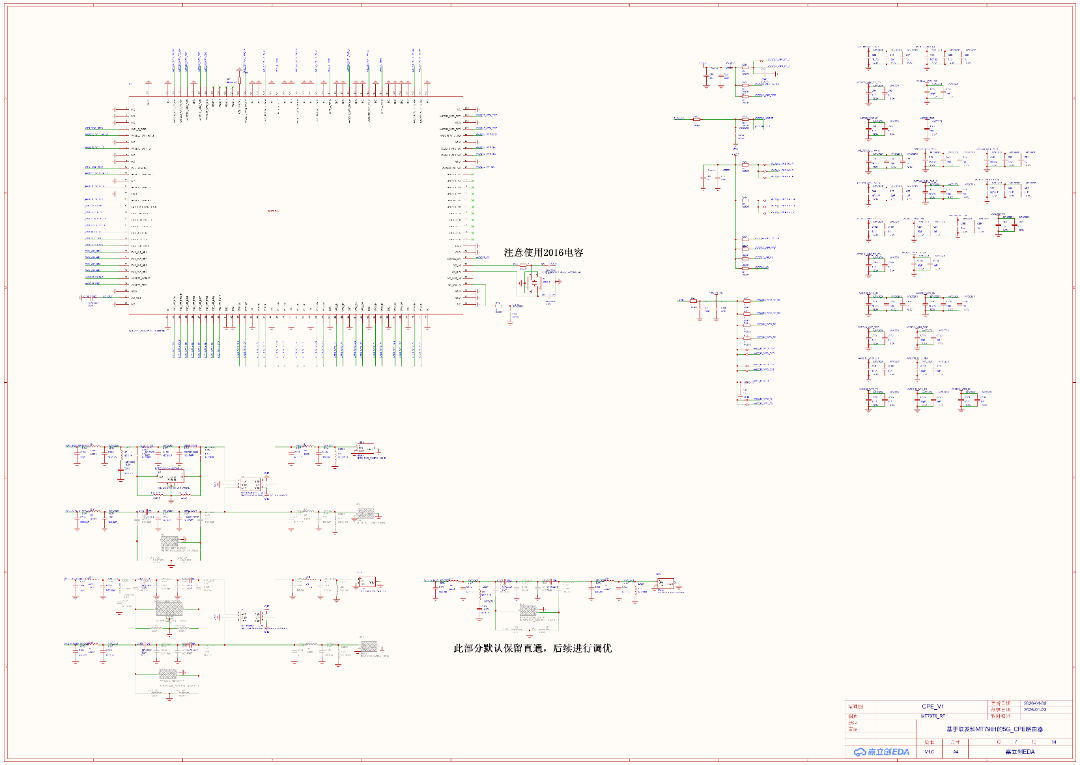

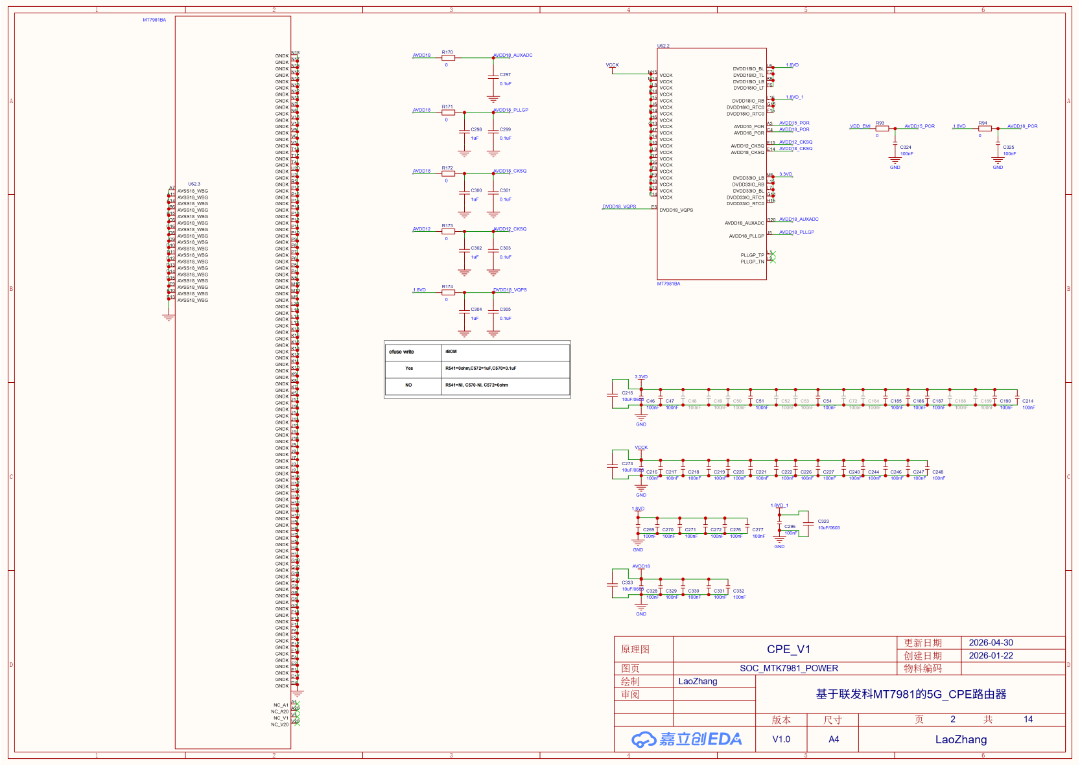

原理图

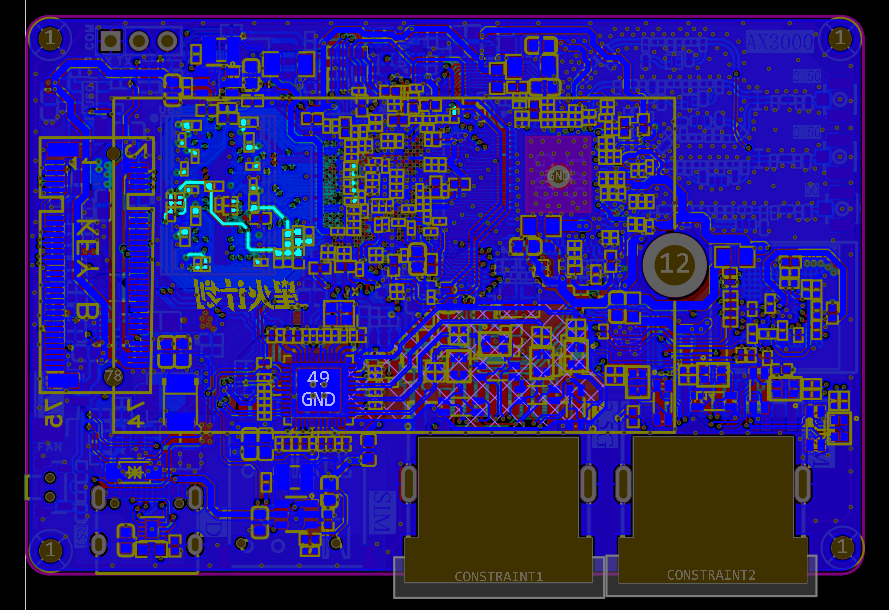

PCB图
2.1 硬件参数
主控芯片：MT7981BA，双核ARM Cortex-A53@1.3GHz，64位，约13K DMIPS算力
无线：MT7981，内Wi-Fi基带+外置MT7976CN射频前端，双频Wi-Fi 6（2.4G + 5G），160MHz频宽
内存/存储：DDR3（256MB/512MB），SPI NAND Flash（128MB / 256MB）

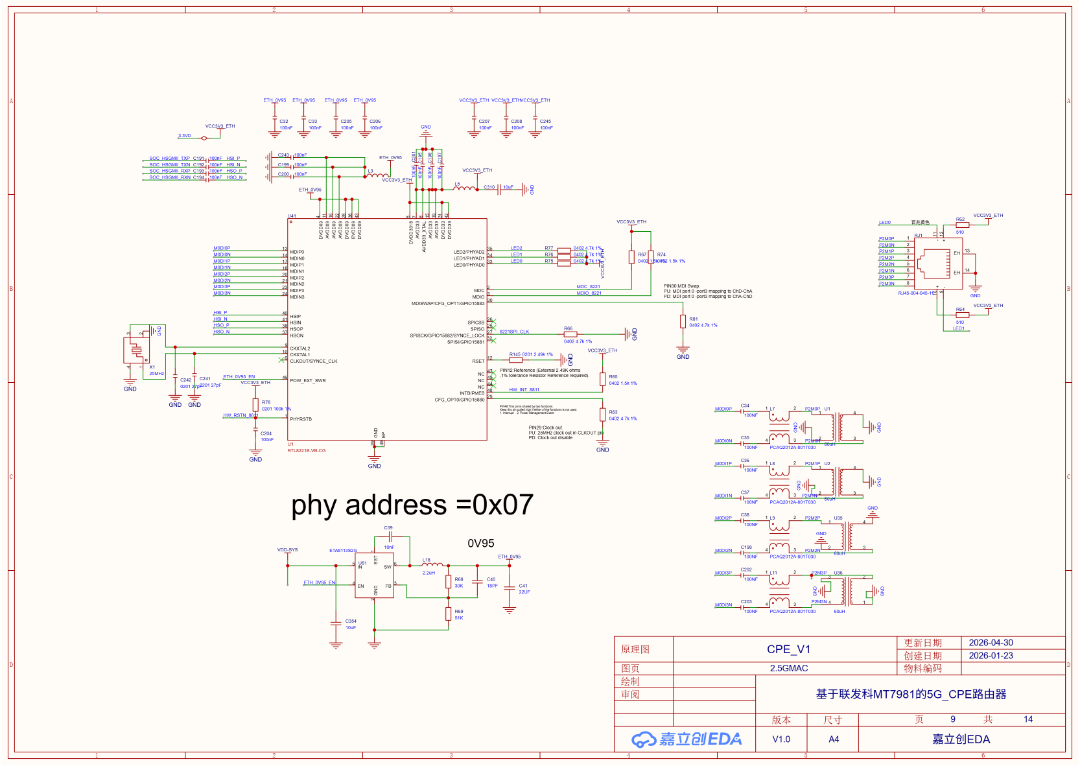

网络：2×RJ45千兆网口（LAN + WAN），沉板式，分立变压器方案

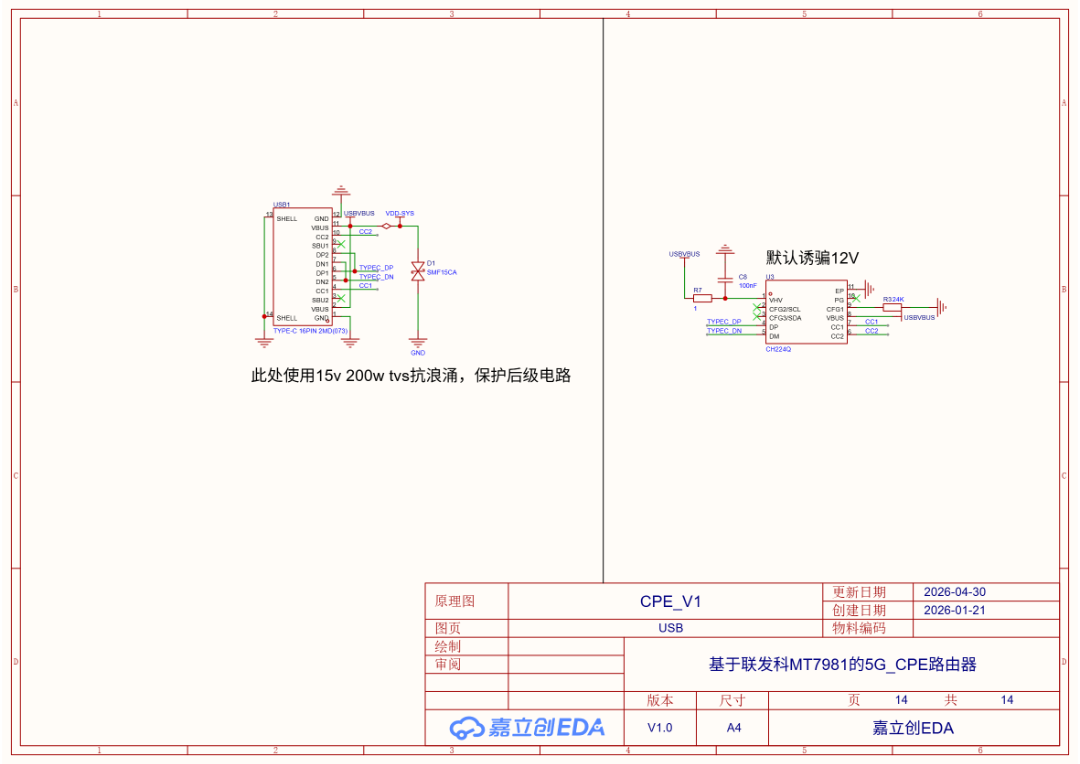

供电：Type-C PD输入，加入TVS管和自恢复保险丝进行过压过流保护
功耗：约 3W
PCB： 4层板，1.6mm FR4，沉金工艺，尺寸支持免费打样
设计软件：嘉立创EDA
注意！此电路版本是V1版，板子的确能正常启动，能跑 OpenWrt，能当 Wi-Fi 路由器用，开源资料完整——原理图、PCB 源文件、BOM、Gerber、固件、编译教程都有，打板、焊接、刷机都能走通， 但！2.5G 网口还没调通，目前只能用千兆，WiFi 实测只有300Mbps，不是标称的 2400Mbps，5G 模组只适配了功能里提到的移远，其他模组要自己搞驱动。如果想要用上“优化版”，请等待V2 版本，有实力的朋友也可以根据我开源的软硬件资料，自行创作~
2.2 等等！这电路设计，有一个很“爽”的点啊！
作者只花50块的成本，仅用一颗MT7981，就把**千兆路由+ Wi-Fi 6 + 5G扩展，全塞进了一块4层板里？！**
然后，剩下的全靠 OpenWrt 软件定义……
太会选型了吧！
但，会选型，不代表就没有“难点”了……
2.3 分析一个设计难点
其实完成电路的核心架构并不难，因为一颗高集成度的SoC就干了所有事——像CPU、Wi-Fi 基带、硬件 NAT 加速、以太网控制器全集成在一颗芯片里
外围电路主要实现——供电、信号稳定、留扩展接口。
这里就分享一个电源设计的隐形难点！

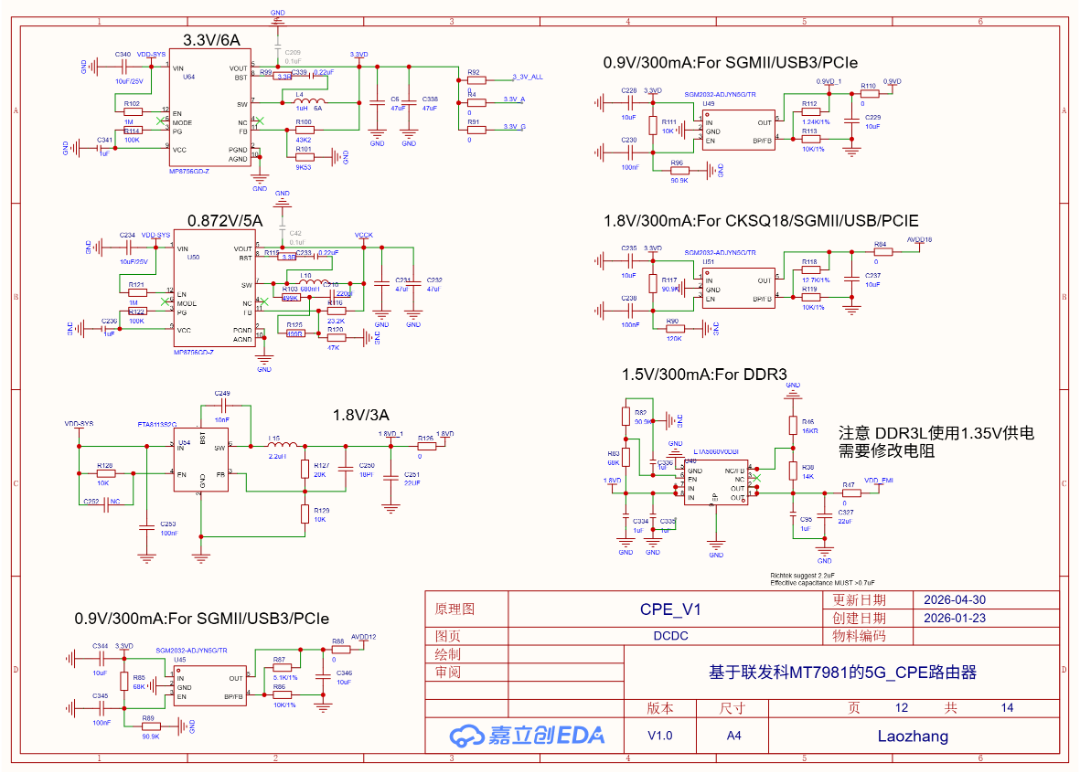

*Q：*输入到每颗芯片需要5条供电轨(12V/5V/3.3V/1.1V/0.9V)，如何确保电源纹波不干扰无线信号？
A：**设计要点如下**
-
12V 输入 DC 插孔输入 加入 TVS 管和自恢复保险丝进行过压过流保护
-
5V 系统总线 USB 接口、风扇接口采用同步降压转换器，峰值电流能力3A
-
3.3V 主电源 SoC I/O、闪存、外围芯片 选用高效率 DC-DC，纹波控制在 50mV 以内
-
1.1V 核心电压 MT7981 内核 动态调压设计，根据负载自动调整输出电压
-
0.9V/1.8V DDR3 内存、射频模拟电路 采用 LDO 供电以保证低噪声
除了这些设计注意事项，由于射频部分对电源纹波极其敏感，本设计还在 MT7976CN 的供电链路上增加了 π 型滤波器（铁氧体磁珠 + 陶瓷电容 + 钽电容组合），确保电源纹波不干扰无线信号。
关于软件
软件部分，作者开源了固件编译全流程！
*https://oshwhub.com/onc2020/5gcpe-router-based-on-mediatek-m
你可以一键刷固件，直接复刻，也可以从源码，自己编译一个属于自己的路由器！
开源网址
开源网址：https://oshwhub.com/onc2020/5gcpe-router-based-on-mediatek-m
