1.测试目的

保障电机定子或整机绕组在制造过程中无匝间短路、层间绝缘破损、绕线错误或嵌线损伤等缺陷，提升产品可靠性与寿命，满足新能源汽车、工业伺服、家电等高要求应用场景的质量控制标准。

2. 适用范围

产品类型：新能源汽车驱动电机、伺服电机、BLDC 电机、风机/水泵电机、工业大功率电机等。

测试对象：定子绕组(三相或多相)、整机绕组（带引出线）。

测试阶段：来料检验、生产过程首件/巡检、出厂终检、售后返修分析。

3. 依据标准

本方案符合以下国内外主流标准对匝间绝缘测试的要求：

GB/T 22729-2022《家用和类似用途电动机的安全要求》

IEC 60335-2-24 家用电器安全–电动机部分

QC/T 1142-2021《电动汽车用驱动电机系统试验方法》

UL 1004 Standard for Electric Motors

4. 测试原理

采用高压脉冲振荡比较法：

向被测绕组施加一可控高压脉冲（典型值 1000–3000 V），激发LC谐振回路产生衰减振荡波形。通过高速采样（≥100 MHz）获取波形，并与标准样品或设定阈值进行面积差、相位差、重叠率等多维度比对，自动判定是否合格。

该方法可有效识别单匝短路(传统耐压/电阻测试无法检出)，且为非破坏性测试。

5. 测试设备与配置

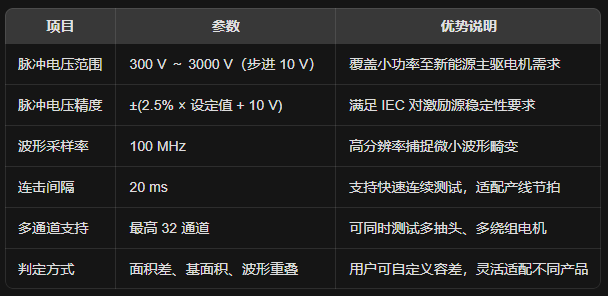

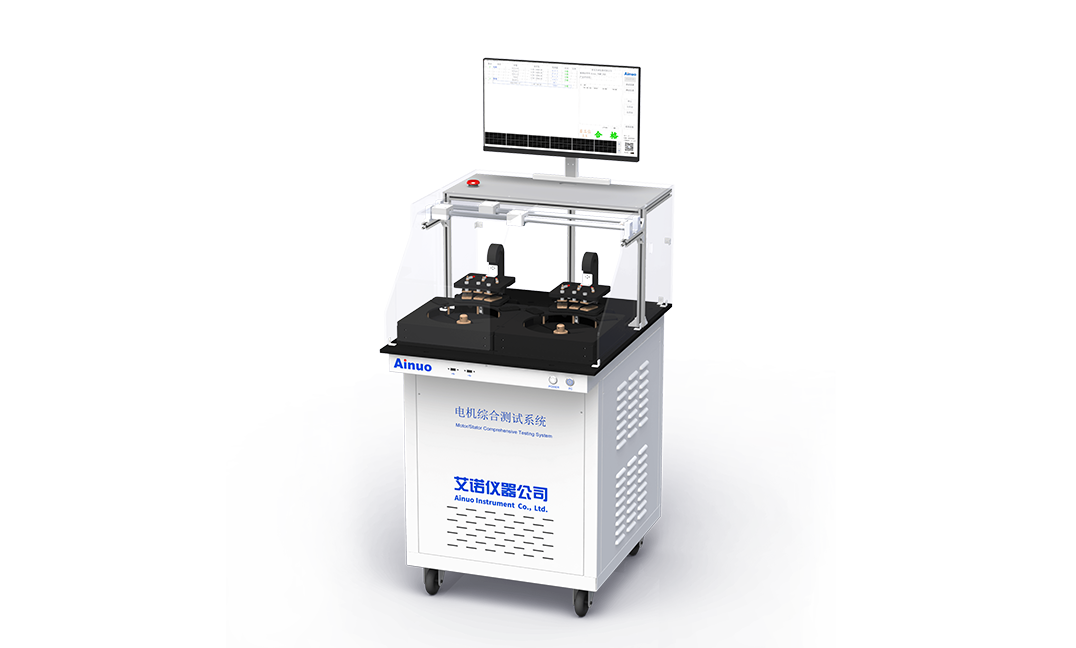

选用艾诺仪器AN8A10RT系列电机定子/整机综合测试仪（支持匝间测试功能），其关键性能如下：

用户体验亮点：13.3英寸安卓触控屏、手机式UI操作逻辑、一键测试、结果直观显示（如文档中“匝间：合格“绿色标识)，大幅降低操作门槛。

6. 测试流程

6.1 准备阶段

确认被测电机型号与绕组连接方式(如A-B, B-C, A-C)。

清洁接线端子，确保接触良好。

在测试系统中加载对应产品测试程序(含预设脉冲电压、判定阈值)。

6.2自动测试执行

将被测品接入测试工装(左/右工位，支持双工位并行)。

启动测试，系统依次对各绕组(A-B, B-C, A-C)施加脉冲。

实时采集波形，计算面积差等参数。

自动判定并显示结论。

6.4 结果处理

合格品：绿灯提示，数据自动存入数据库(支持USB/LAN导出)。

不合格品：红灯报警，锁定工位，记录故障相位与波形截图。

支持SPC统计分析(如日合格率、缺陷分布)。

8. 方案优势总结

本方案基于艾诺AN8A10RT电机定子综合测试仪，采用高压脉冲振荡比较法对电机绕组进行匝间绝缘测试，有效检出单匝短路等微小缺陷。方案严格遵循GB/T 22729、IEC 60335、QC/T 1142等国内外标准，支持多通道、高采样率(100 MHz)及面积差/相位差等多维判定，测试电压覆盖300–3000 V，适配家电、工业及新能源汽车电机。通过触控化操作界面与自动判定逻辑，兼顾测试精度与产线易用性，同时满足数据追溯与MES集成需求，实现高效、可靠、合规的匝间质量控制。
