EBSD中的能量过滤

EBSD 作为晶粒取向表征核心技术，过往对图案形成物理机制研究不足。Alwyn Eades 团队通过能量过滤技术，系统探究不同能量背散射电子的衍射贡献，验证了该技术对图案衬度、空间分辨率的提升效果，填补了底层机理认知空白。

电子背散射衍射（EBSD）是材料表征晶粒取向的核心技术，过往发展多聚焦于标定速度与后处理算法，对图案形成的底层物理机制认知仍有欠缺。Alwyn Eades 团队通过能量过滤装置分离不同能量的背散射电子（Energy Filtering in EBSD），系统拆解了各能量段电子对图案的贡献，验证了能量过滤对图案质量与空间分辨率的提升作用。

背散射电子的能量分布基础

扫描电镜轰击样品产生的电子中，二次电子能量极低，既无法穿透荧光屏的防充电金属层，也不足以激发荧光信号，完全不参与 EBSD 图案形成，只有背散射电子是构成菊池衍射条纹的核心。

背散射电子的能量分布受样品倾角、成分与入射束能量共同影响。在常规 70° 倾角、15 keV 入射条件下，硅、铁、铱的实验测试结果与蒙特卡洛模拟高度吻合：电子数量呈单峰分布，峰值出现在略低于入射束能量的区间，能量越低，电子数量越少。

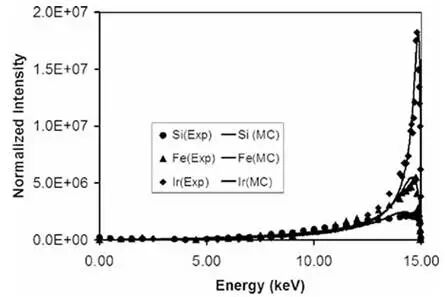

样品出射电子数随能量的变化曲线。束流能量 15 keV，样品倾角 70°，实心符号为实验结果，连续线为蒙特卡洛模拟结果，数据已归一化匹配，不含二次电子

此前学界对不同能量电子的衬度贡献长期存在争议：一方认为仅入射束能量的电子主导菊池衬度，另一方认为所有能量电子贡献均等。能量过滤技术是验证这一问题的直接手段。

能量过滤器的设计原理与选型

EBSD 荧光屏对样品的张角通常超过 50°，远超出透射电镜能量过滤器的适配范围，因此只能采用减速栅网方案：在电子飞行路径布置导电栅网并施加固定电位，能量高于阈值的电子可穿过，低能电子被电场阻挡。该方案有严苛前提 —— 电子必须垂直入射栅网，否则截止能量会随入射角度偏移，造成图案畸变。

低能电子衍射（LEED）设备采用球形栅网天然实现垂直入射，但整体体积过大，无法适配常规扫描电镜。Alwyn Eades的实验选用 Staib 的平面栅网过滤器，通过前置静电透镜将电子校正为垂直入射，兼顾了体积与 SEM 适配性。装置从样品到荧光屏依次排布入射栅、双圆柱聚焦电极、高通过滤栅、再加速电极，20 keV 束流下截止能量精度可达 10 eV。

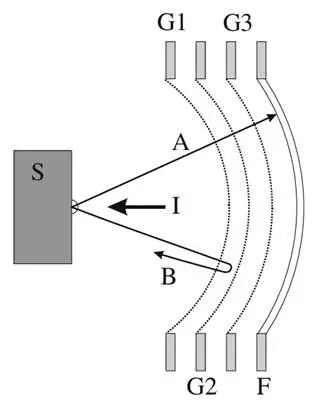

LEED 系统结构示意图。入射电子束 I 垂直入射样品 S，G1 接地保证电子径向轨迹，G2 为过滤栅，低于截止能量的电子 B 被阻挡，高于截止能量的电子 A 透过，经 G3 加速后打在荧光屏 F 上

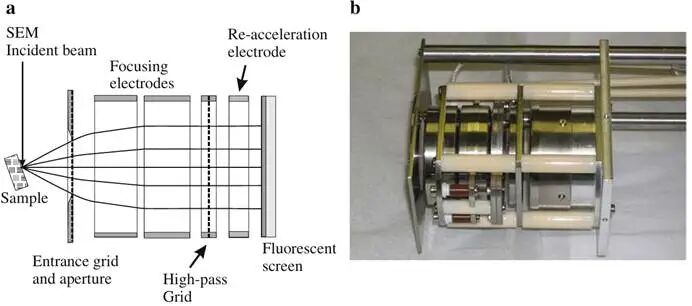

实验所用能量过滤器结构。(a) 核心组件示意图；(b) 过滤器实物照片

该设计结构紧凑、操作简便，但也存在局限：接收角从常规 50° 以上缩减至 30°；存在固有色差，仅截止能量接近束流能量时成像质量最佳；信号收集效率偏低，实验需要较长曝光时间。

实验校准要点

所有实验在配备肖特基场发射枪的双束 FIB 设备上开展，过滤器水平安装。操作核心是两项校准：一是调整样品高度至透镜物点位置，可通过光斑居中或图案消失的圆对称性判断；二是优化透镜电压，保证截止能量下全视场图案同时消失，且截止能量变化时图案尺寸不变，为后续图案相减运算消除几何误差。

能量过滤对衬度与锐度的调控

能量过滤最直观的效果是提升菊池衬度。实验采用标准化衬度公式定量计算，排除仪器亮度、对比度旋钮的人为干扰，结果显示：截止能量接近束流能量时，硅、铁、铱三种材料的图案衬度均可达到未过滤状态的 2 倍。

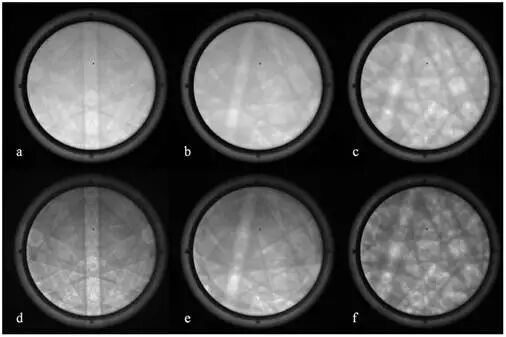

能量过滤的衬度提升效果。束流能量 15 keV，a、b、c 分别为硅、铁、铱的未过滤图案，d、e、f 为截止能量 14.5 keV 的过滤图案

衬度随截止能量呈单峰变化，峰值出现在略低于入射束能量处（70° 倾角下约低几百 eV），恰好对应电子数量最多的能量段。截止能量降低时，低能电子带来更多热漫散射，抬升背景亮度；同时不同波长电子的菊池线位置存在细微偏移，相互叠加后衬度被稀释，整体图案衬度逐步下降。

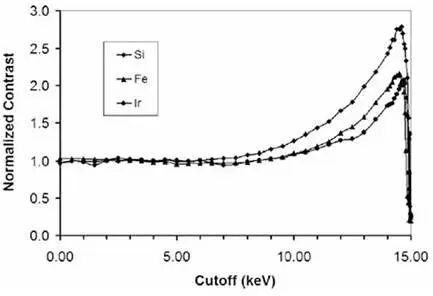

EBSD 菊池带衬度随截止能量的变化曲线。束流能量 15 keV，数据取自硅、铁、铱单晶的最强菊池带，已按未过滤衬度归一化

实验还发现反直觉现象：仅保留束流能量上下 200 eV 以内的电子时，菊池线锐度反而下降。这可以用衍射摇摆曲线规律解释：晶体厚度超过临界值时，摇摆曲线宽度恒定，衍射线条锐利；晶体越薄，摇摆曲线越宽，线条越模糊。近束流能量的电子仅穿透样品极浅表层，等效于在极薄晶体中发生衍射，因此线条更模糊。

近束流能量下的图案锐度变化。束流能量 15 keV，(a) 截止能量低于束流 500 eV 的过滤图案；(b) 截止能量与束流差 180 eV 的过滤图案，锐度明显下降

不同能量电子的衍射贡献

高通过滤器无法直接获取单一能量窗口的图案，研究采用 “双高通图案逐像素相减” 的方法得到带通图案。受过滤器色差限制，实验采用 0.5 keV 的窄能量窗口，覆盖 11.5~15 keV 范围。

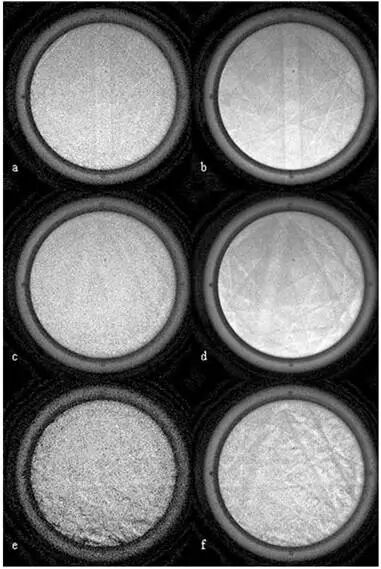

带通 EBSD 图案对比。束流能量 15 keV，a、c、e 为硅、铁、铱 11.5~12 keV 窗口图案，b、d、f 为 13~13.5 keV 窗口图案

结果证实，所有能量的背散射电子都会发生布拉格衍射，共同构成最终的 EBSD 图案，但贡献并不均等。低能电子本身数量少，且因来自样品更深处，出射过程中经历更多热漫散射，自身衍射衬度更低，对整体图案的贡献更弱。

空间分辨率的提升效应

能量损失越少的电子，在样品中穿行的路径越短，信号来源的空间范围越小。因此高通过滤保留高能电子，可同时提升 EBSD 的深度与横向空间分辨率，适配更小尺寸的晶粒表征。

深度分辨率实验采用 15 nm 铝膜覆盖硅衬底的样品：未过滤时电子可穿透铝膜，观测到硅的菊池线；开启强能量过滤后，仅能量损失极少的电子能通过筛选，这些电子未穿透铝膜，硅的衍射条纹随之消失。入射束能量越低，电子阻止本领越强，穿透相同厚度铝膜所需的能量损失越大。

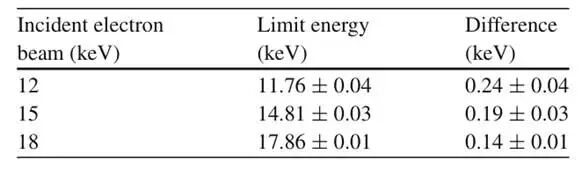

15 nm 铝膜下硅衬底菊池线消失的极限截止能量。包含 12、15、18 keV 三种入射束能量对应的极限截止能量与能量差值

横向分辨率实验通过步进扫描不锈钢晶界验证：未过滤时，连续 4 个步进的图案同时出现两个晶粒的信号；截止能量设为 14.84 keV 的强过滤模式下，仅 1 个步进的图案同时包含两晶粒信息。测算可知，强能量过滤可将信号的横向贡献范围缩小约 4 倍。

总体来看，能量过滤可显著增强菊池图案衬度，衬度峰值略低于入射束能量；所有能量的背散射电子均参与布拉格衍射，但贡献不均；能量过滤能同时提升深度与横向空间分辨率，适配纳米级晶粒表征。虽然不会取代常规 EBSD 系统，但在 EBSD 基础物理研究、纳米精细结构表征领域，具备不可替代的应用价值。
