来料检验是对从供应商处收到的元器件或材料进行验证，以确保其符合规定要求的过程。在电池和电源应用中，这意味着在使用前验证电芯、电容器或光伏组件的质量和一致性。

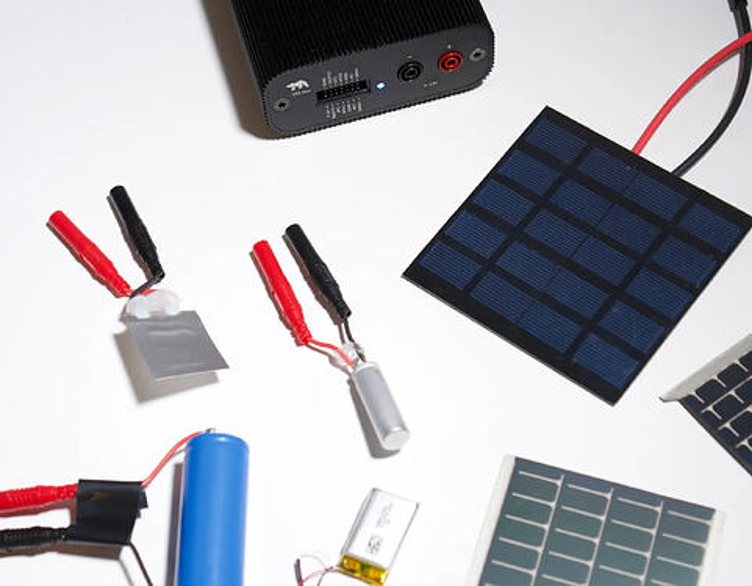

Otii电池验证与Otii Ace Pro配合使用，常用于来料检验，以验证电池、光伏电池和超级电容器的质量和性能。
Qoitech的 Otii Ace Pro 一体化工具用于电池驱动和能量收集设备的能量优化。它是一个隔离式电源和测量单元，可以精确地提供电压（高达 25 V）或电流（高达 5 A），并以高采样率 (50 ksps) 和低步长同时测量电压和电流。它计算功率和能量，使工程师和开发人员能够轻松查看和优化设备在测试中的能耗和电池续航时间。Otii Ace Pro 可以使用 Otii Toolbox 进行升级；软件附件可将仪器提升为专用工具，例如电池分析仪和模拟器，或自动化工具。它可用于开发、测试与验证、质量保证与维护（例如作为持续集成设置的一部分），以及技术销售。
Otii Ace Pro创新的机械设计可实现高效散热，因此无需风扇，也就不会产生噪音。
