扫描电镜菊池衍射几何（EBSD，RKD，TKD）的比较

直接电子探测器的微型化催生了EBSD、RKD、同轴TKD与离轴TKD四种菊池衍射几何。它们分别适用于块体、原位、纳米等不同场景。研究通过衍射球重建统一比较，发现TKD在高阶特征分辨率上显著优于反射模式，而能量过滤与畸变控制是提升精度的关键。

近年来，紧凑型直接电子探测器的出现，为菊池衍射技术带来了革命性的发展机遇。探测器体积的大幅缩小，让研究人员可以在扫描电镜的腔室内灵活布置探测器位置，由此发展出多种新型的衍射几何构型，例如EBSD、RKD、同轴透射菊池衍射（On-axis TKD）和离轴透射菊池衍射（Off-axis TKD）。

TKD技术通过使用电子能穿透的薄样品，将空间分辨率提升到了 4-10 纳米，为纳米晶材料、薄膜和界面结构的表征提供了可能。反射菊池衍射（RKD）技术则彻底取消了样品倾斜，简化了实验设置，为原位力学实验、三维重构实验和多探测器联合表征创造了有利条件。

这些新兴技术的快速发展，也带来了一个核心问题：不同的衍射几何在图案质量、信息含量和适用范围上到底有哪些差异？

四种菊池衍射几何的技术特征

电子背散射衍射（**EBSD**）是目前应用最广泛的菊池衍射技术。做 EBSD 实验时，最关键的操作是将样品相对于入射电子束倾斜 70 度，让样品表面正对着探测器。之所以选择 70 度这个角度，是因为 1954 年 Alam、Blackman 和 Pashley 的经典实验证明，电子在这个角度散射后形成的菊池图案对比度最好，信号强度也最高。

对于初学者来说，理解 EBSD 的工作原理只需要抓住两个核心点。第一，当能量在 5 到 30 千电子伏的入射电子束打到块状样品上时，会在样品内部发生多次弹性和非弹性散射，其中一部分背散射电子在离开样品的过程中，会满足布拉格衍射条件，形成明暗相间的菊池带。第二，70 度的大角度倾斜能显著提高背散射电子的产额，让探测器接收到足够强的衍射信号。

经过几十年的发展，EBSD 技术已经实现了高度自动化，成熟的商业系统可以在数小时内完成数百万个数据点的采集和分析，是常规材料表征的首选工具。

但 EBSD 的几何构型也存在固有的局限性。大角度倾斜会导致电子与样品的相互作用体积呈现各向异性，使得空间分辨率在不同方向上存在差异。同时，样品倾斜要求扫描电镜进行动态聚焦和像散校正，增加了实验操作的难度。更重要的是，EBSD 探测的是样品表层 100-150 纳米深度的信息，电子在样品内部经历了较长的散射路径，能量损失差异较大，这会导致菊池带的边缘变得模糊，影响高阶衍射特征的分辨率。

1.反射菊池衍射（**RKD**）：无倾斜的新型构型

反射菊池衍射是近几年随着直接电子探测器发展起来的新型衍射几何。和 EBSD 最大的不同是，RKD 实验中样品不需要倾斜，平放在常规的样品台上即可，探测器则安装在电镜极靴的正下方，探测面垂直于入射电子束，并且与样品表面平行。这种设计彻底消除了样品倾斜带来的一系列问题，做原位拉伸、压缩实验时不用再考虑样品倾斜的限制，也能同时安装能谱、阴极荧光等多个探测器，方便开展多维度的联合表征。

RKD 的物理原理和 EBSD 本质上是相同的，都是利用背散射电子形成菊池衍射图案，区别只在于散射角的分布。RKD 探测器接收的是小角度散射的背散射电子，散射角范围大致在 0 到 45 度之间。根据 Alam 等人的早期研究，这个散射角范围内的图案对比度本应低于 EBSD 的最佳角度范围，但直接电子探测器极高的灵敏度和能量过滤能力，弥补了这一缺陷，让 RKD 能够获得可用的衍射图案。

能量过滤是决定 RKD 图案质量的最关键因素。模拟研究表明，RKD 中背散射电子的平均散射深度比 EBSD 更大，电子的能量分布也更宽。如果不进行能量筛选，低能电子的贡献会导致菊池带的明暗发生反转，严重影响图案的可解读性。因此在实际实验中，通常会设置较高的能量阈值，比如对于 30 千电子伏的入射电子，将能量阈值设为 26 千电子伏，只允许高能电子参与成像，这样可以有效避免对比度反转，显著提升图案质量。

2.同轴透射菊池衍射（**On-axis TKD**）：高分辨率的透射方案

同轴透射菊池衍射将透射电镜的实验思路引入了扫描电镜，代表了菊池衍射技术的重要发展方向。在同轴 TKD 的实验设置中，需要将样品制备成电子能穿透的薄样品，厚度通常在几十到一百纳米之间，样品水平放置在样品台上，探测器则位于样品的正下方，与入射电子束在同一条直线上。这种几何构型最接近 Nishikawa 和 Kikuchi 在 1928 年首次观察到透射菊池衍射时的原始实验设置。

TKD 技术最核心的优势就是空间分辨率的大幅提升。由于电子只穿过薄薄的一层样品，电子与样品的相互作用体积远小于块状样品中的 EBSD，因此同轴 TKD 的空间分辨率可以达到 4-10 纳米，比 EBSD 高一个数量级，是表征纳米晶材料、薄膜材料和界面结构的理想工具。需要注意的是，TKD 对样品制备的要求很高，将块状样品减薄到几十纳米厚且不损伤晶体结构，本身就是一项具有挑战性的技术。

同轴 TKD 的另一个显著优势是图案质量均匀。因为探测器正好在样品的正下方，菊池图案的中心正好落在探测器的中心区域，这使得球极投影畸变最小，整个探测面上的图案质量相对均匀。同时，散射角的分布具有轴对称性，不同方向的菊池带具有相似的对比度和信噪比。实验数据还表明，要获得同等质量的图案，同轴 TKD 所需的电子剂量仅为离轴 TKD 的二十分之一，这不仅能提高采集速度，还能减少电子束对敏感样品的损伤。不过同轴 TKD 也面临独特的挑战，当样品足够薄时，图案中会出现明锐的衍射斑点，这些斑点与菊池带共存，增加了图案模拟和分析的复杂度。

3.离轴透射菊池衍射（**Off-axis TKD**）：过渡性的技术选择

离轴透射菊池衍射是最早实现的 TKD 构型，它其实是对现有 EBSD 系统的简单改造。在离轴 TKD 的实验设置中，样品需要倾斜约 20 度，背对着探测器，探测器则位于样品的下方但偏离入射电子束的光轴。这种构型不需要对扫描电镜进行大幅改造，只要将现有的 EBSD 探测器移动到样品下方就能实现 TKD 实验，因此在同轴 TKD 技术成熟之前，很多实验室都采用这种方法开展纳米尺度的取向表征。

从技术发展的角度来看，离轴 TKD 是从 EBSD 向真正的同轴 TKD 过渡的中间形态。它保留了 EBSD 系统的探测器设计，同时获得了透射几何的高空间分辨率，实验证明离轴 TKD 的空间分辨率与同轴 TKD 相当，都在纳米量级。但这种几何构型在图案质量上存在明显的缺陷，最突出的就是严重的球极投影畸变。

由于探测器不在电子束的正下方，菊池图案的中心会跑到探测器的有效区域之外，导致单个离轴 TKD 图案只能覆盖衍射空间的很小一部分，而且图案边缘的畸变极其显著。这使得传统的基于霍夫变换的菊池带检测算法难以正常工作，必须使用专门优化的索引算法才能标定图案。同时，散射角分布的不均匀性会造成图案对比度的梯度变化，靠近图案中心区域的特征质量明显优于边缘区域，影响了整个图案的分析精度。

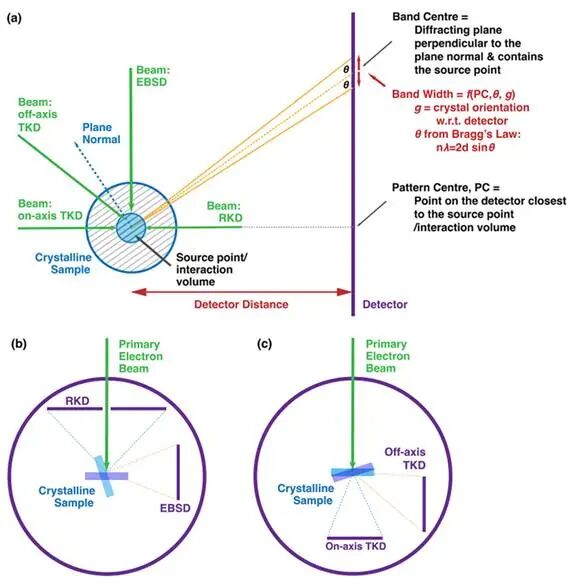

图 1 扫描电镜中常见菊池衍射几何构型的示意图（未按比例绘制）(a) 展示了探测器位置固定时的几何关系（带中心垂直于衍射晶面法线且包含源点，带宽度由布拉格角决定，图案中心为探测器上距源点 / 相互作用体积最近的点）；(b)、(c) 为扫描电镜中实际开展实验的示意图。Zhang et al., Materials Characterization 222 (2025)

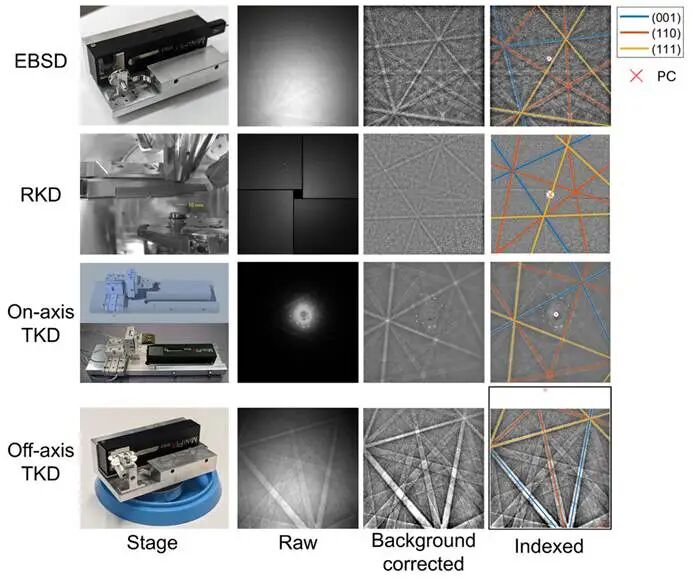

图 2 四种衍射几何对应的实验台架及典型原始、背景校正后的菊池衍射花样。同时展示了叠加了花样中心和选定衍射带的已标定花样。Zhang et al., Materials Characterization 222 (2025)

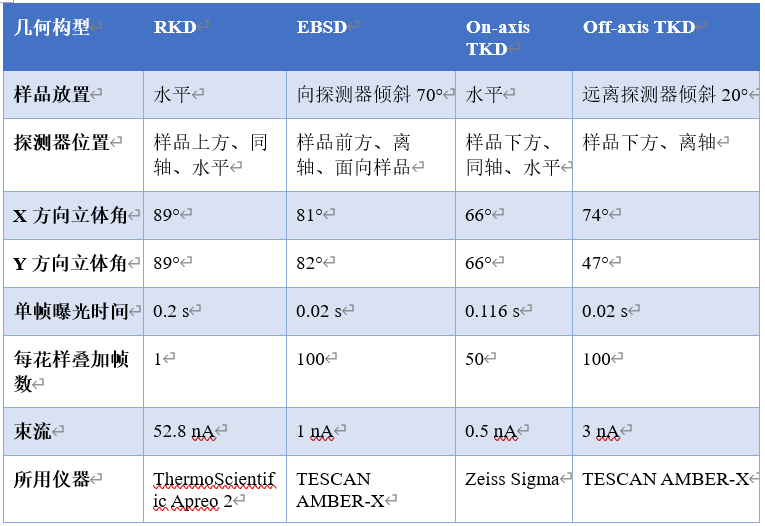

表 1 四种菊池衍射几何的典型实验条件

4.统一分析方法：衍射球重建技术

从二维图案到三维衍射空间

要公平比较这四种衍射技术的性能，其实是一件困难的事。因为每种技术拍到的菊池图案，都只是三维衍射空间的一个二维投影，就像从不同角度给同一个球体拍照，每张照片只能看到球体的一部分，直接比较这些二维照片，很难判断哪种技术本质上更优。

而衍射球重建技术，巧妙地解决了这个问题，为所有几何提供了统一的比较基准。

衍射球概念的核心思想其实很简单：对于一种给定的晶体，它所有可能的衍射信息，都可以分布在一个虚拟的球面上，这个球就叫做衍射球，球心正好位于电子与样品相互作用的源点。不同的衍射技术，只是从不同的角度和距离给这个衍射球拍照，得到不同的二维菊池图案。如果能从实验获得的二维图案出发，重建出完整的三维衍射球，就能消除几何因素的影响，在同一个标准下比较各种技术的真实性能。

重建衍射球的关键是利用晶体的对称性。这项研究使用的是多晶铝样品，铝是面心立方结构，具有 24 种立方对称操作。也就是说，只要拍到了衍射球的一部分，就能通过这 24 种对称操作，把剩下的部分补全，得到整个衍射球的信息。

为了让重建的结果更准确，需要采集多个不同取向晶粒的图案，将它们的信息在球面上叠加，最终获得覆盖完整衍射空间的实验衍射球，这个过程类似于医学上的 CT 扫描，通过多个角度的投影重建出三维结构。

一些研究中重建的衍射球，每个半球采用 2001×2001 像素的极射赤面投影分辨率，保证了足够的分析精度。所有的数据处理工作都是在 MATLAB 软件环境中，使用 AstroEBSD 和 MTEX 5.11.2 这两个专门的材料表征工具包完成的。为了和实验结果进行对比，研究人员还基于 Winkelmann 提出的布洛赫波方法，使用 AztecCrystal MapSweeper 软件进行了动力学模拟，生成了理论上的衍射球。

定量评估指标体系

有了统一的衍射球作为基准，研究人员从三个层次设计了定量评估指标，全面刻画每种几何的性能特征。

第一个层次是图案的整体质量评估。通过对图案进行傅里叶变换，分析其功率谱的分布，可以定量比较不同技术对高频信息的恢复能力。功率谱中的高频部分，对应的是菊池带清晰的边缘和细小的衍射特征，这些是高分辨率取向分析和应变测量的基础，功率谱的径向分布直接反映了图案的有效分辨率极限。

第二个层次是菊池带的精细结构分析。研究人员从重建的衍射球中，提取出 {002}、{022} 和 {111} 这三个最常见低指数晶面族的强度轮廓，重点考察 {004}、{006}、{222}、{333} 等高阶衍射特征的清晰度。这些高阶特征的存在与否，直接决定了应变测量和晶格参数测定的精度，是衡量技术高端性能的关键指标。这项分析采用球谐近似方法实现，带宽设置为 384，保证了分析的准确性。

第三个层次是几何畸变的定量评估。通过比较实验获得的图案与理论上的理想投影之间的差异，可以定量计算每种几何的球极投影畸变程度。畸变不仅会影响图案的视觉质量，更重要的是会引入系统误差，降低取向测定的精度和应变分析的可靠性，是实验设计中必须考虑的重要因素。

四种几何的性能比较结果

1.衍射球重建能力的共性与差异

实验结果显示，所有四种衍射几何都能够重建出完整的铝的衍射球。这一发现具有重要的理论意义，它证明尽管四种技术的几何构型差异巨大，但菊池衍射的物理本质是统一的。只要实验设置正确，几何参数校准准确，任何一种构型都能提供晶体的完整衍射信息，都可以用于常规的取向测定和相鉴定。

但重建完整衍射球的难易程度，在四种技术之间存在显著差异。同轴 TKD 和 RKD 的图案中心都位于探测器的中心附近，单个图案就能覆盖较大的立体角，因此只需要 3 到 6 个不同取向的图案进行平均，就能获得高质量的衍射球。EBSD 需要 6 个图案进行平均才能达到相当的质量。最具挑战性的是离轴 TKD，它单个图案在 Y 方向只能覆盖 47 度的立体角，而且畸变严重，必须采集 6 个以上不同取向的图案，经过仔细的叠加和校正，才能获得完整的衍射球。

从重建的质量来看，两种 TKD 技术明显优于反射模式的 EBSD 和 RKD。在重建的极射赤面投影图中，TKD 的菊池带更加明锐，晶带轴处的细节也更加丰富。傅里叶功率谱分析证实了这一观察，TKD 图案的功率谱能够延伸到更高的空间频率，说明它们能够保留更多的精细信息。而 EBSD 和 RKD 的功率谱衰减得更快，反映出它们的图案模糊程度更高，精细特征损失更严重。

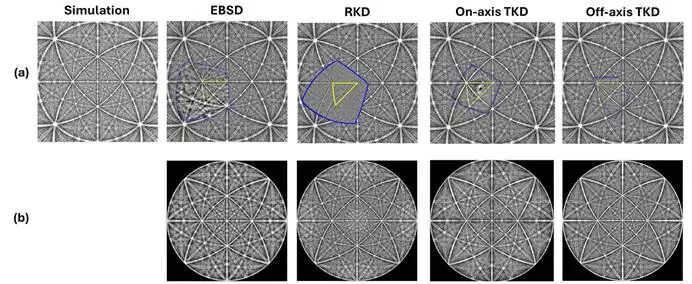

图 3 实验菊池衍射花样重投影与平均重构极射赤面投影图(a) 重投影至模拟极射赤面投影图上的实验菊池衍射花样（实验花样由蓝色边界框定，基本区由黄色标注）；(b) 对实验花样施加对称操作并叠加多个花样后得到的平均重构极射赤面投影图（所用花样数量详见表 1）。Zhang et al., Materials Characterization 222 (2025)

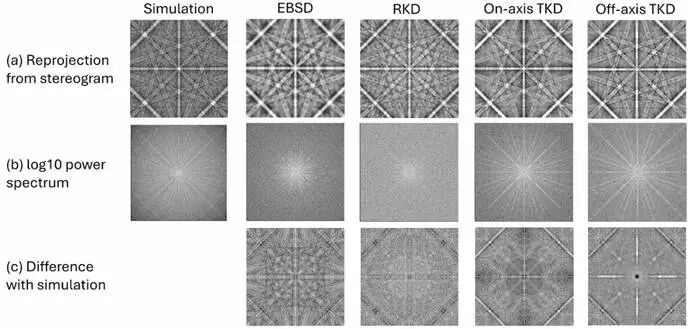

图 4 重投影花样质量评估(a) 由图 3 (b) 中重构极射赤面投影图重投影得到的菊池衍射花样（图案中心 (0.5,0.5,0.7)，取向 (0°,0°,0°)）；(b) 图 (a) 的对数快速傅里叶变换功率谱；(c) 重投影花样与模拟花样之间的差值图。（Zhang et al., Materials Characterization 222 (2025)）

2.菊池带轮廓与高阶特征分辨率

菊池带的强度轮廓分析，能够更细致地反映四种技术的性能差异。对于 {002} 和 {111} 这样的低指数晶面，四种技术都能很好地恢复菊池带的基本形状和主要强度特征，带中心的强度峰值和带边缘的位置，都与动力学模拟的结果吻合良好。这说明对于常规的取向标定和物相鉴定应用，所有四种技术都能提供足够的信息，都可以满足基本的研究需求。

真正的性能差异体现在高阶衍射特征的恢复能力上。在 {002} 晶面的强度轮廓中，对应 {004} 和 {006} 的高阶衍射小峰，在 TKD 的曲线中清晰可见，而在 EBSD 和 RKD 的曲线中，这些小峰要么明显减弱，要么完全消失。同样，在 {111} 晶面的强度轮廓中，{222} 和 {333} 的高阶反射峰，在 TKD 的结果中更加尖锐明锐，而在 EBSD 和 RKD 中则变得模糊不清。这种差异具有非常实际的意义，因为高阶衍射特征的清晰度，直接决定了高精度应变测量和晶格参数测定的精度，在这些高端应用中，**TKD 技术具有天然的优势**。

高阶特征衰减的物理根源，在于电子在样品中的能量损失差异。EBSD 和 RKD 中的电子，在块状样品内部经历了较长的散射路径，不同电子的能量损失差异很大。不同能量的电子形成的菊池带位置略有不同，这些略有偏移的菊池带叠加在一起，就会导致带边缘变得模糊，精细的高阶特征也被平均掉了。而 TKD 中的电子只穿过薄薄的一层样品，能量损失小，能量分布也更集中，因此能够保持明锐的衍射特征，保留更多的精细信息。

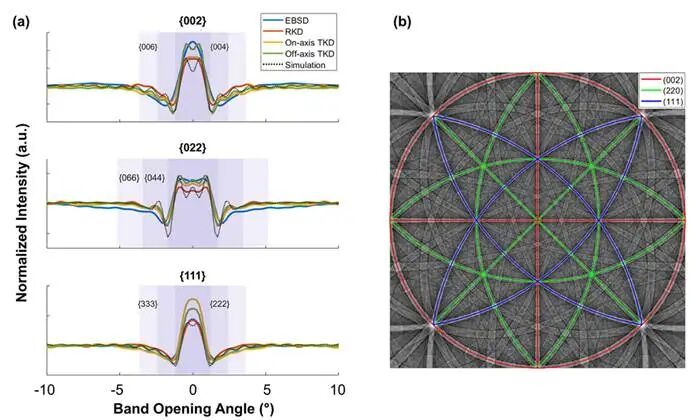

图 5 菊池带强度分布曲线(a) 从重构极射赤面投影图中提取的 {002}、{022} 和 {111} 衍射带的强度分布曲线。图中标注了部分高阶衍射带的布拉格角以指示衍射带边缘位置；(b) 展示了动力学模拟的极射赤面投影图上各衍射带的位置。（Zhang et al., Materials Characterization 222 (2025)）

3.球极投影畸变的定量评估

球极投影畸变是影响图案质量和分析精度的另一个重要因素。定量分析表明，四种几何的畸变程度呈现出明显的梯度分布。同轴 TKD 和 RKD 的图案中心位于探测器的中心，因此畸变最小，整个探测面上的图案质量相对均匀。EBSD 的图案中心靠近探测器的边缘，存在中等程度的畸变。离轴 TKD 的畸变最为严重，它的图案中心位于探测器的有效区域之外，Y 方向的图案中心坐标为 - 0.160，这导致探测器不同位置的放大倍数存在巨大差异，图案边缘的畸变极其显著。

畸变对实验分析的影响是多方面的。首先，严重的畸变会使得传统的基于霍夫变换的菊池带检测算法失效，因为这些算法通常假设菊池带是近似平行的直线，而畸变后的菊池带会变成明显的曲线。其次，畸变会导致探测器不同区域的角分辨率不均匀，图案中心附近的角分辨率高，边缘区域的角分辨率低，这意味着即使在同一个图案中，不同位置的取向测定精度也会存在差异。

不过，畸变也并非完全是负面因素。理论分析表明，在低散射角区域，每个像素对应的立体角更小，这意味着对微小取向变化的灵敏度更高。如果能够进行精确的几何校准和畸变校正，离轴 TKD 的这种极端畸变特性，反而可能发展成为高分辨率取向分析的新途径，这是一个值得进一步探索的研究方向。

讨论与技术展望

了解了四种技术的优缺点之后，研究人员该如何选择适合自己的衍射几何呢？Zhang等人的这项研究系统比较，为我们建立了一个清晰的决策框架，技术选择主要应该基于具体的研究目标、样品条件和实验室的可用设备。

对于常规的多晶材料取向 mapping 和织构分析，成熟的 EBSD 技术仍然是首选。它拥有最完善的商业解决方案，自动化程度高，软件功能也最丰富，只要样品能够承受 70 度的倾斜，EBSD 就能以较高的通量获得可靠的结果。RKD 作为新兴技术，在那些不能倾斜样品的特殊应用中具有独特优势，比如原位力学实验、多探测器联合表征和三维重构实验，但目前它的采集通量和技术成熟度还不及 EBSD。

对于纳米尺度材料的表征，TKD 技术是必然的选择。同轴 TKD 在图案质量、畸变控制和信噪比方面全面优于离轴 TKD，应该作为首选方案。只有在实验室无法安装同轴探测器的情况下，才考虑使用离轴 TKD。需要特别注意的是，TKD 对样品制备的要求很高，电子透明样品的制备本身就是一项技术挑战，需要专门的设备和经验。

对于高精度的应变测量和晶格参数测定，TKD 技术的优势更加明显。它优异的高阶特征分辨率，为亚微弧度级的微小取向差测量提供了基础。在这些高端应用领域，带能量过滤功能的直接电子探测器将成为标准配置，因为它能够进一步提升图案质量和测量精度。

1.能量过滤技术的关键作用

这项研究再次确认了能量过滤在现代菊池衍射技术中的核心地位。现在的直接电子探测器具备单电子计数能力，不仅能记录电子的位置，还能测量每个电子的能量，这使得研究人员可以在数据采集阶段就进行能量选择，只允许特定能量范围的电子参与成像。这一能力从根本上改变了菊池图案的形成过程，大幅提升了图案的质量和可解读性。

能量过滤对 RKD 技术来说尤为关键。如前所述，RKD 中电子的能量分布极宽，如果不进行能量过滤，低能电子的贡献会导致图案对比度反转，严重影响分析结果。实验表明，对于 30 千电子伏的入射电子，将能量阈值设置为 26 千电子伏，能够获得最佳的 RKD 图案质量。如果进一步降低入射电子能量，并相应调整能量阈值，比如使用 10 千电子伏的入射电子和 8 千电子伏的能量阈值，还能进一步优化 RKD 的性能。对于 EBSD 和 TKD，能量过滤同样能够提升图案的对比度和信噪比，只是效果没有对 RKD 那样显著。

未来的菊池衍射系统会越来越重视能量分辨能力。探测器的能量分辨率将不断提升，能量过滤的策略也会更加精细化。我们甚至可以想象，未来可以利用不同能量的电子分别成像，获得电子散射过程的能量分辨信息，从而发展出全新的表征模式，从菊池图案中提取更多关于样品的物理信息。

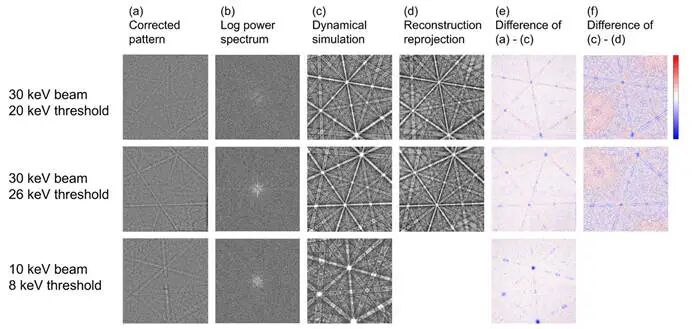

图 6 不同能量条件下的 RKD 图案质量对比展示了铝在三种实验条件下的 RKD 花样：30 keV 入射电子能量 + 20 keV 能量阈值、30 keV 入射电子能量 + 26 keV 能量阈值、10 keV 入射电子能量 + 8 keV 能量阈值。同时给出了对数功率谱、动力学模拟结果、30 keV 下重构衍射球的重投影花样，以及实验花样、模拟花样与重投影花样之间的差值图作为参考。注意：10 keV 行采用了专门生成的 10 keV 动力学模拟结果。（Zhang et al., Materials Characterization 222 (2025)）

2.精细衍射特征的挑战与机遇

这项研究还揭示了一个值得深入思考的现象：衍射斑点、过剩 / 缺陷（E/D）线等精细衍射特征，在衍射球重建的过程中会被平均化。这些特征只存在于特定的实验条件下，比如极薄样品中的衍射斑点，或者特定散射几何中的过剩 / 缺陷线。当我们将多个不同条件下的图案叠加起来，重建平均衍射球时，这些依赖于具体条件的特征就会被平均掉，无法在最终的重建结果中体现出来。

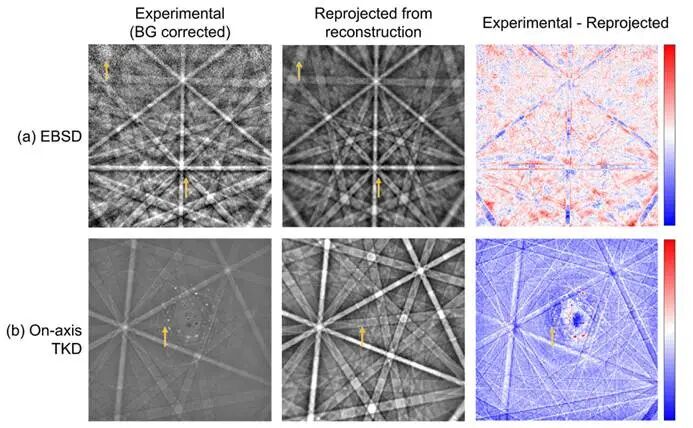

图 7 实验花样中的衍射特征向重构结果的传递效应(a) 原始 EBSD 花样中的过剩 / 不足（E/D）效应在重构极射赤面投影图和重投影花样中被平均消除；(b) On-axis TKD 实验花样中观察到的衍射斑点无法在平均重构得到的重投影花样中复现。箭头标注了选定的特征区域。（Zhang et al., Materials Characterization 222 (2025)）

这一现象具有双重含义。一方面，它意味着目前常用的基于平均衍射球的模板匹配方法，无法利用这些精细特征，对于追求最高精度的高分辨率分析来说，这是一种信息损失。另一方面，它也为未来的技术发展指明了方向，就是开发专门针对这些精细特征的模拟和分析方法。例如，同轴 TKD 中的衍射斑点，其实包含着丰富的样品厚度和动力学散射信息，如果能够建立准确的物理模型和分析算法，这些特征将成为新的信息来源，让我们从菊池图案中获得更多关于样品的信息。

目前，同时包含菊池带、过剩 / 缺陷线和衍射斑点的完整动力学模拟，仍然面临着计算复杂度高的挑战。但随着计算机计算能力的不断提升和物理模型的逐步完善，这一问题终将得到解决。届时，菊池衍射技术将从目前主要利用菊池带位置的几何信息，发展到充分利用所有强度特征的完整信息，实现表征能力的又一次质的飞跃。

面向未来的技术发展方向

回顾菊池衍射技术近百年的发展历程，可以清晰地看到探测器技术进步对整个领域的推动作用。从最早的照相胶片，到后来的荧光屏加 CCD，再到今天的直接电子探测器，每一次探测器技术的革命，都带来了衍射几何的创新和分析能力的提升。本研究中比较的四种衍射几何，正是直接电子探测器小型化带来的直接成果。

展望未来，这一发展趋势还将继续。探测器会变得更加紧凑，能量分辨率更高，计数速度也更快。这将允许更加灵活的探测器布置，甚至可能出现多探测器阵列，同时采集不同散射角的衍射信息，进一步提升数据采集的效率和信息含量。同时，人工智能和机器学习技术将在图案分析中发挥越来越大的作用，帮助研究人员处理更加复杂的衍射特征和更大规模的数据集。

最后需要认识到的是，没有一种衍射几何是绝对最优的，能够适合所有的应用场景。EBSD、RKD、同轴 TKD 和离轴 TKD，每种技术都有自己的适用范围和独特价值。研究人员的任务不是简单地评判哪种技术更好，而是要根据自己的具体研究需求，选择最合适的工具，或者创造性地组合多种技术，充分发挥每种几何的优势，共同推动材料表征技术不断向前发展。
