三维原子探针（APT）成像分析界面和晶界的思考

本文主要讲述三维原子探针成像分析界面和晶界的思考。

界面是决定金属材料力学性能的核心微结构单元，原子尺度下的界面成分与结构解析，是建立 “结构-性能” 关联、指导合金成分与工艺设计的核心基础。

三维原子探针成像（APT）凭借三维原子级成分定量能力，过去二十年间深刻推动了界面偏聚、相变动力学等领域的研究；但与此同时，界面分析结果的可重复性、定量准确性的争议始终伴随技术发展。

空间分辨率不均：被平均的界面宽度

在界面表征领域，一个长期存在的矛盾是：高分辨透射电镜下的金属界面往往锋利如线，仅一两个原子层厚度；而 APT 测得的成分过渡区通常宽达数纳米。这一差异常被简单归因于两种技术的分辨率差距，却忽略了 APT 自身的一个关键特性 —— 它的空间分辨率在整个视场内并非均匀分布。

APT 的成像本质是针尖表面原子在强电场下逐层蒸发，经飞行后投影到位置灵敏探测器上，再通过几何算法反推原子的三维坐标。晶体中低指数晶面的原子排列最规整，蒸发顺序稳定，离子飞行轨迹偏差最小，对应在探测器中心会形成集中的亮点，即晶体学极点；越靠近视场边缘，离子轨迹的像差越显著，空间分辨率随之下降[3]。这个效应类似相机成像，对焦中心最清晰，边缘逐渐模糊。

在 Fe-C-Mn 三元钢的 α-γ 相变界面体系中，这一效应的影响被量化展现[1]。该界面符合 Kurdjumov-Sachs 取向关系，经 Yao 滤波处理后，可在探测器击中点图上清晰识别出界面两侧的 (011) 晶极，两侧晶粒取向差约 2°，属于典型的半共格界面，如图 1 所示。

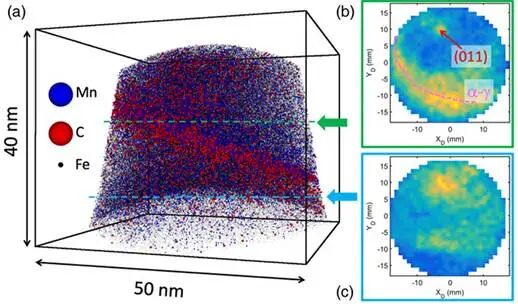

图 1 含相变界面的 APT 重构结果与探测器击中点图。(a) 数据集中 Mn、C、Fe 元素的三维分布，Fe 离子仅显示 5% 以保证清晰度，红色箭头标注分析方向，粉色虚线标示 α-γ 界面位置；(b)(c) 对应 (a) 中不同深度位置、0.5 百万离子厚度切片的探测器击中点图，(b) 中标注出 (011) 晶极。

常规分析通常取一个大直径圆柱垂直贯穿界面，用平均后的成分剖面代表整个界面。按此方法得到的碳元素偏聚峰半高宽约 2.3 nm，与多数已发表文献的结果一致[1]，如图 2 所示。但这个数值本质上是清晰区与模糊区混合后的平均值，其中还叠加了碳元素自身的定量误差 —— 分子离子峰重叠、多重击中信号损失、团簇离子解离导致的轨迹偏移，都会进一步展宽成分峰。

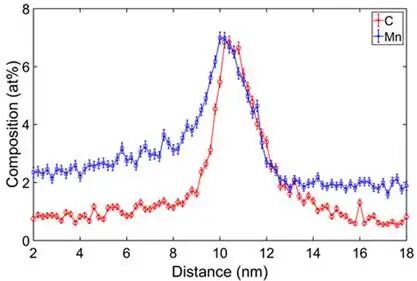

图 2 垂直于界面的圆柱区域内碳（红色）与锰（蓝色）的成分剖面，步长 0.2 nm

当沿着界面平行方向，以 4 nm 直径的小圆柱从极点向边缘逐步移动取样后，差异清晰显现：极点附近的成分过渡最陡峭，碳、锰的峰宽仅约 1 nm，对应 4~5 个原子层厚度；距离极点 25 nm 处，峰宽已显著增大[1]，如图 3 所示。这直接证明，常规的全视场平均方法会系统性高估界面的真实宽度；只有在极点附近的高分辨率区域，才能测得最接近真实情况的界面尺度。对于初学者而言，这是最容易忽略的一个误差来源 —— 并非 APT 测不准，而是没有选对测量的位置。

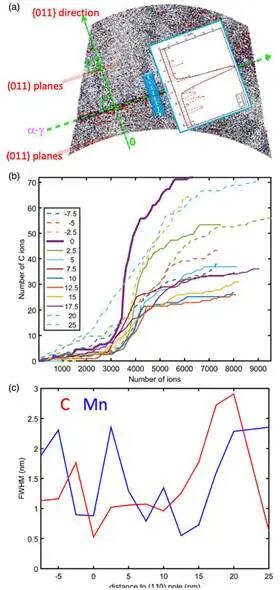

图 3 距极点不同距离处的界面宽度分析。(a) 含界面的 5 nm 厚切片侧视图，显示两个 (011) 极点迹线与对应原子面，沿界面法线方向设置系列圆柱取样区；(b) 各取样区的积分成分剖面（累积原子数法），图例标注距极点的距离；(c) 高斯拟合得到的碳（红）与锰（蓝）成分峰半高宽随距极点距离的变化

非均匀的界面：被单一数值掩盖的结构细节

比宽度测量偏差更值得注意的，是界面平面内溶质分布的本征非均匀性。当前多数 APT 界面研究习惯用一个浓度值、一个过剩值来描述整个界面，默认界面是一个均匀平整的平面，但真实的半共格界面远非如此。

仍以上述相变界面为例，提取界面处 5 nm 厚的切片俯视观察，构建 6 at% 锰的等成分面后，可以看到两条平行延伸的高锰富集条带，这是被溶质原子装饰的界面位错[1]，如图 4 所示。半共格界面两侧的晶体取向不能完全匹配，就会通过一系列位错来协调错位，类似两块拼接不齐的木板，接缝处会有规律的台阶。这些位错间距约 18 nm，对应小于 1° 的取向差，与通过极点偏移推算的结果吻合。

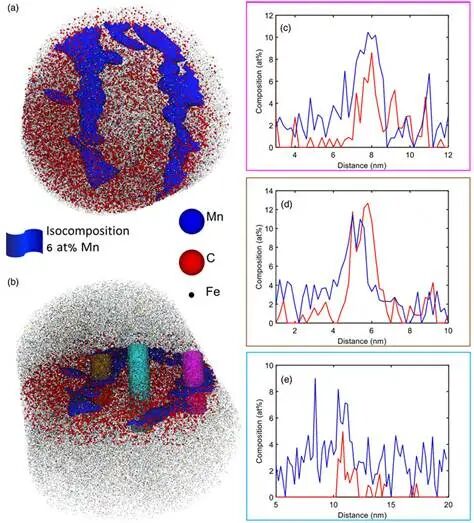

图 4 界面面内的溶质分布特征。(a) 界面俯视图，叠加 6 at% Mn 等成分面，显示两条高 Mn 偏聚条带；(b) 倾斜视角的原子分布图，标示三个直径 5 nm 的圆柱取样区；(c)(d)(e) 对应三个取样区的 Mn 与 C 成分剖面

定量结果显示，位错处的锰峰值浓度约 10 at%，碳约8\10 at%，比界面其他区域高出 20%\30%。这不是随机的噪声起伏，而是具有明确物理意义的结构特征：锰的扩散速率极低，偏聚只能形成于相变过程中；位错既是溶质的优先偏聚位点，也是碳的快速扩散通道，二者的共偏聚会直接影响界面的迁移速率，是耦合溶质拖曳相变机制的核心证据。如果只用一个平均浓度代表整个界面，这些对理解相变机制至关重要的细节就会被完全掩盖。

这一规律同样适用于晶界分析。实际晶界上不同位置的原子排布、缺陷密度、偏聚程度都存在差异，晶界台阶、位错节点、不同晶面的偏聚能各不相同。单一的平均数值看似简洁，实则丢失了与材料性能直接相关的关键信息 —— 很多时候，恰恰是偏聚最严重的局域位点，决定了晶界脆化、析出形核等过程的发生。针对这一局限，界面过剩二维面内成像技术的发展，为局域偏聚的定量表征提供了可行的技术路径 [6]。

吉布斯界面过剩：一个常用指标的三重局限

在晶界偏聚的定量分析中，吉布斯界面过剩是目前最通用的指标，它通过积分计算界面上超出基体的溶质原子面密度，用于衡量偏聚的强弱，这一定量框架自 1993 年提出后沿用至今[2]。这个指标沿用数十年，很多研究者会默认它是 “标准、客观” 的，但实际上，它的计算过程和物理意义都存在多重局限。

第一重局限来自场蒸发导致的原子密度畸变。

APT 重构的晶界数据中，界面区域的表观原子数密度往往高于两侧基体，看起来就像原子被挤压在了一起，如图 5 所示。这并非真实的原子堆积，而是 “局部放大效应” 造成的假象：晶界的结构不连续与成分差异会扭曲局部电场，使离子轨迹发生额外偏转，而统一的重构算法无法修正这种局域偏差，最终导致界面处的原子被错误压缩，表观密度升高。

模拟研究已证实，即便成分完全均匀的体系，仅晶界结构本身就会引发这种密度异常[5]。如果直接按体积统计原子数，很容易把假象误判为真实偏聚；即便采用积分法计算过剩值，轨迹偏移带来的成分定量误差也无法完全消除。

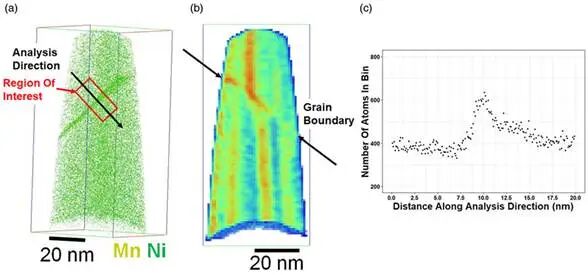

图 5 晶界区域的原子密度变化。(a) APT 针尖中 Mn 与 Ni 原子的分布；(b) 沿分析方向的原子数密度分布；(c) 感兴趣区内每 0.1 nm 步长的原子计数变化

第二重局限来自计算过程的强主观性。

吉布斯过剩的计算需要研究者手动划定界面的起止位置、选取两侧基体的参考区域、设定统计步长与取样面积，其中每一个参数都会显著影响最终结果[1]。影响最大的是界面范围的界定 —— 真实 APT 数据中，界面成分是渐变过渡的，没有明确的边界，不同研究者的判定标准差异很大。图 6 的模拟曲线展示了两种典型的划分方式，对应的磷元素过剩值相差可达 36%，如表1 所示。除此之外，如果取样方向不垂直于界面，也会因混入基体成分而系统性低估过剩值。目前学界没有统一的操作规范，不同团队的结果往往不具备可比性。

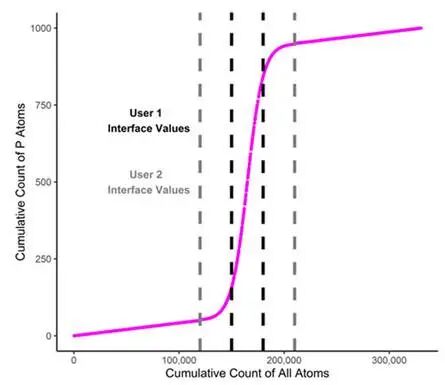

图 6 模拟的磷原子累积数 - 总原子累积数曲线，示意两位用户对界面区域起止位置的不同界定

| 表**1**界面起止位置选取对吉布斯界面过剩值计算的影响（假设面积 100 nm²**，η=0.37）**

| 用户 | 界面起始（累积原子数） | 界面终止（累积原子数） | P    的界面过剩（**atoms/nm²**） | | 1 | 150     000 | 180     000 | 17.7 | | 2 | 120 000 | 210 000 | 24.1 | |

基体参考区域的选取同样没有统一标准。吉布斯模型假设界面两侧是均匀的体相，但真实材料中，晶界周围常存在溶质贫化区、无沉淀区，基体成分本身就不均一。图 7 示意了四种可能的基体选取方案，每一种都有合理之处，但计算出的过剩值差异显著。这种定义的模糊性，进一步削弱了结果的可重复性[1]。

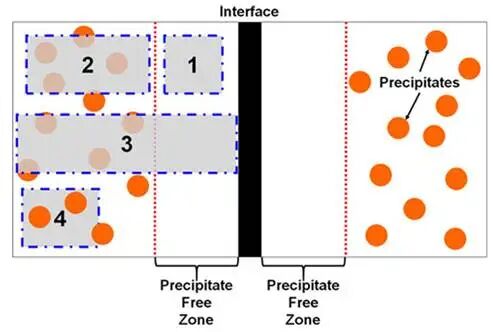

图 7 含析出相无沉淀区的界面结构示意图，示意四种可能的 “均质基体” 选取方案

第三重局限是物理意义与实际性能的脱节。

吉布斯过剩衡量的是 “相对偏聚程度”，即界面浓度相对于基体的高出幅度，但决定材料宏观性能的往往是界面的绝对溶质浓度。比如晶界脆化，直接与晶界上有害杂质的绝对含量相关，而非偏聚的倍数。图 8 与表2的简化案例清晰说明了这一点：基体杂质含量高的 “劣质批次”，界面绝对浓度更高、对性能更不利，但吉布斯过剩值反而更低。如果只看过剩值，很可能得出与性能相悖的结论。

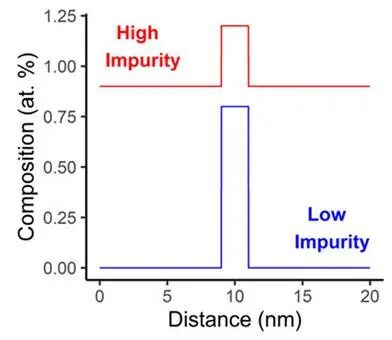

图 8 两批不同基体杂质含量的材料中，同类型界面的杂质元素成分剖面示意图

| 表2 两批材料的成分差异与吉布斯过剩值对比（假设   η=1，面积 1000 nm²，总原子数 100000，ξ=0.5）

| 批次 | 基体浓度（**at%**） | α    相浓度（**at%**） | 界面浓度（**at%**） | 界面过剩（**atoms/nm²**） | | 优质 | 0.08 | 0.00 | 0.80 | 8.0 | | 劣质 | 0.93 | 0.90 | 1.20 | 3.0 | |

、更值得注意的是，吉布斯过剩的热力学解读严格依赖平衡态假设。只有体系达到热力学平衡，过剩值才能与偏聚自由能等参数对应。但工程材料中的很多界面偏聚属于非平衡态，比如相变过程中的溶质拖曳、冷变形引入的非平衡偏聚，这类偏聚区宽度远大于平衡态，此时仍用过剩值计算热力学参数，就失去了严谨的物理基础[1]。

从制样到解析：全流程的规范路径

上述问题并非 APT 技术本身的缺陷，更多是应用方式不够严谨导致的偏差。从制样、数据处理到结果报告，全流程建立规范意识，就能显著提升界面分析的可靠性。

首要的改进在制样环节。

APT 界面分析应效仿 TEM 的制样逻辑，把界面取向作为核心考量因素。当界面严格垂直于样品轴向时，局部放大效应最弱，轨迹偏差最小；同时让低指数晶向位于视场中心，可充分利用极点附近的高分辨率区域。制样前通过 EBSD、透射菊池衍射等技术预表征界面取向，筛选合适的位点再进行定点切割，应当成为高精度界面分析的常规操作。这一原则在 TEM 领域早已普及，但在 APT 研究中尚未得到足够重视。

数据处理层面，应理性看待自动化工具的局限。

目前广泛使用的接近直方图方法便捷高效，目前广泛使用的接近直方图方法便捷高效，该算法自 2000 年提出后，迅速成为界面与析出相成分分析的主流工具[4]。但等值面构建过程中的高斯平滑会人为展宽界面，界面越薄偏差越显著。对于高精度研究，传统的圆柱剖面法虽然繁琐，但参数透明、假设清晰，更便于评估误差。无论采用哪种方法，研究者都应在论文中明确报告体素尺寸、离域化参数、取样区域尺寸等关键处理条件，提升结果的可重复性。地质学界已率先出台 APT 数据报告的最佳实践规范，材料学界也应尽快建立适配自身领域的统一标准。

在定量指标的使用上，不应将吉布斯过剩作为唯一的评价标准。

更完整的做法是同时报告界面峰值浓度、两侧基体浓度与界面过剩值，既体现相对偏聚程度，也提供绝对浓度信息，方便读者结合材料性能进行判断。针对非平衡体系的界面，应谨慎使用过剩值推导热力学参数，明确标注方法的适用边界。

此外，界面面内的成分分布分析应补充统计显著性检验，区分真实的偏聚起伏与原子随机分布的噪声，避免过度解读。面内成像技术虽已逐步成熟[6]，但目前多停留在定性展示层面，未来发展定量的面内偏聚分析方法，也是 APT 界面研究的重要方向。

参考资料

1.Jenkins BM, Danoix F, Gouné M, Bagot PAJ, Peng Z, Moody MP, Gault B (2020) Reflections on the Analysis of Interfaces and Grain Boundaries by Atom Probe Tomography Microscopy and Microanalysis

2.Krakauer BW, Seidman DN (1993) Absolute atomic-scale measurements of the Gibbsian interfacial excess of solute at internal interfaces Physical Review B 界面定量方法的奠基之作。

3.Gault B, Moody MP, De Geuser F, Haley D, Stephenson LT, Ringer SP (2010) Spatial resolution in atom probe tomography Microscopy and Microanalysis 空间分辨率的理论源头。

4.Hellman OC, Vandenbroucke JA, Rüsing J, Isheim D, Seidman DN (2000)Analysis of three-dimensional atom-probe data by the proximity histogram Microscopy and Microanalysis主流分析算法的起源。

5.Blavette D, Vurpillot F, Pareige P, Menand A (2001) A model accounting for spatial overlaps in 3D atom-probe microscopy Ultramicroscopy界面重构误差的理论模型。

6.Felfer P, Scherrer B, Demeulemeester J, Vandervorst W, Cairney JM (2015) Mapping interfacial excess in atom probe data Ultramicroscopy面内偏聚成像的技术突破。
