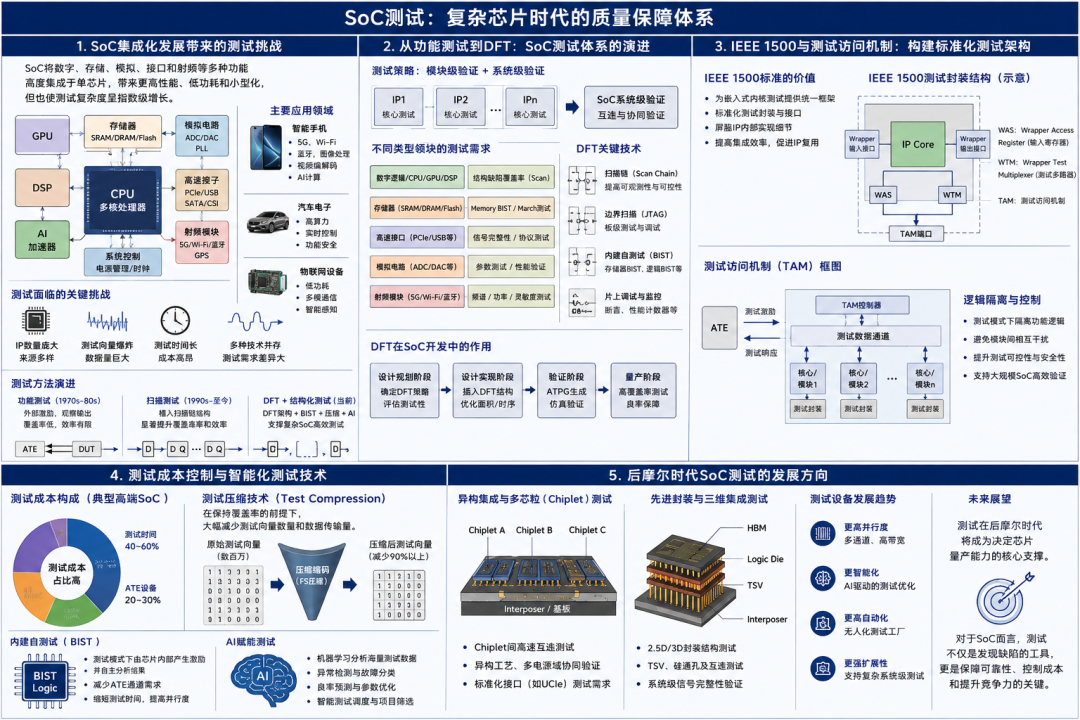

SoC测试：复杂芯片时代的质量保障体系

SoC高度集成CPU、AI加速、射频等功能，性能提升同时使测试验证难度骤增。从功能测试到DFT，再到IEEE 1500标准化与AI辅助优化，测试体系正成为保障良率、控制成本的关键环节，未来还将延伸至Chiplet与三维封装领域。

SoC集成化发展带来的测试挑战

随着移动互联网、人工智能、物联网以及汽车电子产业的快速发展，芯片设计正在从单一功能模块向高度集成化方向演进。片上系统（System on Chip，SoC）正是在这一背景下逐渐成为主流解决方案。与传统集成电路相比，SoC最大的特点在于将原本分散于多个芯片中的数字逻辑、存储单元、模拟电路、高速接口以及射频模块等功能集成于同一颗芯片内部，从而实现更高的系统性能、更低的功耗以及更小的产品尺寸。

现代SoC已经不再是简单的处理器加存储器组合，而是融合了CPU、GPU、DSP、AI加速器、高速通信接口、无线连接模块以及各类专用功能单元的复杂系统。例如智能手机主控芯片往往同时集成5G通信、Wi-Fi、蓝牙、图像处理、视频编解码以及人工智能计算模块；汽车电子SoC则需要兼顾高算力、实时控制和功能安全要求。这种高度集成化设计显著提升了系统性能，却也给后续测试验证带来了前所未有的挑战。

在集成电路产业发展初期，功能测试曾是验证芯片质量的主要手段。测试工程师通过向芯片输入特定激励信号，并观察输出响应是否符合设计预期来判断器件功能是否正常。然而随着晶体管数量呈指数级增长，单纯依靠外部功能验证已难以覆盖芯片内部所有潜在缺陷。进入深亚微米时代后，扫描测试（Scan Test）逐渐成为主流方案，通过在设计阶段植入可测试结构，提高缺陷覆盖率和测试效率。

从功能测试到DFT：SoC测试体系的演进

对于SoC而言，测试问题远比传统数字芯片复杂。首先，芯片内部往往包含数量庞大的知识产权模块（IP Core），这些模块可能来自不同供应商，采用不同设计规范和测试架构。其次，大规模集成导致测试向量数量急剧增加，如果仍采用传统测试方法，不仅测试时间难以接受，而且测试数据存储和传输成本也会显著上升。此外，不同类型模块对应完全不同的测试需求，例如CPU和数字逻辑关注结构缺陷覆盖率，存储器需要进行专门的Memory BIST测试，高速接口需要进行信号完整性验证，而射频模块则需要频谱与功率参数测试。因此，SoC测试已经从单一测试流程发展为涵盖多种技术路线的综合测试体系。

当前主流的SoC验证策略通常采用“模块级验证与系统级验证相结合”的思路。在芯片开发阶段，各功能模块首先完成独立测试，确保单个IP达到设计要求；随后通过系统级验证评估各模块之间的协同工作能力。这样的分层测试架构不仅提高了问题定位效率，也有效降低了复杂系统的验证难度。

为了应对SoC测试规模不断扩大的问题，设计可测试性（Design for Testability，DFT）技术逐渐成为现代芯片开发流程的重要组成部分。测试不再只是流片后的质量检验环节，而是在设计初期便同步规划。工程师会在芯片内部嵌入扫描链、边界扫描结构、自测试模块以及专用调试单元，使测试设备能够直接访问芯片内部关键节点，从而提高故障检测能力。

IEEE 1500与测试访问机制：构建标准化测试架构

在这一过程中，IEEE 1500标准的出现具有重要意义。该标准为嵌入式内核测试提供了统一框架，使来自不同供应商的IP模块能够采用一致的测试接口和访问机制。借助标准化测试封装结构，系统集成商无需深入了解每个IP内部细节，便能够完成整体测试架构设计。这种标准化思想显著提高了复杂SoC的集成效率，也推动了第三方IP产业的发展。

从测试架构角度来看，现代SoC测试通常围绕测试访问机制（TAM）展开。测试访问机制相当于芯片内部的数据通道，负责将自动测试设备（ATE）产生的测试激励传输至目标模块，同时将测试响应返回至分析系统。为了避免测试过程中不同模块相互干扰，工程师还会在各功能单元外围构建测试封装结构，实现测试状态下的逻辑隔离。通过这种方式，即使面对拥有数十亿晶体管的大规模SoC，也能够实现高效、可控的测试流程。

测试成本控制与智能化测试技术

值得注意的是，测试成本已经成为先进SoC开发中的关键因素之一。随着芯片复杂度持续提升，测试费用在产品总成本中的占比不断增加。在部分高端处理器和通信芯片中，测试成本甚至接近制造成本。因此，近年来测试压缩技术（Test Compression）得到广泛应用。其核心思想是在保持缺陷覆盖率的前提下，大幅减少测试向量数量和数据传输量，从而缩短测试时间，提高测试设备利用率。与此同时，内建自测试（BIST）技术也被大量采用，使部分测试任务能够在芯片内部完成，降低对外部测试资源的依赖。

近年来，人工智能技术正在逐步进入SoC测试领域。传统测试优化往往依赖工程师经验，而基于机器学习的数据分析方法能够从海量测试结果中自动识别异常模式，实现良率预测、故障分类以及测试参数优化。部分先进封测企业已经开始利用AI辅助筛选关键测试项目，在保证产品质量的同时减少冗余测试时间，从而进一步降低测试成本。

后摩尔时代SoC测试的发展方向

从产业发展趋势来看，先进封装、高性能计算和人工智能芯片的兴起正在推动SoC测试持续升级。未来的测试体系将更加注重异构集成、多芯粒（Chiplet）系统以及三维封装结构的测试需求。测试对象不再局限于单颗芯片，而是逐步扩展至完整系统级封装。与此同时，测试设备也将向更高并行度、更智能化和更高自动化方向发展，以满足下一代复杂芯片对质量与可靠性的严格要求。

可以预见，在后摩尔时代，测试技术的重要性不仅不会下降，反而将成为决定先进芯片量产能力的重要支撑。对于SoC而言，测试已不仅是发现缺陷的工具，更是保障产品可靠性、控制制造成本以及提升市场竞争力的重要组成部分。‍
