随着汽车电子系统从传统燃油车的低压架构向纯电动汽车的400V、800V高压平台转型，电磁干扰（EMI）的抑制面临着全新的、更为严峻的挑战。进入新能源汽车时代，高压快充技术的普及使得电压变化率（dV/dt）与电流变化率（dI/dt）显著提升，导致EMI的强度、频率范围及传播路径发生了显著变化。这一技术变革直接推动了车规级磁性元件向大电流承载、宽频带阻抗及高环境可靠性方向演进。
汽车电子EMI抑制的技术挑战
相较于传统燃油车，新能源汽车的电子系统复杂度呈指数级增长。电池管理系统（BMS）、电机控制器、智能座舱及高级驾驶辅助系统（ADAS）等高功率密度设备的密集部署，构建了极为复杂的车内电磁环境。特别是在800V高压平台的应用中，虽然充电效率得到了显著提升，但随之产生的高频开关噪声对电源线提出了更严苛的滤波要求。
汽车内的电源线作为电磁干扰传播的主要路径之一，其噪声抑制效果直接关系到整车的电磁兼容性能。传统的共模电感在面对大电流应用时，往往存在磁饱和、温升过高、阻抗范围有限等问题，难以满足现代汽车电子系统的严苛要求。同时，车规级元件还需要通过严格的振动、冲击、湿度等可靠性测试。
Bourns SRF7038A系列
应对高压EMI挑战的革新方案

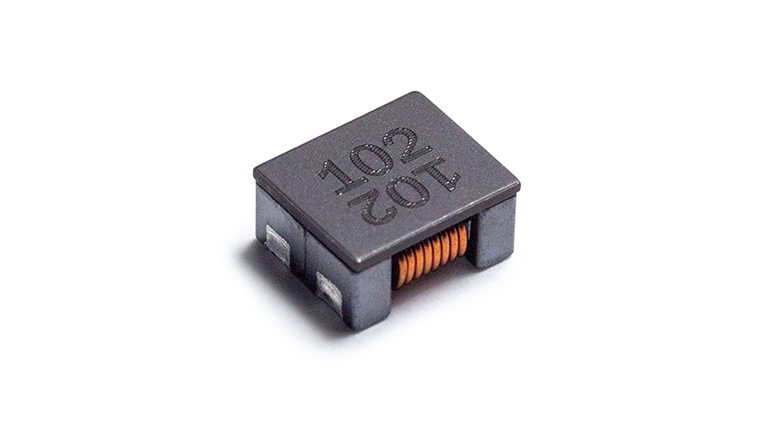

针对上述挑战，安富利的合作伙伴Bourns推出了全新SRF7038A系列车规级、符合AEC-Q200标准的共模扼流圈，为汽车电源线EMI滤波提供了高性能解决方案。该系列产品采用了多项成熟且先进的技术设计，能够有效应对大电流工况下的电磁干扰问题。
SRF7038A系列产品的额定电流高达15A，阻抗范围覆盖70Ω至3000Ω，覆盖从低频到高频的宽频带滤波需求。这种高电流承载能力与宽阻抗范围的组合，使其能够灵活适配不同功率等级的车载充电机（OBC）及DC-DC转换器电路。
在结构设计方面，SRF7038A系列采用了先进的扇形绕组结构与闭合磁路铁氧体核心。扇形绕组结构能够显著提升绕组间的介电强度，有效抵抗高电压应力造成的电气击穿。闭合磁路铁氧体核心则提供了优异的磁屏蔽效果，能够有效防止电磁辐射向外泄漏，同时也降低了外部磁场对电感性能的干扰，有助于提升信号传输的完整性。
作为符合AEC-Q200标准的汽车级器件，SRF7038A系列经过了严格的车规级测试验证，能够在恶劣的汽车环境中保持长期稳定的性能。产品工作温度范围涵盖-40°C至+125°C，符合主流车规级电子元件的温度应用标准。此外，该系列产品还符合RoHS标准且无卤素，顺应了全球电子行业可持续发展趋势。
目前，SRF7038A系列已应用于消费电子、工业及汽车电子系统中的电源线噪声抑制，可适用于汽车电子控制单元（ECU）、DC电源线等关键场景，为相关电子设备提供可靠的EMI防护。
