安森美SiC Combo JFET赋能SSCB固态断路器革新

作为全球领先的技术分销商和解决方案提供商，安富利始终紧跟前沿技术趋势，深度聚焦客户实际应用痛点，本文将结合安富利的合作伙伴安森美在宽禁带半导体领域的创新技术与解决方案，分析固态断路器（SSCB）设计的关键技术路径，助力行业应对电力系统升级背后的安全与效能双重考验。

随着新能源、数据中心、工业配电向高压、高密度、高可靠演进，传统机械断路器的速度、寿命与智能化瓶颈日益凸显。固态断路器凭借全电子开关实现微秒级分断、无弧运行、长寿命，成为新一代电路保护的主流方向。安森美EliteSiC JFET（Combo JFET）以集成化、低损耗、高鲁棒性等特性，成为SSCB设计的优选功率器件。

SSCB（固态断路器）知识简介

固态断路器（SolidState Circuit Breaker，SSCB）是完全无机械触点的电路保护装置，以功率半导体开关替代传统机械触头，通过电子检测与控制实现过载、短路故障的快速切断。

核心特点：

• 无机械运动部件，无电弧、无磨损；

• 故障分断速度微秒级，比机械断路器快1000倍以上；

• 支持双向电流、热插拔、远程监控、智能保护；

• 适配AC/DC系统，尤其解决直流灭弧难的行业痛点。

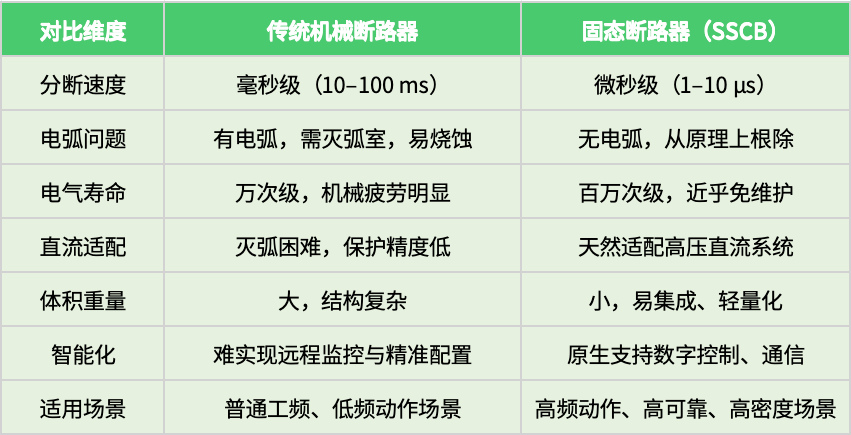

（SSCB与传统机械断路器对比）

SSCB已成为新能源、数据中心、工业配电三大领域的标配保护方案。

1. AI数据中心/Rubin架构机柜低压直流：AI大模型机柜功率密度飙升，传统交流供电与机械保护瓶颈凸显。

• 电流大、压降敏感，要求更低导通损耗；

• 机柜空间极致紧凑，必须小型化、高密化；

•故障必须极速切断，避免服务器宕机与硬件烧毁；

• 支持热插拔、远程监控，适配智能化运维。

2. 新能源领域（储能/充电桩/光伏直流）：SSCB耐高温、高可靠，大幅减小运营和维护成本。

• 高压直流回路多、故障风险高；

• 要求无电弧、高隔离、长寿命；

• 户外/车载环境温度波动大。

3. 工业配电/工控/伺服/轨道交通：SSCB抗扰强、寿命长、动作精准，提升产线连续性与设备寿命。

• 频繁启停、强干扰、高可靠性要求；

• 过流/短路需快速限流，保护昂贵设备。

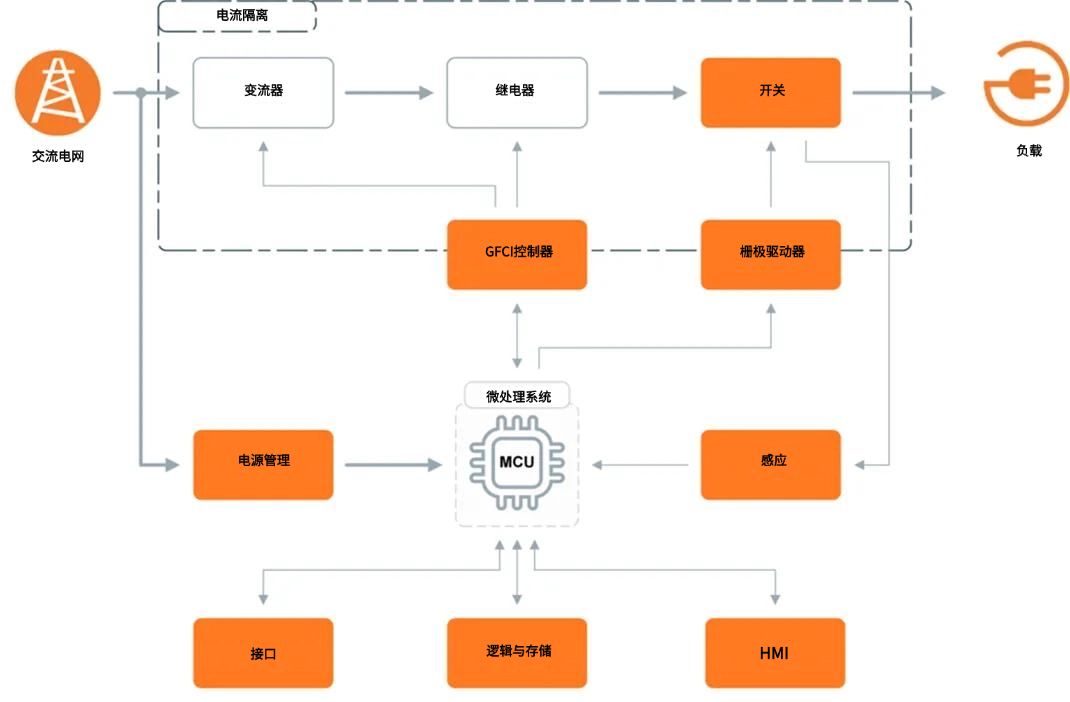

（SSCB系统框图，图片来源于安森美官网）

安森美SiC Combo JFET：

完美匹配SSCB核心要求

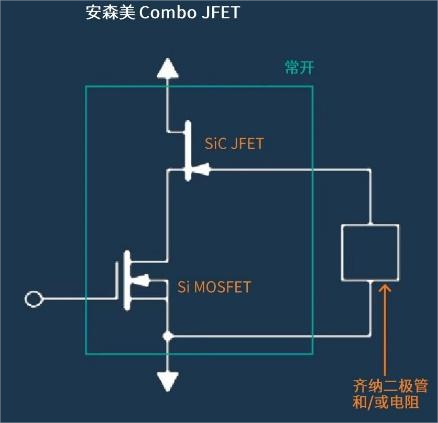

安森美SiC Combo JFET将SiC JFET+低压Si MOSFET集成单封装，天然常关、易用可靠等特点，精准匹配SSCB系统设计痛点。

ONS SiC Combo JFET核心优势：

1. 低功耗易散热：超低导通损耗，显著降低系统发热、故障关断快、耐受大电流冲击。

• 超低RDS(on)：以UG4SC075005L8S为例，25℃时RDS(on)仅5mΩ，175℃高温下仅12.2mΩ，单位面积导通电阻业界领先；

• 双向导通特性：VGS=0时漏源极自然导通，电子双向自由流动，无体二极管压降，进一步降低通态损耗；

• 低开关损耗：栅极电荷（Qg）极低，开关速度快（7.5μs级关断），di/dt耐受能力强，大幅减少开关过程能量损耗；

• 低结壳热阻：TOLL封装热阻低至0.3°C/W，顶部冷却设计，散热效率大幅提升；

• 优势：SSCB长期运行、温升低、散热设计简化、系统效率提升、可承载更大连续电流。

2. 空间紧凑性：高功率密度、适配高密度集成、小体积、多器件并联。

• 芯片面积小：SiC材料击穿强度是硅的10倍，相同耐压下芯片面积仅为硅器件的1/2，单位面积电流密度更高；

• 集成化设计：SiC Combo JFET将SiC JFET与低压Si MOSFET集成于单封装，减少分立器件数量，PCB布局更紧凑；

• 易并联特性：器件参数一致性好，多管并联均流性能优异，可灵活扩展电流容量；

• 优势：可实现超薄、高密度设计，PCB利用率高，SSCB体积大幅缩小，适配数据中心、工业电源、电动汽车等高密度场景。

3. 可靠性：结构稳健，短路耐受、抗辐射、耐受极端情况。

• 结构简单可靠：JFET为结型栅极，无氧化层，无电荷俘获效应，参数漂移小，抗辐射能力强（适配航天、核能）；

• 高峰值电流能力：IDM额定值达588A，可耐受600A以上脉冲电流，短路时快速限流，保护系统；

• 短路耐受能力：7.5μs超快过流响应，可承受反复短路冲击，无器件损坏风险；

• 雪崩能量耐受：SiC材料雪崩能量高，可吸收故障关断时的感性能量，无需额外箝位电路；

• 栅极鲁棒性：对栅极欠压、过压耐受性强，不易因驱动异常损坏；

• 优势：SSCB在短路、浪涌、高温、辐射等极端场景下长期可靠，MTBF大幅提升。

4. 易于使用：驱动兼容、设计简化、集成度高。

• 常关型设计：SiC Combo JFET默认关断，符合工业“故障安全”逻辑，无需额外电路实现常关。

• 标准驱动兼容：内置低压Si MOSFET，驱动电压与硅MOSFET一致（12V–15V），可直接替换硅方案，驱动电路无需大幅改动。

• 内置感知功能：VGS与结温线性相关（2.54mV/°C），可实现高精度结温监测，无需额外NTC，简化热管理设计。

• 优势：SSCB设计门槛低，开发周期短，系统复杂度降低，维护更便捷。

安森美SiC Combo JFET与其他功率器件在SSCB的应用对比

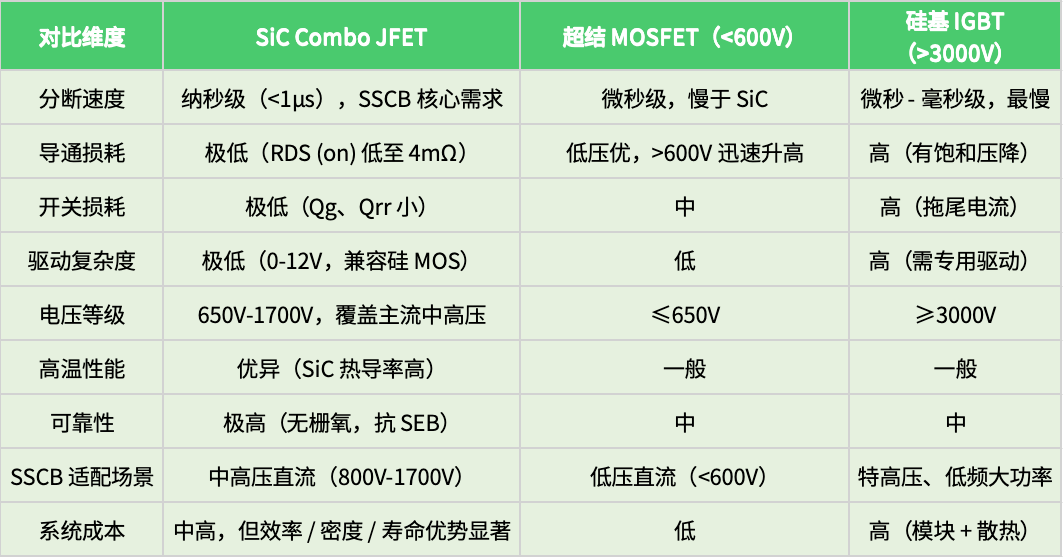

（SiC Combo JFET VS 超级MOSFET&IGBT）

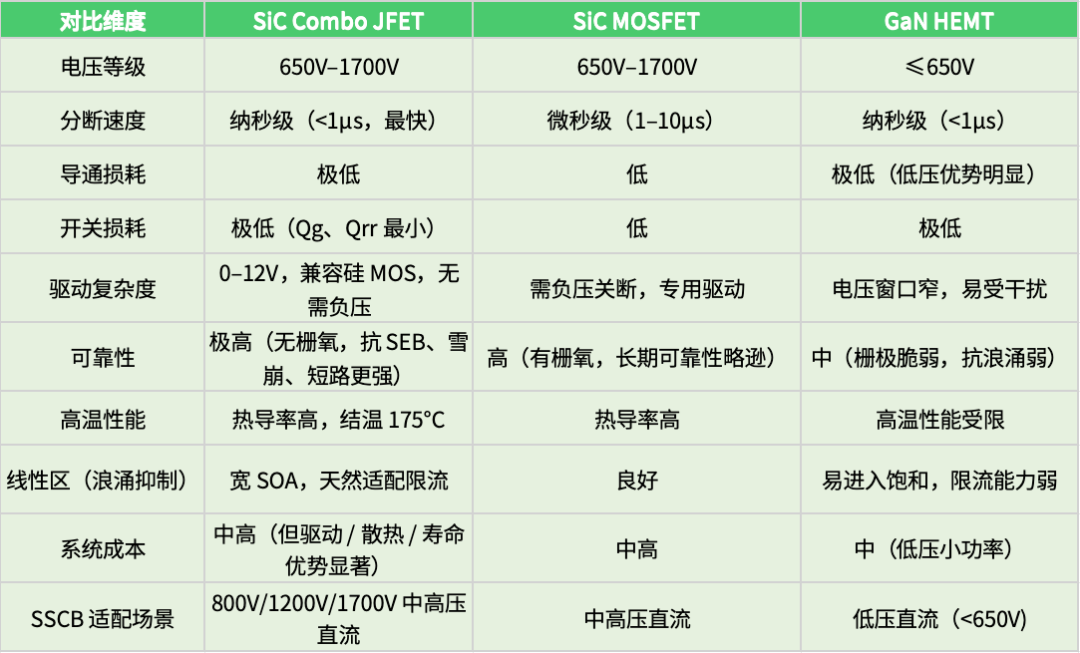

（SiC Combo JFET VS SiC MOSFET&GaN HEMT）

安森美的SiC Combo JEFT，应用在SSCB上时，无论是在电气性能上，还是在系统可靠性上，都有着明显的优势。

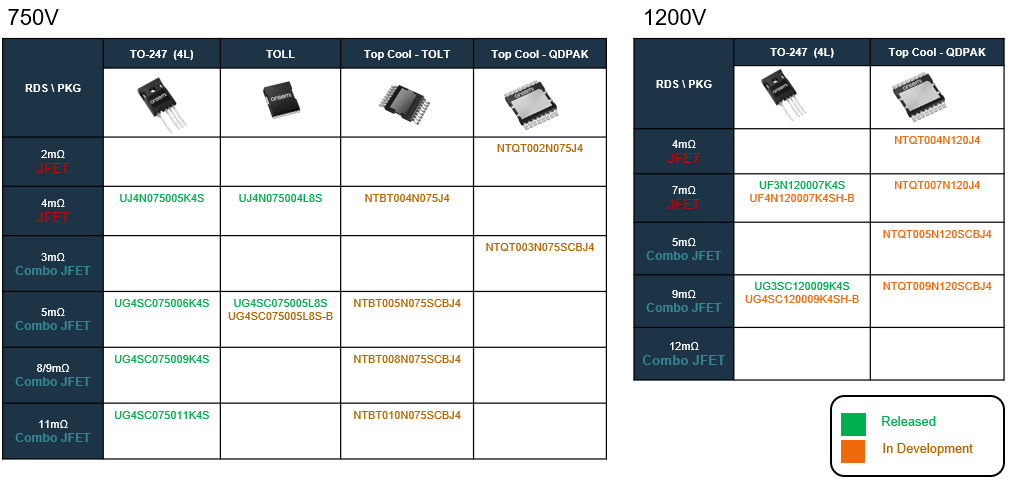

安森美SiC Combo JFET产品系列

安森美SiC Combo JFET评估板

该评估板展示了基于安森美Combo JFET器件4SC075005L8S的固态断路器设计。

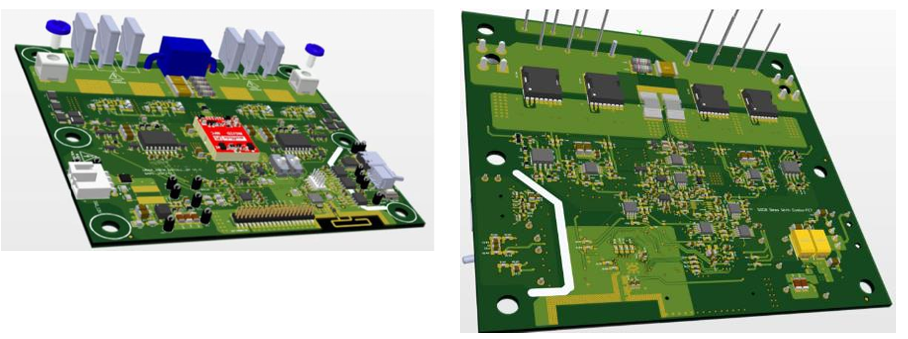

（Combo JFET评估板正反面视图）

典型应用和成功案例

典型应用：

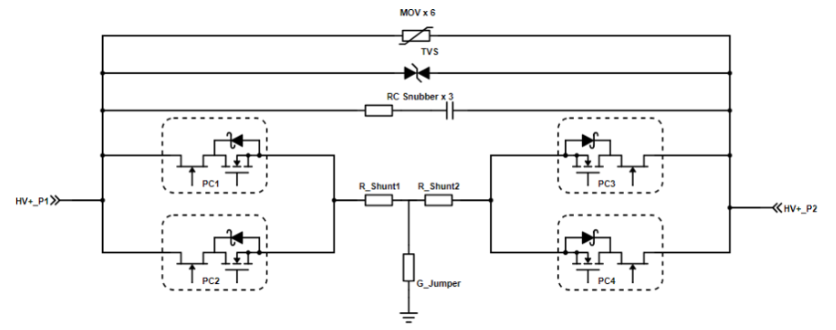

下图是一个典型的交流SSCB电源通道示意图，它利用背靠背、共源SiC Combo JFET实现双向阻断。通过共源连接，仅仅需要一个通用栅极驱动器即可实现驱动，元件数量得以减少。

元件包括：

• 两组共源配置的开关，提供双向电压和电流；

• 分流电阻，用于电流检测；

• 瞬态电压抑制器（TVS），用于在电流切断时吸收在寄生电感中存储的感应能量；

• 金属氧化物压敏电阻（MOV）具有比TVS高得多的电阻特性，在峰值电压相对较高的应用中可取代TVS；

• RC Snubber缓冲电路，有助于确定开关速度，提供MOV激活所需的10-20ns间隔，同时抑制漏极和栅极中的电压振铃，并吸收通过导线传入的系统噪声。

成功案例：

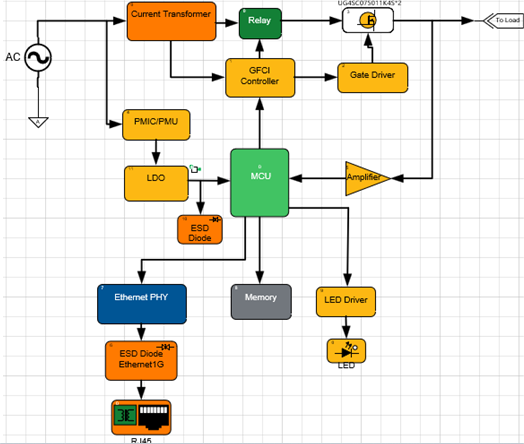

该SSCB项目主要用在轨道交通机柜上。该设备要求在较高温、较高电流的条件下，MOS壳温能够稳定、不超过限值，同时体积做得尽可能小。在安富利工程师协助下，客户仅用2颗10mΩ的SiC Combo JFET，就成功替换了原来的多颗并联的36mΩ超结MOS，不但减少BOM使用、缩小PCBA尺寸，同时整体的散热效果比超结MOS更优。

关键元件：UG4SC075011K4S*2

从机械保护到全固态智能保护，SSCB正在重构电力系统安全边界。安森美的SiC Combo JFET以低损耗、小体积、高可靠、易开发的优势，打通SSCB从设计到量产的关键瓶颈，全面赋能新能源、数据中心、工业配电等领域的高效、安全、智能升级。

安富利点评：

安森美的SiC Combo JFET内阻低，无需特别的驱动设计，兼容Si MOS/IGBT/SiC驱动，在SSCB应用中可直接替换测试，完整的Total solution，直接交钥匙方案。

安富利为安森美的SiC Combo JFET方案提供全方位的技术支持，包括但不限于：

1. 从样机到量产，全程技术支持，协助客户调试；

2. 协助客户review PCB layout；

3. 提供完整参考设计和demo资料；

4. 快速的样品响应。
