模拟前端简化新思路：国产 14 位采集 ADC CBM14AD50Q

工医疗成像前端、通信接收机中频采样、便携式工业仪表、低功耗数字示波器，四大赛道均存在统一采集需求：14bit 分辨率、50MSPS 高速采样，同时对芯片体积、整机功耗、供应链稳定性提出硬性约束。在国产化加速的背景下，工程师关注的已不仅是参数达标，而是真正具备量产能力、供货稳定且批量一致性良好的国产高速 ADC。当器件进入 BOM，其能否直接替换既有板卡、性能是否满足量产要求，往往比规格参数更具决定性。

针对行业国产化刚需，芯佰微给出一颗自研答案——ADC CBM14AD50Q，标准 14 位 50MSPS 规格，引脚定义、电气特性对齐行业主流同规格高速 ADC 通用标准，无需改版、快速完成国产化替代。

一、芯片硬件架构与封装规格

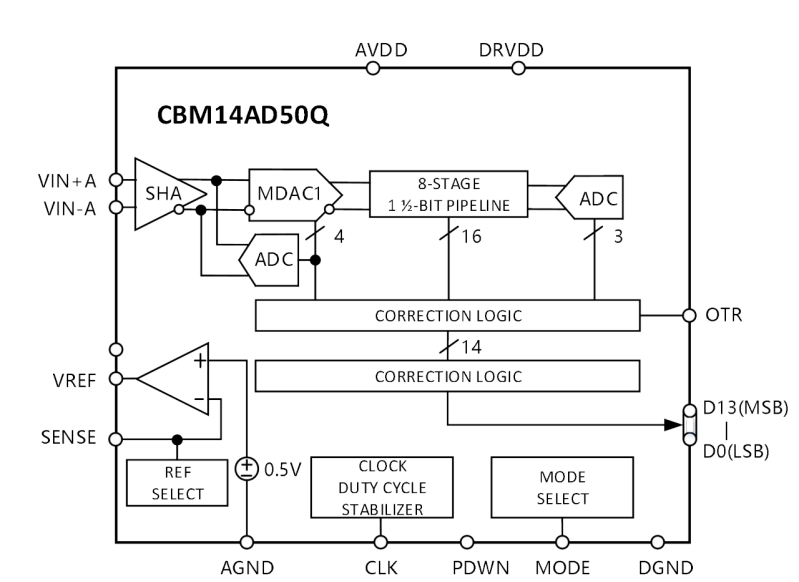

芯佰微CBM14AD50Q采用成熟CMOS 工艺单片集成流水线架构，内部集成采样保持放大器、多级ADC 转换核、高精度基准源、时钟抖动稳定电路、硬件模式控制逻辑，高度集成大幅减少外围器件数量，简化整机 BOM 设计。

封装采用工业通用QFN32，尺寸 5.0mm×5.0mm×0.75mm，底部带大面积裸露散热焊盘（规范要求接模拟地），兼顾小型化与散热能力，适配空间受限的便携设备；14 位并行 CMOS 电平输出（D0~D13，D13 为最高位 MSB），可直连 FPGA/DSP 并行总线，省去额外电平转换芯片。

引脚布局、电气参数遵循行业通用标准，存量设备国产化升级无需重新Layout，实现无缝换料量产。

二、产品**到底什么水平**

以下关键指标均在模拟电源 3V、数字电源 2.5V、50MHz 采样、差分输入 2VPP、全温区 −40~85℃ 的条件下测得：

| 指标 | 最小值 | 典型值 | 最大值 | 单位 | | 分辨率 | 14 | — | — | Bits | | 最大采样率 | — | 50 | — | MSPS | | 信噪比 SNR | 65 | 67.8 | — | dB | | 信噪失真比 SINAD | 64.5 | 67.5 | — | dB | | 无杂散动态范围 SFDR | 70 | 82 | — | dB | | 线性误差 INL | -7.5 | ±3.4 | 7.5 | LSB | | 微分线性误差 DNL | -1.5 | ±0.9 | 1.5 | LSB | | 失调误差 | -1.2 | ±0.09 | 1.2 | %FSR | | 增益误差 | -4.16 | ±0.75 | 4.16 | %FSR | | 功耗 | — | 390 | 414 | mW |

性能核心解读：

SNR 典型 67.8dB、SFDR 典型 82dB，覆盖中频采样和成像前端的动态范围；

DNL 典型 ±0.9LSB，保证码值单调、不丢码。INL 典型 ±3.4LSB，满足通用工业、医疗、通信设备。

孔径延迟典型 1.4ns，输出延迟 2.0–6.0ns，流水线延迟固定 7 个时钟周期，时序预算计算简单，多通道波形同步、时序对齐开发难度大幅降低。

模拟供电3.0~3.3V、数字供电 2.5~3.3V 双路独立供电，数字 IO 标准 CMOS 电平；内置 0.965~1.035V 高精度基准，无需外部搭建精密基准电路。

三、**工程师会喜欢的两种灵活配置**

CBM14AD50Q 在“怎么用”上留了不少余地：

参考电压提供三种配置方案：直接使用内部固定1V 基准，对应 1VPP 输入范围；或选用外部参考；亦可通过 SENSE 引脚配置可编程参考，借助外部电阻比将输入范围扩展至 2VPP。单端与差分输入均受支持——差分输入可由放大器驱动，亦可采用变压器耦合，为前端电路设计提供了较大自由度。

输出数据格式通过MODE 引脚选择：二进制补码或二进制偏移码；同一引脚还可控制内部时钟稳定电路的使能与关闭。省电端 PDWN 拉高时整片进入低功耗状态，功耗降至 15mW、所有输出呈高阻态，拉低（默认状态）即恢复常规采样。对于大部分时间休眠、仅偶发采样的便携或功耗敏感设备，15mW 的待机功耗具有实用价值。

四、**典型应用场景**

1.高端医疗成像设备

14bit 高精度 + 82dB 高 SFDR 动态范围，差分输入抑制共模干扰，清晰还原微弱人体信号灰度分层，适配超声、影像采集前端。

2.通信接收机中频信号采样

50MSPS 全速采样搭配内置时钟稳定电路，抑制时钟抖动，高低频中频信号 FFT 测试噪声基底优异，适配射频下变频数字化链路。

3.便携式工业仪表

5×5mm 小型 QFN 封装 + 硬件省电待机模式，电池供电设备可降低平均功耗，手持采集仪、便携检测设备优选。

4.低功耗数字示波器

14bit 并行 CMOS 输出可直连 FPGA 缓存波形，7 周期固定流水线延迟，波形时序同步简单，简化示波器前端采样电路设计。

五、器件选型价值

参数达标只是基础，规范硬件设计与焊接工艺，才能保障整机良率与长期稳定性。

CBM14AD50Q 将该采样率档位所需的关键模块（采样保持、ADC 核、基准、时钟稳定电路与模式选择）全部集成于单颗5×5mm QFN-32 封装内，对外提供业界通用的并行 CMOS 接口，前端驱动与后端 FPGA 对接均得以简化。

SNR 典型 67.8dB、SFDR 典型 82dB 的动态范围，配合 ±0.9LSB 的 DNL 确保码值单调、无丢码，覆盖医疗成像、中频采样、便携仪表与示波器等典型场景。

更现实的价值在于：作为国产自研器件，其供货与交期可控，且引脚兼容同档主流方案，评估替换时无需在性能与供应链之间权衡取舍。
