行业介绍

空调遥控器是用户与空调系统实现无线交互的关键设备，随着智能家居技术发展，其功能已从基础开关控制拓展为支持温度调节、模式切换、定时设置等智能化操作。当前市场上空调遥控器在低电量环境下常出现背光屏闪烁问题，影响使用体验；而部分高端白光背光方案又因需外置升压电路导致成本上升、设计复杂。中微爱芯依托自主研发的芯片能力，推出兼具稳定性与成本优势的空调遥控器整体解决方案。

整体解决方案

本方案以中微爱芯AiP8M2116S低功耗MCU为核心，集成了LCD驱动模块、LED背光驱动模块、红外发射模块等关键功能于单芯片中，实现按键信号采集、编码转换与红外发射一体化控制。

方案支持16℃~30℃宽范围温度调节、多种风速风向模式、PMV舒适模式、健康模式及0~24小时灵活定时设置。系统通过优化的红外发射模块（支持四档软件可调驱动电流，最高500mA）实现稳定可靠的红外无线通信，确保控制信号在各种环境下均能准确、高效传输。整机电路简洁，仅需搭配常规阻容元件及红外发射管，显著提升系统的耐用性与抗干扰能力。

方案特点

高集成度，外围极简：芯片集成LCD驱动、红外发射、LED背光驱动等模块。

稳定背光，杜绝闪烁：内置集成LDO的LED背光驱动模块，在电池电压波动时仍可维持输出电压稳定。

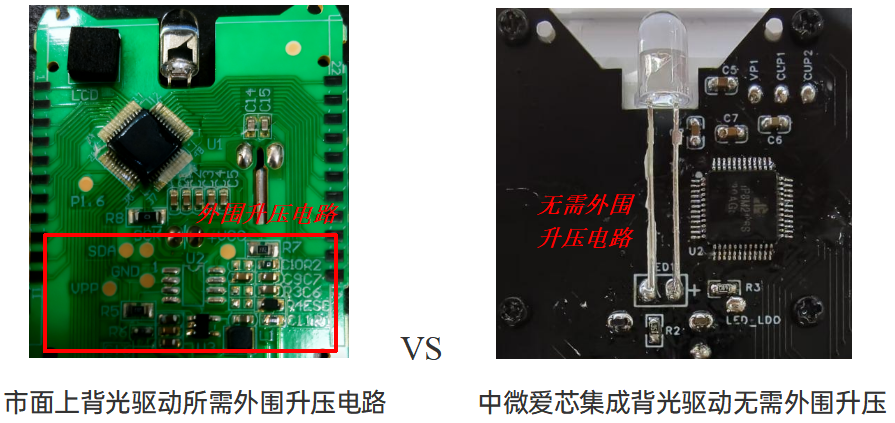

支持多色背光，不需外置升压：包含四档可调背光驱动电压，无需外置升压电路即可直接驱动各色背光屏。

低功耗长续航：支持休眠模式，带屏工作中待机电流低至12uA，有效延长电池使用时间。

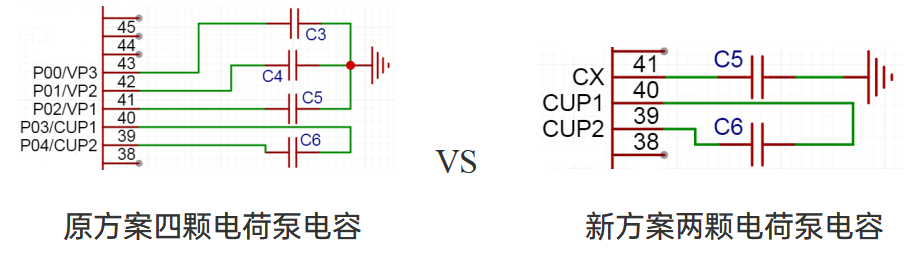

电荷泵优化，电容减半：电荷泵电容从四颗降至两颗，进一步简化设计，降低成本与布板复杂度。

方案实物

整机面貌

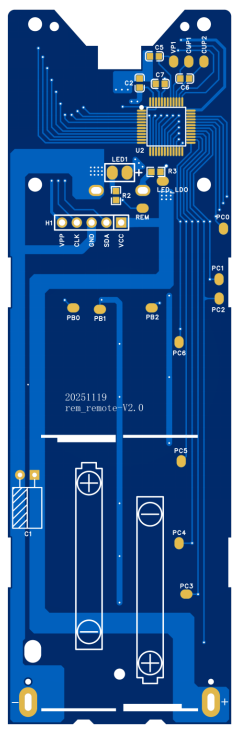

PCB正面

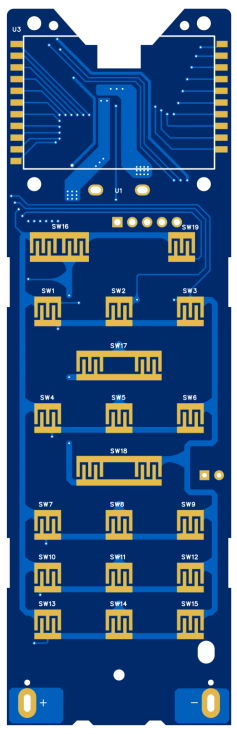

PCB背面

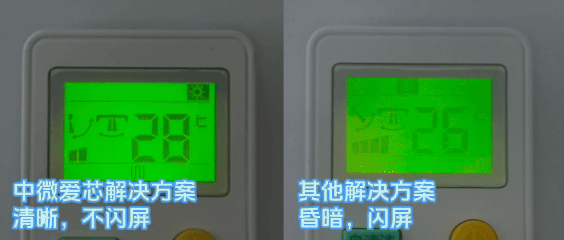

下图直观展示了在电池低电量工况下，中微爱芯空调遥控器方案与其他方案在红外发码过程中背光表现的显著差异：

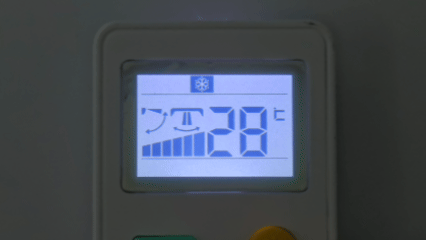

下图展示了搭载中微爱芯方案的空调遥控器驱动白光背光片的效果，无需外围升压电路即可稳定驱动：

芯片资源

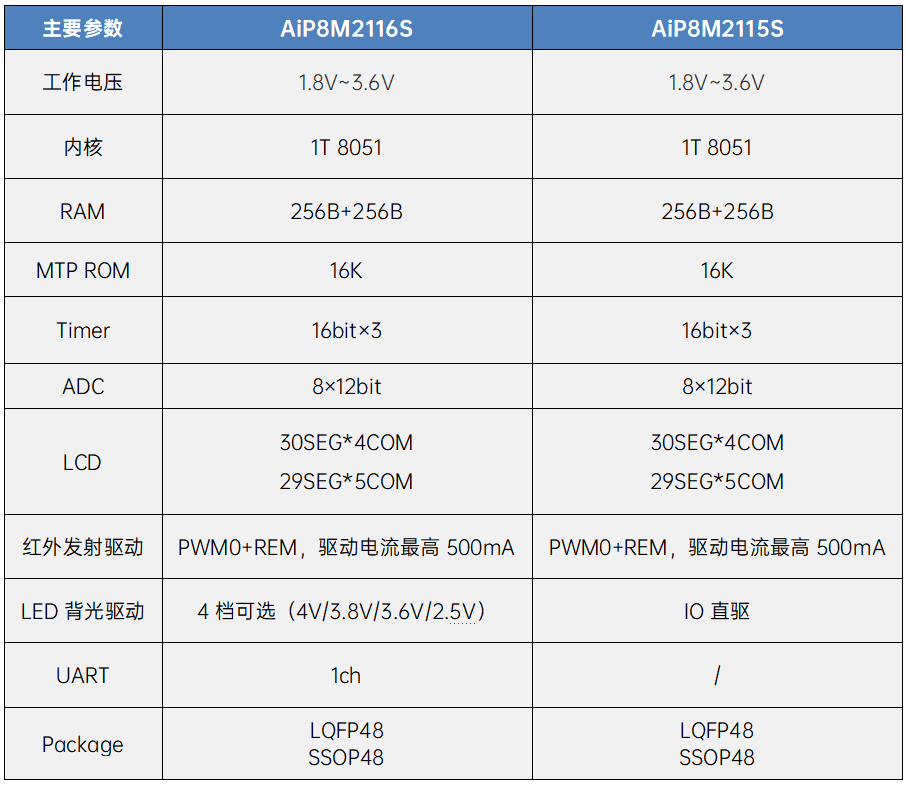

适用空调遥控器方案的MCU（左右滑动查看更多）：

结语

中微爱芯基于AiP8M2116S的空调遥控器方案，以单芯片高集成设计攻克了传统方案在低电量背光闪烁与高成本升压电路上的痛点，在稳定性、成本与功能完整性之间取得优异平衡。该方案不仅适用于主流空调遥控器市场，也为智能家居控制设备提供了可靠、高效的芯片级支持。

如需了解更多产品资讯，请联系我司授权代理商或销售工程师。
