注意！给圆形连接器找替代要小心这个坑！

文章**概述**

为圆形连接器寻找替代产品，往往比想象中更具挑战性。

尽管市场上多数连接器都遵循通用行业标准，但就算挑选出在主要规格上看似完全匹配的型号，也并不代表它们能够真正互换使用。

以下，我们将以一组真实产品为例，说明在替代选型过程中容易被忽略的关键问题。

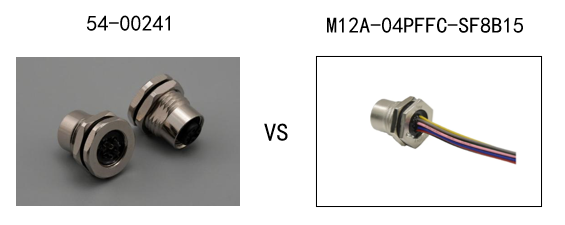

一、对比案例：

产品链接：

• 54-00241

• M12A-04PFFC-SF8B15

假设我们需要为 839‑54‑00241‑ND（型号 54‑00241） 寻找替代品，而另一款产品1754‑M12A‑04PFFC‑SF8B15‑ND（型号 M12A‑04PFFC‑SF8B15） 在快速查看核心参数后，看起来是一个可行的替代方案。

两者在以下关键规格上高度一致：

• 连接器类型： 插座，母座

• 芯数： 4 芯

• 接口尺寸：M12‑4

• 安装方式： 面板安装

• 安装结构： 穿板式（从前侧以螺母固定）

• 紧固方式： 螺纹式

• 定位编码： A 型

乍一看，这几乎就是一组“完美匹配”的替代组合。

然而，真正的问题往往隐藏在更细节的规格中。

二、关键差异来自哪里？——定位方向

尽管两者都标注为 A 型定位，但若深入查看数据手册，就会发现决定兼容性的真正关键：定位方向并不一致。

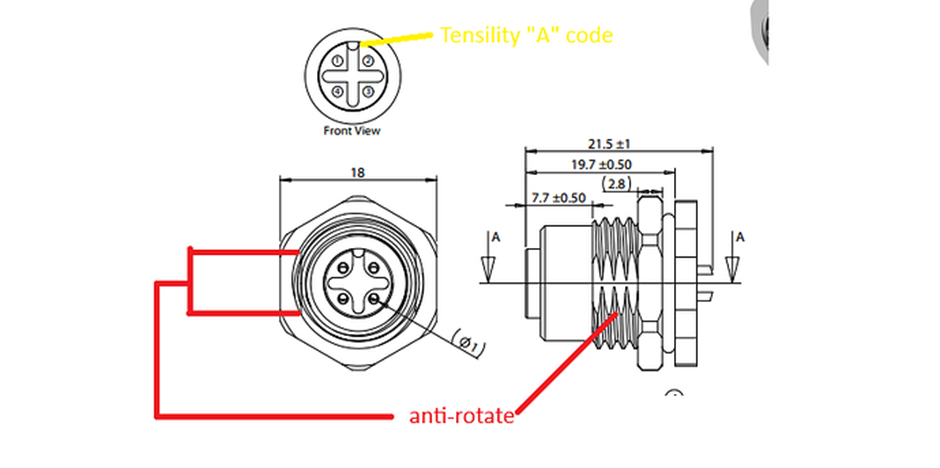

Tensility 54‑00241 产品图纸

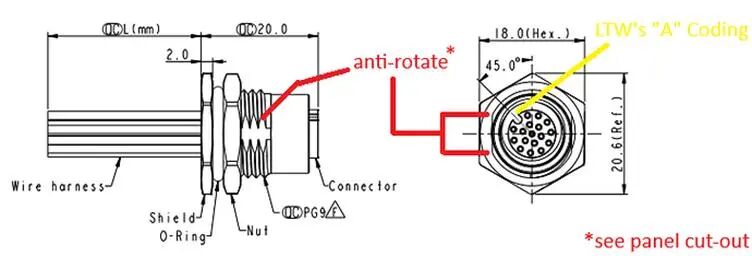

Amphenol LTW M12A‑04PFFC‑SF8B15 定位结构

两款连接器在面板开孔上均采用防旋转设计：

• 连接器螺纹旁设计有平面结构

• 插入开孔后将保持固定方向

⚠ 然而：A 型 ≠ 完全统一的定位角度

尽管同为“A 型”，Amphenol LTW 的设计中，定位键相对于 Tensility 的版本 逆时针偏移了 45°。

这意味着：

若设备结构是为其中一款产品设计的，那么若直接替换为另一款，将导致定位键与面板开孔不对齐，从而无法安装。

也就是：并非兼容设计，不能直接替换。

三、行业现状：规格名称一致，但细节可能完全不同

在圆形连接器领域，即便使用“通用”的定位编码（如 A、B、C 型等），各制造商对其：

• 旋转角度

• 防误插键槽位置

• 面板开孔形状

• 平面防旋转结构

往往并 不统一。

这就导致：

可替代型号的标称规格相同，但在实际机械结构上并不兼容。

因此，在评估替代产品时，以下细节都必须核查：

• 面板开孔尺寸与方向

• 键位位置

• 螺纹部分长度

• 密封结构（O 型圈位置）

• 引线出口方向

• 壳体外径与六角对边尺寸

任何一个细小差异都可能使“看似兼容”的型号无法装配。

四、如何降低替代选型风险？

为了减少重做设计或返工的风险，我们建议：

✔ 1. 优先选择同品牌替代品

同一品牌的系列产品更有可能保持定位结构一致。

✔ 2. 必须查阅产品图纸（Datasheet / Drawing）

仅看产品页面规格往往不足以判断兼容性。

✔ 3. 比对关键机械尺寸

尤其是定位方向、面板开孔和防旋转结构等部位。

✔ 4. 必要时进行实际样品验证

关键机械结构必须经过实体试装确认。

结语

圆形连接器的替代选型绝非简单的“选规格匹配即可”。本案例表明，即使核心参数完全一致，定位方向的细微差异也足以导致产品无法互换。

因此，在为圆形连接器寻找替代产品时，务必：

• 坚持查阅原始图纸

• 仔细比对机械结构

• 避免仅凭型号或规格表做决定

只有这样，才能确保替换产品不会影响装配、性能或整体可靠性。
