TEM是什么？在半导体制造中有什么作用？

本文将介绍透射电子显微镜（TEM）。

透射电子显微镜（TEM）在半导体制造中扮演着关键角色，其核心原理是利用高能电子束穿透超薄样品，电子与样品发生散射后在成像系统中形成对比度，从而揭示材料的内部结构。与扫描电子显微镜（SEM）主要观察表面形貌不同，TEM更类似于对材料进行“透视”分析，能够回答栅氧厚度、界面粗糙度、接触孔残留、异常相形成以及空洞与剥离等一系列关键问题。

TEM的加速电压通常远高于SEM，中压电镜为200-500 kV，超高压电镜可达500 kV-3 MV。电子枪通过热电子发射、肖特基发射或场发射产生电子，经2-3级聚光镜系统调节照明区域，电子束穿过厚度在5-100 nm之间的薄样品后，通过3-4级透镜系统成像于荧光屏。

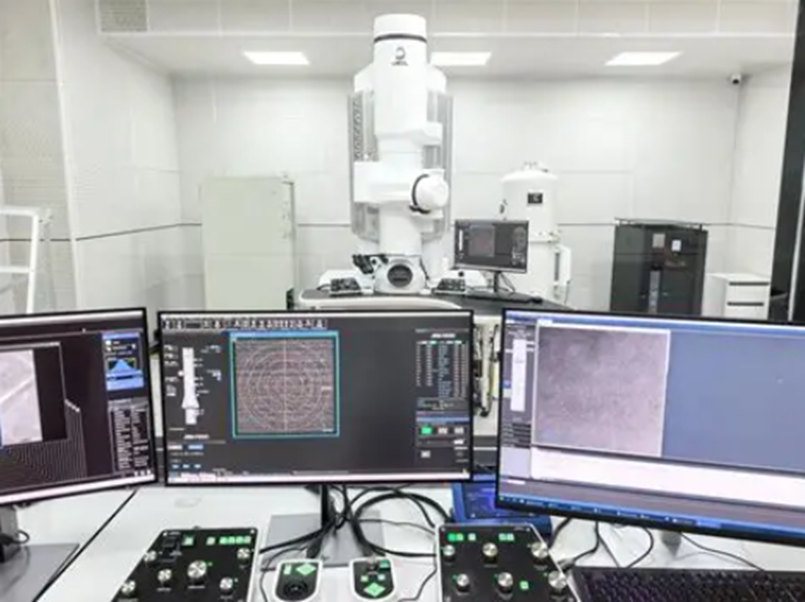

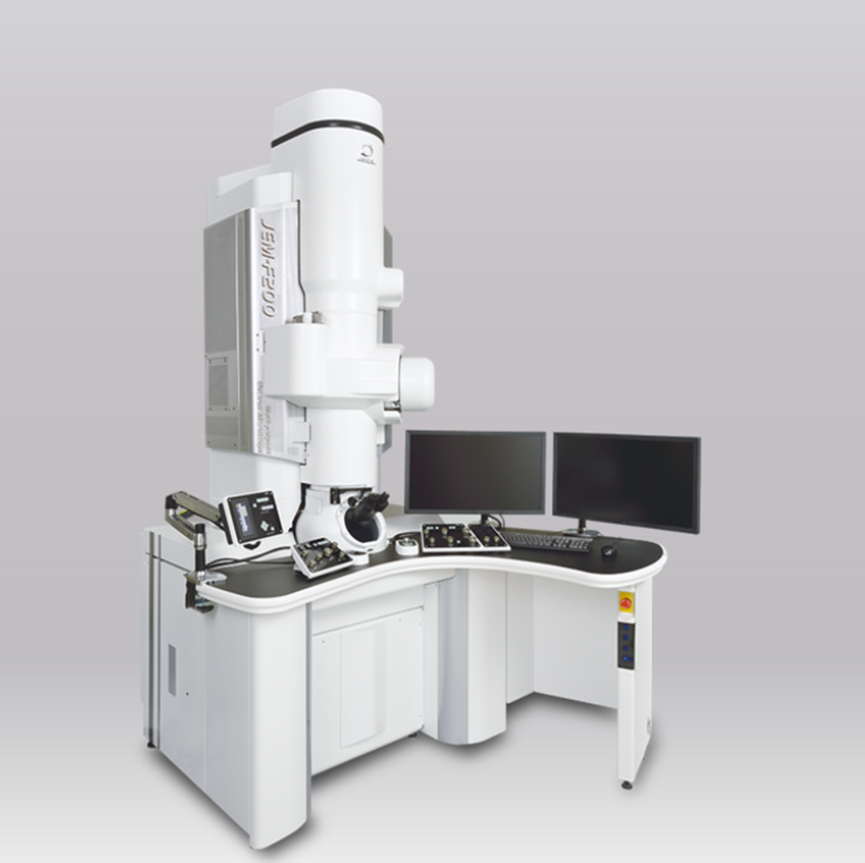

TEM的核心部件包括电子枪、聚光镜、物镜、中间镜、投影镜以及各类光阑和消像散器，其中物镜对样品进行聚焦并形成中间像，物镜后焦面可插入光阑以实现明场或暗场成像模式。

主要成像模式与分析技术

TEM分析的一个主要门槛在于样品制备。为实现100-200 kV电子束的穿透，样品厚度需减薄至100 nm以下，同时减薄后的样品需保持结构与化学成分与原始材料一致，且平整、具备足够机械强度。

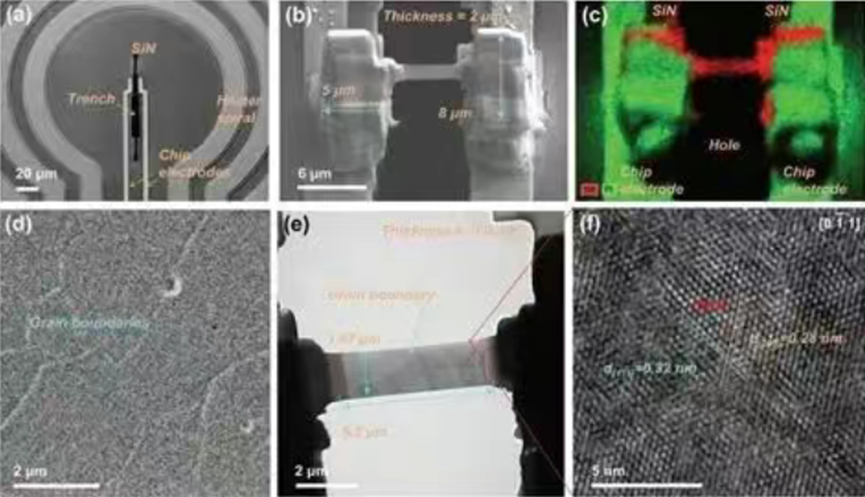

在半导体制造和失效分析中，最常用的方法是聚焦离子束（FIB）制样。FIB-SEM可以像微雕机一样将特定区域挖出并做成薄片，再转移至TEM网格上减薄。然而，制样过程中存在常见问题：离子束会在表面引入非晶化或注入损伤层，尤其当观察栅介质或超薄界面时，损伤可能掩盖真实信息；薄片过薄会翘曲、过厚则无法穿透；失效点的定位也需要结合电性定位技术如OBIRCH、EMMI等与FIB联动。

对于半导体样品，常规制备步骤包括切割与粘合、固化、机械研磨与凹坑制备、离子减薄等。离子减薄通过惰性气体离子束轰击凹坑样品，以溅射方式剥离表面原子；FIB截面切割法则适用于器件表面、钝化层等微区分析。

主要成像模式与分析技术

TEM并非单一成像模式，而是一套可切换的成像与谱学工具组合。明场模式仅允许直射电子束通过物镜光阑，暗场模式则允许一束或多束衍射电子束通过；选区电子衍射（SAED）可在0.1-1 µm区域内进行衍射分析；高分辨透射电镜（HRTEM）采用大尺寸物镜光阑，使直射束与衍射束同时通过并干涉成像，获得晶格结构信息。

此外，扫描透射电子显微镜（STEM）以1-5 nm直径的电子探针光栅扫描方式逐点照射样品，配套探测器可检测X射线、二次电子、背散射电子和透射电子。在化学分析方面，能量色散X射线光谱仪（EDS）用于中重元素定量与元素映射；电子能量损失谱（EELS）对轻元素（碳、氮、氧）敏感，并能提供化学键合与价态信息。高角环形暗场（HAADF）成像基于原子序数对比，使重元素区域更亮，非常适合观察多层堆叠结构的分层与连续性（来源：文章一，“从‘拍清楚’到‘说清楚’”部分）。典型工作流程常采用HAADF定位层次与缺陷，EDS快速确定元素，关键界面再以EELS做精细判定。

在工艺开发与失效分析中的具体应用

在先进制程中，TEM用于测量关键尺寸和薄膜厚度，直接影响器件性能与良率。例如，HRTEM可直接测量薄栅极氧化物，但需注意多晶硅非晶化、界面粗糙度以及样品制备带来的误差。对于高K栅极电介质如HfO₂、HfZrOx等，TEM结合EELS能够检测到几埃米厚的未知反应层，并揭示高温退火后的相分离、晶粒形态变化及界面层增厚等现象。在硅化物金属化方面，TEM可识别硅化钴中的空洞和尖峰，区分镍硅化物中低电阻NiSi相与高电阻NiSi₂相，并观察间隔物下的硅化物侵蚀与硅化物串缺陷。在互连与阻挡层分析中，TEM用于检查阻挡层连续性、填充空洞及界面剥离，对通孔结构可采用角平面视图FIB制备技术实现亚纳米级测量精度。失效分析中，TEM常用于识别位错、堆垛层错、电气短路（如导电材料导致相邻触点间漏电）、电阻界面（如钨触点或通孔界面层异常）、硅化物突起及栅极氧化物击穿等缺陷。Z对比STEM与EDS联用可确认突起中的重元素成分，衍射对比成像则适用于显示晶格缺陷。‍
