微组装及陶瓷封装发展

微组装依托引线键合、倒装芯片实现微米级高精度裸芯片封装，陶瓷封装是典型应用。文章围绕低介电陶瓷基材、大尺寸基板量产、微细线路加工、无源元件内嵌四大 2026 前沿方向，系统拆解陶瓷封装材料、工艺与产业化优劣。

微组装

微组装工艺是一类高精度、微型化的电子组装技术，该工艺的最小组装单元尺寸区间为数微米至100微米，以引线键合、倒装芯片为核心基础技术，主要应用于常规SMT表面贴装工艺无法适配的高精度、微型化电子器件组装场景。从工艺层级来看，微组装核心依托引线键合、倒装芯片等一级裸芯片组装技术成型，与传统以SMT、THT通孔插装为主的二级组装工艺存在明确区别。

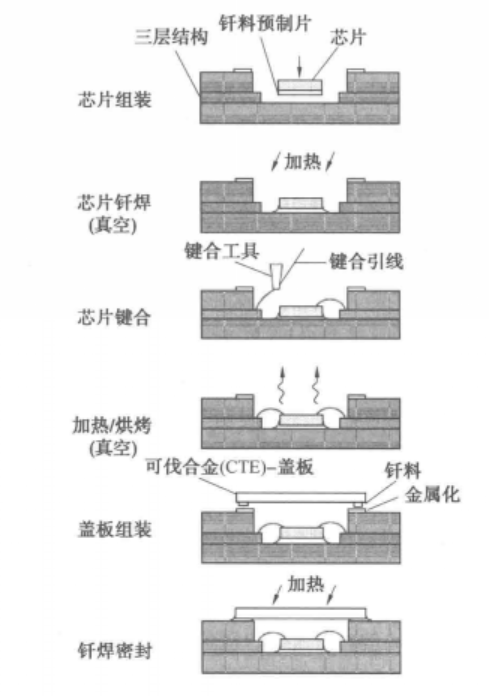

微组装技术的应用范畴主要包含两类，分别是基于裸芯片组装的一级封装SiP系统级封装工艺，以及融合一级、二级组装技术的MCM多芯片组件混合组装工艺，该技术体系不涉及半导体裸芯片的晶圆制造、晶圆加工等前端工序。在电子封装领域，陶瓷封装器件的制备工艺是典型的微组装应用场景，其标准化工艺流程如图1所示。

陶瓷封装器件的完整制备流程分为六大核心工序，具体步骤如下：一是将预制钎料的功能芯片与氧化铝陶瓷芯片载体完成精准对位、贴合放置；二是通过真空钎焊工艺实现芯片与陶瓷载体的高强度键合固定；三是采用引线键合技术，完成芯片I/O焊盘与陶瓷载体焊盘的电气互连，搭建稳定的信号传输通路；四是通过真空加热烘烤工艺，彻底去除封装腔体内部残留水汽，规避水汽引发的器件失效问题；五是将带预制钎料的封装盖板与陶瓷载体精准对位、贴合安放；六是通过精密钎焊工艺完成封装腔体的气密性密封，实现器件整体防护。

低介电常数陶瓷材料技术

在先进电子封装技术迭代进程中，器件运行速度、整体尺寸、使用可靠性与制造成本是推动技术升级的四大核心驱动力。单纯依靠降低封装材料介电常数，无法有效提升器件运行速率，必须同步搭配微型化电路结构设计与低电阻率金属化工艺，才能实现封装性能的整体优化。现阶段，低介电常数封装技术的发展仍受工艺短板制约，精细线路、微小通孔的高精度印刷制备技术不成熟，难以满足低介电常数封装体系的微型化电路设计要求。

目前行业已研发出一类无变相、高纯度二氧化硅介质材料，其介电常数稳定在3.9~4.2区间，是现有单相无机介质材料中的最低水平，性能可与介电常数3.5~4.0的聚酰亚胺有机介质材料相媲美。该新型二氧化硅基介质材料具备与硅基底匹配的热膨胀系数，相较于聚酰亚胺基薄膜多芯片模块（MCM-D），依托该材料制备的二氧化硅基陶瓷多芯片模块（MCM-C），成为低介电常数基板制造的优质技术路径，广泛应用于高精度电子封装场景。

（1）硼硅酸盐玻璃+氧化硅复合介质材料

硼硅酸盐玻璃与高纯度二氧化硅复合体系是目前成熟应用的低介电常数单相介质材料，核心由硼硅酸盐玻璃与二氧化硅填料混合烧结而成，介电常数可达3.9~4.2，且热膨胀系数与硅基底高度适配。该材料体系的核心优势在于单晶二氧化硅具备马氏体相变特性，无需添加晶体生长抑制剂、晶粒细化抑制剂等助剂，即可保障材料结构稳定性。

材料体系中体积占比30%~40%的硼硅酸盐玻璃，可保障复合材料在950℃空气环境下完成液相烧结，实现致密化成型。研发过程中，通过掺杂热膨胀系数低于晶体二氧化硅的改性助剂，精准调控复合材料的热膨胀系数，实现与硅基底的完美匹配，同时通过精准的材料配比与工艺设计，抑制二氧化硅向方晶石的相变转化，最终形成结构稳定、性能优异的复合基板。经X射线衍射检测验证，该基板可在1000℃以下低温烧成，烧结后可形成近乎纯二氧化硅的单相结构。

若提升掺杂助剂的添加量，可将材料热膨胀系数调整至与砷化镓基底匹配的水平，但会牺牲部分介电性能，介电常数将从4.0左右提升至5.8左右。综合性能对比来看，该可低温共烧的低介电常数单相无机材料，整体性能优于常规聚酰亚胺介质材料。传统聚酰亚胺、BCB等有机介质材料存在诸多性能短板，包括热膨胀系数远大于硅基底、界面结合强度弱、导热系数低、金属-聚合物粘接稳定性差、介质损耗系数高、吸湿性强，且受基板形变与加工性能限制，布线层数无法大幅提升。而二氧化硅基复合陶瓷材料可依托成熟的多层共烧技术实现规模化量产，设备与产线投资成本更低，量产稳定性与可靠性更具优势，成为多芯片模块规模化生产的优选材料。

（2）多孔陶瓷与玻璃介质材料

为进一步突破介电常数下限，研发适配超高频率、超高速器件的封装材料，行业围绕多孔结构无机介质材料开展了大量研究。对于单相无机材料而言，引入微观孔隙结构是降低介电常数的核心有效手段，真空孔隙的介电常数仅为1，通过在材料微观结构中构建孔隙第二相，可大幅降低整体介电常数，相关介质混合规则已成熟应用于低介电材料配方设计。

现阶段主流研发方向分为两类，一是在陶瓷烧结过程中自主生成微观孔隙，二是向基体材料中添加空心微球构建孔隙结构。但该技术存在明显短板，开放式孔隙结构会同步降低材料的机械强度与导热性能，同时孔隙易吸附水汽，导致器件防潮性能下降。因此，如何稳定制备多孔陶瓷基体，实现多层结构的高成品率、高可靠性、可控化量产，是该技术产业化的核心难点。

在多孔介质材料研发领域，NEC公司研发了多款新型配方，通过调控材料微观孔隙率在13%~49%区间，实现介电常数4.2~2.9的大范围可调。其核心工艺为在石英玻璃、堇青石、硼硅酸盐玻璃复合体系中添加聚苯乙烯微球，通过高温烧结使微球分解，从而形成均匀可控的微观孔隙。行业内其他企业也研发了不同孔隙制备工艺，但普遍存在孔隙率精准控制难度大、独立气孔易连通失效的问题，量产稳定性不足。

目前行业已研发出多款高性能多孔介质薄膜与陶瓷材料：凝胶工艺制备的多孔二氧化硅薄膜，厚度1~25μm，介电常数低至2.2，损耗正切值小于0.005；溅射工艺制备的二氧化硅薄膜，厚度5~10μm，介电常数3.4，损耗正切值约0.005；孔径40埃的多孔耐热玻璃，介电常数稳定在2.6~3.3。同时，通过在铝酸钙基体中添加壁厚1~2μm、平均直径65μm的高强度二氧化硅微球，可将材料介电常数从7.0降至4.7，优化改性后最低可降至2.7。

另有改良工艺将石英气泡引入氧化铝-玻璃复合体系，可将介电常数稳定在3.7左右。采用空心二氧化硅玻璃微球搭配铅玻璃助熔剂，在550℃低温条件下可制备孔隙率55%~68%的复合介质材料，介电常数3.3~3.9，且介电性能受温度影响极小。以直径20~80μm的莫来石空心球为第二相，掺杂至堇青石玻璃-陶瓷体系中，可实现2.5的超低介电常数，该材料相较于二氧化硅微球改性材料，烧结冷却后结构强度更高，核心原理为莫来石微球处于抗拉状态，基体玻璃-陶瓷处于受压状态，形成稳定的应力互补结构。

为进一步降低介电常数，行业创新性研发了聚合物掺杂多孔复合体系，通过在孔隙结构中引入聚合物组分，制备出孔隙率可控的二氧化硅-聚酰亚胺复合材料。该材料由胶体二氧化硅、部分烧结二氧化硅纤维与聚酰亚胺浸渍液喷雾干燥复合而成，介电常数低至1.6，损耗正切值仅0.005，同期凝胶工艺制备的胶体二氧化硅薄膜也可实现1.6的超低介电常数，是现阶段超低介电封装材料的核心研发方向。

大面积低成本加工技术

在电子封装基板量产领域，传统印制电路板的成本优势仅体现在少层数、低密度布线场景，随着布线层数增加、集成密度提升，印制电路板的制造成本会急剧攀升。行业量产案例数据显示，富士通、日立企业采用的40层超高密度印制电路板，单块制造成本超10万美元；而同密度等级的共烧氧化铝陶瓷基板成本优势极为显著，30层高密度陶瓷基板单位面积成本仅7.75美元/cm²，10层陶瓷基板成本更低，仅为2.33美元/cm²。

陶瓷布线基板的高性价比优势，直接推动了IBM、富士通、日立等大型超级计算机企业的技术快速迭代与产品升级。与此同时，NEC、西门子等企业则聚焦陶瓷、金属、印制电路板基底的薄膜多芯片封装技术研发。从工艺成本来看，薄膜封装工艺精度高但制造成本昂贵，在20世纪70至80年代，单百万指令运算设备的封装成本高达25000美元以上，封装成本对电子产品整体利润的影响较小，未形成核心制约。

现阶段电子市场格局发生根本性转变，计算机、通信、消费电子、汽车电子等全领域产品均以CMOS工艺为核心基础，涵盖便携式消费终端、台式高性能运算设备等主流品类，成本控制已成为封装技术迭代的第一核心驱动力。为适配低成本、大面积量产需求，各大企业持续迭代大尺寸陶瓷基板制备技术：IBM公司研发出166mm方形超大尺寸陶瓷基板，集成生瓷制备、精密印刷、层压贴合、高温烧结全流程工艺，基板包含107层玻璃-陶瓷/铜复合结构，可实现零收缩率高精度成型；NEC公司推出225mm方形氧化铝基板，集成电源、接地布线结构，搭配聚酰亚胺介质层与金属沉积工艺制备5~7层薄膜结构，已全面应用于全系大型机、超级计算机产品；富士通成功研制245mm方形玻璃-陶瓷/铜复合基板，大规模搭载于超级计算机设备。

未来陶瓷封装的降本核心方向为超大尺寸基板量产技术，行业重点研发300mm方形大尺寸基板，单块基板可集成10套以上单芯片、多芯片封装单元，通过规模化、集成化生产降低单位面积制造成本。该技术路线区别于超高密度单一大尺寸CPU基板封装，核心目标是依托大尺寸基板的规模化生产优势，持续压缩单芯片、多芯片基板的单位制备成本，实现性价比的全面升级。

精细线条和通孔加工技术

随着电子器件微型化、高密度集成化发展，精细线路、微小通孔的加工精度成为制约陶瓷封装性能的关键指标。IBM公司通过优化掩模板制备工艺、改良厚膜浆料配方、迭代丝网印刷核心技术，实现了陶瓷基板精密加工能力的大幅升级，可稳定量产线宽75μm、通孔直径90μm的高精度陶瓷基板，满足中高端高密度封装需求。

在传统冲孔工艺基础上，杜邦等企业研发出新型光成形工艺，进一步突破微细加工精度极限。光成形陶瓷模块（PCM）采用光敏绝缘薄膜与导电薄膜交替叠加成型，通过紫外光精准曝光实现图形化制备，无需传统机械冲孔、丝网印刷工序。依托该工艺可实现小于50μm的超精细线宽，线间距可精准控制在100μm以内，大幅提升陶瓷基板的布线密度与集成精度，适配超高密度微组装封装场景。

无源元器件集成陶瓷封装技术

电子陶瓷分立元器件是电子产业的核心基础元器件，全球年需求量高达7000亿只以上。无源元器件的微型化、集成化是实现电子产品轻薄化、小型化升级的核心支撑，常规无源元器件主要包含电容器、电阻器、电感器、变压器等。当前封装技术的核心升级方向，是将各类无源元器件集成至陶瓷基板内部，将元器件制备工艺与基板成型工艺一体化融合，彻底摆脱分立元器件组装的工艺局限。

现阶段可集成至陶瓷基板的元器件品类十分丰富，主要包括去耦电容、精密电阻、集成电感、光隔离器、薄膜电池、驱动晶体管、功率晶体管、电源调节器等，可实现封装器件的功能集成化、结构紧凑化。陶瓷集成封装技术已广泛应用于手持无线通信设备制造，依托低损耗、高介电常数陶瓷材料制备的射频滤波器、红外频率滤波器、压控振荡器、集成电容器，可在保障器件高性能的前提下，实现终端产品的小型化、轻量化设计。

为持续满足电子产品超薄、超小的迭代需求，陶瓷封装技术已从传统分立器件封装，逐步升级为单片集总电路集成，最终向全集成多功能基板方向发展。谐振器、电容器、电感器、电阻器等基础无源元器件，均可集成于多层陶瓷基板的高密度三维结构中。相较于传统有机电路板，多层陶瓷基板集成无源元器件具备显著优势，拥有更低的射频插入损耗、更强的抗电磁干扰能力、更高的元器件集成密度与更优异的高低温稳定特性。

射频工况下的各类无源元器件易产生分布式电路效应，工作频率越高，寄生电阻、寄生电抗等寄生参数的影响越显著，高频下趋肤效应会进一步加剧寄生损耗，引发阻抗峰值偏移，导致器件电气性能失控，该问题在500MHz以上高频场景中尤为突出。陶瓷集成技术可将元器件直接制备于基板芯片内部，大幅缩减互连引线长度，有效抑制引线电感、分布寄生电容的产生，降低温度波动对电气性能的干扰。通过高介电常数陶瓷材料改性，可将同轴谐振器的谐振参数缩减至传统分立结构的1/1000，器件性能显著优于分立元器件构成的集总电路。

但高介电常数陶瓷材料在高频应用中存在固有短板，材料介质损耗与温度灵敏度偏高，同时受加工工艺限制，高频器件的中心导体线条过窄，无法维持稳定的阻抗匹配，还会导致器件品质因数（Q值）下降，制约高频器件性能升级。

为进一步压缩封装器件厚度，行业持续革新表面集成封装技术。传统工艺为元器件后置贴装，而新型陶瓷集成封装可实现基板、载体、功能电路一体化集成，所有无源、有源元器件均内嵌于基板结构内部，通过下陷式倒装焊技术将有源IC芯片贴合于基板下凹腔体中，最大限度缩减器件整体厚度。由于金属互连电阻会直接引发射频损耗，因此封装体系需规避耐熔金属材料，采用铜、银等低电阻率金属与陶瓷低温共烧，烧结温度控制在950℃以下，在保障材料高介电常数、高磁Q值的基础上，实现电路与元器件的三维超薄集成，打造高性能、微型化、集成化的陶瓷封装器件。‍
