FPGA设计中MicroBlaze V处理器的性能与资源优化详解

以下文章来源于OpenFPGA，作者碎碎思

在各类行业与应用中，经常能看到许多 FPGA 设计。一个非常常见的现象是：设计者常常用复杂的有限状态机（FSM）来实现 I²C、SPI、GPIO 时序控制等功能。

然而，随着功能不断扩展，这些 FSM 往往会变得十分庞大、难以维护，大大增加了系统上板调试与验证的难度。而且，这些 FSM 不仅要经过仿真验证，上板后还要再次验证——耗时、费力，也不够灵活。

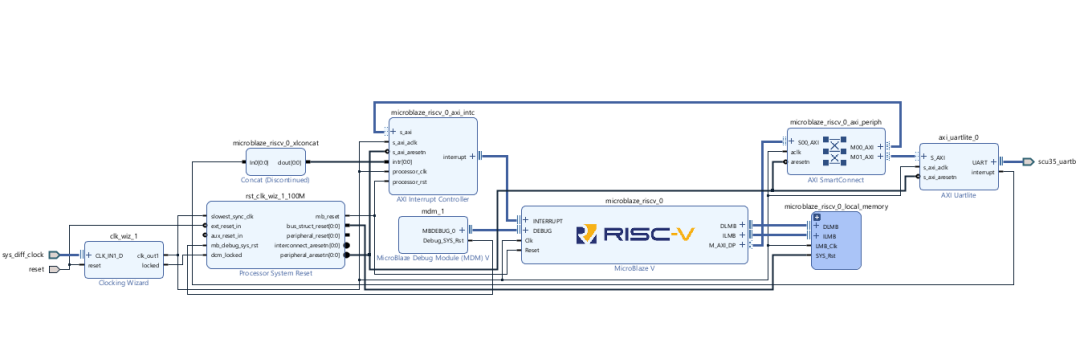

当我在 FPGA 中实现这类接口时，我的常用方法是直接用 MicroBlaze V 来替代复杂 FSM。通过加入一个轻量级软核处理器，我可以用简单的 C 程序来完成控制功能。这让整个逻辑变得更灵活、更直观，也更容易修改，尤其是在项目末期不可避免的“最后一分钟更改”发生时，这种方式能显著降低风险。

可能有人会担心：加入 MicroBlaze V 会不会导致资源暴增？

事实上，MicroBlaze V 的可配置性非常高，可以根据应用需求高度裁剪资源，从而大幅减小占用。

这篇文章便是希望深入探讨：MicroBlaze V 的配置选项，以及它们对资源占用的影响。

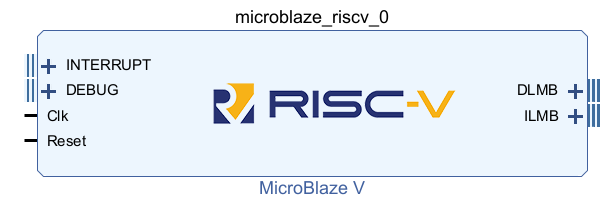

MicroBlaze V 架构选项：不同流水线级数

MicroBlaze V 基于 RISC-V RV32 架构，但它不仅可配置外设与接口，还可以选择指令集扩展，以及处理器内部架构，比如流水线深度。

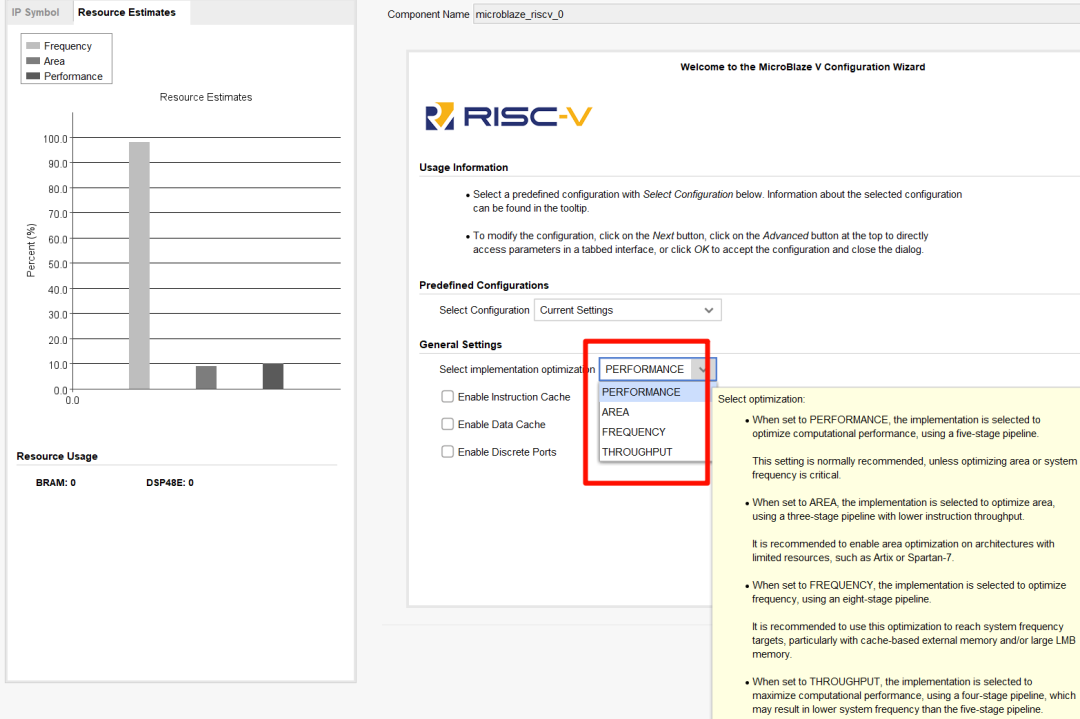

Vivado 中 MicroBlaze V 的架构配置主要体现在流水线级数：

Area（面积） 配置：3 级流水线 —— 资源最小化

Throughput（吞吐量） 配置：4 级流水线 —— 注重运算吞吐率

Performance（性能） 配置：5 级流水线 —— 面向高性能

Frequency（频率） 配置：8 级流水线 —— 优化最高运行频率

需要注意的是，如果程序运行在延迟较高的外部存储上（如 DDR），指令获取可能超过一个周期，因此存储层级与紧耦合缓存（Tightly Coupled Memory/Cache）至关重要。关于缓存配置，我会在下一篇文章中详细讨论。

MicroBlaze V 的 ISA 可选扩展

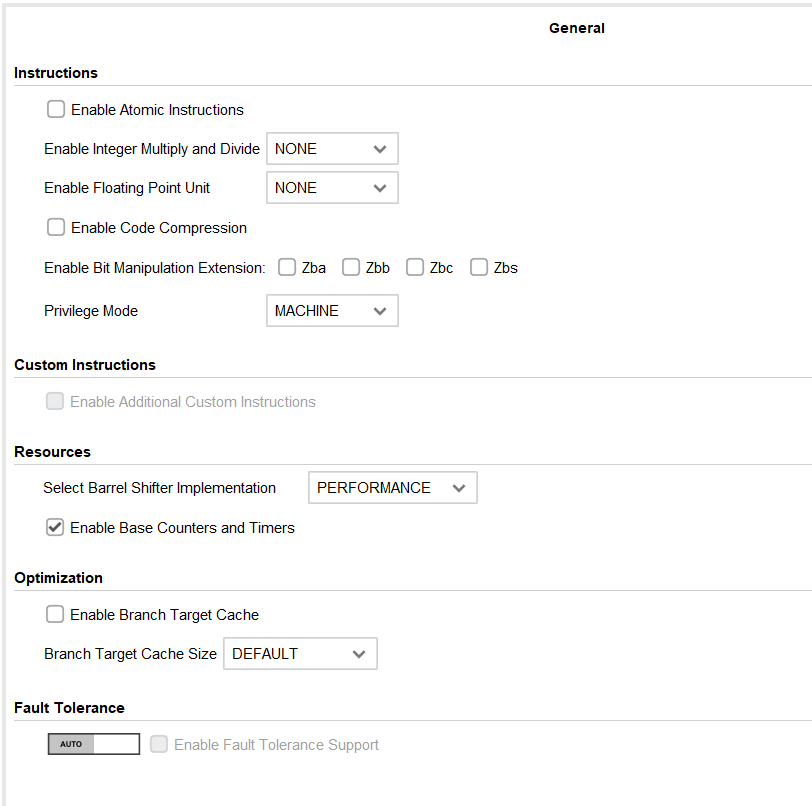

MicroBlaze V 支持启用多种可选 RISC-V 扩展，每一种都会影响面积、性能与灵活性：

1. Code Compression (C)-代码压缩（C 扩展）

32 位指令替换为 16 位短指令

程序体积可减少 25–35%

几乎无性能损失

硬件只需极少资源，非常划算

2. Integer Multiplier (M)-整数乘法/除法（M 扩展）

加速涉及乘除法的运算

会使用一定数量的 FPGA DSP 资源

3. Floating Point (F)-浮点单精度（F 扩展）

提供硬件浮点运算

性能显著提升

资源消耗大幅上升（LUT/FF）

4. Atomic Operations (A)-原子操作（A 扩展）

实现原子读-改-写指令

适用于 RTOS、多线程、锁机制

逻辑开销较小

5. Bit Manipulation (Zba/Zbb/Zbc/Zbs) -位操作扩展（Zba/Zbb/Zbc/Zbs）

加速移位、旋转、位计数、提取等操作

对加密、DSP 类应用非常有价值

启用更多扩展意味着更多资源占用，因此我对不同配置进行了综合与实现，对比资源消耗情况。

MicroBlaze V 综合结果（部分）

以下为四种流水线配置下，主要 ISA 组合的 LUT、FF、BRAM、DSP 使用情况。从结果中可以看出一些趋势：

Area（资源占用）

Throughput（吞吐）

Performance（性能）

Frequency（频率）

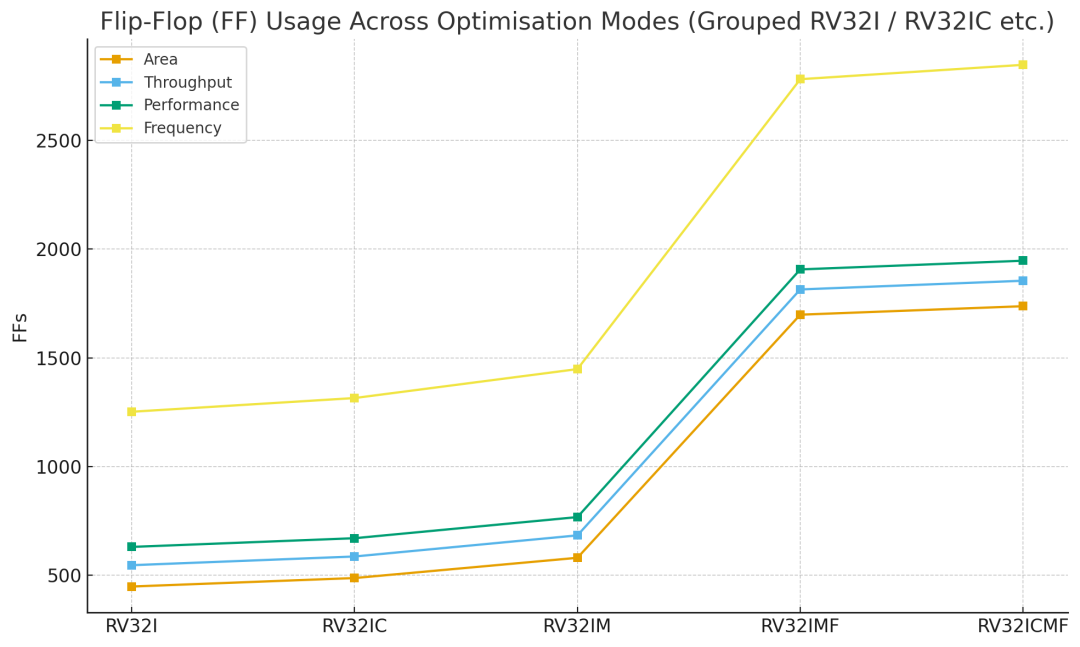

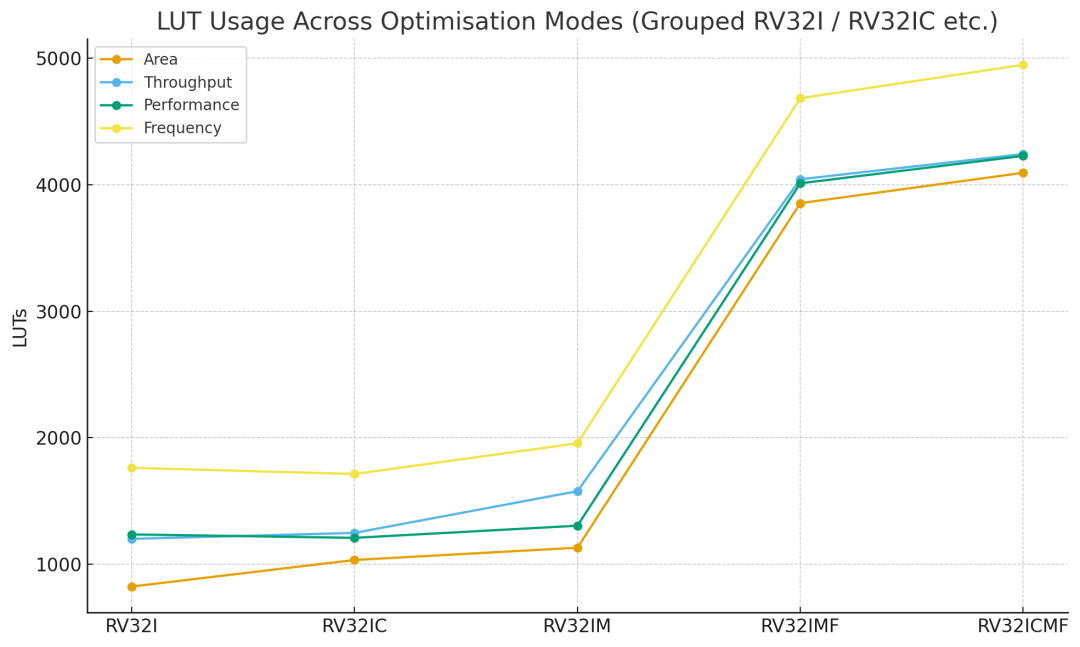

从表格和图表中可以看出：

最小的 RV32I 资源占用最小

不含压缩、乘法、浮点等扩展

非常适合替代中小型 FSM

M 扩展导致资源中等增加

LUT/FF 有一定增加

DSP 消耗增加（乘法器）

F 扩展导致资源大幅增长

因 FPU（浮点单元）需要大量逻辑

C 扩展几乎“免费”

硬件增加极小

但显著减少代码体积与 BRAM 使用

强烈推荐启用

ICMF（全功能）组合资源最多

但相比其他 CPU，要实现同等功能仍相当划算

资源增长趋势（相对于 RV32I）

变体	ΔLUT	ΔFF
RV32IM	+37%	+29%
RV32IMF	+368%	+27 相关标签： 暂无标签 相关推荐 半导体产业 2025年SSD市场：国产企业级存储加码布局 电子发烧友网报道（文/黄晶晶）从前段时间2025年第三季度存储厂商业绩数据可以看到，国内存储厂商随行就市实现了营收和净利的大幅增长。这其中存储价格的上涨是比较有利的因素。然而下一阶段厂商们竞相布局高价 379 2025-12-29 半导体产业 兆易创新：明年自研LPDDR4X量产，规划小容量LPDDR5X 电子发烧友网综合报道，11月24日，兆易创新高管在2025年第三季度业绩说明会上表示，公司利基型DRAM产品量价齐升，公司今年新量产的DDR4 8Gb较快抢占份额，进入第三季度销量已经与DDR4 4G 371 2025-11-26 半导体产业 中芯国际和台积电涨价：2026年半导体代工市场供需分析 （电子发烧友网报道 文/章鹰）12月23日，据上海证券报消息，中芯国际已经对部分产能实施了涨价，涨幅约10%。有公司反映，预计涨价会很快执行。但由于之前存储产品价格过低，晶圆厂早已率先对其实施了涨 358 2025-12-25 半导体产业 Microchip发布MCP服务器：革新AI驱动的产品数据访问方式 该服务器支持跨AI平台获取可信产品信息，简化工作流程、加速设计并提高生产力 为进一步兑现公司为嵌入式工程师开发AI解决方案的承诺，Microchip Technology Inc.（微芯科技公 341 2026-01-23 半导体产业 云英谷科技荣登2025中国半导体企业影响力百强，专注OLED显示驱动芯片 11月14日，世界集成电路协会（WICA）主办的“2025全球半导体市场峰会”在上海成功召开。本次峰会发布了2026全球半导体市场趋势展望暨2025中国半导体企业影响力百强及集成电路新锐企业50强 339 2026-01-23 半导体产业 兆易创新与奇瑞汽车合作：车规级芯片助力智能座舱和自动驾驶 1月12日，兆易创新（GigaDevice）与国内领军汽车制造商奇瑞汽车正式签署战略合作协议。双方将建立长期稳固的战略 334 2026-01-14 半导体产业 Microchip第22届中国技术精英年会北京站成功闭幕，下一站深圳 Microchip第22届中国技术精英年会（MASTERs）北京站于今日圆满落幕！来自各地的技术专家、行业伙伴和客户齐聚一堂，共同探讨前沿技术与创新应用。活动伊始，Microchip大中华区副总裁 228 2026-01-23 半导体产业 RA MCU I2C读取EEPROM详解：基于RA4M2开发板 “RA MCU众测宝典”IIC专题继续深耕！上一期我们用【RA-Eco-RA2E1】开发板实现了IIC通信的OLED显示。这次我们把目光转向实用的存储场景——基于【RA-Eco-RA4M2】开发板，用 190 2026-01-13 半导体产业 复苏信号：模拟芯片一哥暴涨近20%，创25年纪录 模拟芯片龙头的成绩单，成了半导体行业复苏的最强信号。 4月23日，德州仪器（TXN）公布2026年第一季度财报，业绩全面碾压市场预期。公司Q1营收达48.3亿美元，同比增长19%，环比增长9%；每股收益（EPS）为1.68美元（含0.05美元离散税项收益），同比增长31%，远超市场预期的1.36美元。财报发布后，公司股价周四飙升约19%，创下2000年以来最大单日涨幅，今年迄今累计上涨约60% 电子工程专辑 184 2026-04-26 数据中心 英伟达 半导体产业 武汉芯源半导体，全系列调价 上游成本压力持续传导，芯片产业链再传涨价信号。 4月21日，力源信息旗下武汉芯源半导体有限公司正式发布调价通知函，宣布自2026年5月6日起，旗下全系列产品将实施新的价格体系，所有产品价格需重新协定。 芯源半导体在通知函中表示，近期半导体产业链晶圆、封测等核心上游原材料持续上涨，且行业产能供应紧张，原价格已无法支撑后续产能保障和产品交付。此次价格调整，是应对产业链成本上涨压力的必要举措。 根据通知 电子工程专辑 175 2026-04-24 半导体 供应链 半导体产业 2026年半导体趋势：东芯半导体存储芯片技术解析 2025 年半导体市场在AI需求爆发与全产业链复苏的双重推动下，呈现出强劲的增长态势。以EDA/IP先进方法学、先进工艺、算力芯片、端侧AI、精准控制、高端模拟、高速互联、新型存储、先进封装等为代 173 2025-12-23 半导体产业 Zynq UltraScale+ JTAG启动Linux详解：XSCT工具全流程 以下文章来源于OpenFPGA，作者碎碎思 在之前文章中，我们介绍了如何使用 XSCT 工具通过 JTAG 在 Zynq SoC 上启动嵌入式 Linux 镜像（从 JTAG 启动 Zynq-7 172 2026-01-13 半导体产业 山东新首富诞生！光模块龙头一周狂赚5亿 4月23日，A股开盘刚过一分钟，一个历史性的数字牢牢抓住了市场目光： 光模块龙头企业中际旭创股价盘中最高触及919.99元/股，总市值一度突破1.01万亿元。这使其成为A股第14家万亿市值公司、创业板市值第二（仅次于宁德时代），也是山东首只万亿市值鲁股。 伴随万亿市值落地，来自山东龙口的75岁企业家王伟修正式登顶山东新首富。这位37年前以23万元创办电机绕组设备小厂的创业者，持股市值超1700亿 电子工程专辑 171 2026-04-26 英伟达 台积电 半导体产业 RT-Thread+CanMV K230：工地巡检机器人设计详解 本项目为RT-Thread嵌入式大赛获奖作品，基于CanMV K230的工地巡检机器人。K230芯片集成了两颗RISC-V处理器核心，双核玄铁C908。RT-Thread已全面支持XUANTIE系列的 170 2025-12-29 半导体产业 南芯科技SC6010和SC8565A助力中兴M153 AI手机电源管理 近日，中兴通讯发布 M153 AI 手机，搭载豆包手机助手，从系统层内嵌 AI Agent，能够跨应用执行复杂指令，完成复合型任务，以“AI 原生手机”重塑行业格局。南芯科技（证券代码：68848 167 2026-01-09 半导体产业 紫光国芯IPO新进展：聚焦DRAM存储技术 电子发烧友网报道 近日，西安紫光国芯半导体股份有限公司（以下简称“紫光国芯”）在资本市场迈出关键一步，向陕西证监局提交了IPO辅导备案，辅导券商为中信建投证券，正式开启A股上市征程。 紫光国芯的故事始 166 2026-01-07 半导体产业 士兰微电子发布高集成度IPM：2025家电芯片技术革新 2025年12月11日上午，ASTC2025中国家电科技年会——家电用集成电路应用技术研讨会在武汉开幕，士兰微 164 2025-12-22 半导体产业 芯天下存储芯片IPO：2025年最新市场和技术解析 近日，存储芯片设计公司芯天下技术股份有限公司向港交所递交上市申请书。 芯天下专注代码型闪存芯片的研发、设计和销售，以Fabless模式为客户提供从1Mbit至8Gbit宽容量范围的代码型闪存芯 163 2026-01-14 半导体产业 美光科技2026财年Q1营收飙升：AI存储需求推动HBM3E产能告罄 （电子发烧友网报道 文/章鹰）12月17日，美国存储大厂美光科技公布2026财年第一季度财报（截止11月27日的三个月），受惠于AI数据中心需求爆发，AI服务器对HBM和DDR5强劲需求，美光在2 162 2025-12-18 半导体产业 2026年高云半导体FPGA技术展望：汽车与视觉双引擎 2025 年半导体市场在AI需求爆发与全产业链复苏的双重推动下，呈现出强劲的增长态势。以EDA/IP先进方法学、先进工艺、算力芯片、端侧AI、精准控制、高端模拟、高速互联、新型存储、先进封装等为代表的 156 2025-12-23 评论区 登录后即可参与讨论 立即登录 热门文章 1 Xiaomi MiMo-V2.5 系列大模型开启公测 2 万能头文件 bits/stdc++.h应该使用吗？ 3 开门红 | BOE（京东方）2026年一季度喜迎开门红 业务增长与股东回馈并重 4 漫谈PCIe——BAR是什么 5 小米 MiMo-V2.5 系列开源 & Orbit 百万亿 Token 计划启动 6 复苏信号：模拟芯片一哥暴涨近20%，创25年纪录 7 武汉芯源半导体，全系列调价 8 山东新首富诞生！光模块龙头一周狂赚5亿 9 小米开源模型首日登顶全球榜首，百万亿Token免费送 10 Xiaomi miclaw上线 PC、Mac 和有屏音箱版，正式开启多终端小范围封测 半导体产业最新 两大趋势揭示AI如何重塑内存格局 05-06 英特尔宣布领导层任命，推进客户端计算与未来创新 05-06 大手笔！江苏半导体“小巨人”在青岛、苏州、新加坡投12亿建芯片实验室 05-06 还未量产就被巨头盯上！无 DRAM 推理芯片炸裂登场，Anthropic 入局采购洽谈 05-05 重磅过会！5nm 半导体核心零部件龙头来了 05-02 内核 + 接口双自研！国家级小巨人IPO辅导收官 05-02 聚力技术创新，领航高质量发展——复旦微电子集团技术专家委员会首次会议圆满召开 05-02 首日大涨383%，上海跑出“全球AI硅光芯片第一股” 05-02 热门标签 华为 MCU 英伟达 智能座舱 人工智能 FPGA 小米 Arm 意法半导体 新能源汽车 半导体 集成电路 恩智浦 汽车电子 英特尔 三星 英飞凌 NVIDIA ADI AMD
