区域控制器手册 | 电源、栅极驱动器、控制和保护方案全解

来源:安森美 电源管理 4 次阅读
摘要:区域控制器手册详细介绍了一款面向低压配电场景(单区典型功率 10W–3kW)、适配 12V 与 48V 车载电网的汽车区域控制器系统。 内容围绕低压电池或高压转低压 DC/DC→保护→稳压→区域配电→负载的核心配电链路展开,既涵盖降压型 DC/DC、LDO、跟踪型 LDO 及 48V 电网直供型 LDO 等多种电源调节方案,也包含栅极驱动器、集成式多通道驱动器、基于 SmartFET 的开关电路等

区域控制器手册详细介绍了一款面向低压配电场景(单区典型功率 10W–3kW)、适配 12V 与 48V 车载电网的汽车区域控制器系统。

内容围绕低压电池或高压转低压 DC/DC→保护→稳压→区域配电→负载的核心配电链路展开,既涵盖降压型 DC/DC、LDO、跟踪型 LDO 及 48V 电网直供型 LDO 等多种电源调节方案,也包含栅极驱动器、集成式多通道驱动器、基于 SmartFET 的开关电路等负载控制与保护功能块,同时覆盖模拟信号调理、比较器、诊断与保护用电流感测等辅助支持电路,并梳理了 MCU 接口结合 CAN、CAN FD、以太网等车载网络的控制通信需求。

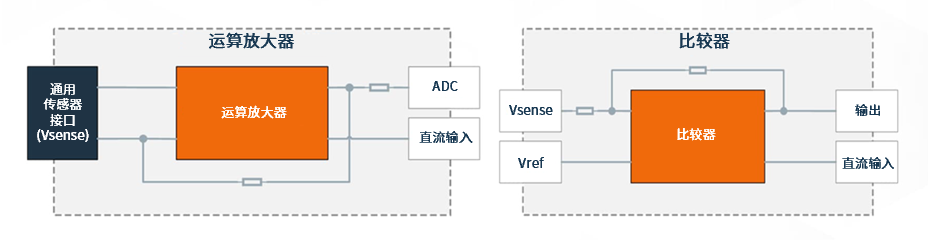

模拟信号调理和比较器

方案优势

  • 简化感知和保护类模拟前端设计

  • 提高噪声环境下的测量可靠性

  • 实现快速、确定性的故障检测路径

  • 降低安全攸关阈值下的 MCU 负载


在区域控制器中,模拟信号调理和比较器功能块用于处理电压、电流和传感器信号,然后再将这些信号送入 MCU 或保护逻辑电路。运算放大器提供滤波、缩放和缓冲功能,以确保在开关噪声和温度变化条件下进行精确测量,而比较器则能够快速进行硬件级阈值检测,用于检测过电流、过压或故障情况。这些功能通常由 5V 或 3.3V 供电轨供电,并靠近被测信号放置。在现代区域控制架构中,客户将运算放大器和比较器结合使用,以实现测量精度、EMC 稳健性和确定性故障响应之间的均衡。

亮点

  • 运算放大器侧重精度和噪声性能

  • 比较器提供快速硬件保护路径

  • 供电质量和接地设计对性能影响显著

  • 非常适合用于诊断和安全监测

实用设计指南

  • 运算放大器:选择输入共模范围和失调电压,确保覆盖整个信号范围并留有裕量。

  • 比较器:选择合适的阈值和迟滞,以避免噪声引发抖动。

  • 基准/偏置:采用稳定、低漂移的基准源进行精确的阈值设置。

  • 输入保护:在信号离开本地域时,增加串联电阻和箝位电路。

  • 敏感模拟信号应远离高 di/dt 功率路径。

  • 将滤波电路靠近放大器或比较器输入端放置。

  • 采用合理的接地方式,以避免接地偏移误差。

  • 在整个温度范围和 EMC 应力下验证精度和响应时间。

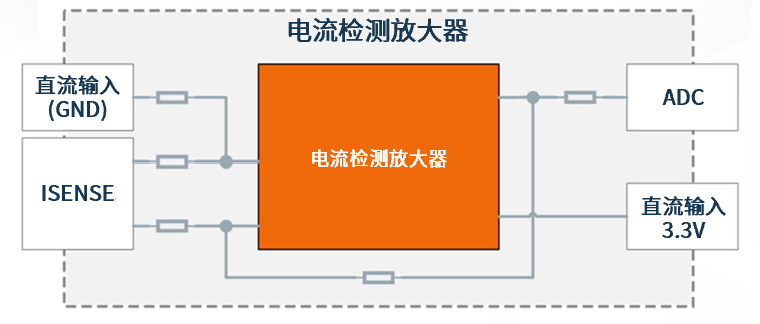

电流检测放大器

方案优势

  • 精确的电流监测

  • 支持诊断和保护功能

  • 支持高边或底边检测

  • 负载范围可扩展


电流检测放大器用于测量区域控制器中的负载或电源电流,以支持保护、诊断和电源管理。这些放大器会放大分流电阻两端的微小电压,同时抑制来自电网的共模噪声。典型应用包括 12V 或 48V 供电轨的负载监测和故障检测。客户依靠精确的电流感测来实现智能配电和系统诊断。

亮点

  • 共模范围决定放置位置

  • 增益精度影响诊断结果

  • 带宽需要在噪声和响应之间权衡

  • 布局影响测量保真度

实用设计指南

  • 分流电阻:根据分辨率和功率损耗之间的权衡选择合适的数值。

  • 放大器:确保共模额定值大于供电轨电压。

  • 滤波:平衡噪声抑制和响应时间。

  • 输出:匹配 ADC 输入范围。

  • 采用开尔文连接方式接入分流器。

  • 将放大器靠近分流器放置。

  • 检测走线保持对称。

  • 验证整个温度范围内的精度。

栅极驱动器

方案优势

  • 对功率开关实现稳健、确定性的控制

  • 在严苛汽车环境中具有高抗噪能力

  • 支持带受控 dv/dt 的快速开关

  • 简化保护和故障处理集成


在区域控制器中,栅极驱动器用于将 MCU 的低压控制信号转接至功率开关,例如 MOSFET、SmartFET 或分立负载开关。这些器件将逻辑电平指令转换为合适的栅极电压和电流,并在需要时提供隔离或电平转换。在区域控制架构中,栅极驱动器通常由 12V 供电轨供电,并且必须能够承受高 dV/dt、地弹和附近负载的传导噪声。

亮点

  • 栅极驱动强度直接影响开关损耗和 EMI

  • 在高电流负载路径附近,抗噪声能力至关重要

  • 集成保护功能提升系统稳健性

  • 非常适合分立式和保护型开关架构

实用设计指南

  • 栅极驱动器输出级:选择与栅极电荷和开关速度匹配的驱动强度;确保与被驱动器件兼容。

  • 供电轨:使用稳定的 12V 供电轨,并进行充分去耦;验证 UVLO 阈值是否满足系统要求。

  • 电平转换/隔离:适用于存在地电位差或回流噪声较大的情况。

  • 保护接口:确保故障信号清晰地报告给 MCU,以实现安全关断。

  • 将栅极驱动器靠近被驱动开关放置,以最大限度地减少回路电感。

  •  栅极与回流路径保持短而对称。

  • 将栅极驱动布线与敏感模拟信号分离。

  • 在最差电压、温度和 EMI 条件下验证开关行为。

在《区域控制器》图解设计手册中,针对系统内关键功能模块,逐一梳理展示对应方案优势、技术亮点与实用设计指南,助力工程师快速完成低压配电域控选型设计、规避误区。涵盖模块/产品如下:

  • 用于 48V 电网的 LDO

  • 低压电网 – 理想二极管

  • 低压电网 – 降压转换器

  • 低压电网 – 低压用 LDO

  • 模拟信号调理和比较器

  • 电流检测放大器

  • 栅极驱动器

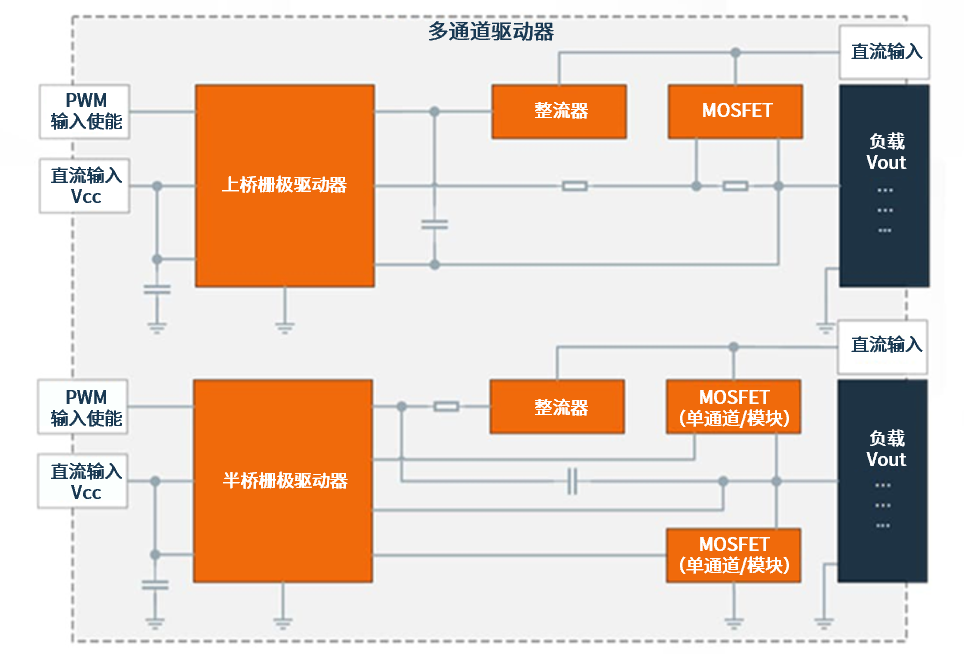

  • 多通道驱动器(集成式)

  • SmartFET(下桥/上桥)

  • 跟踪型 LDO

  • MCU 接口
