运放的最基本电路符号：
01
放大器

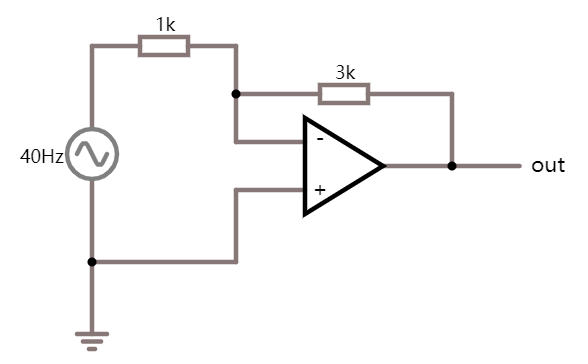

1、反相放大器电路图

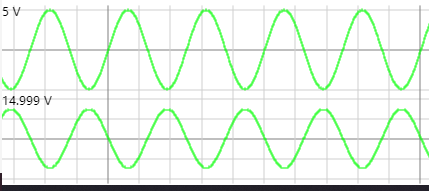

输入输出波形：

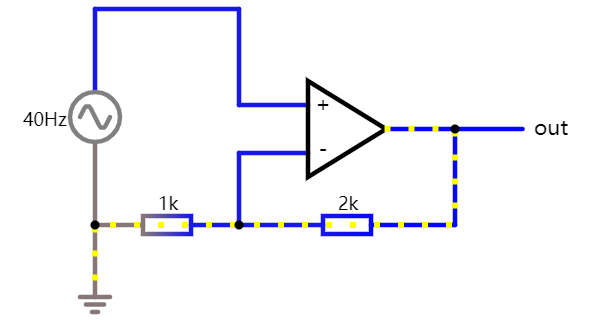

2、同相放大器：

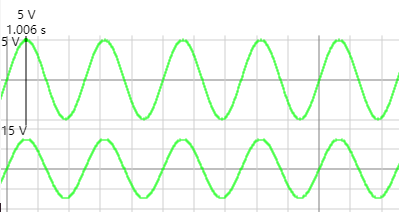

输入输出波形：

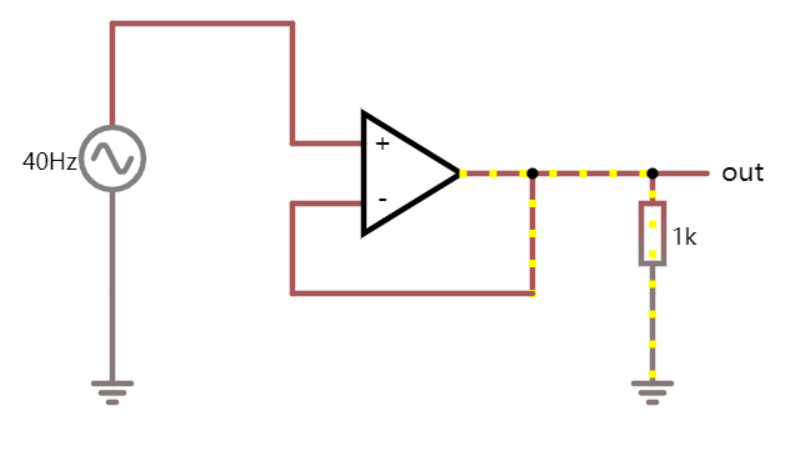

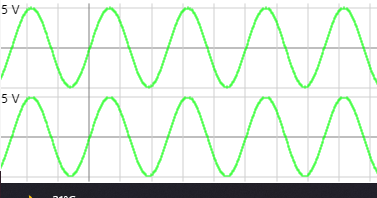

3、电压跟随器
输入输出波形：

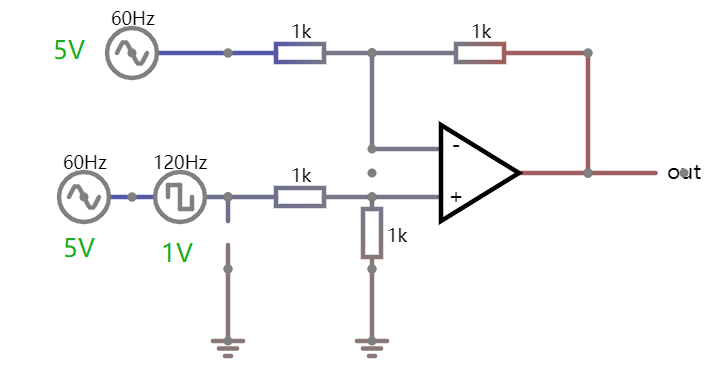

4、差分放大电路
输入输出波形：

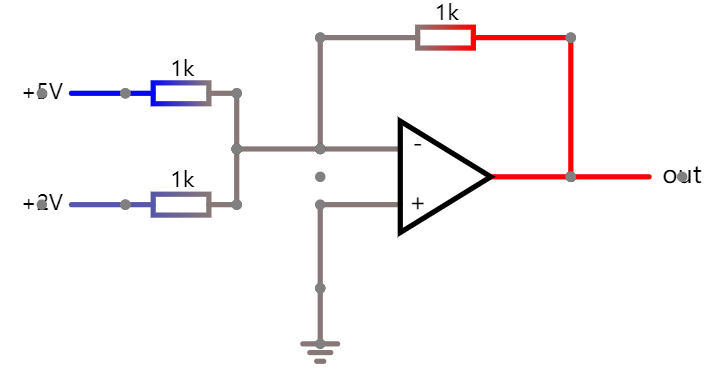

5、加法放大电路
输入输出波形：

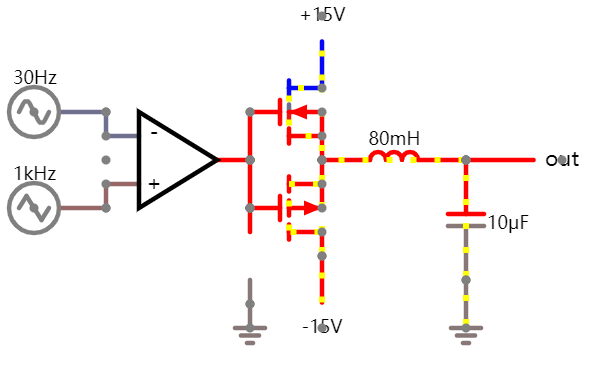

6、D类放大电路

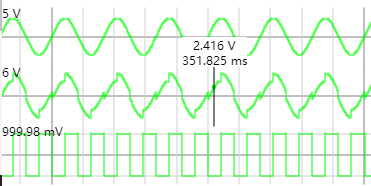

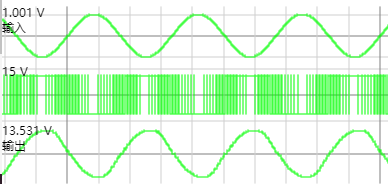

输入输出波形：
02
振荡器

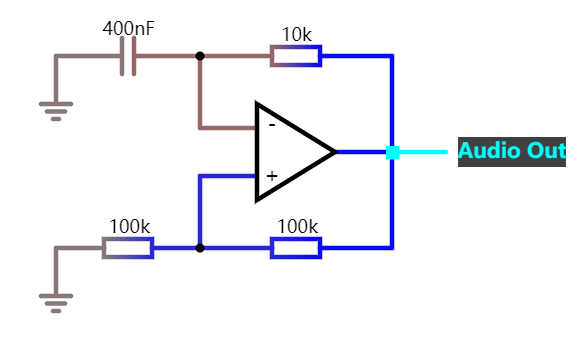

1、张弛振荡器
输入输出波形：

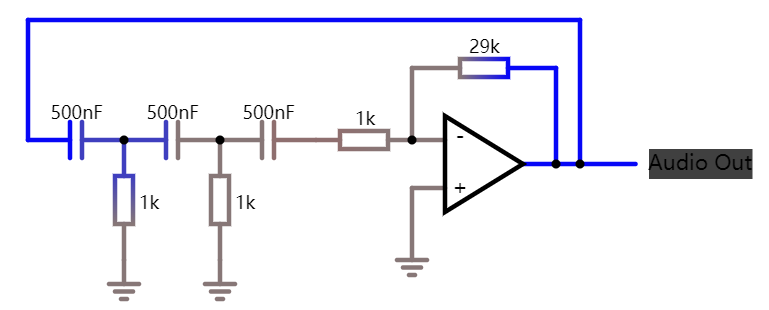

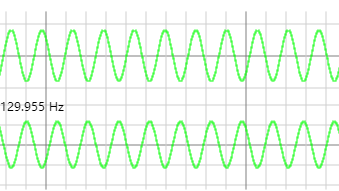

2、相移振荡器
输入输出波形：

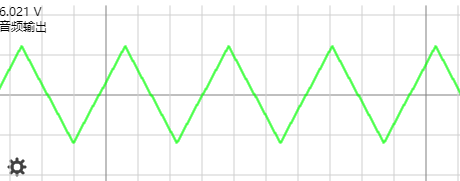

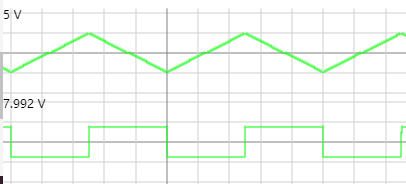

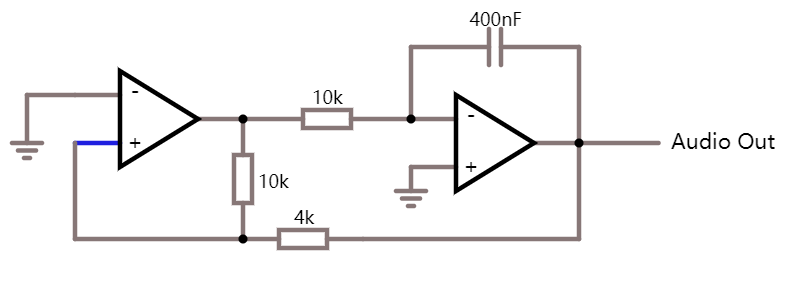

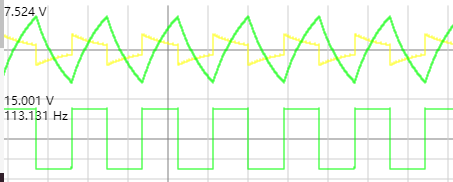

3、三角波发生器
输入输出波形：
03
整流

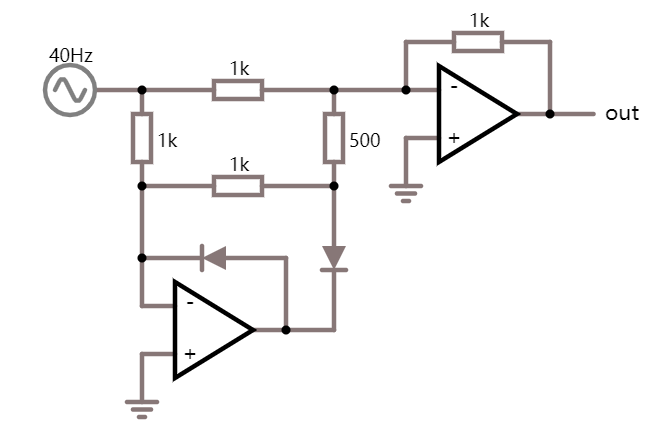

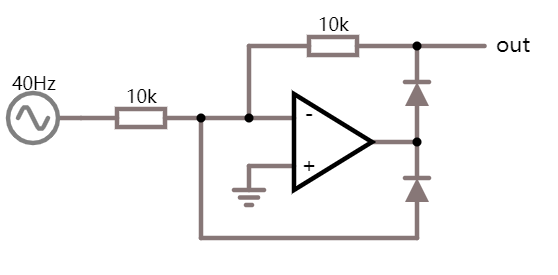

1、半波整流
输入输出波形：
2、全波整流
输入输出波形：
04

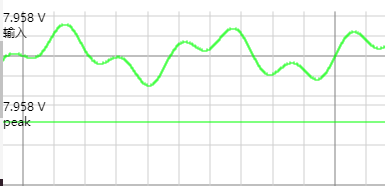

峰值检波
输入输出波形：
05
微积分

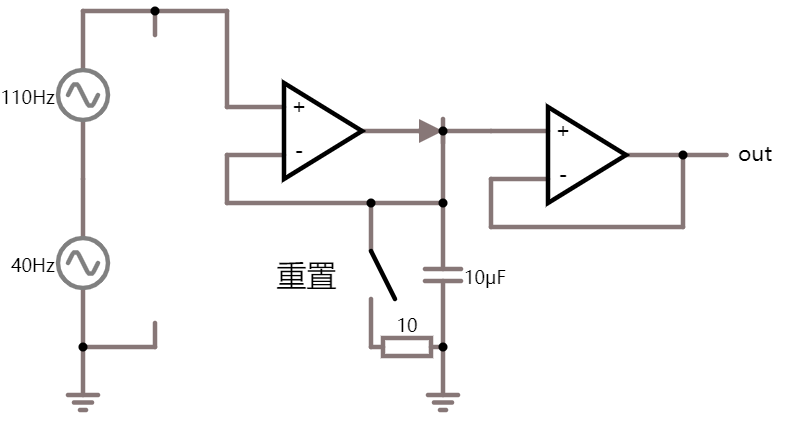

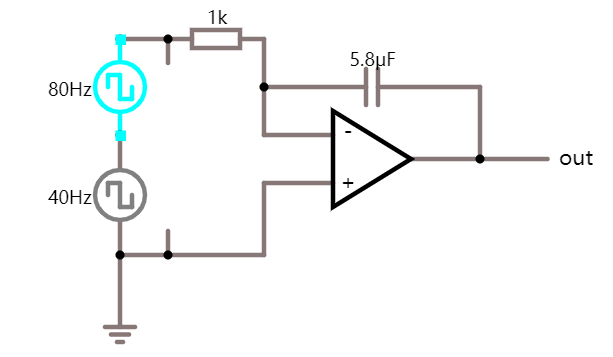

1、积分电路

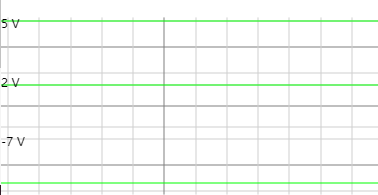

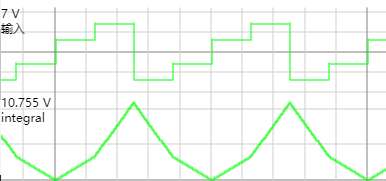

输入输出波形：

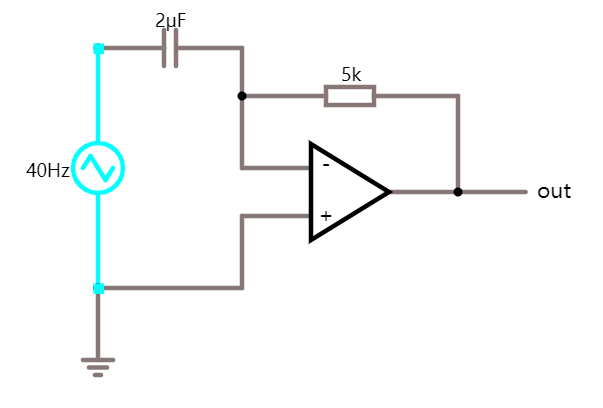

2、微分电路
输入输出波形：
06

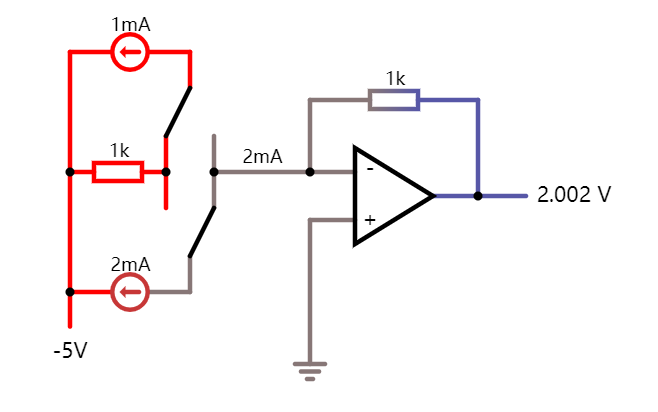

I-V转换

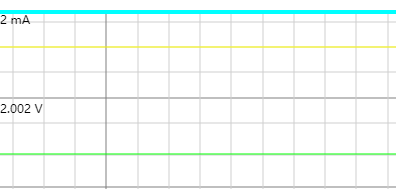

输入输出波形：

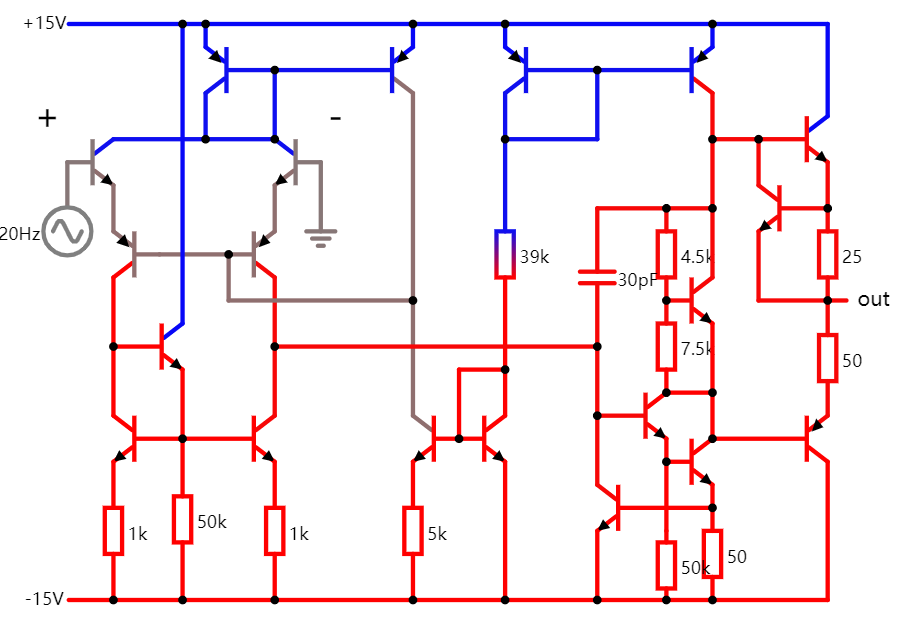

最后贴一个经典运放的内部框图741运放
