ICP MS的工作原理

本文介绍了电感耦合等离子体质谱仪的工作原理。

什么是ICP MS?

ICP-MS（电感耦合等离子体质谱仪），全称为 Inductively Coupled Plasma Mass Spectrometry，是目前无机元素（特别是金属元素）痕量与超痕量分析领域公认的“终极武器”。

常规分析仪器的检测极限通常在 ppm（百万分之一） 或 ppb（十亿分之一），而 ICP-MS 可以轻松下探到 ppt（万亿分之一） 甚至 ppq（千万亿分之一） 的量级。

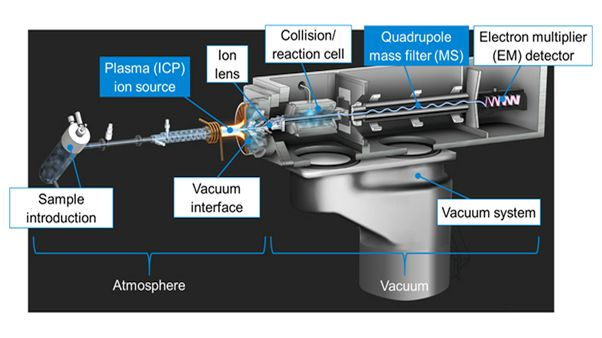

ICP MS的工作原理

1. 样品的雾化与进样 (Sample introduction)

图中位置：最左侧的透明腔体及管道。

待测的液体样品（比如稀释后的电镀液或晶圆表面洗脱液）被泵入，通过高压气体吹打，化为极细小的气溶胶。大液滴会被腔壁挡下作为废液排出，只有最细微的雾滴才能进入下一关。

2. 火焰焚烧与电离 (Plasma (ICP) ion source)

图中位置：左侧带有黄橙色“火焰”和外围线圈的区域。

外围线圈提供高频电磁场，将氩气点燃成温度高达太阳表面的等离子体火炬。细微的样品雾滴进入火炬后，瞬间经历脱水、气化、原子化，最终原子的外层电子被高温剥离，统统变成了带正电的离子。

3. Vacuum interface

图中位置：火焰尾部进入金属腔体的小孔处。

这是区分 Atmosphere（大气压） 和 Vacuum（高真空） 的生死线。等离子体携带的离子流以超音速穿过采样锥和截取锥的极小孔径，被强力抽入真空室。这一步既要让离子尽量多地进去，又要防止大量空气跟着跑进去破坏真空。

4. Ion lens & Collision/reaction cell

Ion lens（离子透镜）：这是一组带电极板，用电场把散乱的正离子流形成一束笔直的射线，同时利用物理偏转把不带电的中性粒子和刺眼的光子挡在门外，降低背景噪音。

Collision/reaction cell（碰撞/反应池）：这是极其关键的除杂工序。

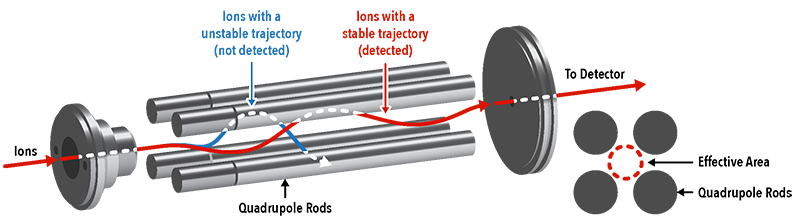

5. 终极筛选 (Quadrupole mass filter (MS))

在特定的电场频率下，只有特定质荷比（m/z）的离子才能以稳定的蛇形轨迹飞出通道，其他质量不符的离子都会撞到杆子上被淘汰。

6. Electron multiplier (EM) detector

历经千难万险穿过四极杆的那几个极其微量的目标离子，最终撞击在检测器上。每一次撞击都会激发出几个二次电子，这些电子在极板间不断加速撞击，引发“雪崩效应”，将原本极其微弱的离子信号，放大数百万倍，转化为清晰的电脉冲信号供计算机统计。
