广播发射机信噪比测量：RWC2500A Plus调制分析仪详解

2025-12-18

一、引言

信噪比(Signal-to-Noise Ratio，SNR)是评估广播发射机信号质量的核心技术指标，其定义为发射机输出信号中有用音频信号功率与噪声功率的比值(单位：分贝 dB)。该指标直接决定信号传输的纯净度——信噪比数值越高，噪声对有效信息的掩盖作用越弱，收音机等接收设备解调后得到的声音越清晰，无杂音、底噪等干扰问题;反之，若信噪比不达标，会导致音频失真、信号辨识度下降，严重影响听众接收体验。

在广播行业中，信噪比是发射机全生命周期管理的关键考核标准，无论是生产验收、日常运维，还是合规播出审查，均需符合明确的指标要求。例如，根据广电行业测试规范，中波AM广播发射机的信噪比通常需≥60dB，调频FM广播发射机需≥60dB，这些标准是保障不同发射机信号互不干扰、维持广播频段传输秩序的重要依据。

要实现信噪比的精准测量，需依赖自身性能稳定的专业测试设备 —— 普通测试仪器若自身噪声控制不足，会引入额外干扰，导致测量结果失真。RWC2500A Plus 广播调制分析仪具备本振频率1ppb的高精度、AM 模式下70dB(Typ.)，FM 模式下75dB(Typ.)的测量信噪比，可有效规避测试设备带来的误差，精准捕捉发射机输出信号中的微弱噪声，为 AM/FM 广播发射机信噪比检测提供可靠数据支撑。

同时，该设备兼容现有相关测试标准，适配500kHz~30MHz(AM)、76MHz~108MHz(FM)的宽频率范围，满足1kW以上(含1kW)中短波调幅发射机及调频发射机的测试需求，是广电行业生产、验收、运维环节中适用的测试工具之一。

二、常见问题

1、测量结果偏差大：可能由测试设备自身信噪比不足、接口连接接触不良或测量带宽设置不当导致。可选用 RWC2500A Plus 这类高信噪比测试仪器，检查平衡/非平衡等接口连接状态，按行业标准统一测量带宽参数。

2、环境干扰影响测试：测试环境中的电磁干扰、电源波动会引入额外噪声，导致信噪比测量值失真。需将测试环境控制在5-40℃的工作温度范围内，使用稳压器保障供电稳定，同时远离强电磁干扰源。

3、设备老化导致指标漂移：发射机放大电路、滤波元件老化或测试仪器性能衰退，会使信噪比测量结果出现异常波动。应定期对发射机进行维护校准，对测试设备进行性能校验，必要时及时更新换代。

4、操作流程不规范：未正确设置音频信号参数、解调模式选择错误会影响测试准确性。需严格遵循标准测试流程，使用 RWC2500A Plus 的音频发生模块输出标准测试信号，确保解调模式与发射机类型(AM/FM)匹配。

三、测量方法

本篇文章的测量方法使用的核心设备为RWC2500A Plus，具体设备信息请查看www.doewe.com。

3.1 设备连接

3.2 测试流程

RWC2500A Plus具备调制分析模块，音频分析模块和基带音频信号输出模块，测量信噪比时我们需要使用基带音频信号输出模块，将基带音频信号输入到发射机的音频输入端口，在发射机调制为广播后将接过负载和TEST信号输入RWC2500A Plus的射频信号输入接口，使用调制分析模块进行分析。测试前按下FREQ按键设置中心频率，确保RWC2500A Plus与发射机频率一致。

3.2.1 基带音频信号发生

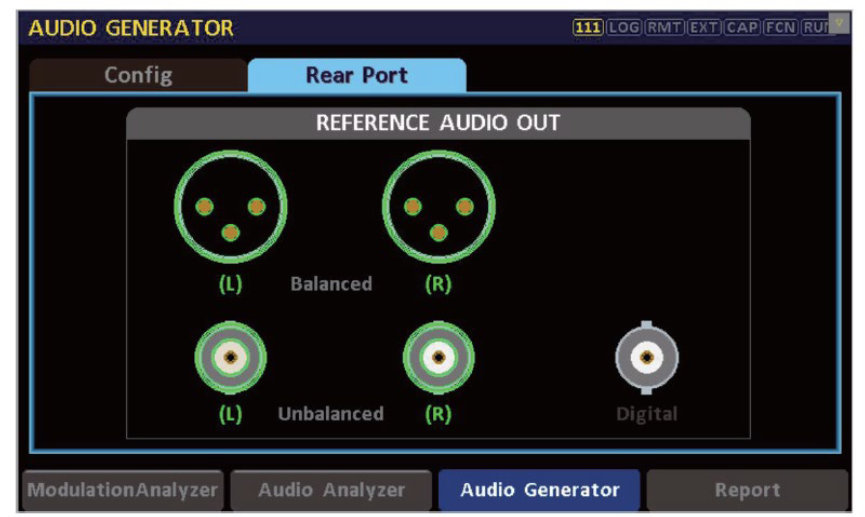

1、使用RWC2500A Plus的基带音频信号发生模块时，首先可以在Audio Generator界面选择Rear Port，在此界面可快速调整所需的音频输出接口(平衡/非平衡/数字)，选择好之后进入下一步1、使用RWC2500A Plus的基带音频信号发生模块时，首先可以在Audio Generator界面选择Rear Port，在此界面可快速调整所需的音频输出接口(平衡/非平衡/数字)，选择好之后进入下一步。

2、在此步骤中，用户可调节音频信号的电平和频率，测试调制度时一般以1KHz音频信号为主。设置好频率之后可在此界面调整音频电平的大小，调整同时可观察到右上角，AM模式下确保AM Depth在100%左右，FM模式下确保FM DEV(L)(R)在67.5kHz左右。

3.2.2 音频分析

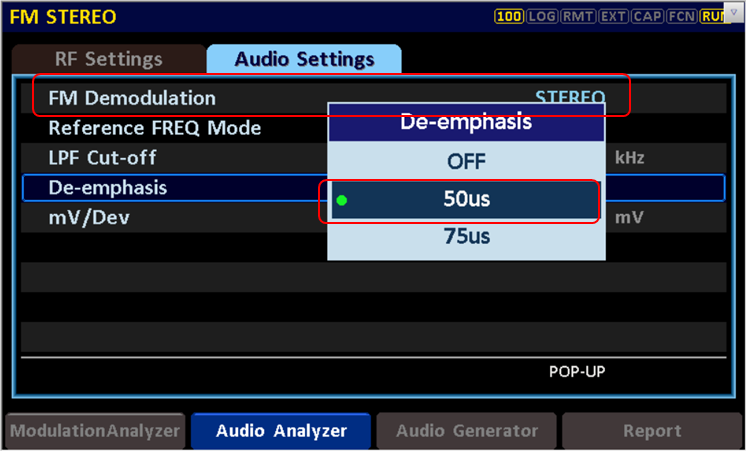

1、若为FM 发射机，在Audio Analyzer的上拉菜单中进入Audio Settings界面，将FM Demodulation设置为STEREO，De-emphasis设置为50us，与发射机的预加重参数保持匹配。

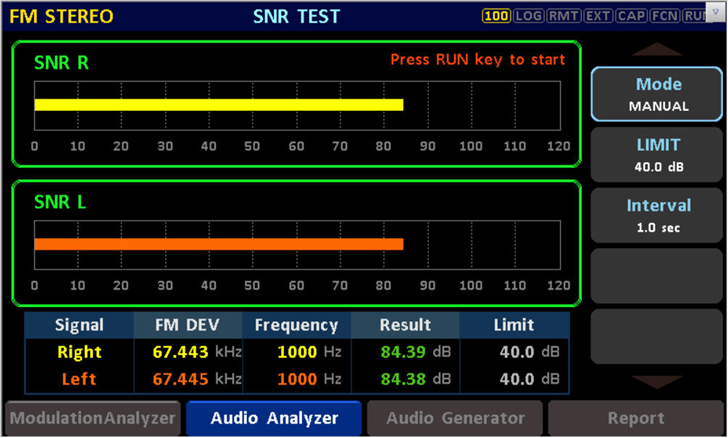

2、设置完成后，在上拉菜单中选择 SNR界面，在界面右侧Mode设置为AUTO，REF FREQ设置为1kHz，Ref Port根据连接接口选择UNBAL/BAL/DIG，按下右侧按键区RUN，等待几秒即可在Result处读取SNR测试值。

四、核心设备：RWC2500A Plus

4.1 功能综述

RWC2500A Plus 是一款专业的广播调制分析仪，主要应用于AM/FM发射机测试,可单机实现射频参数、调制性能和音频层面的全面测试。

设备可实时解调AM/FM(单声道和立体声)，可测试载波功率、频率偏差、AM 调幅度、FM 频偏及导频信号相关参数。设备支持实时输出解调后的音频信号。设备可配置音频发生功能，可输出基带音频信号，支持左右声道电平和频率的独立设置，同时具备数字(平衡)及模拟(平衡及非平衡)音频输出接口。设备具有音频分析功能，可分析解调后的基带音频信号，支持频域和时域分析，可显示音频的频谱和波形。

RWC2500A Plus基于多功能的组合可直接分析广播发射机的关键指标例如：载波参数、音频失真度、音频信噪比、音频频率响应和立体声音频分离度等，单台仪器实现发射机的指标测试，从而满足广电行业广播发射机的测试需求。

4.2 产品特点

支持AM/FM高精度解调和参数分析，支持立体声调频;

完全替代行业经典产品FMAB;

本振频率精度高达1ppb，SNR：AM：70dB(Typ.), FM：75dB(Typ.);

可解调输出基带音频，支持平衡/非平衡/数字接口;

可实时测试显示射频频谱，解调后音频的频谱和波形;

支持音频分析，可测量失真度、信噪比、频率响应和分离度等;

支持音频发生，可输出单音或扫频信号，支持多种接口;

支持自定义测试项上下门限，超门限指标将实时提示;

支持测试结果总览和数据导出，一键生成报告;

彩色触摸屏及按键协同操作。
