瑞芯微RV1126B I2C接口详解：从硬件接线到代码实现
1. I2C介绍
IIC又简写成I2C，是一种串行通信总线，使用多主从架构。
最初设计目的为了让主板、嵌入式系统或手机用来连接低速周边设备。多用于小数据量的场合，有传输距离短，任意时刻只能有一个主机等特性。
在Linux嵌入式应用开发的情景下，完全可以不必理会IIC协议的详细规定。只需要按照驱动层提供给我们的操作IIC外设的操作接口函数就可以像操作linux中其他普通设备文件那样轻松的操作IIC外设了。
1.1 开发板上I2C资源介绍
EASY EAI Nano-TB开发板预留引出了1路IIC资源：IIC_5，以供用户自定义调用。确切的分部位置，如下图所示：
1.2 硬件接线示意图
本示例采用ADS1115电压检测模块进行辅助演示。此模块功能是把检测到的电压(模拟信号)转化为数字信号存入寄存器中，然后以IIC的通信方式对外提供电压信息的提取。

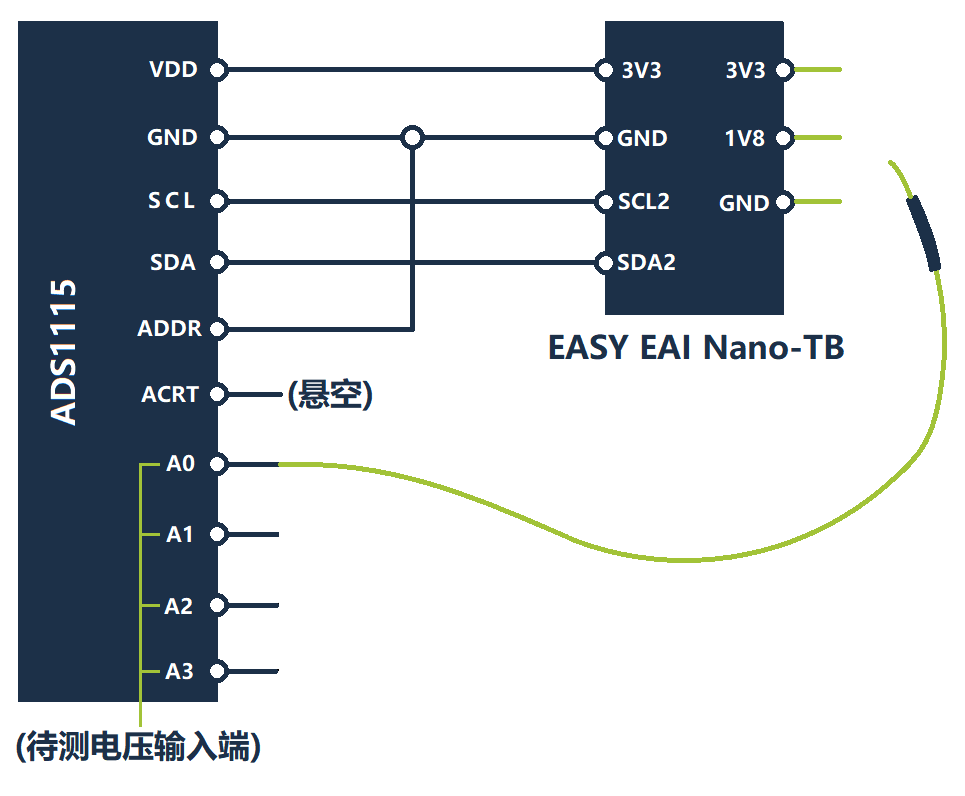

ADS1115模块与EASY EAI Nano-TB的接线原理图如下所示：
2. 快速上手
2.1 开发环境准备
如果您初次阅读此文档，请阅读《入门指南/开发环境准备/Easy-Eai编译环境准备与更新》，并按照其相关的操作，进行编译环境的部署。

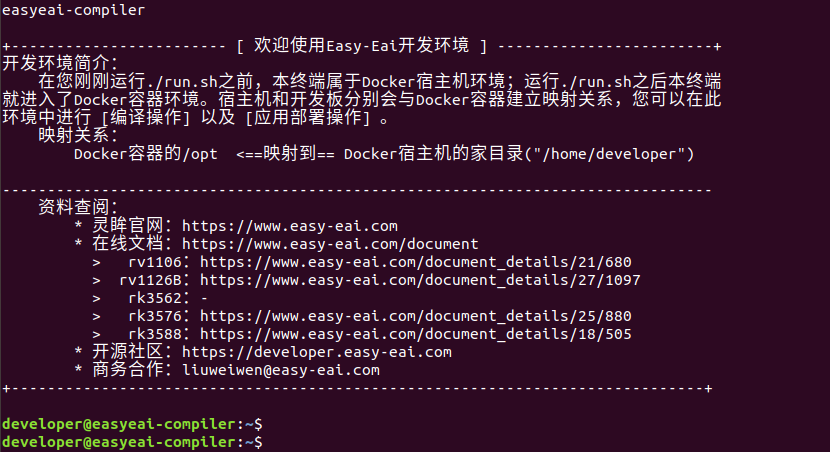

在PC端Ubuntu系统中执行run脚本，进入EASY-EAI编译环境，具体如下所示。
cd ~/develop_environment ./run.sh
2.2 源码下载以及例程编译

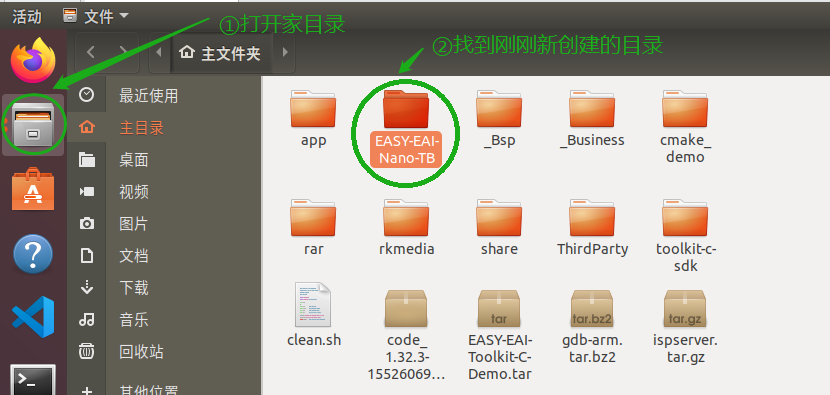

首先，在虚拟机后台终端，执行以下命令，创建外设单例源码管理目录：
cd /opt mkdir -p EASY-EAI-Nano-TB/demo

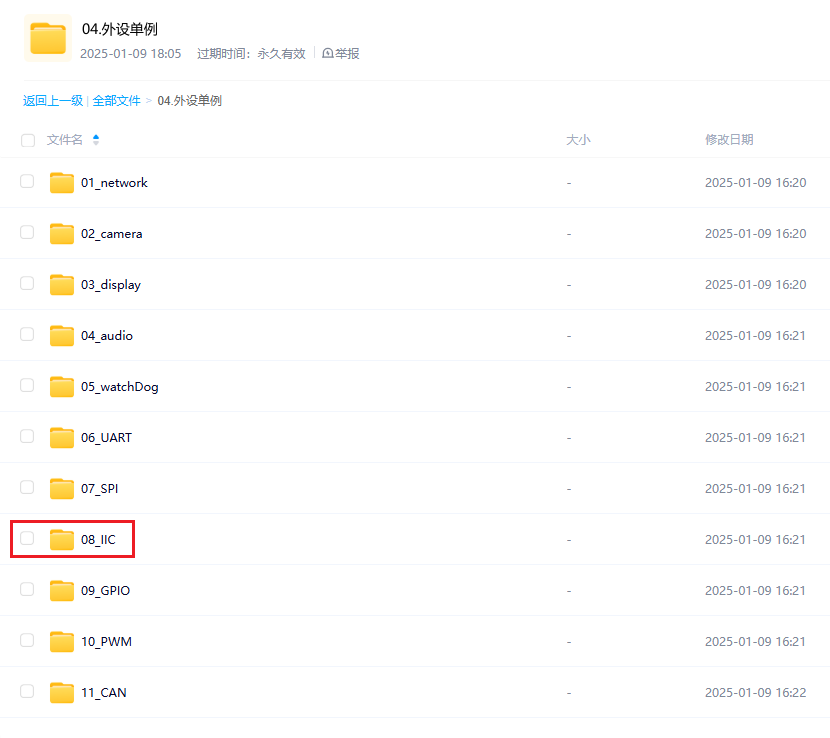

首先，到【百度网盘】上下载相关的单例程序：
链接：https://pan.baidu.com/s/1Br608Hiff2Xs65PzWO_qWQ?pwd=1234
提取码：1234

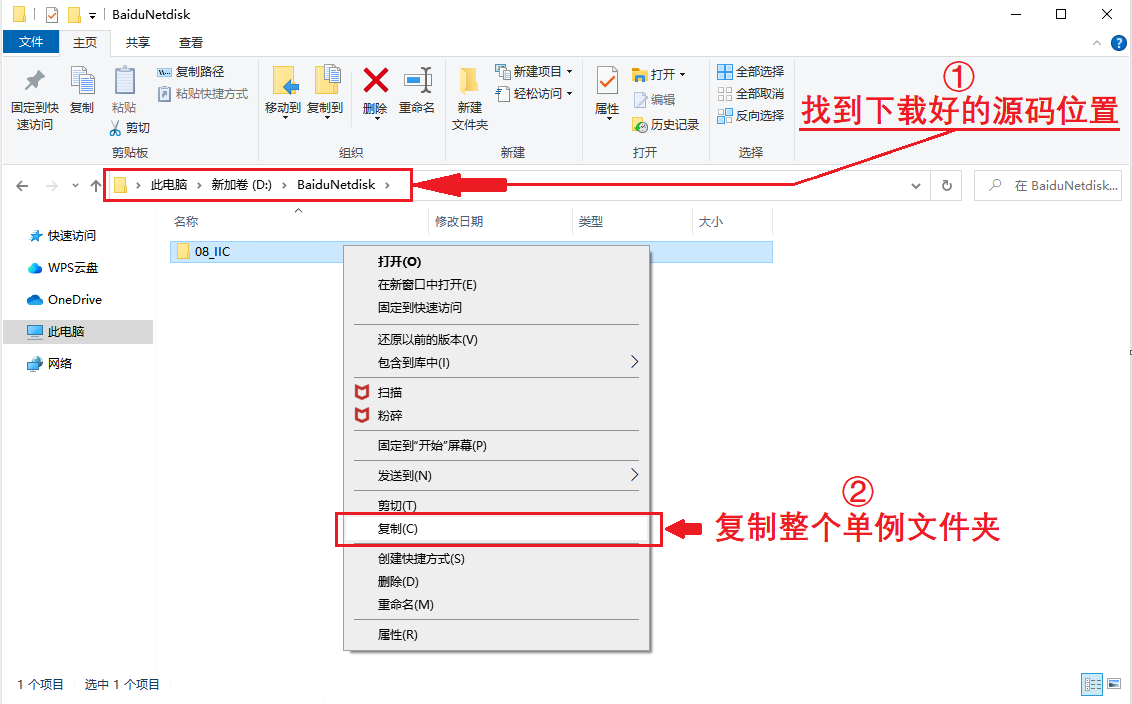

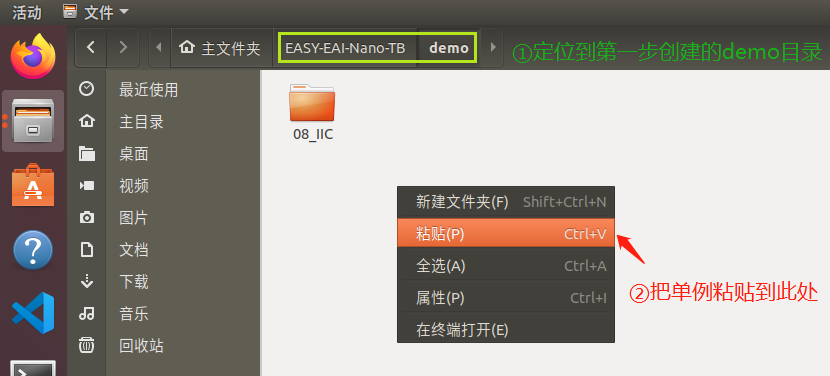

比如把单例程序下载到：此电脑D:BaiduNetdisk (无规定，用户可自主选择)，如下图所示。
最后，进入到对应的例程目录执行编译操作，具体命令如下所示：
cd EASY-EAI-Nano-TB/demo/08_IIC ./build.sh
注：
* 由于依赖库部署在板卡上，因此交叉编译过程中必须保持/mnt挂载。

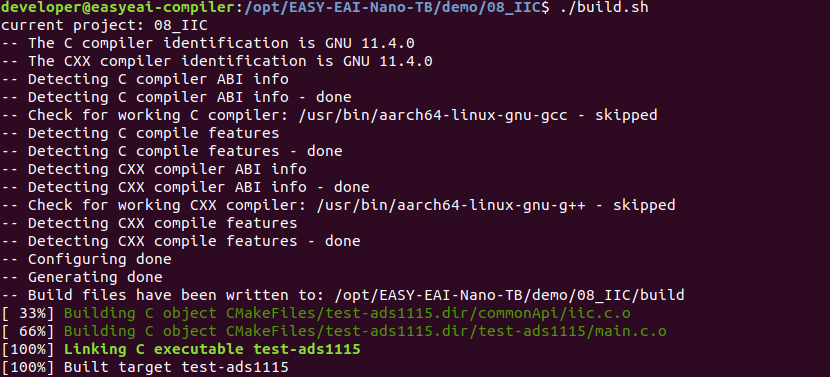

编译成功后，会生成一个test-ads1115的可执行程序，并会自动部署到开发板的/userdata/目录中。
2.3 例程运行
通过串口调试或ssh调试，进入板卡后台，定位到例程部署的位置，如下所示：
cd /userdata
执行例程命令，如下所示：
sudo ./test-ads1115

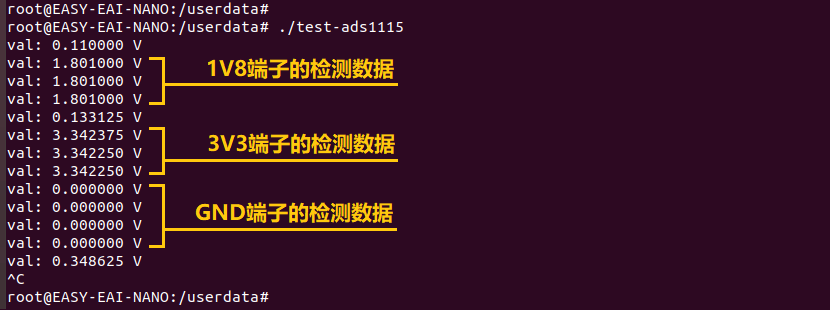

执行效果如下所示，利用探测分别触碰3V3，1V8，GND三个端子，则可在终端测出对应的电压值。
3. C语言使用案例
ADS1115的C语言使用案例，代码地址为08_IIC/test-ads1115/main.c，供用户编码参考。以下代码展示了对ADS1115操作流程：
int32_t ads1115_config_register(uint32_t fd, uint8_t configH, uint8_t configL) { uint8_t reg_data[3] = {ADS1015_REG_POINTER_CONFIG, configH, configL}; return iic_write(fd, ADS1115_ADDRESS, reg_data, sizeof(reg_data)); } int16_t ads1115_read_data(uint32_t fd) { bool ret = false; /*读取数据*/ uint8_t tx_data[1] = {ADS1015_REG_POINTER_CONVERT}; if(iic_write(fd, ADS1115_ADDRESS, tx_data, sizeof(tx_data)) >1)//量程对应的分辨率 { case(0x00): val = (double)ad_val*187.5/1000000.0; break; case(0x01): val = (double)ad_val*125/1000000.0; break; case(0x02): val = (double)ad_val*62.5/1000000.0; break; case(0x03): val = (double)ad_val*31.25/1000000.0; break; case(0x04): val = (double)ad_val*15.625/1000000.0; break; case(0x05): val = (double)ad_val*7.8125/1000000.0; break; default: val = 0.0; break; } return val; } int main(int argc, char const *argv[]) { bool ret = false; double val; int fd = iic_init("/dev/i2c-2"); if(fd
其中iic_init()，iic_set_addr_len()，iic_set_addr()，iic_read()，iic_write()，iic_release()是对系统调用的易用化封装。具体实现于08_IIC/commonApi/iic.c
除了需要有对IIC硬件资源进行操作的接口以外，要需要清楚IIC总线上的IIC从机设备的寄存器操作方法。如ADS1115电压检测芯片，与其寄存器相关的操作定义均在08_IIC/test-ads1115/ads1115.h中实现。
