当“维也纳整流”遇到“双向三电平整流”｜算电协同时代，该如何选择？

在 AI 数据中心时代

UPS 的选择正在

从“设备采购”变成“系统能力的取舍”

同样是 UPS，不同架构下，其对电网波动、负载冲击和能源协同的应对方式完全不同。这种差异不会停留在技术层面，而会直接体现为系统稳定性的边界、运行成本的走势，以及面对未来算电协同时的适应空间。

换句话说，选型本身

就是在选择一种能力路径。

基于这一前提，UPS 是否能够适应复杂电网与高动态负载、是否具备电网协同能力、以及能否在全生命周期内实现可靠性与成本的平衡，成为判断架构优劣的核心维度。而这些能力的底层决定因素，正是其拓扑结构。

过去十余年，UPS 逐渐形成单向维也纳与双向两种主流拓扑路径。这种差异，根本原因来自于不同厂家在成本与系统能力之间的取舍，以维也纳整流为代表的单向架构，更强调降低初期投资成本、满足基础供电需求；而双向拓扑则通过架构升级，提升系统对电网波动、负载冲击及能源协同的适应能力。

这种取舍，并不会只停留在设备层面，而会在后续的可靠性表现、系统韧性以及全生命周期成本中逐步体现出来。

01

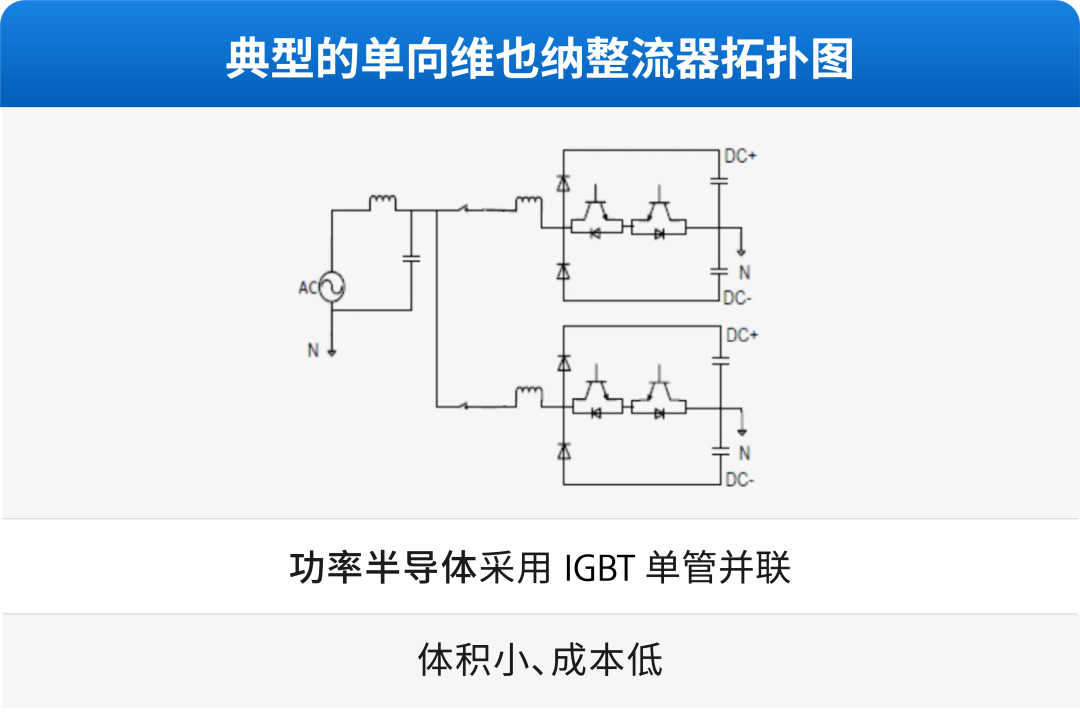

单向整流拓扑结构

  对电网友好的负载

在上世纪 90 年代，随着通信系统和早期数据中心负载快速增长，供电系统开始向更大功率和更高密度发展。当时主流的二极管整流方案虽然结构简单、成本低，但存在明显问题：输入电流谐波高、功率因数低，对电网产生较大污染。

正是在这一背景下，行业开始转向低谐波、高功率因数的整流技术，其核心目标是降低整流系统对电网的影响。以 Johann W. Kolar 为代表的研究，提出以“降低高功率整流模块输入电流谐波”为优化目标，推动了 PFC 及维也纳整流等单向拓扑的发展。

整流技术设计理念

这一阶段的单向整流技术，本质是构建一个“对电网更友好的负载”，通过简化能量路径与控制方式，在满足供电需求的同时，尽可能减少对电网的扰动。

瑞士苏黎世联邦理工学院（ETH Zurich）电力电子教授 Johann Walter Kolar（约翰·W·科拉尔）的目标：

minimizing line current harmonics of high‑power rectifier modules （降低高功率整流模块的输入电流谐波）

单向架构的定位：单向架构是在数据中心早期发展阶段，为降低系统复杂度与初期投资成本而形成的工程取舍，其本质是通过简化能量路径满足基础供电需求，但在负载波动与新能源接入持续增强的背景下，其能力边界逐渐显现。

能量单向流动：在单向架构下，能量仅从电网流向 DC 母线与负载，UPS 作为能量接收端运行，主要承担基础供电保障功能，在电网稳定、负载平缓的场景中能够满足常规需求。

调节能力受限：通常不具备有功/无功双向调节能力，难以对电压、频率及功率波动进行主动响应，也无法参与电网调节或与储能系统形成深度协同，其系统适应能力依赖于外部电网稳定性。

02

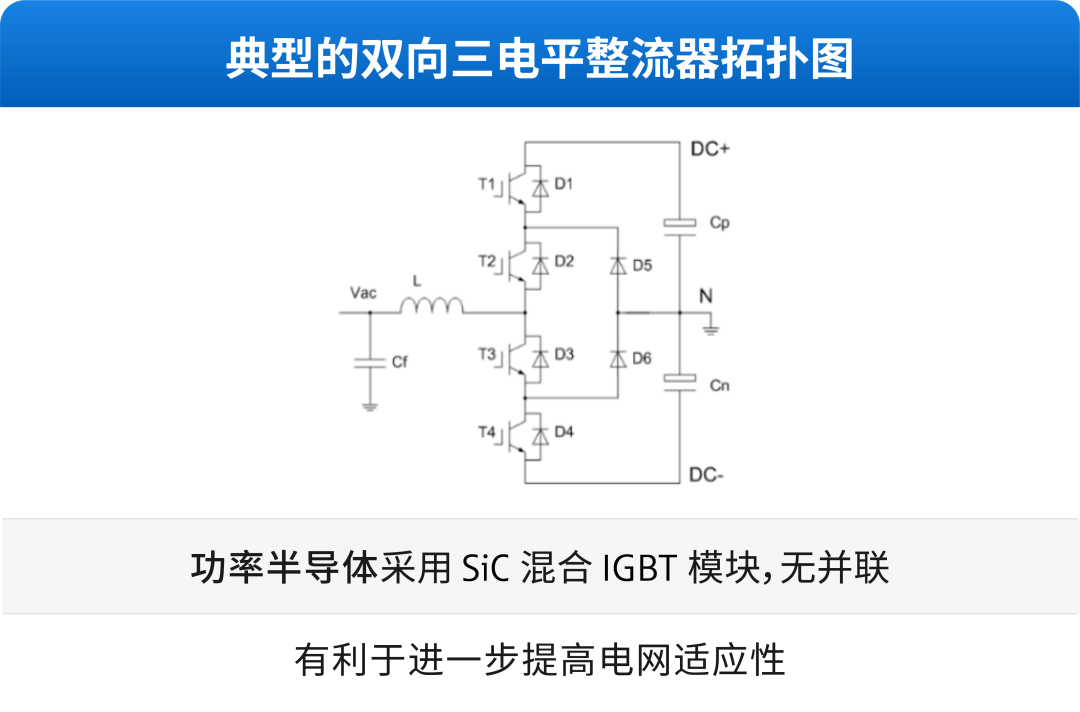

双向三电平整流

  主动参与电网稳定

随着新能源并网比例大幅提升，电网运行特性正在发生变化：系统惯性持续下降，电压与频率波动加快；与此同时，以机器学习（ML）服务器为代表的超大规模负载呈现出高动态特征，功率跃迁速度快、dP/dt 极大，对供电系统带来显著冲击。

在这一背景下，以 Friedli（Kolar的核心合作者之一）、Soeiro（Kolar的关键学生之一） 等人为代表的研究提出，双向三电平三相 PWM PFC 整流器不应再仅被视为“电能质量优化装置”，而应作为一种通用的电网接口（universal grid interface）来理解，其核心价值在于在动态工况下实现对电网的主动响应与调节。

整流技术设计目标发生转变

从“尽量减少对电网的污染”，进一步升级为“主动参与电网稳定”。其关键能力体现在：电流可实现完全可控，有功与无功功率能够独立调节，天然支持双向功率流动，并能够与储能系统形成深度耦合，在系统层面参与功率平衡与稳定控制。

双向架构的定位：双向架构首先定义了 UPS 的新角色——主动电网接口，而非被动供电设备。其设计理念源于在电网波动与负载不确定条件下保障稳定电能输出的需求，并通过电流源特性与有功/无功独立调节能力，使 UPS 得以参与电网调节，而不仅仅是改善 PF 或谐波指标。

能量双向流动：在双向整流架构下，能量可在电网、DC 母线和电池之间双向流动。UPS 不再只是备电设备，可以馈电给电网，成为响应电网调度的基础单元之一。

四象限运行能力：双向整流拓扑支持有功 / 无功双向调节，可在特定系统架构下参与电网侧的调频、稳频，提升电网侧适应能力。

03

单向/双向

  整流拓扑架构对比

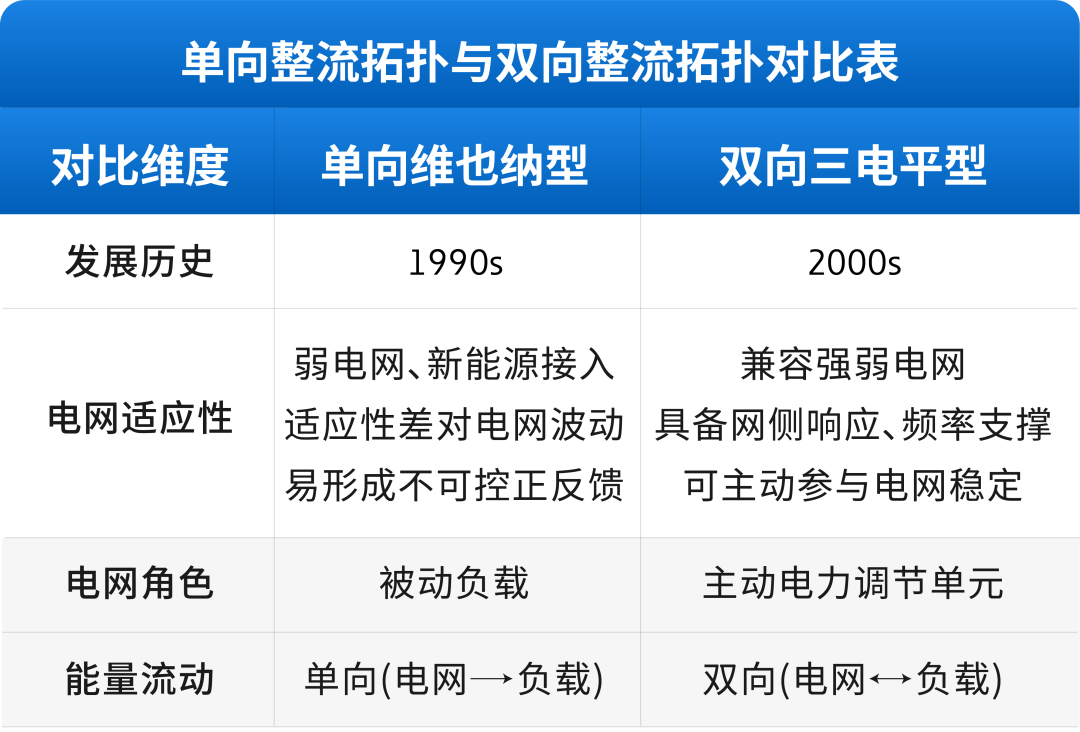

从架构演进来看，单向维也纳型（1990s）与双向三电平型（2000s）代表了两代设计理念。

维也纳型以单向能量路径实现低谐波与高功率因数，在电网中扮演"被动负载"角色，但对弱电网与新能源接入适应性较差，面对电网波动易形成不可控正反馈。

双向三电平型则通过双向能量流动与全控电流，兼容强弱电网环境，具备网侧响应、频率支撑与主动参与电网稳定的能力，在系统中承担"主动电力调节单元"的角色。两者的根本差异，不在效率或谐波指标，而在于面对电网不确定性时，是被动承受还是主动调节。

两代设计的差异

两者的根本差异，不在效率或谐波指标，而在于面对电网不确定性时，是被动承受还是主动调节。

04

在 AI 时代

  数据中心客户该如何理性选择

在 AI 数据中心场景下，供电系统正从“稳定负载”转向“负载波动 + 电网波动”的双重不确定性。一方面，GPU 负载功率跃迁快、dP/dt 极高；另一方面，新能源占比提升导致电网惯性下降、波动频发。

这种变化已直接作用于实际运行：电网侧调控与拉闸限电使数据中心被迫降载甚至中断，带来直接经济损失；而依赖柴油发电维持运行，又显著推高燃料与运维成本。系统同时承受“停的损失”和“撑的成本”。

在这一背景下，问题的核心已不再是 UPS 自身稳不稳，而是其在系统中的角色——是被动承压、放大扰动，还是能够吸收波动、参与调节。

最终，决定这一差异的，不是参数，而是架构本身。因此，在 AI 时代，如何选择 UPS 合作伙伴已经不言而喻，应重点关注以下几个核心维度：

产品架构能力

是否具备应对电网波动与高动态负载的不确定性能力，能够在系统层面实现能量调节与功率平衡，在扰动发生时发挥“吸收与缓冲”作用，而不是被动承压甚至放大系统震荡。

可靠性与技术先进性

是否经过高密度算力场景和复杂工况的长期验证，能够在频繁功率跃迁和动态工况下保持稳定运行，同时具备面向未来算力密度提升与电网变化的技术演进基础。

厂家的综合工程能力

是否具备成熟的数据中心项目经验，在系统设计、实施交付及后期运维中形成闭环能力，能够在复杂场景下保障方案真正落地并长期稳定运行。

端到端供电系统能力

是否不仅提供单点设备，而是具备从电网接入、能量转换到负载供电的整体系统设计与创新能力，支持数据中心在负载升级、电网变化及系统扩展中的持续演进。

面向未来数据中心的创新能力

是否具备对下一代算力架构、新型电力系统以及算电协同趋势的前瞻性研发投入与技术储备，能够在液冷、超高密度部署、分布式能源接入等新兴场景中持续提供创新解决方案，而不仅是满足当前需求。

为算力提供稳定电力，本质上是为投资方锁定可持续的算力输出能力。

结语

  真正为 AIDC 保驾护航的关键电源

当 AI 算力持续放大，新能源成为主流，数据中心不再只是用电终端，而正在成为电力系统中的重要参与者。

它不仅要保护负载，也要理解电网；不仅要追求效率，也要参与系统稳定；不仅要满足当前供电需求，也要具备面向未来算电协同的架构弹性。

算电协同时代，数据中心需要的不只是功率更大的 UPS，而是能够在复杂电网、高动态负载和多能源协同中持续稳定运行的关键电源架构。

参考文献：

1. J. W. Kolar, F. C. Zach, "A novel three-phase utility interface minimizing line current harmonics of high-power telecommunications rectifier modules," in Proc. INTELEC, 1994, pp. 367–374.

2. T. Friedli, M. Hartmann, J. W. Kolar, "The essence of three-phase PFC rectifier systems—Part II," IEEE Trans. Power Electron., vol. 29, no. 2, pp. 543–560, Feb. 2014.

3. J. Liu, B. Duan et al., "Neutral-point voltage balance control and oscillation suppression for VIENNA rectifier," in Proc. IEEE ECCE Asia, 2017, pp. 1275–1279.

·
