功率因数校正（PFC）技术的演进与变革：从起源到碳化硅（SiC）赋能的AI、超充与SST应用深度研究报告

BASiC Semiconductor基本半导体一级代理商倾佳电子（Changer Tech）是一家专注于功率半导体和新能源汽车连接器的分销商。主要服务于中国工业电源、电力电子设备和新能源汽车产业链。倾佳电子聚焦于新能源、交通电动化和数字化转型三大方向，代理并力推BASiC基本半导体SiC碳化硅MOSFET单管，SiC碳化硅MOSFET功率模块，SiC模块驱动板等功率半导体器件以及新能源汽车连接器。

倾佳电子杨茜致力于推动国产SiC碳化硅模块在电力电子应用中全面取代进口IGBT模块，助力电力电子行业自主可控和产业升级！

倾佳电子杨茜咬住SiC碳化硅MOSFET功率器件三个必然，勇立功率半导体器件变革潮头：

倾佳电子杨茜咬住SiC碳化硅MOSFET模块全面取代IGBT模块和IPM模块的必然趋势！

倾佳电子杨茜咬住SiC碳化硅MOSFET单管全面取代IGBT单管和大于650V的高压硅MOSFET的必然趋势！

倾佳电子杨茜咬住650V SiC碳化硅MOSFET单管全面取代SJ超结MOSFET和高压GaN 器件的必然趋势！

1. 绪论：电能质量与功率因数校正的历史性命题

在现代电力电子技术的宏大叙事中，功率因数校正（Power Factor Correction, PFC）不仅是一项旨在满足电网规范的技术手段，更是连接能源生产与高效利用的关键纽带。随着全球能源结构的转型和第四次工业革命的深入，从数据中心的算力引擎到交通电气化的超充网络，PFC技术正经历着一场由材料科学驱动的深刻变革。倾佳电子杨茜剖析PFC技术的起源、发展脉络，并重点探讨在以碳化硅（SiC）为代表的宽禁带半导体赋能下，PFC如何在固态变压器（SST）、AI算力电源及电动汽车超级充电桩等前沿应用中重塑电能转换的效率与密度极限。

1.1 功率因数的物理本质与电网挑战

功率因数（Power Factor, PF）从物理本质上定义为有功功率（Real Power, P）与视在功率（Apparent Power, S）的比值 。在理想的交流（AC）电力系统中，电压与电流波形同相且均为完美的正弦波，此时功率因数为1.0，意味着电网传输的每一分能量都被负载有效利用。然而，现实世界中的电力负载往往充满非理想性，导致功率因数下降，主要源于两大物理机制：

位移因数（Displacement Power Factor）： 这是传统感性负载（如感应电机、变压器）的主要特征。由于电感元件的存在，电流波形在时间轴上滞后于电压波形。这种相位差（θ）导致了无功功率（Reactive Power, Q）的产生。无功功率虽然不直接做功，但会在电源与负载之间往复由于振荡，占据输电容量，增加线路的I2R热损耗，并导致电压跌落 。

畸变因数（Distortion Power Factor）： 随着电力电子设备的普及，非线性负载成为了主导。整流器、开关电源（SMPS）等设备仅在电压峰值附近导通，吸取脉冲状电流。这种非正弦电流波形包含大量高次谐波（Harmonics），严重污染电网，即便电流与电压基波同相，畸变也会导致功率因数大幅降低 。

低功率因数对电网的危害是系统性的：它迫使发电设备和传输基础设施必须按照视在功率（kVA）而非有功功率（kW）进行扩容，导致巨大的资本浪费；谐波电流会在中性线中叠加，引发变压器过热甚至火灾风险；同时，它还可能引起继电保护误动作和计量误差 。

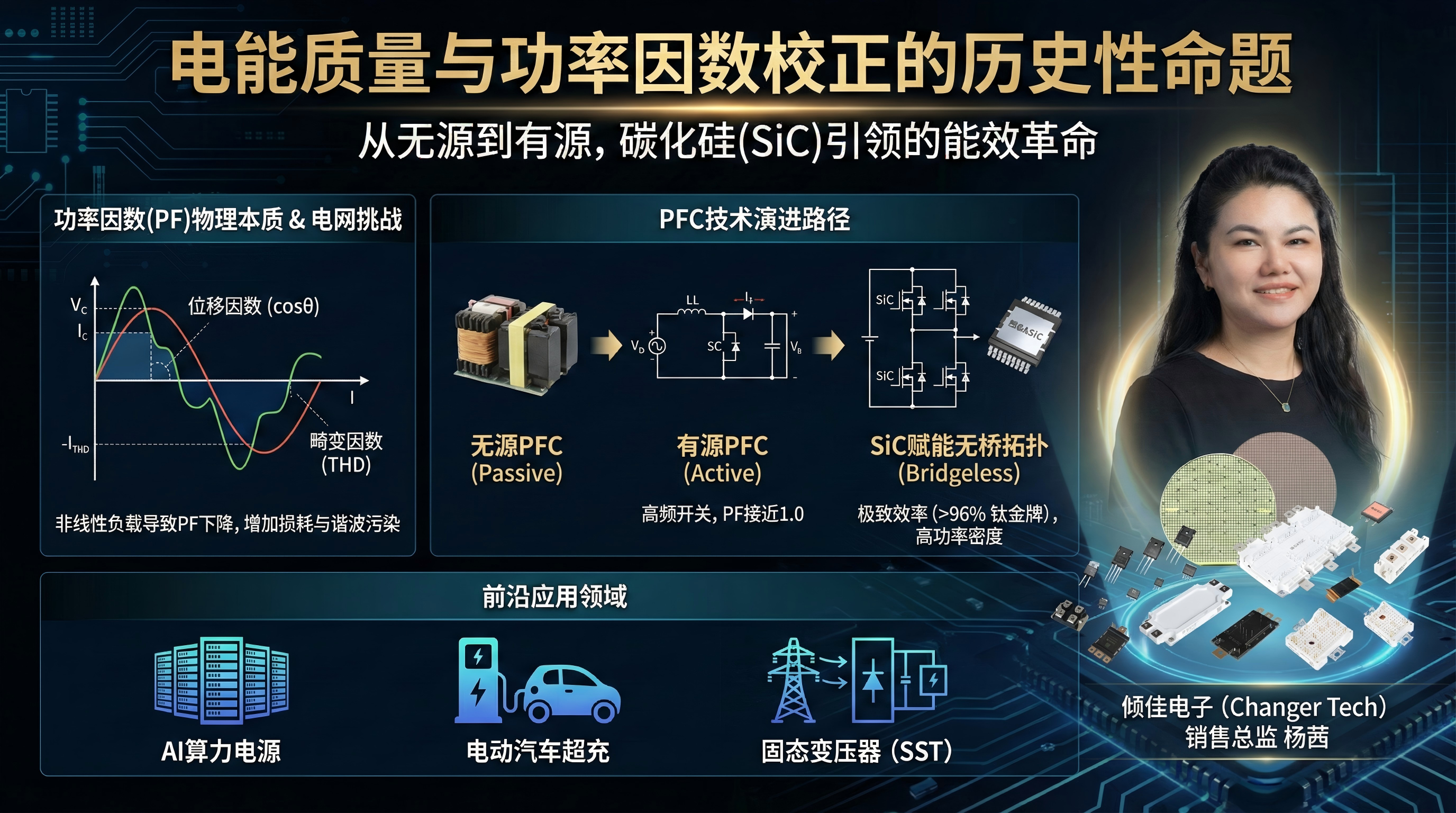

1.2 PFC技术的历史演进：从无源到有源

为了应对上述挑战，PFC技术经历了从简单到复杂、从被动到主动的演进过程。

无源PFC（Passive PFC）时代： 早期工业应用主要关注位移因数校正，通过在感性负载旁并联电容器组来就地补偿无功功率 。针对谐波畸变，早期的电子设备采用由大电感和电容组成的LC滤波器。这种方法虽然结构简单、可靠性高，但体积庞大、笨重，且难以适应负载的动态变化，通常只能将PF提升至0.7-0.8左右，且在现代高功率密度要求下已显力不从心 。

有源PFC（Active PFC）的兴起： 20世纪80年代以来，随着电力电子器件的发展和IEC 61000-3-2等强制性电磁兼容（EMC）标准的出台，有源PFC成为主流 。有源PFC本质上是一个高频开关变换器，通过控制开关管的占空比，强制输入电流跟随输入电压的波形，从而实现接近1.0的功率因数和极低的各类总谐波失真（THD）。经典的Boost PFC拓扑因其输入电流连续、电路结构简单而被广泛采用，成为了AC-DC电源的前级标准配置 。

然而，随着对能效要求的极致追求（如80 Plus钛金标准要求96%以上的效率），传统Boost PFC中整流桥的导通损耗成为了无法忽视的瓶颈。这推动了PFC技术向无桥拓扑（Bridgeless Topology）演进，而这一演进的最终实现，在很大程度上归功于以SiC为代表的宽禁带半导体技术的成熟。

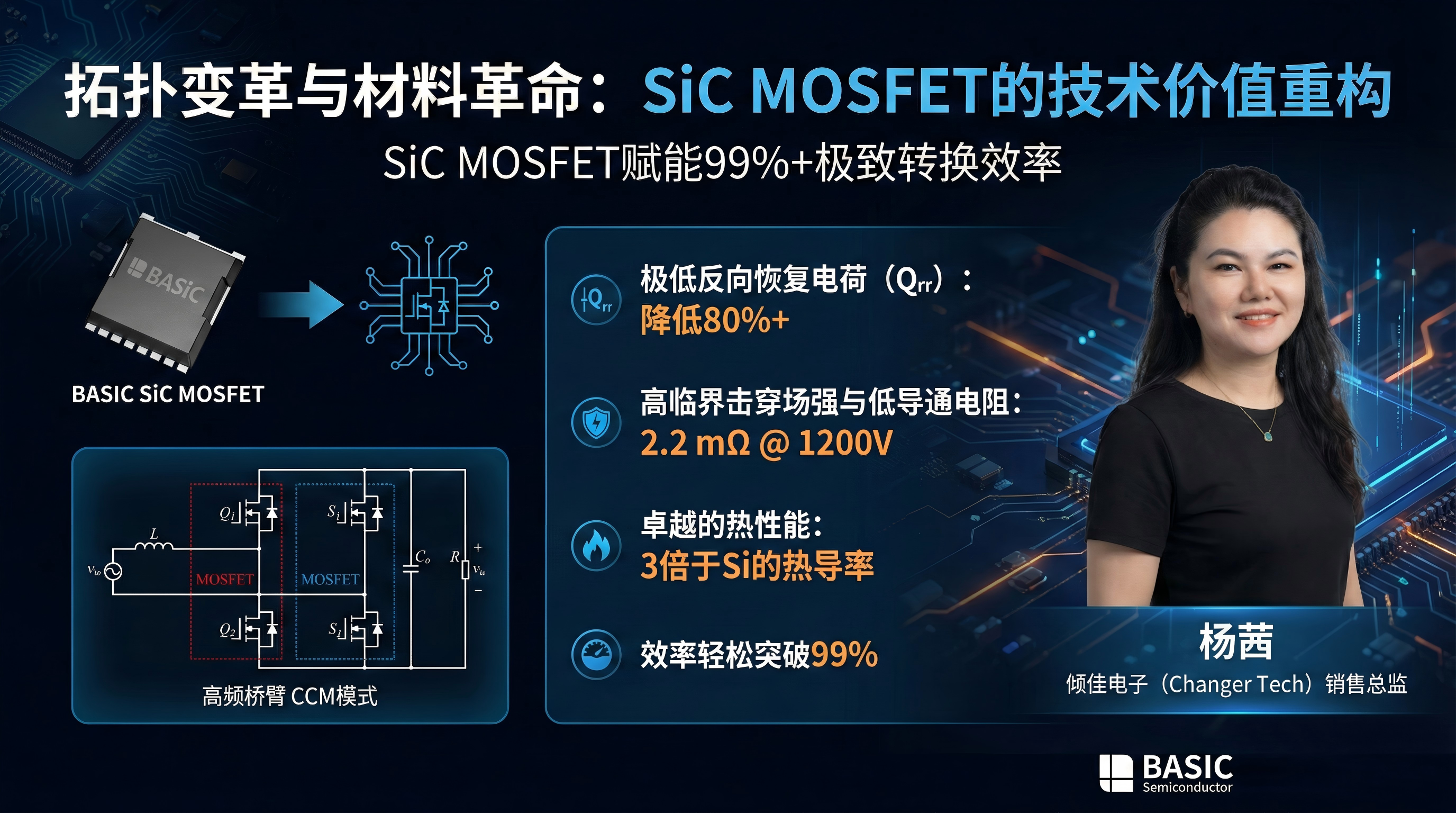

2. 拓扑变革与材料革命：SiC MOSFET的技术价值重构

PFC技术的发展史，本质上是一部不断消除半导体器件损耗的历史。从传统的有桥Boost到无桥图腾柱（Totem Pole），每一次拓扑的跃迁都对功率器件提出了更高的要求，最终指向了硅（Si）材料的物理极限与碳化硅（SiC）的性能优势。

2.1 传统Boost PFC的效率天花板

经典的Boost PFC电路主要由一个二极管整流桥、一个电感、一个开关管（MOSFET或IGBT）和一个升压二极管组成。在任意时刻，电流必须流经整流桥中的两个二极管以及开关管或升压二极管。这意味着电流通路上始终存在三个半导体器件的压降 。在低压大电流应用中，整流桥的导通损耗可占总损耗的1%~2%，使得系统效率难以突破98%的瓶颈 。

为了突破这一限制，业界提出了**无桥PFC（Bridgeless PFC）**概念，旨在消除输入整流桥。其中，**图腾柱PFC（Totem Pole PFC）**因其极简的组件数量（最少的开关器件和电感）和理论上的最高效率而备受推崇 。

2.2 硅基器件在图腾柱拓扑中的“死穴”

图腾柱PFC包含一个高频桥臂（用于电流整形）和一个工频桥臂（用于整流）。高频桥臂由两个开关管组成半桥结构。在传统的硅基MOSFET应用中，当处于连续导通模式（CCM）时，体二极管（Body Diode）的反向恢复特性成为了致命缺陷。

硅MOSFET的体二极管是寄生的PN结，其反向恢复电荷（Qrr​）非常大。当半桥中的一个开关管关断，经过死区时间后，另一个开关管开通时，必须先清除体二极管中存储的电荷，这会产生巨大的反向恢复电流（Irrm​）。这个电流尖峰不仅导致极高的开关损耗（Eon​），还可能引发器件的雪崩击穿和严重的电磁干扰（EMI） 。因此，在SiC出现之前，图腾柱PFC无法在高效的CCM模式下大规模商用，只能局限于断续模式（DCM）或临界模式（CrCM），限制了其在大功率场合的应用。

2.3 SiC MOSFET：图腾柱PFC的完美拼图

碳化硅（SiC）作为第三代宽禁带半导体，具有硅材料无法比拟的物理特性，彻底解决了图腾柱PFC的工程难题。

极低的反向恢复电荷（Qrr​）： SiC MOSFET的体二极管特性与硅截然不同。根据BASIC Semiconductor的数据，其SiC MOSFET体二极管的Qrr​相比同级硅基超结MOSFET降低了80%以上，几乎可以忽略不计 。这使得SiC MOSFET能够轻松应对硬开关（Hard Switching）拓扑，使图腾柱PFC在CCM模式下高效运行成为现实，效率可轻松突破99% 。

高临界击穿场强与低导通电阻（RDS(on)​）： SiC的击穿场强是Si的10倍，这允许在给定的阻断电压下使用更薄的漂移层，从而显著降低比导通电阻 。例如，BASIC Semiconductor推出的BMF540R12MZA3模块，在1200V耐压下实现了惊人的2.2 mΩ导通电阻 ，这在大功率工业应用中极大地降低了导通损耗。

卓越的热性能： SiC的热导率是Si的3倍 ，结合耐高温特性（结温可达175°C甚至更高），使得SiC器件在同等散热条件下能处理更高的功率密度，或在同等功率下显著减小散热器体积。

3. 深度应用解析一：AI算力电源（AI Server PSU）

人工智能（AI）的爆发式增长导致数据中心的算力密度呈指数级上升。以NVIDIA H100为代表的高性能GPU，单芯片功耗已突破700W，单机架功率密度正向40kW-100kW迈进。这对服务器电源单元（PSU）提出了前所未有的挑战。

3.1 功率密度与效率的双重极限

传统的服务器PSU功率通常在800W至3kW之间。然而，AI服务器的需求推动PSU单机功率向3kW、5.5kW甚至12kW演进 。同时，为了降低数据中心的PUE（Power Usage Effectiveness）值，开放计算项目（OCP）的Open Rack V3 (ORv3) 标准要求PSU的峰值效率必须达到**97.5%**以上 。

3.2 SiC MOSFET在AI电源PFC中的核心价值

在ORv3标准的严苛要求下，传统的升压PFC已无立足之地。基于SiC MOSFET的无桥图腾柱PFC成为了唯一可行的主流架构。

效率达标的关键： 采用650V SiC MOSFET作为图腾柱的高频开关管，可以将PFC级的效率提升至99%左右，为后级的DC-DC转换留出损耗余量。例如，BASIC Semiconductor的B3M040065Z（650V, 40mΩ, TO-247-4封装） 凭借其低RDS(on)​和低开关损耗，非常适合用于3kW-6kW PSU的高频桥臂。其TO-247-4封装中的开尔文源极（Kelvin Source）引脚有效消除了源极电感对栅极驱动的负反馈干扰，进一步提升了开关速度，降低了开关损耗（Eon​/Eoff​）。

高频化与体积缩减： AI服务器寸土寸金，PSU的体积受到严格限制（通常为1U或更小）。SiC MOSFET支持更高的开关频率（65kHz-100kHz以上），这大幅减小了PFC电感和EMI滤波器的体积，从而显著提升功率密度（达到100W/in³量级）。

交错并联技术（Interleaving）： 为了处理更高功率（如12kW），常采用交错并联图腾柱PFC拓扑。通过多个SiC桥臂相位错开运行，不仅分摊了电流热应力，还大幅降低了输入电流纹波 。BASIC Semiconductor的E1B封装模块因其紧凑的设计和高功率密度，是此类高集成度方案的理想选择 。

4. 深度应用解析二：电动汽车超级充电桩与V2G

随着电动汽车（EV）架构向800V高压平台演进（如保时捷Taycan、现代Ioniq 5），充电基础设施正在经历从“快充”到“超充”（350kW+）的升级。同时，车网互动（Vehicle-to-Grid, V2G）概念的落地要求充电桩必须具备双向功率流动能力。

4.1 从单向整流到双向有源前端

传统的充电桩采用二极管不控整流或单向PFC，无法实现能量回馈电网。为了支持V2G，PFC级必须升级为双向的有源前端（Active Front End, AFE） 。

Vienna整流器的局限： Vienna整流器曾是三相PFC的主流拓扑，因为它允许使用600V器件在800V母线上工作（三电平特性）。然而，Vienna拓扑本质上是单向的，无法支持V2G 。

6开关有源整流器（6-Switch Active Rectifier）： 为了实现双向流动，工业界转向了基于1200V器件的6开关两电平全桥拓扑。相比于复杂的三电平硅基方案，两电平SiC方案结构更简单，控制更成熟，可靠性更高 。

4.2 1200V SiC MOSFET的不可替代性

在800V电池电压下，直流母线电压可能高达900V-1000V，这直接淘汰了650V硅器件。虽然硅IGBT可以耐受1200V，但其拖尾电流导致开关频率限制在20kHz以下，造成磁性元件体积巨大。

BASIC Semiconductor的1200V SiC MOSFET系列在此类应用中展现了巨大的技术价值：

高压低阻特性： BMF540R12KHA3（62mm模块）提供了1200V耐压和高达540A的电流能力，其RDS(on)​低至2.5 mΩ 。这意味着在几百安培的充电电流下，导通损耗（I2R）被极度压缩，大幅降低了散热需求。

高频硬开关能力： 1200V SiC MOSFET可以轻松运行在40kHz-100kHz，这使得兆瓦级充电站的PFC电感和滤波器体积大幅缩小，降低了系统建设成本和占地面积 。

双向效率： 得益于SiC MOSFET对称的导通特性和体二极管优异的反向恢复性能，基于SiC的6开关PFC在整流（充电）和逆变（放电/V2G）模式下均能保持98.5%以上的超高效率 。

5. 深度应用解析三：固态变压器（SST）与电网重构

固态变压器（Solid State Transformer, SST），又称电力电子变压器（PET），被视为智能电网的“路由器”。它旨在取代体积庞大、功能单一的工频（50/60Hz）油浸式变压器，提供电压变换、电气隔离、无功补偿和谐波治理等多种功能。

5.1 SST中的PFC级：中压直挂的挑战

SST的核心架构通常包含级联H桥（CHB）或模块化多电平换流器（MMC）作为高压侧的整流/PFC级。这一级直接面临中压配电网（如10kV），要求器件具有极高的耐压和绝缘能力，同时必须保证网侧的高功率因数 。

5.2 SiC MOSFET：SST可行性的基石

硅基IGBT在SST应用中面临“频率-效率”的两难困境。为了减小中频变压器的体积，需要提高开关频率，但IGBT的高开关损耗会迅速拉低系统效率。

SiC MOSFET的引入打破了这一僵局：

高频隔离能力： SiC允许SST中的隔离级（DC-DC）和PFC级运行在10kHz-100kHz以上的中高频段。根据缩放定律，变压器的体积与频率成反比，这意味着SST的磁性元件体积可以缩小一个数量级，实现SST的小型化和轻量化 。例如，在1MVA的固态变电站设计中，SiC技术使得体积减少了50%，重量减轻了70% 。

高压模块优势： BASIC Semiconductor的高压封装技术，如62mm和E2B系列模块，支持高压串联应用。虽然目前商用主流是1200V/1700V，但SiC技术路线图正指向3.3kV甚至10kV器件。使用高压SiC器件可以显著减少多电平拓扑中的级联单元数量，简化控制系统复杂度并提高可靠性 。

电能质量治理： 基于SiC的高带宽PFC级能够快速响应电网波动。它不仅能校正自身的功率因数，还能作为有源滤波器，向电网注入无功功率以支撑电压，或滤除负载侧的谐波，这是传统变压器无法实现的“电网路由器”功能 。

6. BASIC Semiconductor SiC产品技术深度剖析

结合BASIC Semiconductor提供的技术文档，我们可以量化分析其产品在上述应用中的具体技术优势。

6.1 工业级模块的极致性能

以BMF540R12MZA3（Pcore™2 ED3封装）为例，这是一款专为高性能工业应用设计的1200V SiC半桥模块 。

超低导通电阻： 典型RDS(on)​仅为2.2 mΩ (VGS​=18V,Tvj​=25∘C)。即使在175∘C的结温下，电阻也仅上升至3.8 mΩ。这种卓越的温度稳定性（SiC的本征优势）确保了在满载高温工况下，PFC级的导通损耗不会失控 。

先进封装工艺： 该模块采用了氮化硅（Si3​N4​）AMB陶瓷基板。相比传统的氧化铝（Al2​O3​）DBC，氮化硅具有极高的机械强度和热导率（~90 W/mK vs 24 W/mK）。这使得模块的热阻（Rth(j−c)​）低至0.077 K/W ，能够快速将芯片产生的热量导出，对于高功率密度的SST和超充应用至关重要。

银烧结技术（Silver Sintering）： 在B3M010C075Z等分立器件和高端模块中，BASIC采用了银烧结工艺替代传统焊料 。银烧结层的熔点远高于焊料，且热导率和电导率极佳，大幅提升了器件的功率循环寿命和可靠性，特别适应电动汽车充电时的剧烈热循环工况 。

6.2 第三代（B3M）芯片技术特征

BASIC的第三代SiC MOSFET技术（B3M系列）在设计上针对PFC应用进行了多项优化：

优化的栅极电荷（Qg​）： 例如B3M010C075Z的总栅极电荷仅为220 nC 。较低的Qg​降低了驱动损耗，使得在AI电源等高频应用中，驱动电路的设计更加简单且高效。

低反向传输电容（Crss​）： Crss​（米勒电容）决定了开关过程中的电压变化率（dv/dt）抗扰度。较低的Crss​（如B3M010C075Z仅为19 pF ）使得器件能够承受更快的开关速度而不发生误导通，这对于图腾柱PFC中高速桥臂的稳定运行至关重要。

开尔文源极封装： 在TO-247-4封装中引入开尔文源极（Pin 3），将驱动回路与功率回路解耦 。在数十安培/纳秒（A/ns）的开关速度下，这消除了源极引线电感上的感应电压对栅极驱动的抵消作用，使得开关损耗（Eon​,Eoff​）大幅降低，充分释放了SiC的高速潜力。

6.3 关键参数对比分析表

下表总结了BASIC Semiconductor主要SiC MOSFET产品在PFC应用中的关键参数优势：

7. 未来展望：PFC技术的终极形态

随着SiC技术的不断成熟，PFC技术正迈向新的高度。

7.1 从单一功能到电网互动

未来的PFC将不再仅仅是“校正功率因数”的被动组件，而是演变为智能电网接口。在SST和V2G充电桩中，PFC级将承担起虚拟同步机（VSG）、频率响应和孤岛运行等高级电网功能。SiC MOSFET的高带宽控制能力是实现这些复杂控制策略的硬件基础。

7.2 集成化与模块化

为了进一步提升功率密度，PFC电路正向集成化发展。例如，将驱动电路、保护电路甚至控制器与SiC功率模块集成在同一封装内的智能功率模块（IPM） ，将是未来的趋势。BASIC Semiconductor在驱动芯片（如BTD25350系列）与模块的协同设计上的布局 ，正契合了这一趋势，通过消除寄生参数，进一步挖掘SiC的开关速度潜力。

7.3 电压等级的向上突破

随着SST直接接入中压电网的需求增加，3.3kV、6.5kV乃至10kV的SiC MOSFET正在走出实验室。这将使得中压SST的拓扑大幅简化，从复杂的多级级联变为简单的两电平或三电平结构，从而带来革命性的体积缩减和可靠性提升 。

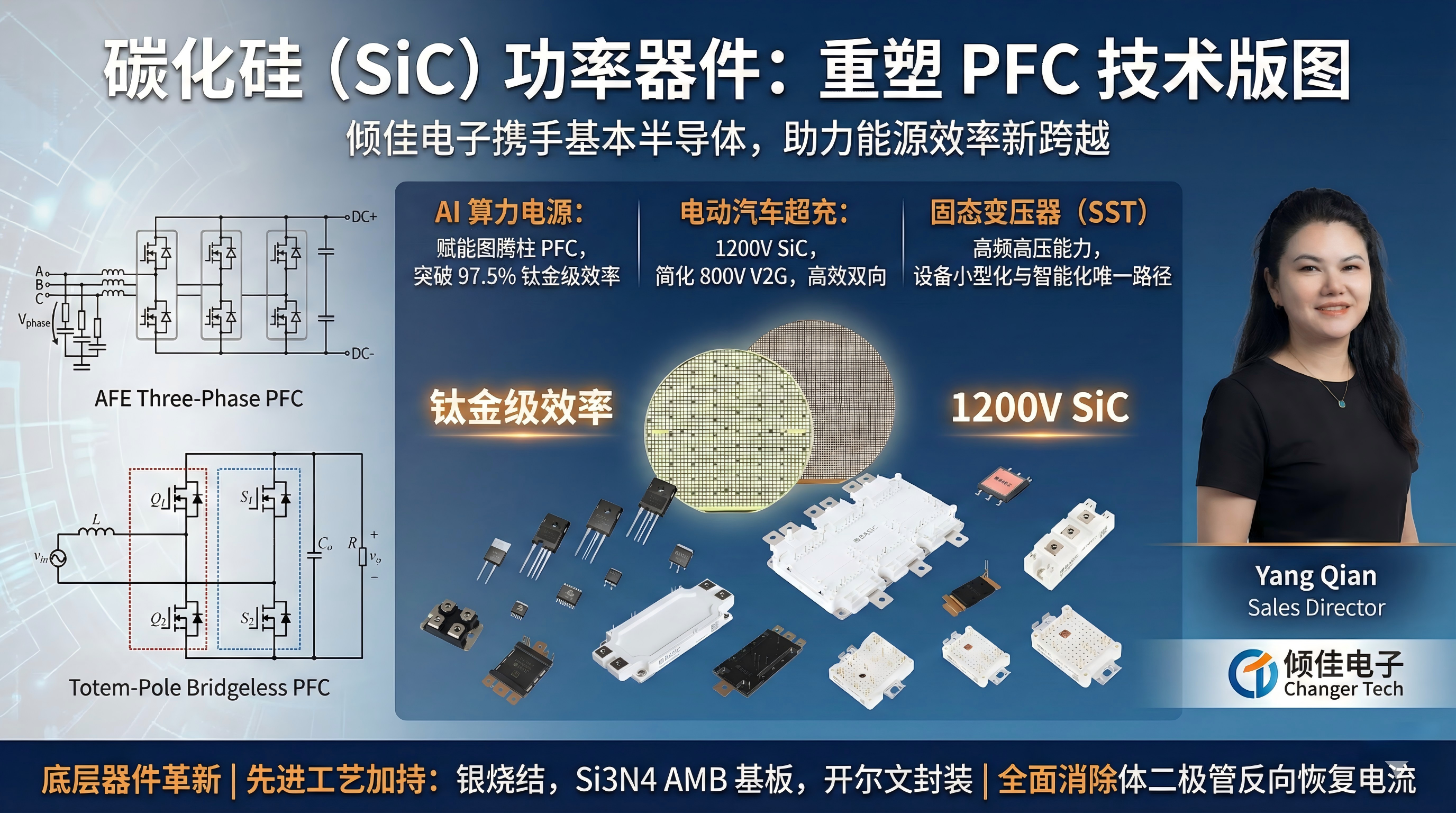

8. 结论

功率因数校正技术的发展史，是电力电子行业对能源效率和电网质量不懈追求的缩影。从笨重的无源滤波到高效的有源整形，每一次飞跃都离不开底层器件的革新。如果说有源PFC的诞生解决了“能不能做”的问题，那么宽禁带半导体SiC的出现则解决了“能不能做得完美”的问题。

SiC MOSFET以其消除体二极管反向恢复电流的革命性能力，让图腾柱PFC等高效拓扑从理论走向了大规模商用，直接推动了AI算力电源达到97.5%以上的钛金级效率。在电动汽车超充领域，1200V SiC器件以其高压低阻特性，简化了800V V2G架构，实现了大功率下的高效双向流动。而在固态变压器这一电网重构的关键节点上，SiC的高频高压能力更是实现设备小型化与智能化的唯一物理路径。

通过深入分析BASIC Semiconductor的产品线，我们可以清晰地看到，通过银烧结、Si3​N4​ AMB基板、开尔文封装等先进工艺的加持，国产SiC功率器件已经具备了支撑这一轮能源变革的坚实技术基础。在未来的电力电子版图中，SiC MOSFET不仅是PFC的核心引擎，更是构建绿色、智能、高效能源互联网的基石。
