区域控制器手册详细介绍了一款面向低压配电场景（单区典型功率 10W–3kW）、适配 12V 与 48V 车载电网的汽车区域控制器系统。
内容围绕低压电池或高压转低压 DC/DC→保护→稳压→区域配电→负载的核心配电链路展开，既涵盖降压型 DC/DC、LDO、跟踪型 LDO 及 48V 电网直供型 LDO 等多种电源调节方案，也包含栅极驱动器、集成式多通道驱动器、基于 SmartFET 的开关电路等负载控制与保护功能块，同时覆盖模拟信号调理、比较器、诊断与保护用电流感测等辅助支持电路，并梳理了 MCU 接口结合 CAN、CAN FD、以太网等车载网络的控制通信需求。我们将通过系列文章呈现，本文为第一篇，将介绍区域控制器顶层框图、用于 48V 电网的 LDO等。

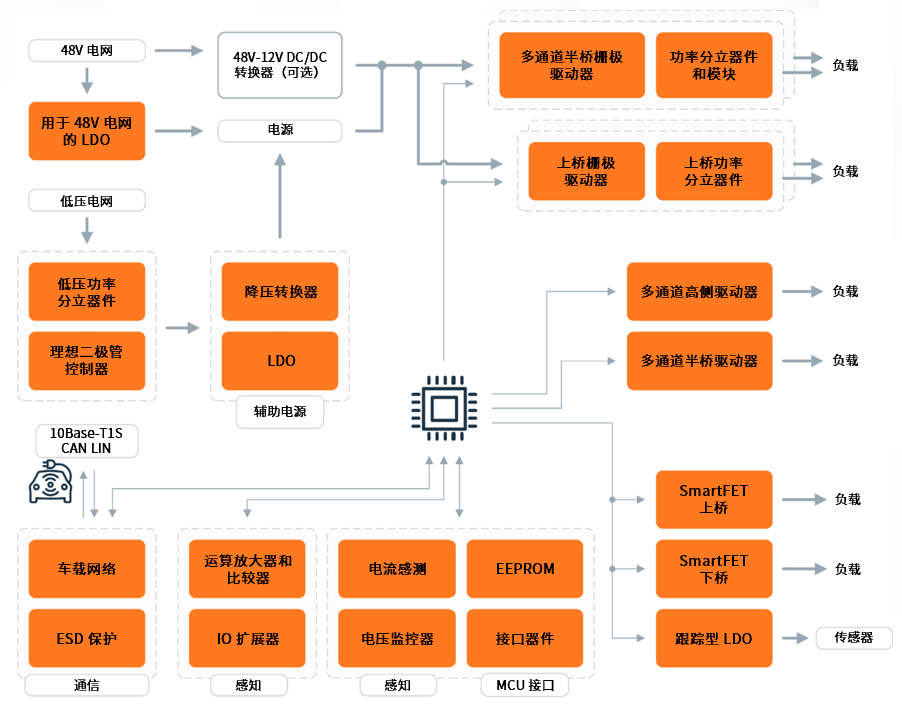

顶层框图

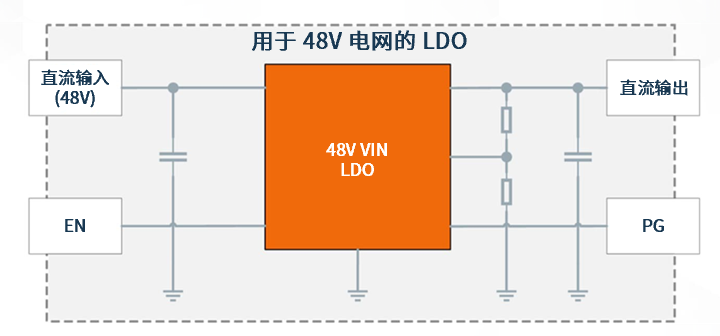

用于 48V 电网的 LDO
方案优势
-
支持直接从 48V 供电轨实现简单而稳健的稳压
-
为长时间通电负载如家用电器提供低噪声电源
-
降低低功耗域的系统复杂度
-
提高瞬态工况和部分供电状态下的稳健性
在区域控制器中，用于 48V 电网的 LDO 用于为低功耗负载（例如监控器、唤醒电路、监控功能块和通信接口）供电，即使主转换器被禁用，这些负载也必须保持工作。这些稳压器通常由 48 V 车辆电池或稳定的中间轨供电，并提供 12 V、5 V 或低功率常供电轨等输出。客户使用高压 LDO 来实现可预测的启动行为、低输出噪声和简化的电源架构，其中稳健性和可用性优先于效率。
亮点
-
最适合低电流、常开型电源域
-
宽输入电压容差简化了前端设计
-
低噪声输出有利于感知和通信功能块
-
与区域控制架构中的 DC/DC 转换器形成互补
实用设计指南
-
功率通路器件：直接连接 48V 电池时，选择 ≥80V 或 100V 等级的器件；为负载突降和瞬态过冲预留裕量。
-
基准/控制：确保基准精度在整个温度和输入电压范围内保持稳定。
-
输入电容：选择额定电压 63V 或更高且具有足够纹波能力的大容量电容。
-
输出电容：选择能够保证 LDO 稳定性和瞬态响应的容值。
-
将输入电容靠近 LDO 放置，以限制浪涌电流环路。
-
使高 dv/dt 节点远离 LDO 基准和反馈路径。
-
采用覆铜散热区域来应对最坏情况下的压差功耗。
-
在最大输入电压、温度和快速瞬变条件下验证工作性能。

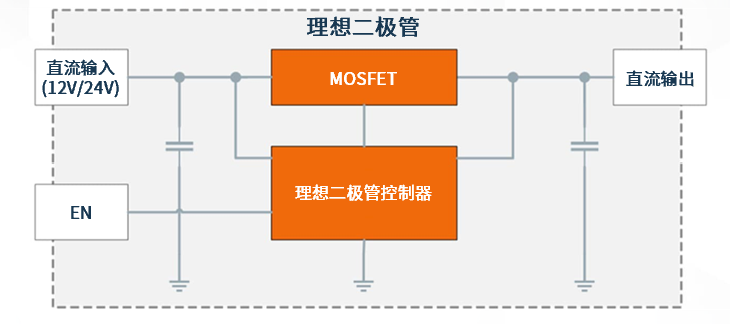

低压电网 – 理想二极管
方案优势：
-
保护区域电子器件免受汽车瞬态电压的影响
-
提高系统稳健性和可靠性
-
实现受控的启动和关断行为
-
降低下游电路损坏风险
前端保护电路位于区域控制器的输入端，用于保护下游电子器件免受极性反接、负载突降、浪涌和短路事件的影响。这些保护级通常工作于 12V 或 48V 车载电网，必须能够承受较大的电压波动和快速瞬态。保护元件确保只有在输入条件有效时，才进行电源转换和配电。客户依靠稳健的前端保护来满足车载可靠性指标，并避免电气过载引起的潜在现场故障。
亮点
-
专为严苛汽车瞬态特性设计
-
常与监测和诊断功能结合使用
-
实现确定性电源行为
-
降低系统级认证风险
实用设计指南
-
保护开关：12V 供电轨选择 40V–60V 等级器件，48V 供电轨选择 80V–100V 等级器件；为负载突降预留裕量。
-
箝位器件：确保浪涌等级和能量额定值满足最坏工况瞬态要求。
-
感知：监测输入电压，用于控制使能/禁用决策。
-
电容：合理配置大容量电容，实现浪涌吸收和浪涌电流控制。
-
在连接器附近放置保护器件。
-
浪涌电流回路保持短而宽。
-
对下游转换器使用受控使能时序。
-
依据 ISO 脉冲测试和极端温度条件完成验证。

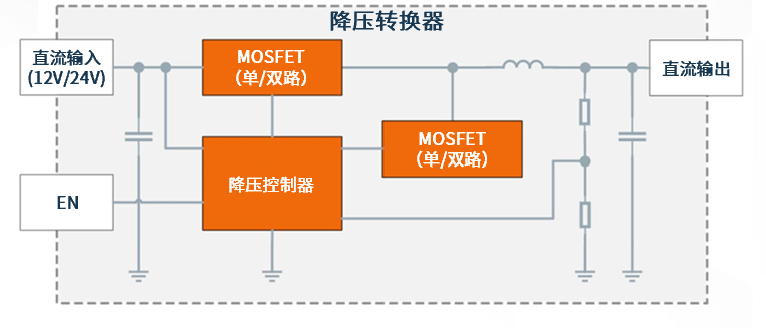

低压电网 – 降压转换器
方案优势
-
实现 12V 或 48V 供电轨的高效降压转换
-
支持宽负载范围，并具有良好的热裕量
-
支持可扩展的区域电源架构
-
减少对线性稳压的依赖
在区域控制器中，降压 DC/DC 转换器用于将车载电源电压高效降至 5V 或 3.3V 等中间电压轨。这些转换器可在宽输入范围内工作，并且必须在冷启动、负载突降和快速负载瞬变期间保持稳定。这些转换器通常为数字逻辑、通信接口和次级稳压器供电。客户采用降压转换器来最大限度地减少功率损耗，优化散热性能，并确保控制电子器件在各种汽车工作条件下稳定运行。
亮点
-
效率决定热性能
-
EMI 行为高度依赖布局
-
通常与 LDO 搭配使用，用于噪声敏感型供电轨
-
保护功能对稳健性至关重要
实用设计指南
-
功率开关：12V 输入选择 40V–60V 等级器件；48V 输入选择 ≥80V 等级器件；包括瞬态裕量。
-
电感器：饱和电流应高于最坏工况负载和瞬态需求。
-
反馈网络：确保在整个温度和负载范围内保持稳定。
-
电容：使用低 ESR 陶瓷电容来控制输出纹波。
-
保持热回路紧凑布局，以降低 EMI。
-
将输入电容靠近开关放置。
-
采用软启动来限制浪涌电流。
-
验证最大负载下的 EMI 和热性能。

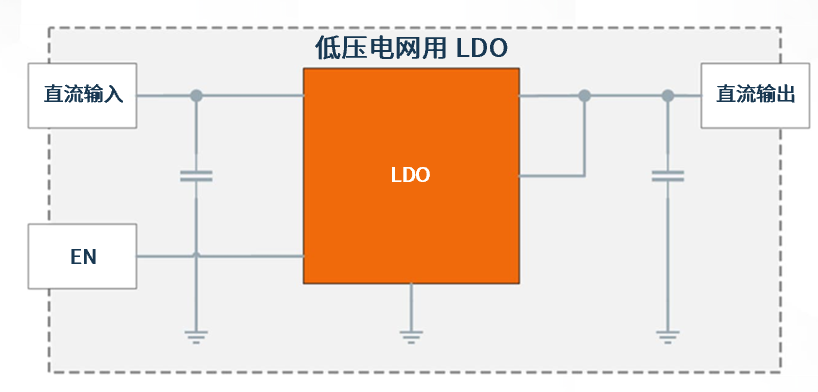

低压电网 – 低压用 LDO
方案优势
-
为敏感电路提供低噪声输出
-
集成简便，工作行为可预测
-
对低功耗供电轨实现快速瞬态响应
-
与开关转换器形成互补
在区域控制器中，低压差稳压器用于为模拟感知、基准源和通信功能块生成干净、低噪声的电压轨。这些 LDO 通常由 5V 等中间电压轨供电，并提供 3.3V 或 1.8V 等输出电压。尽管效率低于开关转换器，但 LDO 具有出色的噪声性能和简单的架构。客户在信号完整性和测量精度优先于效率的场景下使用 LDO
亮点
-
非常适合噪声敏感型负载
-
压差电压决定可用裕量
-
PSRR 是混合信号系统的关键指标
-
必须考虑热限制
实用设计指南
-
通路器件：确保电压额定值与上游供电轨匹配并预留裕量。
-
反馈/基准：验证整个温度范围内的精度与漂移特性。
-
输出电容：选择能保证稳定性的值。
-
热路径：确认封装能够承受最差情况的功耗损耗。
-
将输出电容靠近稳压器放置。
-
高噪声电源回路保持远离 LDO 输入端。
-
仅在对噪声性能要求严格时才使用 LDO。
-
在高环境温度下验证压差和热极限。
未完待续，后续推文将继续为大家介绍更多核心模块设计要点。
