在单节锂离子电池（标称电压3.7V）供电的便携式设备中，选择一款高效、稳定且外围简洁的充电管理芯片至关重要。本文将聚焦 3.7V锂电池充电芯片 ，深入解析平芯微（PWCHIP）旗下的四款主流型号：PW4054H、PW4057H、PW4056HH以及PW4213，结合其官方规格书，从特性、应用与设计要点进行对比说明，为您的项目选型提供真实、可靠的参考。

1. PW4054H：基础型高耐压线性充电器

核心特性 ：采用SOT23-5封装，是一款通过外部电阻编程的恒流/恒压线性充电IC。其最大充电电流为0.5A，输入耐压高达28V，并集成6.8V输入过压保护（OVP）。芯片内部集成功率管，无需外置MOSFET和检测电阻，外围极其简洁。

关键功能 ：具备单路充电状态指示灯（CHRG）、自动再充电、电池反接保护以及热调节功能（当芯片温度过高时自动降低充电电流，防止过热）。

典型应用 ：适用于充电电流需求不超过500mA的便携设备，如蓝牙耳机、简易型POS机、LED手电筒等。其小封装和极少的外围元件非常适合空间受限的设计。

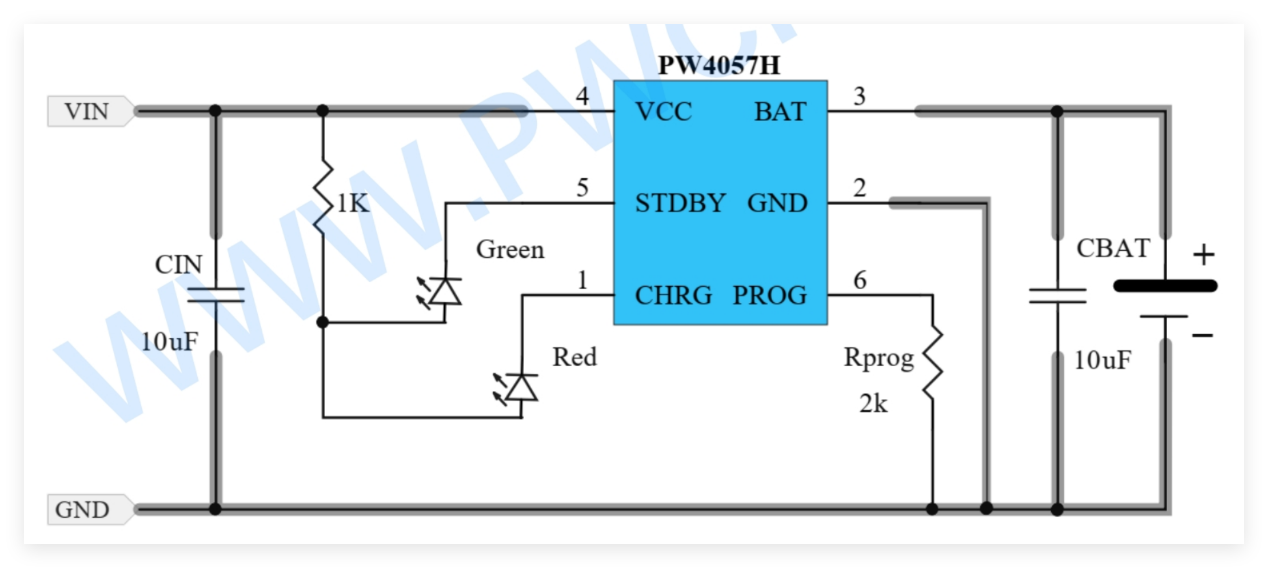

2. PW4057H：双指示灯高耐压线性充电器

核心特性 ：作为PW4054H的升级版，采用SOT23-6封装。其主要区别在于提供了 双路充电状态指示输出 （CHRG和STDBY），可更清晰地指示“充电中”、“充满/待机”或“故障”状态，用户体验更佳。

关键功能 ：充电电流同样可通过外部电阻设定至0.5A，具备与PW4054H相同的28V高输入耐压、OVP、电池反接保护和热调节机制。其第五脚（STDBY）若悬空或接地，可兼容PW4054H的PCB布局。

典型应用 ：适用于需要明确充电状态指示的消费类电子产品，如便携式音箱、智能手表充电仓、GPS追踪器等。

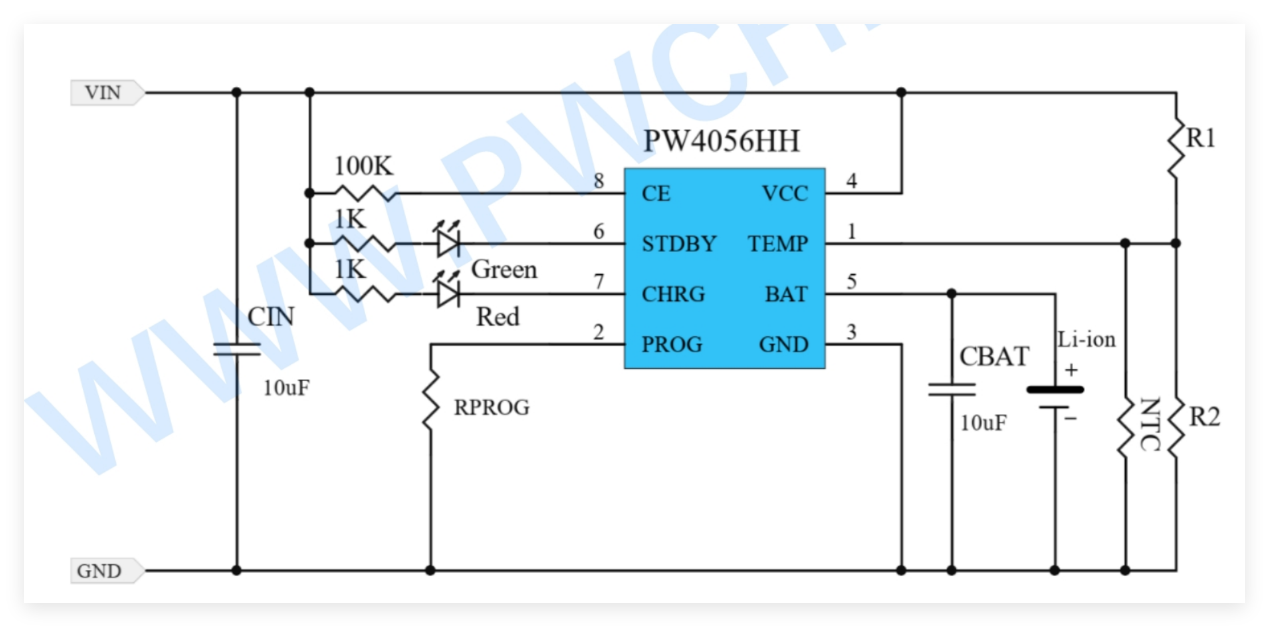

3. PW4056HH：1A大电流线性充电器

核心特性 ：采用散热性能更好的ESOP8封装，将最大充电电流提升至1A，同时保持了28V的高输入耐压能力。它是一款功能更完整的线性充电解决方案。

关键功能 ：

·电池温度监测 ：专设TEMP引脚，可外接NTC热敏电阻，实时监控电池温度，确保充电安全。

·使能控制 ：具备CE引脚，可通过外部逻辑电平控制充电功能的开启与关闭。

·双状态指示 ：提供CHRG和STDBY双路开漏输出指示灯。

典型应用 ：适用于对充电速度有要求、且电池容量较大的设备，如平板电脑备用电源、大容量移动电源、电动工具等。其集成温度监测功能，对安全性要求高的场景尤为适用。

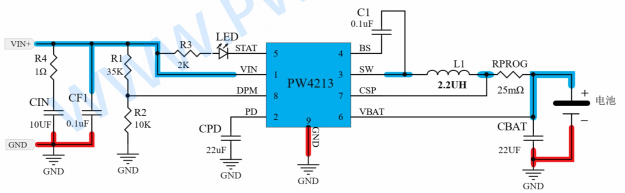

4. PW4213：2A高效开关降压型充电器

核心特性 ：与前几款线性充电器不同，PW4213是一款同步开关降压型充电管理芯片，采用SOP8-EP封装。其最大充电电流高达2A，且充电效率远高于线性方案，尤其在高压差（如9V/12V输入对3.7V电池充电）时优势明显，能显著减少发热。

关键功能 ：

·高频率与高效率 ：500kHz开关频率，有助于使用小型化电感电容。

·输入DPM（动态功率管理） ：可防止弱适配器过载，通过外部分压电阻设定输入电压钳位值，智能匹配不同电源。

·四段式充电 ：包含消流、恒流、恒压和充满截止全过程。

·外置电流检测 ：通过CSP引脚外接毫欧级电阻（RPROG）精确设置充电电流。

典型应用 ：需配合 PW6606等快充协议诱骗芯片 ，实现从QC/PD适配器取电快充。适用于需要快速充电的移动设备、智能家居产品以及任何需要高效率、大电流充电的方案。

选型对比与总结

结论 ：
选择3.7V锂电池充电芯片时，若追求极致成本和简单应用，PW4054H是最优解。若需明确的双状态指示，则选择 PW4057H 。当充电电流需求接近1A且关注安全监控，PW4056HH是理想的线性方案。而对于追求充电速度、效率，并计划使用快充适配器的应用，PW4213开关降压方案是必然选择，其需搭配如PW6606等协议芯片以实现完整的快充功能。所有设计均应参考官方最新数据手册，并注意PCB布局散热，以确保芯片稳定可靠工作。
