传统摩托车大灯存在眩光干扰、驱动简陋、易光衰、缺乏个性化等痛点，且摩托车灯行业向高端化、智能化电动转型，需进一步满足ECE R113等法规标准。极海凭自研的汽车通用MCU G32A1445与车灯LED驱动器GALT61120，打造“9芯片+102 LED”的智能大灯方案，以智能控制、精准照明等核心优势革新体验，兼具技术优势与高性价比，助力行业升级。方案适配传统燃油摩托车、电动摩托车、越野摩托车等多种车型，还可拓展至改装市场。

方案应用

车规级芯片赋能，筑牢方案性能基石

极海G32A1445：智能照明的“核心大脑”

极海G32A1445汽车通用MCU搭载 ArmCortex-M4F内核，凭借卓越的运算性能、丰富的外设接口与高可靠性，成为摩托车智能大灯的理想主控选择。

工艺与性能：采用40nm先进工艺，主频112MHz，带单精度FPU，可高效处理光效控制算法、通讯协议解析及故障诊断逻辑；

存储配置：内置512KB Flash与64KB SRAM，能存多套光效方案、动画数据及故障日志，无需额外扩展存储；

环境适应性：支持2.7V-5.5V宽电压（兼容 12V/24V 摩托电池），工作温度 -40℃~125℃，耐受户外极端环境；

外设接口：集成 3 个 UART 接口、3 个CAN控制器（支持CAN FD），匹配 “UART 基于的 CAN 收发器接口” 设计，实现主控电源板与 LED 灯板稳定高速通讯；

数据采集：内置 12 位 ADC，实时采集电源电压、LED 工作电流、灯板温度等关键参数，为智能调光与故障诊断提供数据支撑；

安全与抗干扰：具备硬件看门狗、电压监测、CRC 校验功能，EMC 性能符合车规级标准，可抵御摩托车点火系统、电机等设备的电磁干扰。

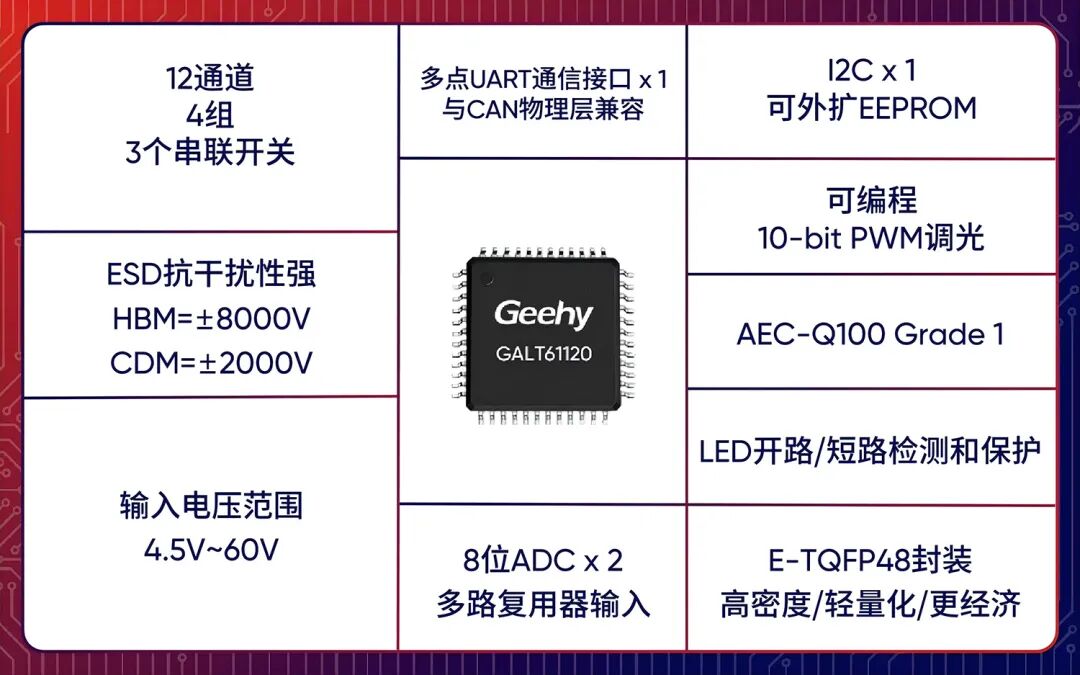

极海GALT61120：精准控光的 “执行指挥官”

极海GALT61120车灯LED驱动器专为LED 矩阵照明而生，具备120mΩ开关管低导通电阻，高精度PWM亮度调节、灵活级联控制、全面故障保护等特性，是实现102颗LED精准管控与个性化光效的核心器件。

核心性能参数：单颗芯片支持12通道开关控制，单通道最大开关电流1.5A，PWM精细调光（频率20kHz），无频闪，兼顾视觉舒适与照明稳定；采用UART通讯接口，支持多芯片级联扩展，无需复杂外围电路即可同步控制，完美适配 9颗芯片级联驱动102颗LED的架构；

关键功能优势：支持串行总线级联，1个MCU通讯接口即可统一控制多颗芯片，简化布线、提升系统稳定性；内置完善的故障检测与保护（LED开路/短路、芯片过温/过流），故障信息实时反馈MCU，便于快速定位问题；小型化封装适配LED灯板布局，低功耗设计降低系统功耗与发热。

参考方案模块化设计，兼顾性能与扩展性

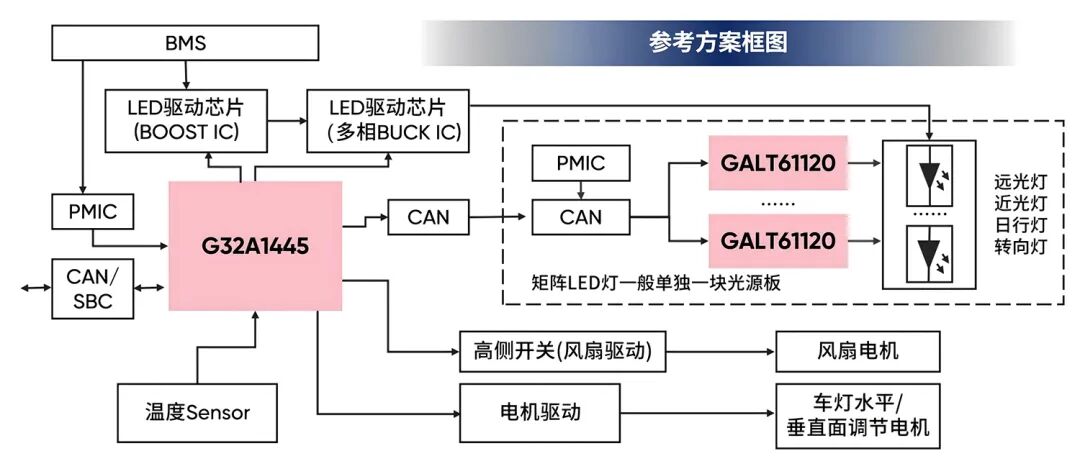

方案框图

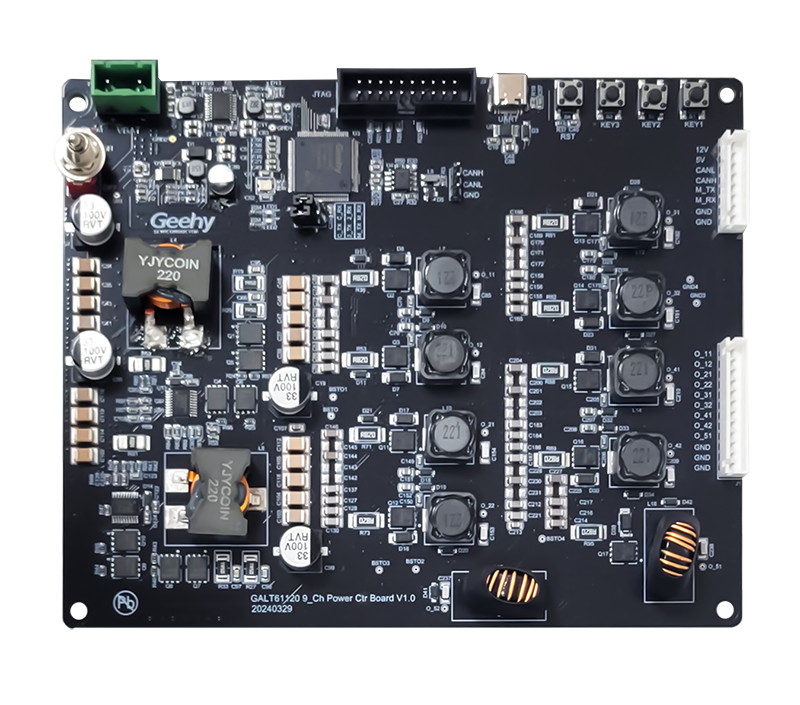

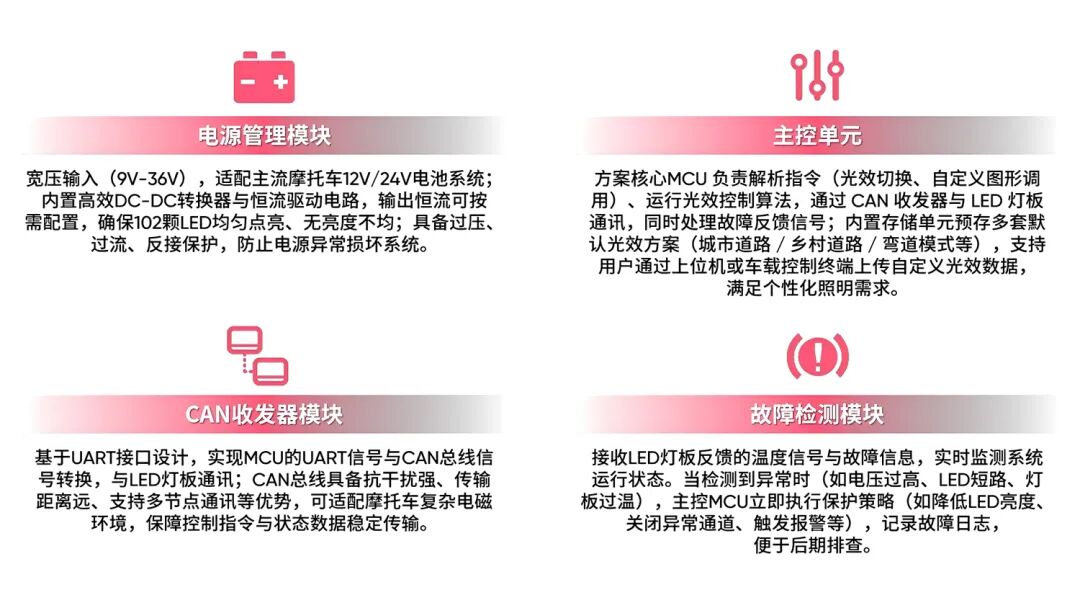

主控电源板

主控电源板是方案的 “控制中枢” 与 “能量供给中心”，承担电源转换、指令下发、状态监测三大核心功能。

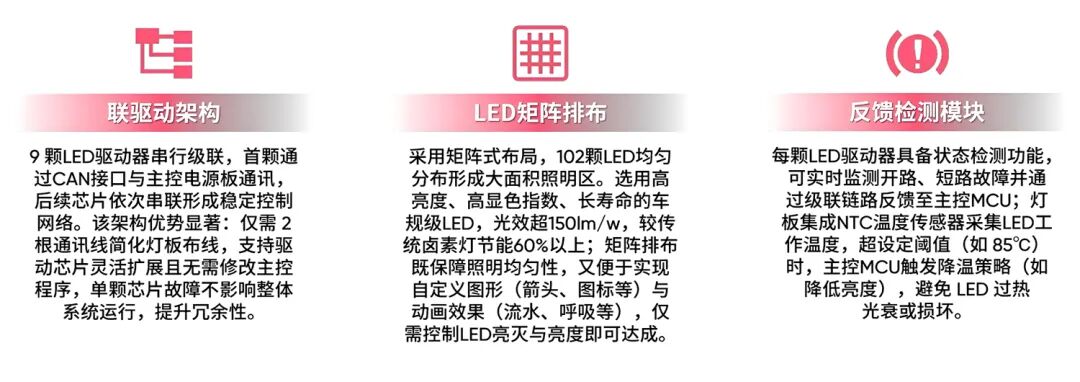

LED灯板

LED灯板是方案的“照明执行单元”，采用高密度矩阵设计，通过 9 颗 GALT61120驱动芯片实现102颗LED的精准控制。

智能协同，方案实现精准控光与个性表达

极海摩托车智能大灯方案的工作流程围绕“电源供给 - 指令传输 - 精准驱动 - 状态反馈”四大环节展开，各模块协同工作，既保证了照明的稳定性与安全性，又实现了个性化光效的灵活表达：

多维度突破，引领摩托车照明升级

个性化光效，打造差异化体验：支持102颗LED独立控制与9颗GALT61120协同工作，可自定义图形、动画及光效，突破传统大灯单一照明局限。涵盖越野警示、日常个性化logo、节日创意等场景，简单配置即可实现，契合年轻用户车辆个性化需求，助力厂商构建差异化产品竞争力。

卓越照明性能，提升骑行安全性：102颗高亮度LED矩阵搭配GALT61120精准恒流驱动，实现高光效、高均匀性照明，投射距离较传统大灯翻倍，夜间骑行视野更开阔；支持城市（低亮防眩）、乡村（高亮长距）、弯道（单侧扩光）等场景化光效，可自动/手动切换，防对向眩光、消视野盲区，大幅提升骑行安全。

车规级可靠性，适配极端环境：方案核心元器件（G32A1445、GALT61120）均通过AEC-Q100车规可靠性认证，兼具-40℃~125℃宽温、抗EMI、抗振冲击特性，适配摩托车户外高低温、颠簸、粉尘等复杂工况；配备过温/过流/短路/开路完善故障保护，加之级联冗余设计，单点故障时仍能维持基本照明，可靠性远超传统大灯方案。

模块化设计，适配性与扩展性强：方案采用“主控电源板+LED灯板”模块化设计，标准接口连接，可根据跨骑车、踏板车、越野车等不同车型的安装空间与照明需求，灵活调整LED灯板尺寸及LED排布，无需大幅改动主控电路；支持驱动芯片与LED数量扩展，需扩大照明面积或新增功能时，仅需新增 GALT61120与LED，主控程序简单升级即可兼容，适配中高端摩托车及电动摩托车多样化需求。

高效节能，符合绿色出行趋势：G32A1445的低功耗设计与GALT61120的高效驱动技术相结合，方案整体功耗较传统卤素灯降低60%以上，有效减少摩托车电池的消耗，延长续航里程，尤其适配电动摩托车的节能需求；LED光源寿命长，降低使用成本与环境压力，符合绿色出行的发展趋势。
