多核Cache False Sharing——变量被莫名篡改的元凶

1. 问题背景

开篇老规矩，"小T三问"：

• 你知道什么是Cache False Sharing吗？

• 你知道False Sharing在多核MCU上不仅仅是性能问题，更会导致变量被莫名篡改吗？

• 你知道如何在AUTOSAR多核工程中彻底规避这个问题吗？

这篇，我们来一起探索并回答这些问题。

在R5F等双核MCU的AUTOSAR项目中，小T遇到过一个极其诡异的bug：Core0明明没有写Core1的变量，但Core1的变量值却被莫名其妙改掉了。 逻辑查了无数遍，锁也没问题，最终定位到罪魁祸首——Cache False Sharing。

2. 什么是Cache False Sharing？

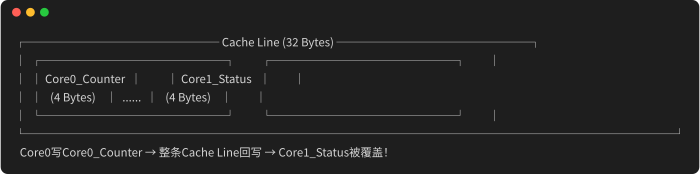

CPU的Cache以Cache Line为最小操作单位（R5F一般为32字节）。当两个核的变量恰好落在同一条Cache Line中时：

• Core0修改自己的变量 → Core0的Cache Line标记为dirty

• Core0的Cache Line回写到RAM → 整条32字节全部回写

• 此时Core1也修改了自己的变量，但还在Cache中未回写

• Core1的Cache失效后重新从RAM加载 → Core1刚写的值被Core0回写的旧值覆盖！

这不是性能问题，这是数据被篡改！

3. R5F双核实战复现

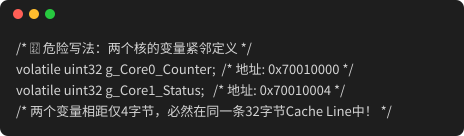

以TI TDA4/AM263x的R5F双核为例，假设如下代码：

故障现象：

• Core0在10ms任务中递增g_Core0_Counter

• Core1在5ms任务中更新g_Core1_Status为当前通信状态

• 实际运行中，Core1发现g_Core1_Status会间歇性跳变回旧值

• 加断点调试反而不复现（因为调试器会刷新Cache）

根本原因： Core0写g_Core0_Counter后Cache Line回写RAM，把Core1还没来得及回写的g_Core1_Status旧值也一并写回，Core1的新值被覆盖。

4. 解决方案

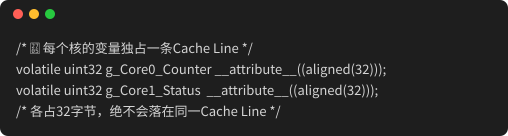

方案一：Cache Line对齐（推荐）

方案二：分配到各核私有RAM

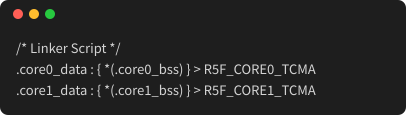

在Linker Script中将各核变量隔离到独立内存段：

各核使用TCM（紧耦合内存）访问自己的变量，TCM不经过Cache，从根源上消除问题。

方案三：共享变量使用Non-Cacheable区域

对于必须跨核共享的变量，在MPU中将对应内存区域配置为Non-Cacheable：

5. 小T心得

• Cache False Sharing在多核MCU上不只是性能问题，更是数据一致性问题，变量会被莫名篡改，而且极难复现和定位；

• 凡是多核工程中出现"变量莫名跳变"、"加断点就不复现"的现象，第一时间检查变量的Cache Line对齐情况；

• 养成习惯：多核共享或各核独立的全局变量，定义时就加aligned(32)，几个字节的padding换来的是系统稳定性；

• 能用TCM就用TCM，能配Non-Cacheable就配Non-Cacheable，不要让Cache成为多核协作的隐形杀手。

-end-
