简化您的汽车与工业电机控制设计。集成式电机驱动器正在改变汽车和工业电机控制设计方式。了解这些器件如何简化设计、提升可靠性并加快产品上市速度。
在当今快速发展的汽车与工业市场中，对紧凑、高效且可靠的电机控制解决方案的需求日益增长，这些方案已成为系统设计中的关键组成部分。将核心控制功能与电源管理功能集成于单一器件中的电机驱动器，能够显著加快设计开发进程。集成式电机驱动器不仅可以简化系统设计、减少元器件数量，还能够提升系统的可靠性与性能。这些优势对于汽车车身电子、机器人以及工厂自动化等应用尤为重要。随着汽车和工业系统日趋复杂，集成式电机驱动器在满足空间、成本和能效等严苛要求方面发挥着关键作用，同时也为更高级的功能与互联能力提供支持。
主要优势
简化设计并减少元器件数量
三相系统基础芯片（SBC）电机驱动器集成了电源管理电路、PWM 控制器以及电路保护功能，可与单片机形成理想搭配。通过将更多模拟功能集成到单一器件中，可以减少所需的外部元器件，从而简化 PCB 布局、缩小整体方案尺寸，并降低制造成本。
提升可靠性与成本效益
更少的元器件和连接意味着更少的潜在故障点。集成式解决方案能够提高系统可靠性，这对于汽车和工业应用尤为重要。
优化通信能力
以 ATA6847L/P 为代表的器件集成了 LIN 收发器，可实现电机驱动器与 LIN 总线之间的直接通信。LIN 总线广泛应用于汽车车身电子系统，例如车窗升降、电动座椅调节以及后视镜控制等。
简化认证与合规流程
由于集成式方案作为一个完整单元进行设计和测试，因此更容易满足汽车行业标准（如 AEC‑Q100）以及 EMC 电磁兼容要求。
增强诊断与控制功能
集成式方案通常具备故障诊断、电流检测和保护机制等高级功能。电机控制器或 MCU 可通过 SPI 接口获取状态信息并进行控制；同时，ECU 还可借助集成的 LIN 收发器（如 ATA6847L/P）进行远程监控。
应用示例
-
汽车
车窗升降器、电动座椅调节系统、后视镜控制、HVAC 鼓风机电机、燃油泵与冷却风扇、电动助力转向系统。
-
工业
输送带、机器人机械臂、自动化设备、集成电源管理与通信功能的系统、无人机和自动导引车（AGV）。
-
嵌入式与物联网应用
智慧农业- 灌溉阀门、自动投喂设备以及远程管理系统。
ATA6847、ATA6847L和ATA6847P SBC

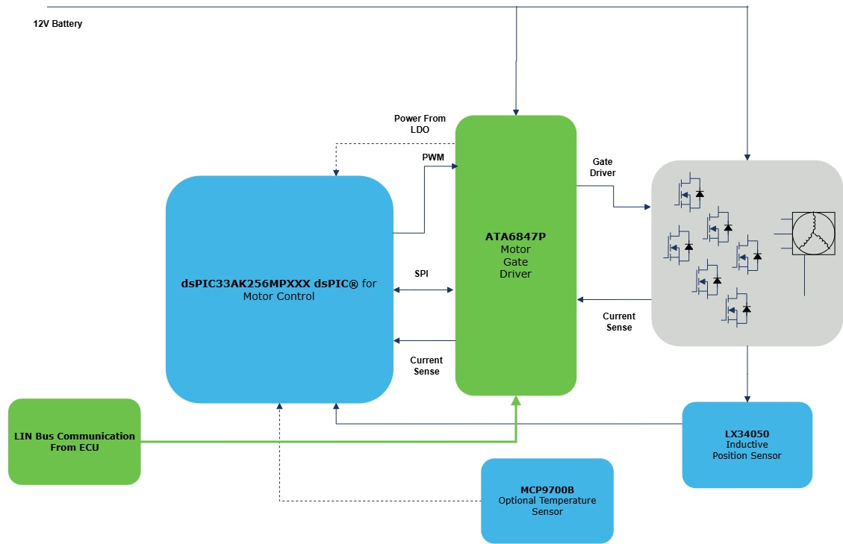

- 这些用于无刷电机控制的三相无刷电机栅极驱动系统基础芯片（SBC）采用先进的绝缘体上硅（SOI）技术开发。该器件可与单片机及六个分立功率 MOSFET 配合使用，共同构成完整的无刷直流（BLDC）电机控制单元。其栅极驱动单元（GDU）通过六路专用并行输入实现独立控制，而用于高侧和低侧栅极驱动的电荷泵则支持 0% 至 100% 占空比运行，从而满足更加灵活的电机控制需求。此外，该 SBC 还集成了 5V 和 3.3V 低压差稳压器（LDO）、电流检测运算放大器、反电动势（Back-EMF，原理图中标注为 BEMF）检测模块以及窗口看门狗等功能，可进一步简化系统设计并提升整体可靠性。单片机可通过 SPI 接口对 ATA6847/ATA6847L 进行配置与控制。
MCP8021/22：集成功率模块、休眠模式及运放功能的三相 BLDC 电机栅极驱动器

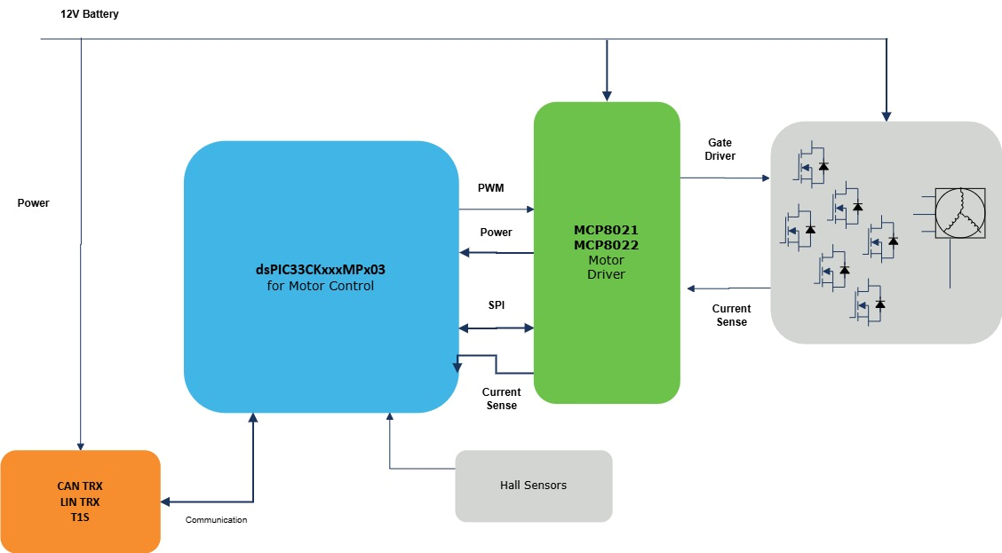

- MCP8021/22 是一款三相 BLDC 功率模块，内部集成了三个半桥驱动器，可驱动三组外部 NMOS/NMOS 晶体管对。这三个半桥驱动器能够在 12V 条件下提供 0.5A 峰值输出电流，用于驱动高侧和低侧 NMOS MOSFET。器件同时具备直通保护、过流保护以及短路保护功能。为降低系统待机功耗，该器件还加入了休眠模式，可实现典型值仅为 5 µA 的“钥匙关闭（Key Off）”静态电流。此外，MCP8021/22 还集成了 3.3V 或 5.0V LDO 稳压器，可为主控单片机及外设供电，并内置过温检测功能以及多项用户可配置功能。
MCP8027：集成功率模块及休眠模式的三相 BLDC 电机栅极驱动器

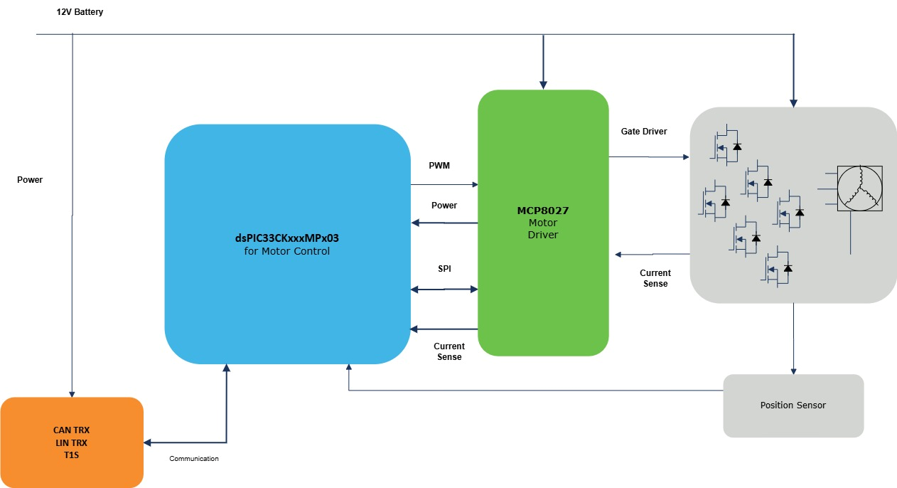

- MCP8027 是一款三相 BLDC 功率模块，内部集成了三个半桥驱动器，可用于驱动三组外部 NMOS/NMOS 晶体管对。这三个半桥驱动器能够在 12V 工作条件下提供 0.5A 峰值输出电流，以驱动高侧和低侧 NMOS MOSFET。器件具备直通保护、过流保护以及短路保护功能，可有效提升系统运行的安全性与可靠性。此外，MCP8027 还加入了休眠模式，可将典型“钥匙关闭（Key-Off）”静态电流降低至 5 µA，从而有效减少待机功耗。
