电动汽车（EV）的快速普及与升级，其核心驱动力在于电气化与集成化的深度融合。集成化是车企实现降本增效、轻量化以及释放座舱空间的关键手段。电气化技术的演进则主要围绕“补能焦虑”、“续航里程”与“能量效率”三大痛点展开。
为了实现“充电5分钟，续航200公里”的用车体验，更大程度减少驾驶员的里程焦虑，现在整车架构平台正从400V向800V甚至1,000V升级演进。这不仅能大幅缩短充电时间，还能降低线束电流，从而减小线束截面积，实现整车减重和降低铜损。
为什么车企都在死磕800V？
现在，大多数电动汽车使用的是400V架构。800V高压平台是当前新能源汽车核心的技术演进方向。转换到800V使电压加倍，在充电、效率和重量方面则带来了多重优势。简单来说，800V高压平台是将整车核心电气系统包括动力电池、电驱动、车载充电机、空调压缩机等部件的运行电压从传统的400V提升到800V左右。这不仅仅是电压的简单翻倍，而是对整车底层架构的一次全面重构。
800V架构的出现，本质上是为了突破纯电动汽车的物理极限，从以下四个方面就能深刻感受到这一改变对电动汽车行业带来的巨大影响：
1、充电速度实现质变
物理学中有一个基础公式：功率 = 电压 × 电流。想要实现超大功率快充，要么加大电流，要么拉高电压。大电流会带来严重的电缆发热甚至熔化风险，因此市场上的超充系统电缆会加装液冷，加速散热。800V平台选择拉高电压，在相同电流下将充电功率翻倍，实现350kW以上的超充不再是难题，真正做到充电5分钟，续航200公里以上。
2、降低整车能耗，续航更扎实
电压升高后，在输出相同功率的情况下，电流会减半。根据物理定律，热量损耗与电流的平方成正比。电流减半，意味着电线和元器件的发热损耗大幅降低。这不仅提升了电能的实际利用率，还减轻了车辆热管理系统如水泵、风扇的耗电负担。
3、实现轻量化与小型化
电流减小意味着车辆可以使用更细的线束（线束截面积大幅减小）。这不仅省下了昂贵的铜材料，还可为整车减重数十公斤，同时让复杂的车内布线变得更简单，为座舱和电池包腾出了更多空间。
4、提高电机性能上限
配合先进的半导体技术如碳化硅（SiC），驱动电机能以更高的频率和效率运行，车辆的高速持续加速能力和极速上限都得到了显著提升。
制约800V平台商用的瓶颈在哪里？
既然这么好，在实际应用中800V架构为什么没有得到全面普及？从根本上说，800V平台不是把电压提升这样简单的一个工作，而是一项“牵一发而动全身”的系统工程，目前仍有许多痛点制约着它的大规模应用。
• 首先，核心元器件的“换血”成本极高。在800V高压下，传统的硅基IGBT功率芯片会因为耐压不足和开关损耗过大而失效，必须换成第三代半导体——碳化硅（SiC）。SiC耐高压、耐高温且效率极高，但目前其晶圆制造工艺复杂，良品率还在爬坡，致使SiC模块的成本是传统IGBT的数倍。
• 其次，车辆的电池包与BMS需要重新设计。要实现800V，需要将更多的电芯串联起来。串联的木桶效应意味着，只要有一颗电芯出问题，整个电池包都会受影响。这对电芯制造的一致性，以及电池管理系统（BMS）的均衡控制算法、绝缘耐压设计提出了极高的要求。
• 再有，就是配套基础设施的“拖后腿”。如果车辆支持800V，但公共充电桩只有400V/500V的输出能力，就无法发挥出超充的优势。虽然800V车型都会自带升压模块来兼容老桩（这会损失部分电能），但真正能输出800V甚至1000V的液冷超充桩，目前在市场上的普及率依然偏低，且建设成本高昂。
SiC器件：800V平台的底层物理逻辑
如果说传统的硅（Si）基芯片是内燃机时代的“普通钢材”，那么碳化硅（SiC）就是新能源时代的“航天级钛合金”。如果没有SiC，800V架构将是不切实际的想法。
与传统的Si半导体相比，SiC的优势在于：
1
大幅降低电能损耗
SiC拥有极宽的“禁带宽度”（约3.26eV，是传统Si的3倍）。这意味着在同等厚度下，SiC能承受的电压是Si的10倍以上。在800V甚至1200V的超高压环境下，传统的硅芯片如果要耐受高压，必须做得很厚，这会导致极大的内阻。而SiC芯片可以做得非常薄，在轻松抗住高压的同时，导通电阻极低，这就是它能大幅降低电能损耗（铜损和铁损）的根本原因。
2
高频开关与轻量化
电子在SiC晶格中移动的极限速度是Si的2倍以上。在电驱逆变器中，芯片需要每秒进行上万次的“开/关”动作，把直流电变成交流电，开关切换的瞬间是会产生能量损耗的。SiC的开关动作极其干净利落，开关损耗极低。因为可以实现极高的开关频率，电控系统周边配套的电容、电感等被动元器件的体积可以大幅缩小。这就是为什么搭载SiC的电控模块体积能比传统硅基模块缩小近一半，重量显著减轻。
3
耐高温与散热优势
SiC的导热能力是Si的3倍，几乎与金属铜相当，它的极限工作温度可以轻松突破200℃。而传统硅基芯片在150℃左右就会失效，在高压大功率输出时，芯片会急剧发热。SiC不仅自身更耐热，还能把热量迅速传导出去，大幅简化了电控系统的液冷散热模块，进一步实现了整车的降本和减重。
近年来，面向800V架构的商用产品和方案的开发日趋活跃，也在不断涌现出可圈可点的成果。
牵引逆变器系统是电动汽车的核心子系统。该系统不仅直接影响驾驶员的加速和驾驶体验，还影响电动汽车的有效行驶里程。为了促进汽车电气化发展，NXP和Wolfspeed联合提供了一种经过充分测试的800V牵引逆变器参考设计——EV-INVERTERGEN3第三代车规级电动汽车功率逆变器控制参考设计，该设计减轻了电动汽车系统架构师面临的关键挑战，包括选择组件以提高系统效率、满足功能安全认证标准并确保终身可靠性。

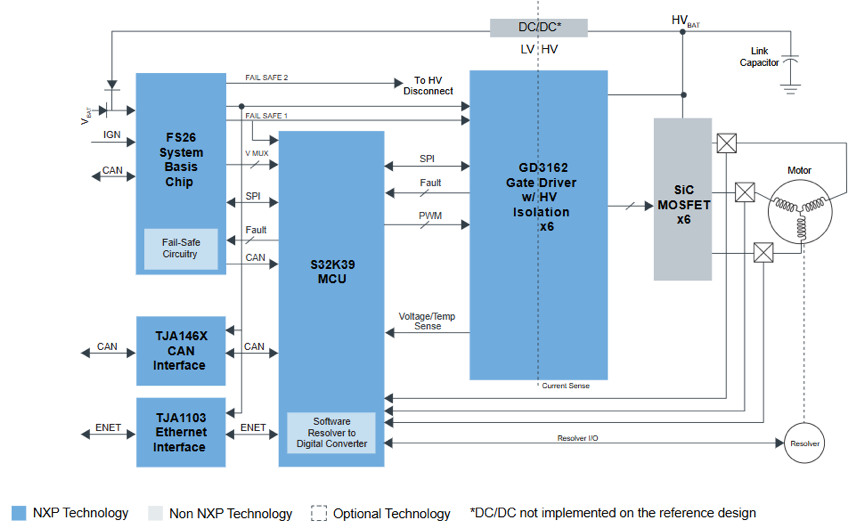

图4：基于800V碳化硅（SiC）的牵引逆变器架构（图源：NXP）
EV-INVERTERGEN3参考设计使用了符合极高风险等级的ASIL D组件，包括基于Arm Cortex-M7的S32K39 MCU，具有功能安全兼容的电源管理FS2633系统基础芯片和新一代高压隔离栅极驱动器GD3162。
系统中还采用了Wolfspeed的1200V六组件YM SiC电源模块。这款1200V六组件YM-SiC电源模块采用直接冷却铜针翅式基板设计，通过将针翅直接浸入冷却剂中，提供了简单的系统组装和增强的热性能。模块还用铜顶侧夹取代了传统的引线键合，以提高模块的载流量和功率循环寿命，并实现优化的端子布局，极大限度地减少封装电感，从而减少电压过冲并实现超低开关损耗。
来自Wolfspeed官网的信息表明，EV-INVERTERGEN3参考设计已与Wolfspeed慕尼黑实验室的硬件在环（HIL）装置完成联合测试，在800V电池条件下，峰值功率已达到300kW以上。
本文小结
从行业发展过程来看，400V系统一直是电动汽车行业的标准。目前，电动汽车主流车型使用的都是400V系统。800V系统主要被高性能和豪华电动汽车车型采用。不过，800V技术已经跨过了早期的概念验证和高端尝鲜阶段，开始进入大规模的市场推广期。
随着SiC模块和高压元器件的成本下降，800V架构已经下探到15万至20万级别的中端家用车市场。根据Knowledge Sourcing的预测，800V电动汽车架构市场将从2026年的138亿美元增长到2031年的363亿美元，复合年增长率达到21.3%。为了进一步缩短充电时间，车企正在悄悄推高真实的额定电压，目前市场上许多标称800V的平台，其实际额定工作电压已经达到了870V左右，峰值电压甚至逼近1,000V。
将电池组电压提升到800V带来了明显的技术优势，更低的电流意味着更少的热量、更轻的布线、更高效的电子性能，以及在不将连接器和接线推到极限的情况下维持极高充电功率的能力。
即便如此，400V系统也不会很快消失，而且在绝大多数电动汽车中运行良好。我们应该认识到，800V不是一场革命，而是一种进化。它使快速充电更快，高性能电动汽车更容易设计。
汽车行业目前正在着手将车辆整体电气架构从400V转变为800V及以上，以努力提高整体效率，并通过克服在充电速度和效率方面的局限性，促进电动汽车行业的快速发展。随着SiC产业链的逐渐成熟以及规模化效应的显现，器件的成本正在快速下降，汽车电子架构从400V向800V平台的转变将同步加速。
