芯品速递 | PF09新型9通道PMIC，专为优化i.MX95性能而设计

新品速递

PF09电源管理芯片 (PMIC) 专为充分发挥基于i.MX 95处理器的系统性能而设计。这款9通道PMIC集成了五个高效率降压转换器和四个高精度线性稳压器，能够为处理器、内存以及关键系统外设提供稳定可靠的电源，同时在待机和低功耗关机模式下保持极低的静态电流，能效出色。

PF09遵循ISO 26262和IEC 61508功能安全标准的严苛要求打造，集成了先进的安全机制，包括故障安全输出和内建自检能力，从而简化系统安全架构，加速产品认证流程。这些强大特性让汽车系统轻松达到ASIL D级，工业应用也能可靠满足SIL 2级安全要求。

[

](https://nxpweb.eblast.cn/h5/#/pages/download/download?id=5d8a34a4-e758-499c-bad8-baaac013f559)

PF09是一款高性能、高效率、功能安全可信赖的PMIC，下载产品简介>>

PF09主要特性

• 输入电压范围：2.7V - 5.5V

• 五个可配置的降压转换器

• 1个3.5A峰值电流模式稳压器，宽输出电压范围

• 4个2.5A谷值电流模式稳压器 (输出电压0.3V至3.3V)

• 四个低功耗LDO稳压器

• 1个10mA可配置常开LDO

• 1个400mA LDO，支持负载开关工作模式

• 2个200mA LDO，支持负载开关工作模式

• 最高工作结温Tj\=150°C (支持Grade 1级工作条件)

• 先进的时钟管理功能 (手动调谐、扩频、时钟同步)

• 可通过模拟多路复用器 (Analog MUX) 实现芯片电压监测

• 安全等级可扩展，覆盖从QM级直至ASIL D及工业SIL 2

• 符合汽车ISO 26262和工业IEC 61508标准

• 通过OTP熔丝实现全面配置

• 封装：8mm × 8mm 56引脚QFN-EP，车规级封装

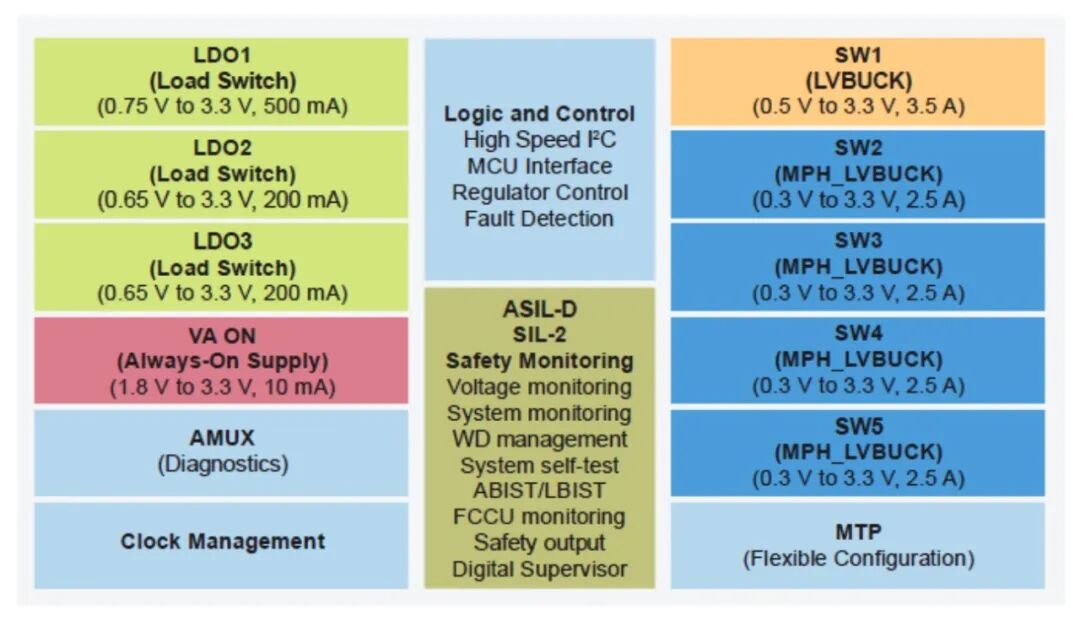

PF09框图

PF09五大优势

定制化PMIC解决方案

• 可扩展/模块化，供电与功能安全兼顾。

• 支持3.4MHz I2C通信，内置写入保护机制。

• 采用独立电路设计，最高可满足汽车ASIL D级和工业SIL 2级安全标准。

面向i.MX 95/94优化的供电与接口

• 优化的系统级电源方案 (支持LPDDR5)。

• 采用效率更高、经过优化的DC/DC稳压器。

• 具备高精度、先进的热管理能力。

功能安全与信息安全能力

• 安全等级可扩展 (支持QM/ASIL B/ASIL D)；工业版本支持SIL 2级。

• 将实时处理能力集成到单一平台中，显著降低功耗、简化设计，同时提供强大可靠的支持。

• 功能安全的平台，在实时域中集成机器视觉、高性能图形处理以及可扩展的连接能力。

高级诊断与维护

• 通过扩频、频率调谐和频率同步，有效降低电磁兼容 (EMC) 干扰。

灵活集成，简化设计

• 采用先进架构优化尺寸，组件面积小于200mm2。

• 集成连接、视觉处理和计算能力，实现智能家居网关应用。

• 适用于办公会议场景，通信能力增强。

• 软硬件已为客户就绪。在开发阶段，可使用烧录板对定制的一次性可烧录 (OTP) 部件进行烧录。

PF09使能工具环境

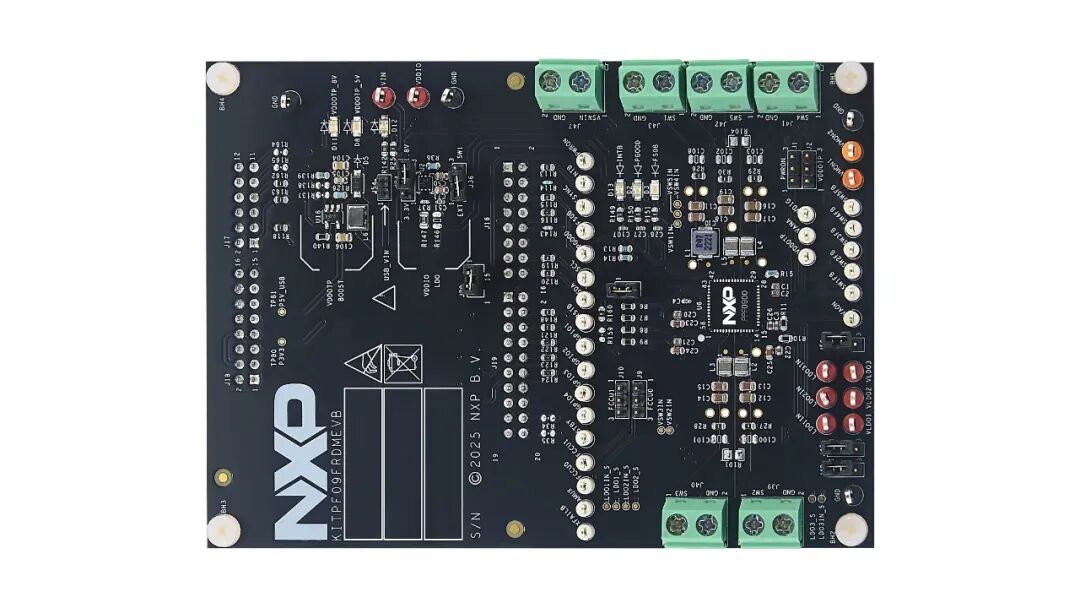

KITPF09FRDMEVB评估板

KITPF09FRDMEVB是一款评估板套件，集成了全面评估推荐PF09 PMIC所需的所有硬件。它集成了基于FRDM-KL25Z开发板的通信桥接器，可与GUI软件界面对接，从而实现对PF09 PMIC的全面配置与控制，了解详情>>

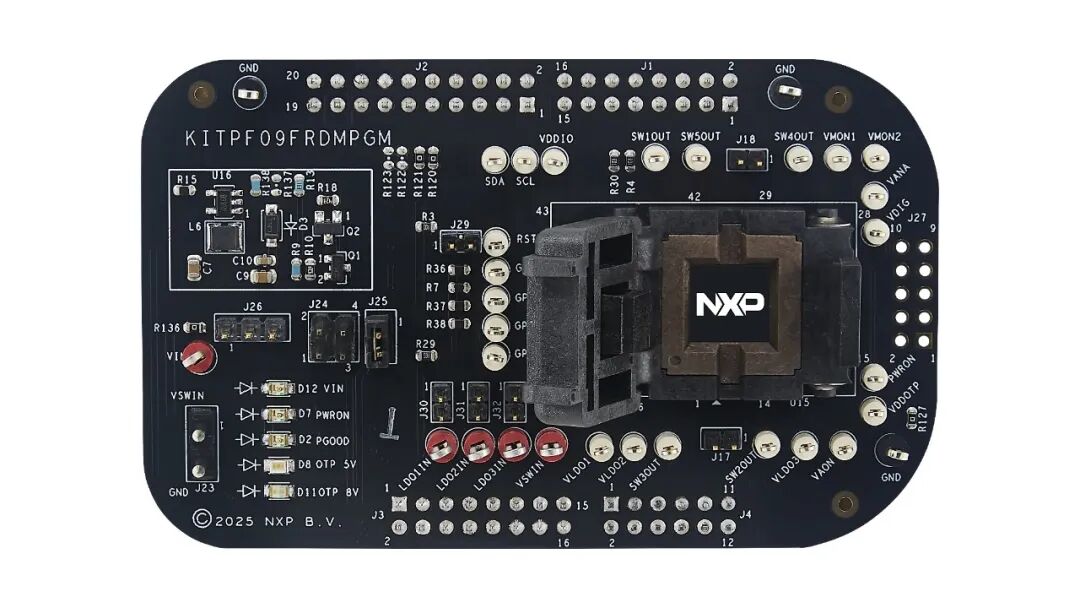

KITPF09FRDMPGM开发插座板

KITPF09FRDMEVB是一款评估板套件，集成了全面评估PF09 PMIC所需的所有硬件。它集成了基于FRDM-KL25Z开发板的通信桥接器，可与GUI软件界面对接，从而实现对PF09 PMIC的全面配置与控制，了解详情>>

PF09技术资料

公开技术资料

• 面向高性能应用的PF09 9通道PMIC (符合ASIL D和SIL 2) 产品页面，了解详情>>

• PF09 9通道电源管理IC (带高级系统功能安全监控) 数据手册，点击下载>>

• 汽车应用高级电源管理手册，点击下载>>

• 工业与IoT应用高级电源管理手册，点击下载>>

• 电源管理集成电路手册，点击下载>>

• 为软件定义汽车赋能白皮书，点击下载>>

• 恩智浦产品长期供货计划，了解详情>>

• 恩智浦SafeAssure功能安全计划 (符合ISO 26262和IEC 61508标准)，了解详情>>

开发资源

• PF09硬件指南 (应用笔记AN14910)，了解详情>>

• KITPF09FRDMEVB评估板工具，了解详情>>

• KITPF09FRDMPGM开发插座板工具，了解详情>>

• UM12292:KITPF09FRDMEVB评估板, 了解详情>>

• UM12433:KITPF09FRDMPGM烧录板, 了解详情>>

• KITPF09FRDMEVB评估板设计文件, 点击下载>>

• KITPF09FRDMEVB (PF09电源管理IC评估板) 快速入门，了解详情>>

• KITPF09FRDMPGM评估板设计文件，点击下载>>

• KITPF09FRDMPGM (PF09电源管理IC评估板) 快速入门，了解详情>>

技术支持社区

• 恩智浦电源管理技术社区，点击访问>>

• 恩智浦电源管理技术中心，了解详情>>

技术培训

• 恩智浦电源管理技术培训视频，点击观看>>

• 电源管理如何赋能软件定义汽车架构，点击观看>>

• 软件定义汽车实战：从技术到全新体验，点击观看>>

• 电动化市场：恩智浦功能安全电源管理产品组合概览，点击观看>>

• 汽车电动化简介，点击观看>>

• 电动化如何改变汽车架构，了解详情>>

• 恩智浦全新电源管理IC为关键汽车领域提供可扩展的系统控制，简化安全实现，了解详情>>

软件使能工具

• 恩智浦汽车PMIC系列图形化界面工具 (GUI)，了解详情>>

• PF09热模型文件，了解详情>>

• PF09 3D模型，了解详情>>

• 恩智浦软件技术社区，了解详情>>

• 恩智浦电源管理产品选型工具，了解详情>>

• 恩智浦电源管理技术视频，了解详情>>
