等离子体刻蚀机制：从物理溅射到原子级方向性控制

本文介绍了等离子体刻蚀的刻蚀原理。

在现代半导体制造中，干法刻蚀之所以能够实现高深宽比结构加工与纳米尺度图形转移，其核心并不只是“利用等离子体进行刻蚀”这么简单，更关键的是对等离子体内部不同刻蚀机制的精确调控。等离子体环境本身极其复杂，其中既存在高能离子轰击，也包含大量具有高化学活性的自由基与中性粒子，因此刻蚀过程往往并非单一作用主导，而是物理效应与化学反应共同耦合的结果。不同工艺体系中，两者所占比例不同，最终会形成完全不同的刻蚀形貌、方向性以及材料选择性。

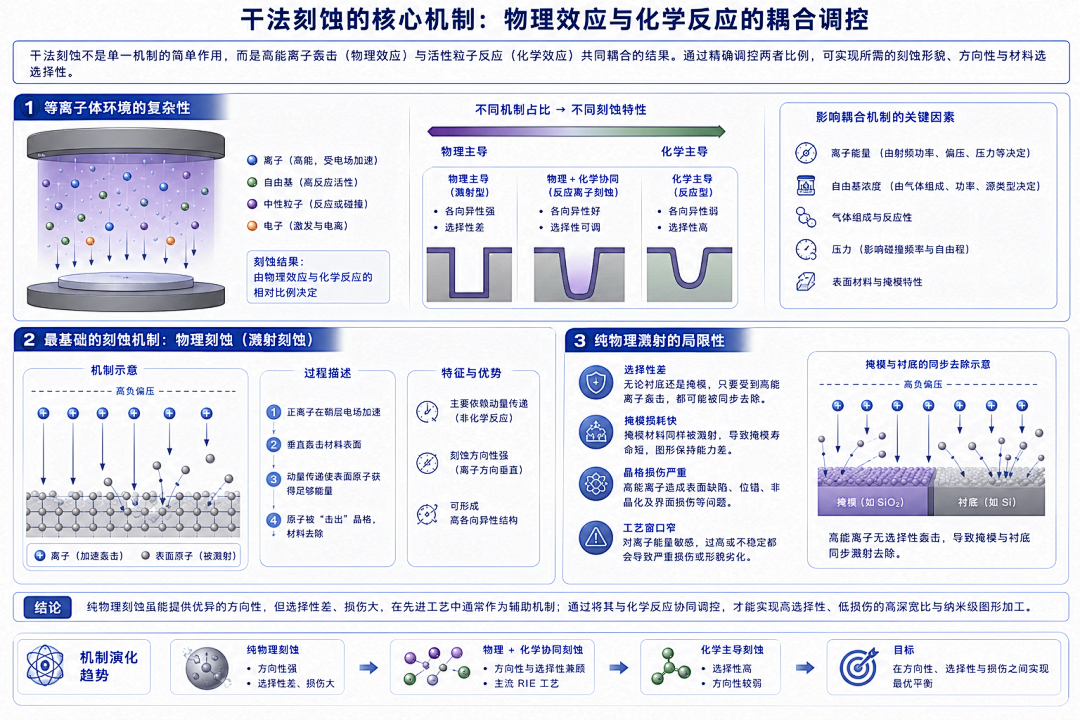

物理刻蚀（溅射刻蚀）

最基础的刻蚀机制是物理刻蚀，也常被称为溅射刻蚀。该过程本质上属于高能离子轰击下的动量传递过程。在高负偏压条件下，等离子体中的正离子会在鞘层电场加速作用下，以较高能量垂直轰击材料表面。当离子能量足够高时，表面原子会直接被“击出”晶格，从而实现材料去除。由于离子轰击方向基本垂直于衬底，因此这种机制能够形成非常优异的各向异性结构，在早期微纳加工中具有重要意义。

然而，纯物理溅射的缺点同样十分明显。由于材料去除主要依赖机械动量作用，而非化学反应，因此无论衬底还是掩模材料，只要受到高能离子轰击，都可能被同步去除。这意味着该机制通常缺乏足够的材料选择性，容易导致掩模快速损耗。此外，高能离子还会对晶格造成明显损伤，引发表面缺陷、位错以及界面非晶化等问题。因此，在先进器件加工中，纯物理刻蚀已较少单独使用，更多作为辅助机制存在于复合型等离子体刻蚀工艺之中。

纯化学刻蚀

与之相对的是纯化学刻蚀机制。在这种情况下，等离子体的主要作用并非提供离子轰击，而是生成具有高反应活性的自由基。例如在CF₄等离子体中，电子与CF₄分子碰撞后会解离出活性氟原子，而这些氟自由基能够快速与硅发生反应，生成易挥发的SiF₄产物并被抽离反应腔。由于化学自由基能够在所有暴露表面均匀扩散，因此该类刻蚀通常具有较高选择性，但方向性较差，更容易形成各向同性刻蚀形貌。

从本质上看，纯化学刻蚀与湿法刻蚀具有一定相似性，两者都依赖化学反应完成材料去除，只不过反应环境由液相变成了气相等离子体。由于缺乏离子方向性约束，侧壁与底部表面都会同时发生反应，因此容易出现横向底切现象。这种机制虽然不适合高深宽比结构加工，但在某些需要低损伤、低应力以及高选择性的工艺场景中仍具有应用价值，例如部分牺牲层去除以及表面清洗工艺。

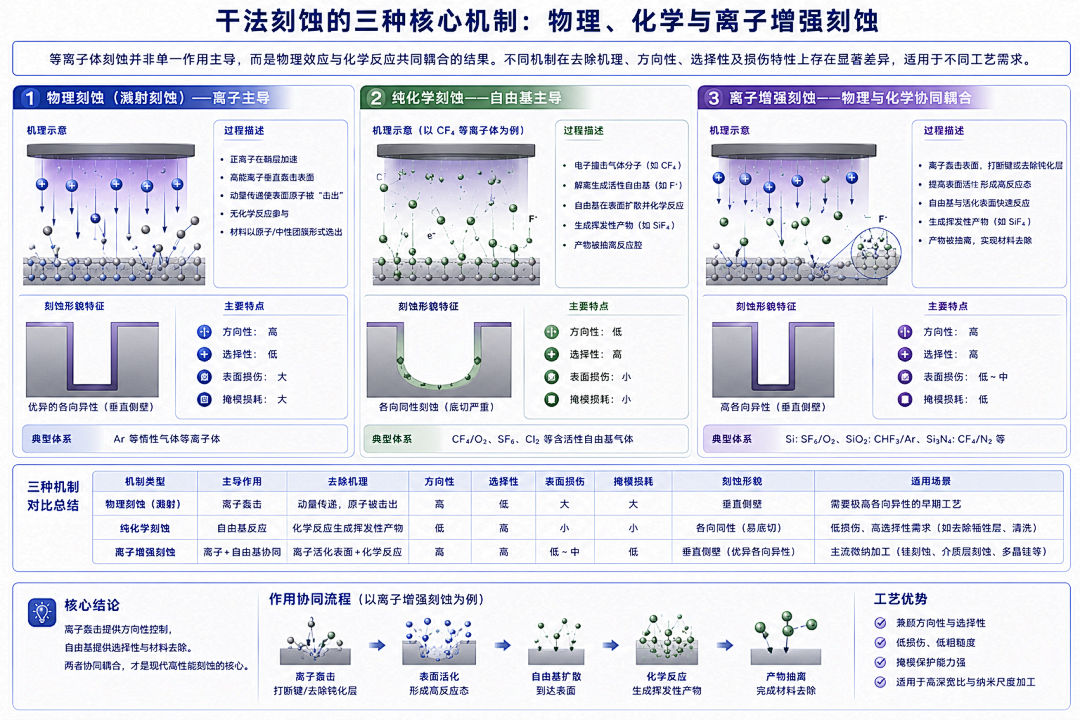

等离子体刻蚀

真正推动现代等离子体刻蚀发展的，是离子增强刻蚀机制的建立。这种机制被认为是现代反应离子刻蚀（RIE）与高密度等离子体刻蚀的核心基础，其本质并非简单地将物理轰击与化学腐蚀叠加，而是两者之间形成了协同耦合效应。在该机制中，高能离子首先轰击衬底表面，打断局部原子键、提高表面活性或者移除原有钝化层，从而使原本难以发生反应的材料表面进入高反应态。随后，等离子体中的化学自由基与活化后的表面快速反应，生成易挥发产物并实现材料去除。

这种机制最大的优势在于同时兼顾了方向性与选择性。由于离子轰击主要集中于水平表面，因此底部区域反应活性显著增强，而侧壁由于几乎不承受离子轰击，其化学反应速率明显降低，从而形成优异的各向异性结构。同时，由于材料去除主要依赖化学反应而非纯机械轰击，因此掩模损耗相对较小，选择性也得到明显改善。现代硅刻蚀、介质层刻蚀以及多晶硅栅极加工，大多都建立在离子增强刻蚀机制基础之上。

例如在氯气等离子体中，未掺杂硅本身并不会与氯发生明显自发反应，但在离子轰击作用下，硅表面活化能降低，氯自由基能够迅速与硅形成挥发性SiCl₄，从而实现高效刻蚀。这种“离子激活—化学去除”模式，实际上也是现代先进刻蚀工艺中最常见的工作机制。

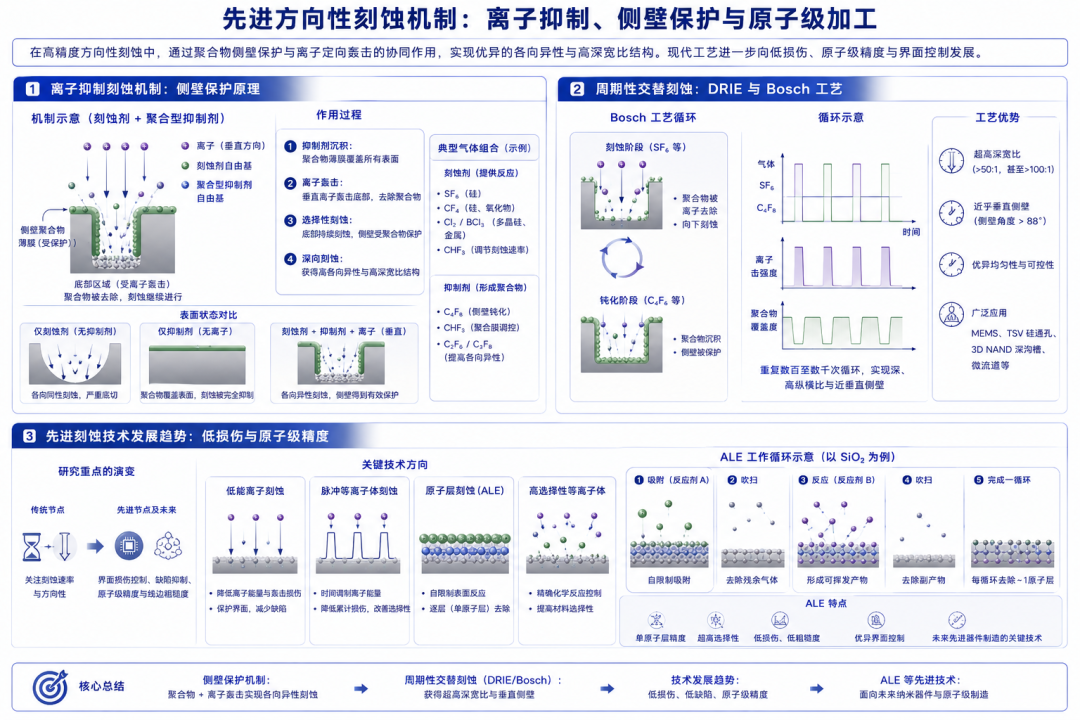

先进方向性刻蚀机制

在更高精度的方向性控制中，离子抑制刻蚀机制进一步发展出了侧壁保护技术。该机制通常同时引入刻蚀剂与聚合型抑制剂两类气体。其中刻蚀剂负责与材料反应生成挥发产物，而抑制剂则在整个表面沉积一层聚合物薄膜。如果没有离子轰击，这层聚合物会覆盖所有表面并阻止刻蚀继续进行；但由于垂直方向离子会持续轰击底部区域，因此底部聚合物会不断被去除，刻蚀得以继续向下发展，而侧壁区域由于缺乏离子轰击，聚合物层得以保留，从而有效抑制横向腐蚀。

这一机制实际上构成了深反应离子刻蚀（DRIE）与Bosch工艺的重要理论基础。通过周期性交替进行“刻蚀—钝化”过程，可以获得极高深宽比结构，并实现近乎垂直的侧壁形貌。目前在MEMS、TSV硅通孔以及3D NAND深沟槽加工中，这类工艺已经成为核心制造技术之一。

近年来，随着FinFET、GAAFET以及二维半导体器件不断发展，等离子体刻蚀机制的研究重点也正在发生变化。过去工艺开发更关注刻蚀速率与方向性，而当前先进节点则更加重视原子级界面损伤控制、等离子体诱导缺陷以及亚纳米尺度线边粗糙度问题。因此，低能离子刻蚀、脉冲等离子体以及原子层刻蚀（ALE）逐渐成为研究热点。尤其ALE通过自限制表面反应与逐层原子去除机制，可实现近乎单原子层精度的材料加工，被认为是未来先进晶体管结构制造的重要发展方向。

总体而言，等离子体刻蚀机制的发展过程，本质上是半导体制造从“粗尺度材料去除”向“原子级精准调控”演进的过程。从最初的物理溅射，到化学自由基反应，再到离子增强与侧壁抑制协同机制，现代刻蚀技术已经能够在复杂三维结构中实现高选择性、高各向异性以及低损伤加工，而这也正是先进半导体制造能够持续微缩的重要基础。
