本文主要介绍了湿法刻蚀中的介质层与金属层加工。
湿法刻蚀
在半导体制造工艺中，湿法刻蚀不仅广泛应用于硅材料本身的加工，更重要的价值体现在介质层与金属薄膜的选择性图形化过程中。无论是栅介质、隔离层、钝化层，还是后续互连结构中的金属布线，其表面加工质量都直接决定器件的电学性能与长期可靠性。因此，针对不同材料体系建立具有高选择性、高均匀性以及低损伤特征的湿法刻蚀体系，始终是微电子工艺开发中的重要内容。

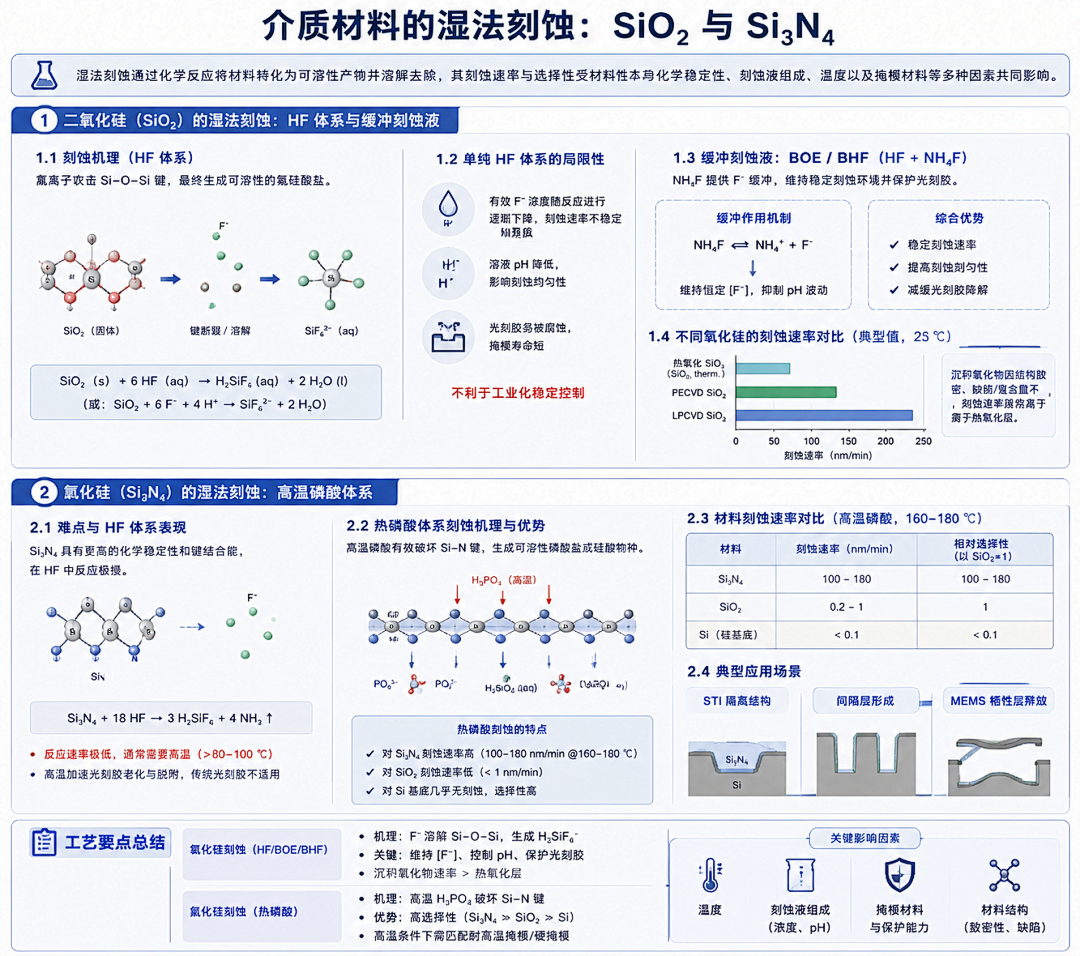

介质材料——二氧化硅
在介质材料中，二氧化硅是最典型、应用最广泛的绝缘层材料之一。由于SiO₂能够在氢氟酸体系中发生溶解反应，因此HF成为氧化硅湿法刻蚀的核心化学体系。其本质机理是氟离子与氧化硅网络中的硅氧键发生反应，最终生成可溶性的氟硅酸盐，从而实现材料去除。然而，单纯氢氟酸体系在实际工艺中并不稳定，随着反应持续进行，溶液中的有效氟离子浓度会逐渐下降，同时光刻胶掩模也容易受到腐蚀，因此工业中通常会引入氟化铵形成缓冲体系，即所谓的缓冲氧化物刻蚀液（BOE）或缓冲氢氟酸（BHF）。
缓冲体系的核心作用在于维持刻蚀液中氟离子的稳定供给，同时降低反应过程中溶液pH波动对刻蚀均匀性的影响。更重要的是，NH₄F的加入能够有效减缓光刻胶在刻蚀液中的降解速率，使光刻胶可以作为短时间氧化硅刻蚀的掩模材料，从而提高图形转移能力。在热氧化SiO₂中，BHF体系通常具有较为稳定的刻蚀速率，而对于PECVD或LPCVD沉积氧化物，由于其内部结构致密性、氢含量以及缺陷密度存在差异，其刻蚀行为往往更敏感，刻蚀速率通常明显高于热氧化层。这种差异实际上反映了不同氧化硅形成机制对网络结构稳定性的影响，也是工艺窗口控制中的关键问题之一。
介质材料——氮化硅
与氧化硅相比，氮化硅的湿法刻蚀难度明显更高。Si₃N₄具有更高的化学稳定性和更强的键结合能，因此其在HF体系中的反应速率远低于SiO₂。为了提高刻蚀效率，通常需要在较高温度条件下进行反应，但高温环境又会加速光刻胶老化与脱附，因此传统光刻胶难以作为有效掩模材料。在实际工艺中，更常采用热磷酸体系对氮化硅进行选择性刻蚀。高温磷酸能够有效破坏氮化硅中的Si—N键，同时对SiO₂与硅基底保持较低刻蚀速率，因此在STI隔离结构、间隔层形成以及MEMS牺牲层释放等工艺中具有重要应用价值。
值得注意的是，氮化硅湿法刻蚀对温度极为敏感。随着磷酸温度变化，其刻蚀速率会发生显著波动，因此现代工艺平台通常会采用恒温循环系统维持溶液稳定性，以保证批次间一致性。此外，随着先进节点器件尺寸持续缩小，传统高温磷酸刻蚀所带来的应力释放、界面粗化以及局部腐蚀问题也逐渐受到关注，因此低温选择性湿法刻蚀以及原子级表面修饰技术正在成为新的研究方向。

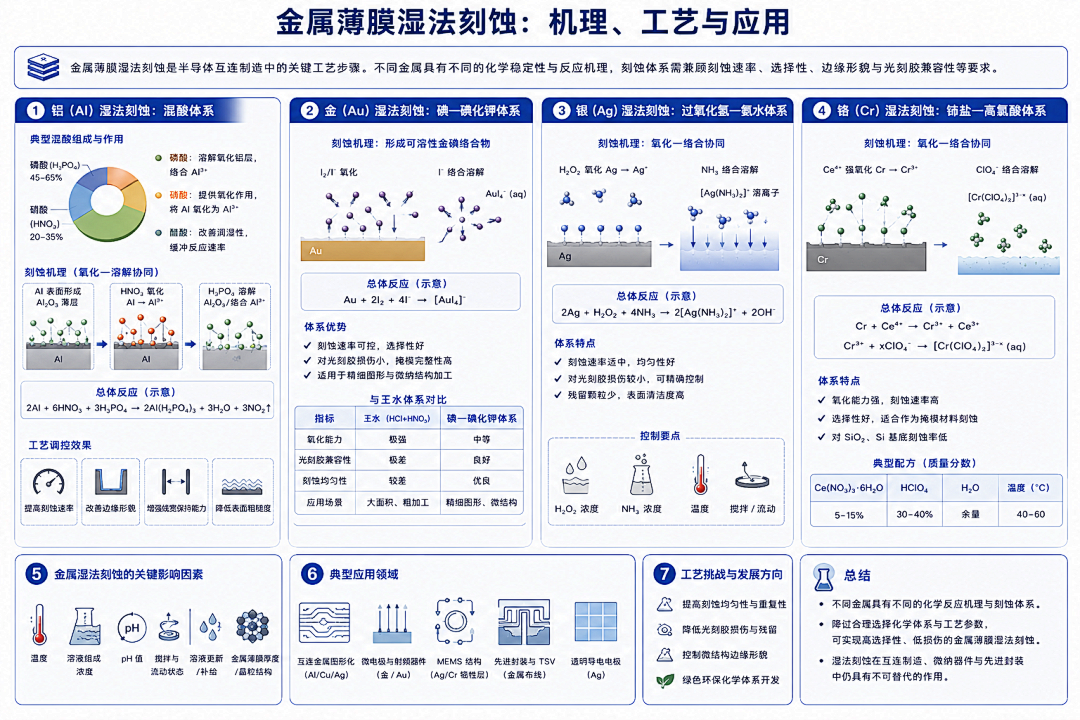

金属薄膜
除了介质层加工外，金属薄膜湿法刻蚀同样是半导体互连制造中的关键工艺步骤。在早期集成电路中，铝由于导电性能优良、成本较低且易于沉积，长期作为主流互连材料存在。铝湿法刻蚀通常采用含磷酸、硝酸及醋酸的混酸体系，其中磷酸用于溶解氧化铝层，硝酸提供氧化作用，而醋酸则主要用于改善溶液润湿性与缓冲反应速率。通过调节不同组分比例，可以在刻蚀速率、边缘形貌以及线宽保持能力之间实现平衡。
随着高频器件、MEMS以及先进封装的发展，金、银、铬等功能金属也被大量引入微纳加工体系中。其中金由于化学稳定性极高，传统酸体系难以直接腐蚀，因此通常需要利用强氧化性的王水体系实现溶解。但王水对光刻胶具有极强破坏作用，因此在精细图形加工中，更倾向于采用碘—碘化钾体系进行低损伤刻蚀。该体系通过形成可溶性金碘络合物实现材料去除，同时能够保留光刻胶掩模完整性，因此在微电极、射频器件以及生物芯片加工中具有较高应用价值。
银薄膜的湿法刻蚀则更多依赖氧化剂与络合剂的协同作用。典型体系中，过氧化氢提供氧化能力，而氨水则通过形成银氨络合离子促进溶解过程。由于银在微电子封装与透明导电电极领域应用逐渐增加，其湿法刻蚀均匀性与残留控制问题近年来受到越来越多关注。相比之下，铬更多作为黏附层或掩模材料存在，其刻蚀体系通常采用强氧化性铈盐与高氯酸组合，通过氧化—络合协同机制实现材料去除。
当前，随着先进互连技术向铜、钴、钌等新型金属体系发展，传统湿法刻蚀工艺也正在面临新的挑战。一方面，新型金属材料化学稳定性更高，传统酸碱体系难以满足高选择性加工需求；另一方面，纳米尺度互连结构对侧壁粗糙度、残留污染以及电迁移可靠性提出了更高要求。因此，近年来选择性湿法腐蚀、低损伤表面处理以及原子层湿法刻蚀等方向迅速发展，并逐渐与CMP、ALD及干法刻蚀形成协同集成工艺体系。
总体而言，湿法刻蚀虽然属于较早发展的微加工技术，但其在介质层加工、金属图形化以及表面修饰中的工艺价值依然不可替代。随着先进封装、异构集成以及三维器件结构不断发展，湿法刻蚀正逐渐从传统“大尺度材料去除”向“界面精准调控”方向演进，并在未来微纳制造体系中持续发挥关键作用。
评论区
登录后即可参与讨论
立即登录
