光刻过程中的PEB工艺是什么？有什么作用？

本文介绍了光刻过程中的PEB工艺。

在半导体光刻工艺中，曝光后烘烤（Post-Exposure Bake，简称PEB）是一个位于曝光之后、显影之前的关键步骤。它通过在精确控温条件下对已曝光的晶圆进行加热，激活并完成光刻胶内的化学反应，从而将曝光阶段形成的“潜影”转化为具有清晰轮廓的物理图形。PEB的精确性和稳定性直接决定了光刻工艺的线宽控制能力、分辨率与良率。

PEB的定义与工艺位置

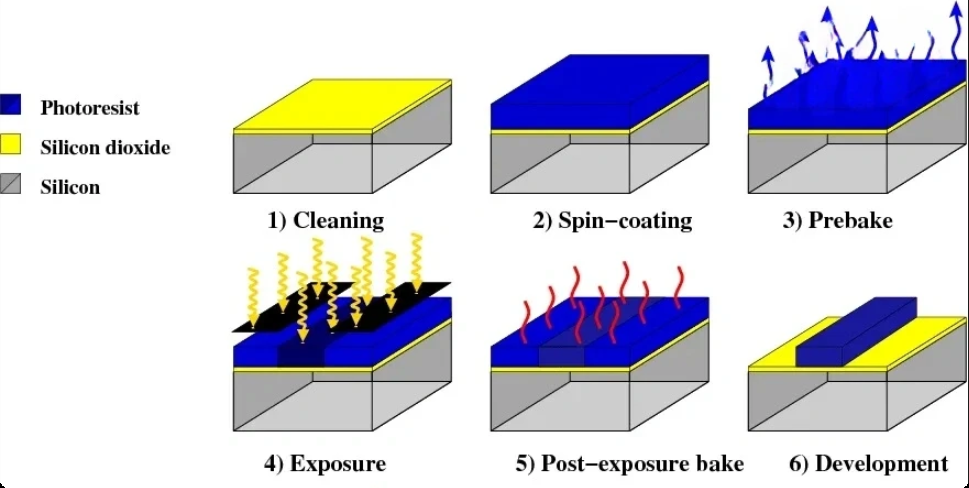

PEB是光刻工艺流程中连接光学成像与化学显影的桥梁。标准的现代光刻工艺流程顺序为：涂胶 → 软烘 → 曝光 → 曝光后烘烤（PEB）→ 显影。在这一序列中，PEB发生在曝光之后、显影之前，此时光刻胶膜尚未显影，因此烘烤可以在高于光刻胶软化温度的情况下进行。它的核心任务是加热以推动光刻胶发生化学反应，形成稳定的图案。

PEB的核心作用与技术原理

PEB的首要作用是实现曝光后潜影的化学放大。对于现代化学放大胶而言，曝光时光刻胶中的光致酸发生剂吸收光子后产生少量光致酸。在PEB的高温驱动下，这些光酸作为催化剂，促使光刻胶聚合物发生去保护反应，从而显著改变其在碱性显影液中的溶解度（正胶变得可溶，负胶变得不可溶）。同时，在烘烤过程中光致酸分子在胶膜内发生热扩散，这种扩散促进了去保护反应的进行，并起到平滑曝光时产生的驻波效应的作用，使图形侧壁更光滑，同时有助于降低线边缘粗糙度。

此外，PEB还能促进光刻胶的光致化学反应更加充分，增强由光强分布产生的潜像，从而更精确地控制图形的形貌。对于化学放大型光刻胶，PEB是完成曝光引发的化学反应的必要步骤，使光刻胶的溶解度和亲和性发生变化，为后续显影做准备。PEB还有助于光反应产物的扩散，使显影后的光刻胶结构具有更陡峭和更光滑的侧壁，减少显影不均匀性。在某些工艺中，PEB还可以帮助移除光刻胶中的微粒物，减少后续工艺过程中的污染风险。不同的烘烤温度和时间会影响光酸反应的速度，从而影响最终图形的形貌。

关键工艺参数及其影响

PEB工艺主要通过烘烤温度和烘烤时间两个参数进行控制。烘烤温度是最关键的参数，由于去保护反应速率和酸的扩散系数对温度极其敏感，温度的微小波动会直接导致最终图形关键尺寸的显著变化，通常灵敏度在1-5 nm/°C。因此对PEB热盘的温度均匀性要求极高，对于300毫米晶圆工艺，热盘上各点的温度偏差通常要求小于±0.5°C，甚至±0.1°C。烘烤时间决定了反应完成度，典型的PEB时间约为60秒，必须精确控制以确保反应充分但又不过度。典型的PEB温度条件在80°C到150°C之间（或110°-130°C），热板加热时间为几十秒到2分钟。

温度或时间控制不当会引发工艺缺陷。温度过高或时间过长会导致酸过度扩散，模糊光学图像，造成关键尺寸损失和分辨率下降，光刻胶图案边缘出现“圆角”现象。温度过低或时间不足则会导致去保护不完全，光刻胶反应不充分，在显影后容易出现残留。不均匀加热会造成同一晶圆上不同位置的图案尺寸存在差异。

关键挑战与控制措施

在实际生产中，PEB工艺面临多项挑战。首先是线宽均匀性问题。PEB热盘的温度均匀性是影响晶圆内线宽均匀性的最主要因素之一。为此，现代匀胶显影机开发了温度分布可调控的热盘，通过测量显影后晶圆上的关键尺寸分布，系统可反算出需要补偿的温度分布，并实时反馈到PEB热盘的独立控温区域上，以达到最佳的线宽均匀性。

其次是后烘延迟问题。曝光后应立即进行PEB，以避免环境中的碱性物质（尤其是胺类）与光致酸反应而中和它们。延迟会导致图形顶部变圆并呈T形，关键尺寸增大。现代光刻机与匀胶显影机通常联机作业，形成封闭系统，并配备高效空气过滤（如活性炭）以去除胺类污染物。

第三是化学耀斑现象。在PEB过程中，部分挥发性光致酸可能从胶膜中逸出，并重新沉积到相邻的未曝光区域，导致关键尺寸变化。通过优化光刻胶配方或使用顶涂层可以有效缓解此问题。此外，匀胶显影机内通常有多个热盘，为保证批内一致性，需要对这些热盘进行匹配验证，确保不同热盘上加工的晶圆具有相同的关键尺寸表现。

曝光后烘烤是光刻工艺中连接光学成像与化学显影的关键桥梁。它通过精确控制温度和时间，将曝光阶段产生的“潜影”分子信号，通过光催化反应进行高效的化学放大，最终转化为具有清晰轮廓和高保真度的物理图形。PEB的精确性和稳定性，直接决定了光刻工艺的线宽控制能力、分辨率和良率，是现代高精度光刻技术不可或缺的核心步骤。精准控制PEB的参数，能够确保光刻胶图案清晰、尺寸精准，为后续芯片制造打好基础。
