瑞萨RA MCU创意秀 | 基于瑞萨RA4M2的多通道数字示波器

项目功能介绍

本项目以RA4M2微控制器为核心，设计一款难度较低、操作便捷的多通道数字示波器，旨在满足电子爱好者、学生及小型实验室对基础信号测量的需求。

装置支持1-2路模拟信号输入，通过RA4M2的高速AD转换功能对输入的电压、波形等信号进行采集与初步处理，再结合简单的信号滤波算法去除干扰，最终将波形数据传输至配套的LCD显示屏，实现波形实时显示、信号幅值与周期的基础测量，无需复杂的硬件调试与算法开发，核心功能聚焦于“信号采集-处理-可视化”的基础链路。

该示波器在硬件设计上选用通用元器件，电路结构简化，降低焊接与组装难度，且配备简洁的按键操作界面，用户可通过按键切换测量通道、调整显示幅度。整体成本可控，适合作为电子技术入门实践项目，既能帮助使用者掌握微控制器信号处理、AD转换的基础原理，也能满足日常电子实验中对简单波形（如正弦波、方波）的测量需求，为后续复杂电子设备学习奠定基础。

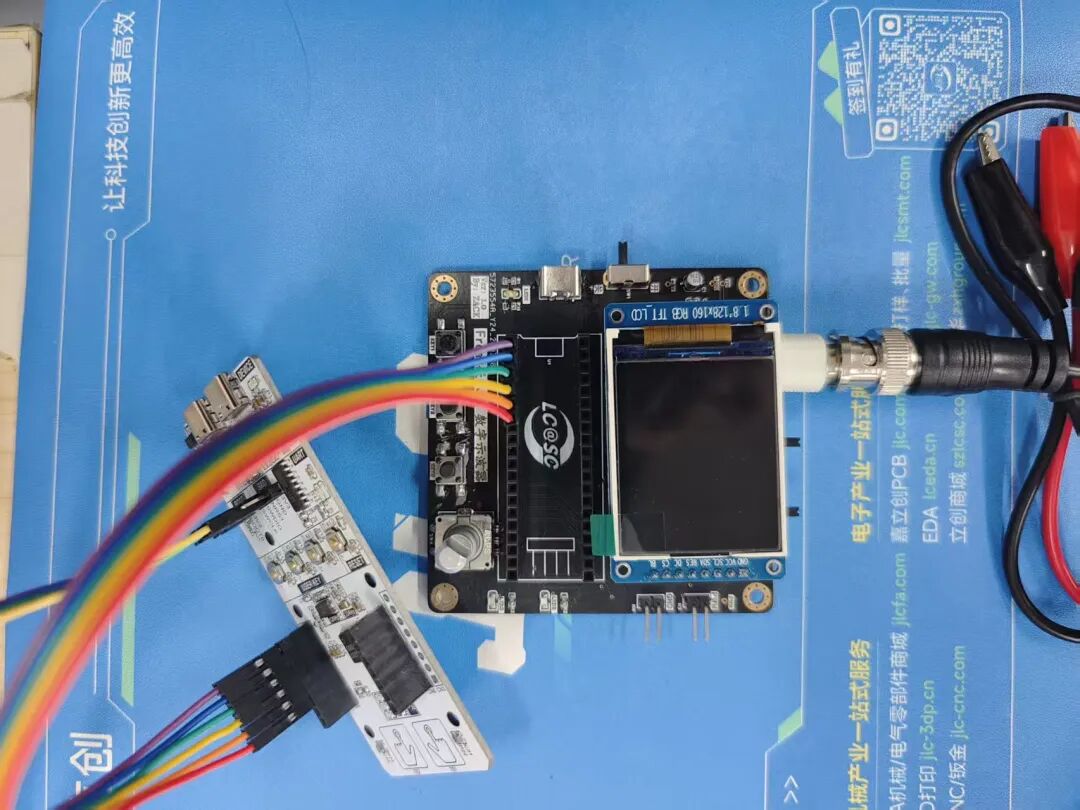

硬件部分

本示波器硬件以RA4M2微控制器为核心，遵循“结构简化、器件通用、操作便捷”原则，聚焦基础信号测量需求，降低开发与使用门槛，适配电子爱好者、学生及小型实验室的入门场景。

在主控与核心采集模块设计上，RA4M2作为控制中枢，其内置的高速AD转换器是信号采集核心。该AD转换器支持最高12位采样精度与1MHz采样率，可直接对接1-2路模拟信号输入，无需额外扩展AD芯片，能满足正弦波、方波等基础波形的采集需求。RA4M2的Cortex-M4内核具备单周期乘法能力，可快速完成信号幅值、周期的基础计算，为波形处理与显示提供算力支持；同时其丰富的通用IO口与SPI、I2C、定时器等外设接口，能直接对接LCD显示屏、按键等外设，减少硬件扩展环节，简化整体电路结构

在模拟信号调理与输入链路设计上，采用极简处理方案。每路模拟信号输入端串联限流电阻与双向稳压管，实现过压过流保护，避免输入信号过载损坏 RA4M2；随后通过RC分压电路将输入电压范围适配至RA4M2 AD的0-3.3V输入区间，覆盖常见基础信号电压范围，无需复杂的增益可调放大电路，仅通过软件后续计算补偿幅值精度，既简化硬件结构，又降低焊接组装难度。信号调理电路均选用0805封装的通用电阻电容，易购且焊接便捷，适合电子入门者操作。

在显示与操作模块选型上，优先匹配通用易驱动的硬件。LCD显示屏采用1.8英寸SPI接口屏，分辨率128×160，通过RA4M2的SPI接口实现波形数据传输，屏幕实时显示采集到的波形、当前测量通道、信号幅值与周期，界面简洁无冗余信息；操作模块仅设计3-4个独立按键，通过RA4M2的GPIO口直接连接，分别对应“通道切换”“幅度调整正负”“测量确认”功能，按键布局清晰，无复杂菜单操作，用户可快速上手。

在电源与PCB设计上，兼顾稳定性与低成本。电源模块采用通用的LM1117-3.3V稳压芯片，输入5V直流电压，可通过USB或外置电源适配器供电，输出3.3V为RA4M2、LCD屏及信号调理电路供电，电源端并联100μF电解电容与100nF陶瓷电容滤波，确保供电纹波小于10mV，避免干扰信号采集；PCB布局采用“信号分区”设计，将模拟信号输入回路与数字电路分开布线，模拟地与数字地通过磁珠单点连接，减少数字信号对模拟采集的干扰。电路中无复杂贴片器件或特殊封装元件，所有元器件均为市场通用型号，成本可控且易获取，适合作为电子技术入门实践项目。

软件部分

本示波器软件围绕“信号采集-处理-可视化”核心链路开发，基于瑞萨灵活软件包构建简化架构，无需复杂算法与开发经验，聚焦基础功能实现，适配电子入门者的开发与使用需求。

在底层外设驱动设计上，依托灵活软件包的模块化API实现快速配置，降低开发门槛。AD驱动针对RA4M2内置AD转换器开发，通过灵活软件包的adc模块初始化采样参数，设置采样率为100kHz，满足基础波形采集需求，采样通道为1-2路，采用定时器触发采样模式，定时器定时10μs触发一次AD转换，确保采样时序稳定；LCD驱动基于SPI接口开发，调用灵活软件包的spi_master模块实现与显示屏的通信，封装“画点”“画线”基础函数，无需深入调试显示协议；按键驱动通过RA4M2的GPIO中断实现，配置按键引脚为下降沿触发，中断优先级设为中等，确保按键操作响应及时，避免与信号采集任务冲突；定时器驱动用于生成AD采样触发信号与波形显示刷新时钟，定时50ms刷新一次LCD屏幕，保障功能时序协同。

在信号采集与处理环节，采用简洁算法实现基础信号优化。信号采集阶段，AD转换器按设定采样率采集模拟信号，将原始数据缓存至RA4M2的16KB SRAM 中，每缓存256个采样点触发一次数据处理；信号处理阶段，无需复杂滤波算法，仅通过均值滤波或滑动窗口滤波去除小幅值干扰，例如对连续10个采样点取平均值，平滑信号波动，同时保留波形的基础特征，避免过度处理导致波形失真。处理后的采样数据用于后续波形绘制与参数计算，整个过程耗时控制在1ms 以内，不影响实时采集与显示。

在波形显示与参数测量上，聚焦直观呈现与基础计算。波形显示部分，通过LCD驱动的“画线”函数，将处理后的采样数据按比例映射到屏幕像素坐标，横向为时间轴，根据采样率计算每像素对应的时间，纵向为电压轴，根据AD输入范围换算每像素对应的电压值，实时绘制波形曲线；参数测量部分，RA4M2对处理后的采样数据进行基础计算，幅值通过寻找波形的最大值与最小值差值得到，周期通过检测波形相邻两个峰值或谷值的采样点间隔，结合采样率换算得出，计算结果随波形一同显示在LCD屏幕指定区域，无需手动换算，直观呈现测量数据。

在用户交互控制上，设计简洁的操作逻辑。软件实时监测按键中断，触发“通道切换”按键时，切换AD采样通道并刷新LCD显示界面，同步更新当前通道标识；触发“幅度调整”按键时，修改电压轴的比例系数，例如每像素对应0.1V或0.2V，实时调整波形在屏幕上的显示幅度，避免波形超出屏幕范围或显示过小；所有操作均无多级菜单，按键触发后直接执行对应功能，响应时间小于100ms，确保用户操作便捷，无需复杂学习即可掌握使用方法。

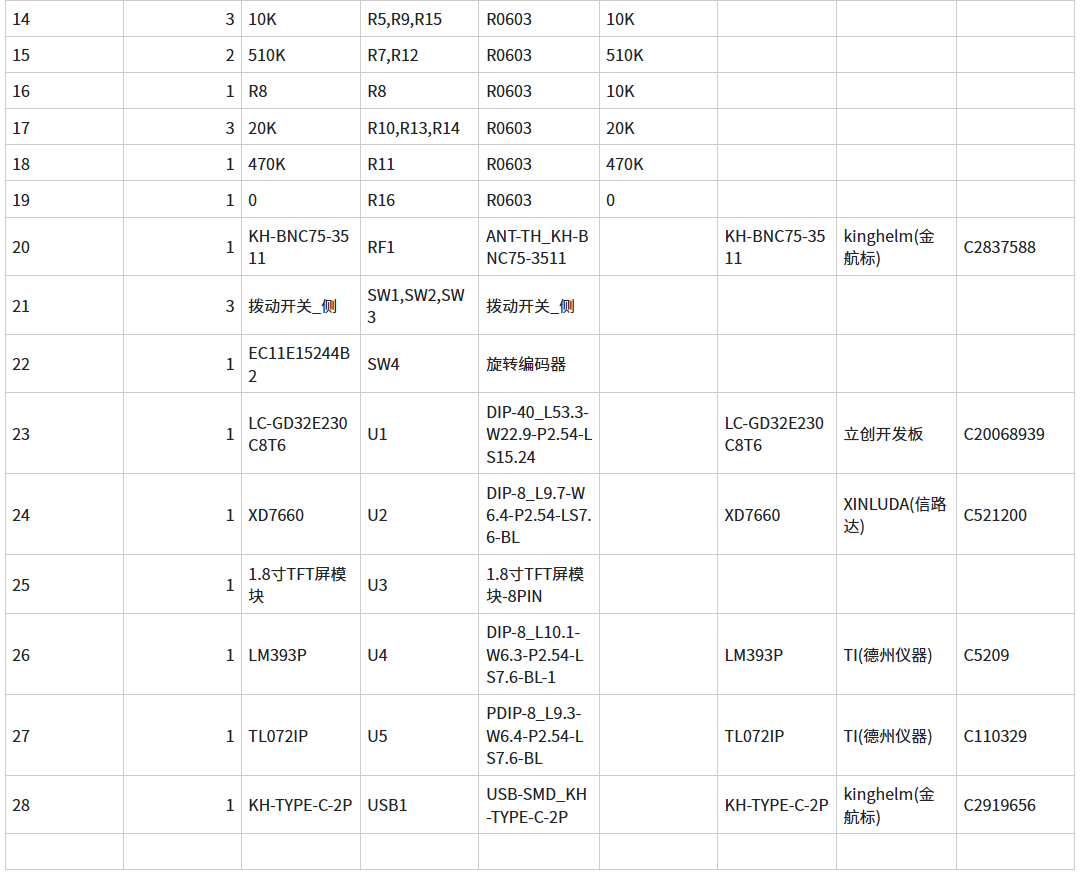

BOM清单
