芯品速递 | 恩智浦首款10BASE-T1S PMD收发器：赋能稳健、高效的多节点汽车和工业以太网连接

新品速递

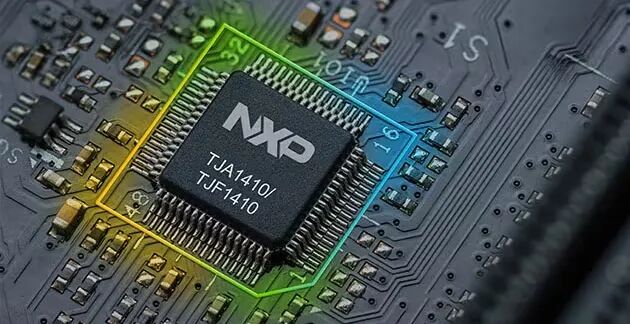

TJA1410和TJF1410是符合10BASE-T1S规范的物理介质相关 (PMD) 收发器， 丰富了恩智浦的多节点以太网网络产品组合。这些器件专为在严苛环境确保卓越电磁兼容 (EMC) 性能而设计，支持通过以太网数据线，基于3引脚Open Alliance (OA) TC14-TC10远程唤醒标准接口实现通信。

TJA1410按照ISO 26262 ASIL B功能安全等级设计，满足现代汽车对功能安全与可靠性的严格要求；而TJF1410完全兼容数据线供电 (PoDL, Power-over-Data-Line) 方案，可广泛应用于工业以太网场景。

得益于紧凑的封装尺寸和极低的静态电流，这两款器件优化了待机功耗，为下一代汽车和工业以太网架构提供稳健、高效的解决方案。

TJx1410是恩智浦首款面向汽车与工业应用的10BASE-TIS PMD收发器，了解详情请下载产品简介>>

TJx1410目标应用

汽车领域

• 汽车区域控制器

• 车身应用

• 中央计算ECU

• 边缘ECU

• 内外照明

• 短程雷达

工业领域

• 楼宇能源管理控制器

• 楼宇I/O控制器

• 运动控制与机器人

• 电机驱动

• 其他工厂网络设备

• 可编程逻辑控制器 (PLC) 和远程I/O

TJx1410主要特性

• 符合IEEE 802.3cg及OA TC14物理介质相关 (PMD) 标准

• 符合ASIL B (TJA1410)

• 为车载应用提供强大的EMC性能

• 3引脚Open Alliance (OA) TC14标准接口

• 支持拓扑发现功能 (OA TC14)

• 单条10BASE-T1S总线可支持超过16个节点

• 支持超过25米的电缆

• 支持TC14-TC10本地及远程唤醒

• 超低静态电流，降低待机功耗

• 兼容数据线供电 (PoDL)

• 符合AEC Q100 1级车规环境要求

• 采用HVSON8封装 (3mm × 3mm)

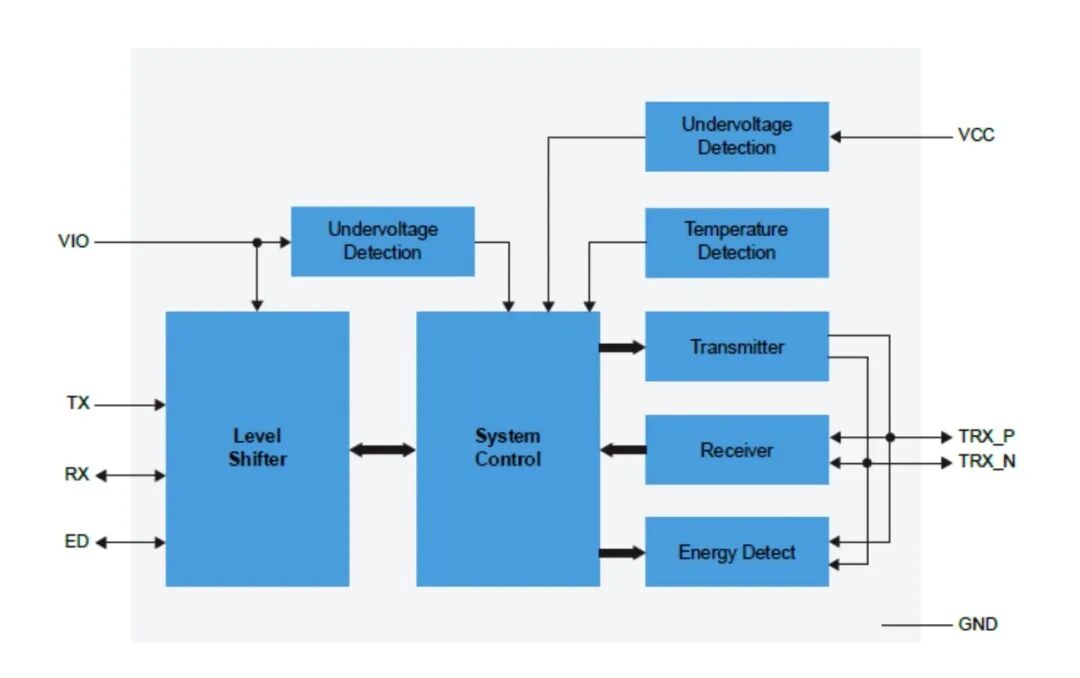

TJx1410框图

TJx1410优势

符合行业标准

• 符合IEEE 802.3cg标准

• 符合OA TC14 PMD规范

优化的功耗和接口

• 低功耗模式下静态电流低至约20μA，有效降低系统功耗

• 支持1.8V至3.3V的本地及远程唤醒

功能安全与信息安全能力

• 符合ISO 26262 ASIL B功能安全等级

• 恩智浦主机设备支持MACsec

高效且灵活的集成

• 数据通路稳健，可轻松应对车内最恶劣的DPI失真情况

• 性价比高：采用3引脚接口，且数字PHY已集成在数字主机中

• 支持拓扑发现功能

• 采用紧凑型HVSON8封装

TJX1410使能工具

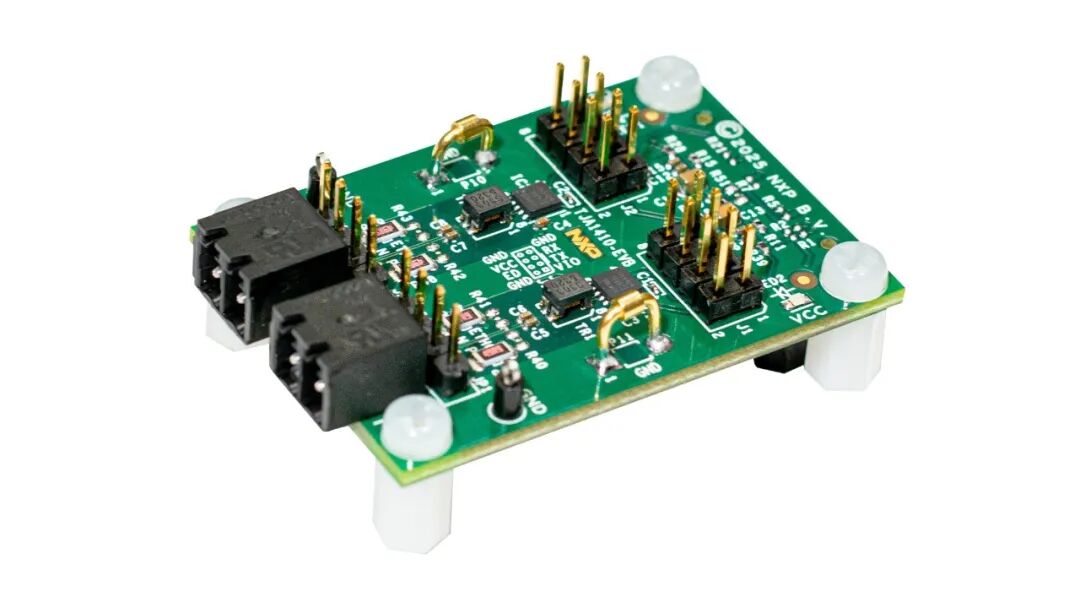

TJA1410-EVB评估板采用两个TJA1410 PMD收发器以及240μH 10BASE-T1S共模扼流圈构建，可实现精准的PMD级性能测试。

该评估板通过标准排线接口即可与MCU评估板轻松连接，特别适用于集成以太网MAC和10BASE-T1S数字PHY IP的平台。该评估板可帮助开发10BASE-T1S相关应用的工程师快速完成原型开发、性能测试与特性验证。
